在 Azure Virtual Network Manager 中创建用户定义的路由 (UDR)

本文介绍如何在 Azure 门户中使用 Azure Virtual Network Manager 部署 用户定义的路由 (UDR)。 UDR 让你可以描述所需的路由行为，并且 虚拟网络管理器 将协调 UDR 来创建和维护该行为。 部署在现有网络管理器实例中创建 UDR 所需的所有资源，包括网络组、路由配置和规则集合。

先决条件

  • 具有活动订阅的 Azure 帐户。 免费创建帐户。

  • 你需要对要用于你的虚拟网络管理器实例的作用域拥有 网络参与者角色。

  • 在设置过程中启用了 用户定义的路由 和 连接 功能的虚拟网络管理器实例。 在此作说明中，虚拟网络管理器实例命名为 网络管理器。 如果没有虚拟网络管理器实例，请参阅 创建虚拟网络管理器实例 以获取说明。

创建虚拟网络和子网

在此步骤中，将创建两个将成为网络组的成员的虚拟网络。 在开始之前，请确保使用与虚拟网络管理器实例相同的订阅和资源组。

  1. 在“主页”屏幕中，选择“+ 创建资源”并搜索”虚拟网络“。

  2. 选择“创建虚拟网络>”以开始配置虚拟网络。

  3. 在“基本信息”选项卡上，输入或选择以下信息：

    设置 值
    订阅 选择要部署此虚拟网络的订阅。
    资源组 选择resource-group。
    虚拟网络名称 输入 vnet-001。
    区域 选择“(US) 西部美国 2”。

  4. 选择 “下一步：安全性>下一步：IP 地址 ”或 “IP 地址 ”选项卡。

  5. 在 “IP 地址 ”选项卡上，输入 IPv4 地址范围 为 10.1.0.0 和 /16。 默认子网为 10.1.0.0/24

  6. 选择“审核 + 创建”>创建。

  7. 返回 主页。 在主屏幕中，在美国 西部 2 中创建另一个名为 vnet-002 的 虚拟网络，其 IPv4 地址范围为 10.2.0.0/16。 默认子网为 10.2.0.0/24。 使用与第一个虚拟网络相同的订阅、资源组和区域。

  8. 选择“保存”，然后选择“查看 + 创建>”。

创建具有 Azure 策略的网络组

在此步骤中，你将创建包含使用 Azure 策略的虚拟网络的网络组。

  1. 在 主页 中，选择 资源组 并浏览到 资源组资源组， 然后选择网络管理器实例。

  2. 在“设置”下选择“网络组”。 然后选择“创建”。

  3. 在“创建网络组”窗格中，输入以下信息：

    设置 值
    Name 输入“network-group”。
    描述 （可选）提供有关此网络组的说明。
    成员类型 选择“虚拟网络”。

  4. 选择创建。

  5. 选择“network-group”，然后选择“创建 Azure Policy”。

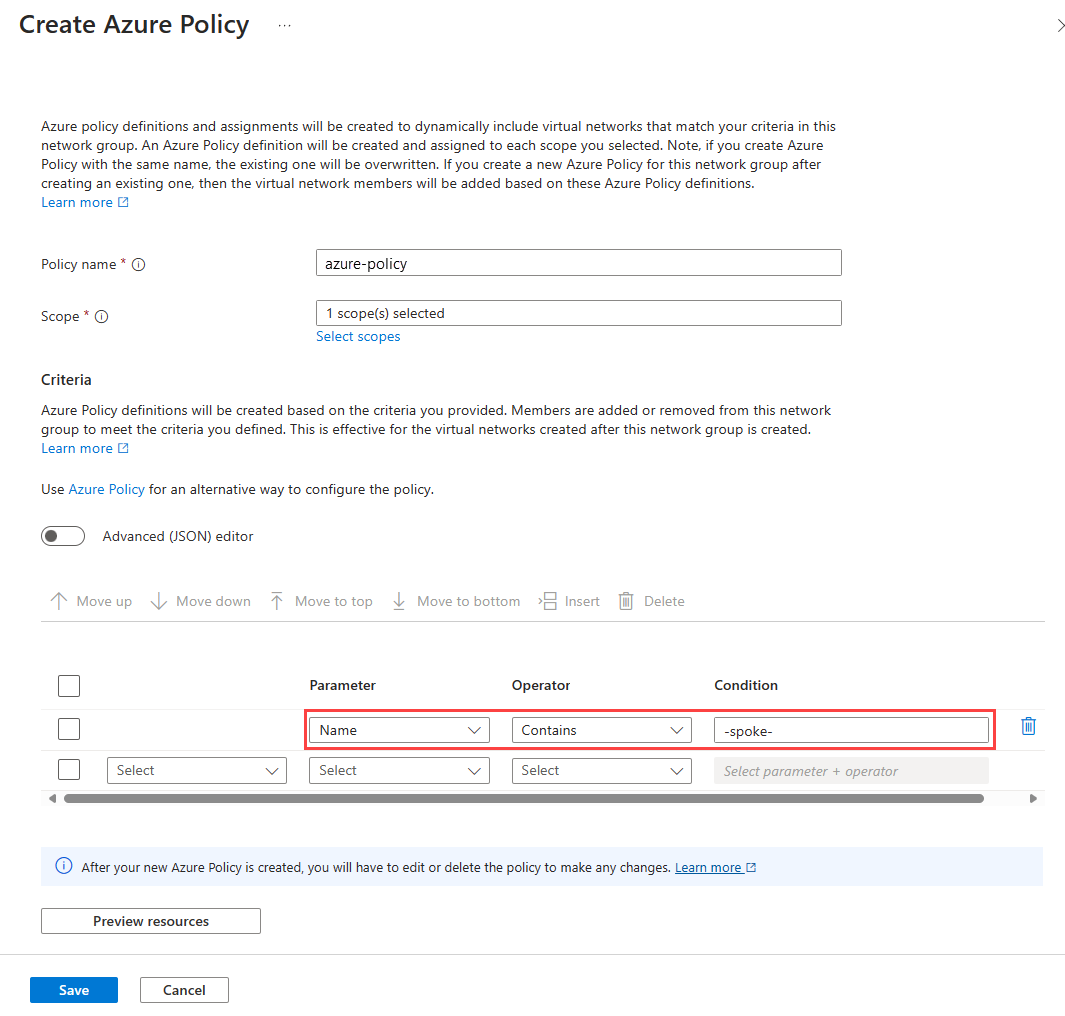

  6. 在“创建 Azure 策略”中，输入或选择以下信息：

    设置 值
    策略名称 输入“azure-policy”。
    Scope 选择 选择范围，然后选择你的订阅（如果尚未选定）。

  7. 在“条件”下，输入一个条件语句来定义网络组成员身份。 输入或选择以下信息：

    设置 值
    参数 从下拉菜单中选择“名称”。
    操作员 从下拉菜单中选择“包含”。
    条件 输入 vnet。

  8. 选择 “预览资源 ”以查看网络组中包含的资源。 将列出与条件匹配的虚拟网络。

  9. 选择 “关闭 ”，然后选择“ 保存 ”以创建策略。

创建路由配置和规则集合

在此步骤中，您将通过创建包含路由规则的路由配置和规则集合，为网络组定义 UDR。

  1. 返回网络管理器中的 虚拟网络管理器 实例，在设置中选择配置。

  2. 选择“+ 创建”或“创建路由配置”。

  3. 在“创建路由配置”中，输入或选择以下信息：

    设置 值
    Name 输入 routing-configuration。
    描述 （可选）提供有关此路由配置的说明。

  4. 选择“规则集合”选项卡或“下一步: 规则集合 ”>。

  5. 在“规则集合”中，选择“+ 添加”。

  6. 在“添加规则集合”中，输入或选择以下信息：

    设置 值
    Name 请输入 rule-collection-1。
    描述 （可选）提供有关此规则集合的说明。
    启用 BGP 路由传播 保持未选中。
    目标网络组 选择network-group。

  7. 在“路由规则”下，选择“+ 添加”。

  8. 在“添加路由规则”，输入或选择以下信息：

    设置 值
    Name 输入rr-spoke。
    目标
    目标类型 选择“IP 地址”。
    目标 IP 地址/CIDR 范围 输入 0.0.0.0/0。
    下一跳
    下一跳类型 选择“虚拟网络”。

  9. 选择添加和“添加”，以保存路由规则集合。

  10. 选择“查看 + 创建”，然后选择“创建”以创建路由配置。

部署路由配置

在此步骤中，将部署路由配置以创建网络组的 UDR。

  1. 在“配置”页面上，选中“路由配置”复选框，然后从任务栏中选择“部署”。

  2. 在 部署配置 中，选择或输入 routing-configuration

    设置 值
    配置
    在目标状态中包括用户定义的路由配置 选择“复选框”。
    用户定义的路由配置 选择路由配置。
    区域
    目标区域数 选择“(US) 西部美国 2”。

  3. 选择“下一步”，然后选择“部署”以部署路由配置。

注意

创建和部署路由配置时，需要注意现有传递规则的影响。 有关详细信息，请参阅用户定义的路由的影响。

后续步骤

详细了解用户定义的路由 (UDR)
