本文可帮助你使用路线映射功能来汇总使用 Azure 门户的路由。 有关虚拟 WAN 路由映射的详细信息，请参阅关于路由映射。
先决条件
在开始配置之前，请验证是否满足以下条件：
你已配置具有连接（S2S、P2S 或 ExpressRoute）的虚拟 WAN (VWAN)。
- 你已按照步骤创建具有 S2S 连接的 VWAN，请参阅 教程 - 使用虚拟 WAN 创建 S2S 连接。
- 你已按照步骤创建具有 P2S 用户 VPN 连接的虚拟 WAN，请参阅 教程 - 使用虚拟 WAN 创建用户 VPN P2S 连接。
在继续执行配置步骤之前，请务必查看关于路由映射，了解注意事项和限制。
设计

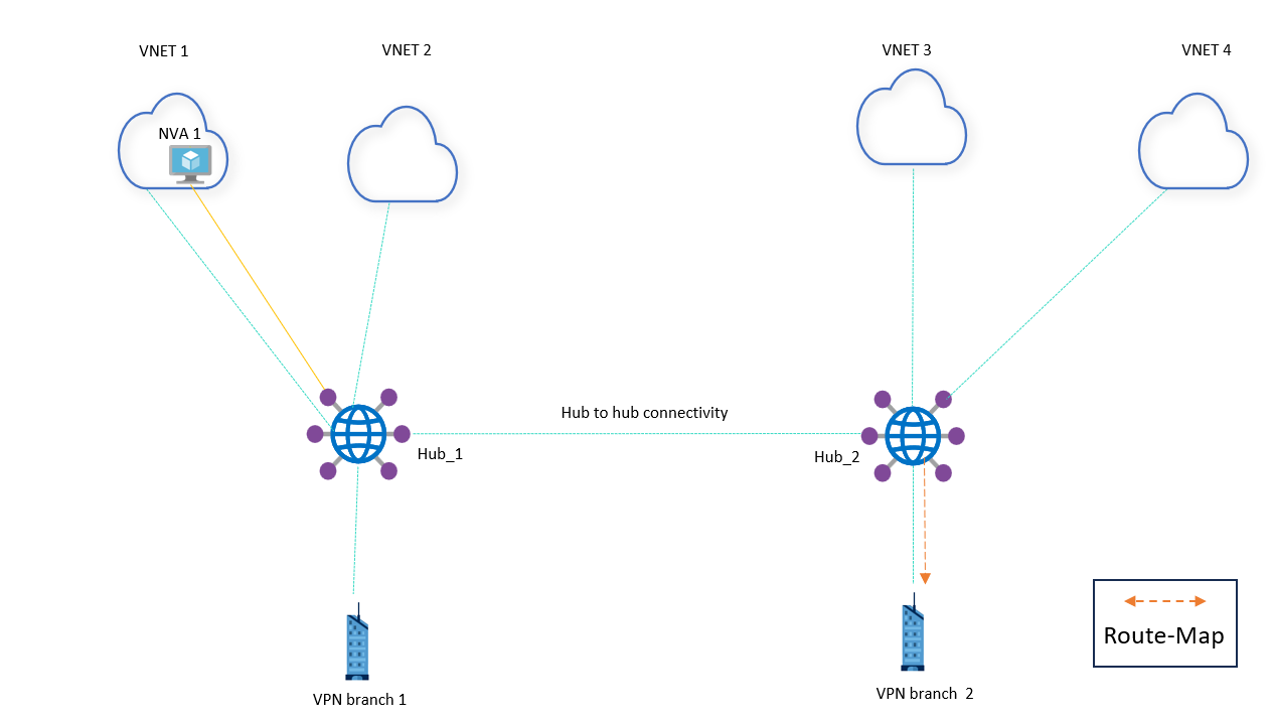

在这种情况下，有两个中心。 中心 1 有 2 个 VNet 和一个 VPN 分支机构。 其中一个 VNet 具有与中心对等互连的 NVA（网络虚拟设备）。 中心 2 还有 2 个 VNet 和一个 VPN 分支机构。
下面是此环境的寻址：
| 资源 | 地址空间 |
|---|---|
| 中心 1 | 192.168.1.0/24 |
| 中心 2 | 192.168.2.0/24 |
| 虚拟网络 1 | 10.1.0.0/24 |
| 虚拟网络 2 | 10.2.0.0/24 |
| 虚拟网络 3 | 10.3.0.0/24 |
| 虚拟网络 4 | 10.4.0.0/24 |
| VPN 分支 1 | 10.122.1.0/24, 10.122.2.0/24, 10.122.3.0/24, 10.100.0.0/16 |
| VPN 分支 2 | 10.200.0.0/16 |
| NVA 1 | 10.150.1.0/24, 10.150.2.0/24, 10.150.3.0/24, 10.150.4.0/24 |
场景：汇总离开虚拟 WAN 的路由
在此场景中，路由映射将汇总播发到 VPN 分支 2 站点的路由。 在此示例中，我们将从 VPN Brach 1 获取路由 10.122.1.0/24、10.122.2.0/24、10.122.3.0/24，并将其汇总到 10.122.0.0/16
工作流程

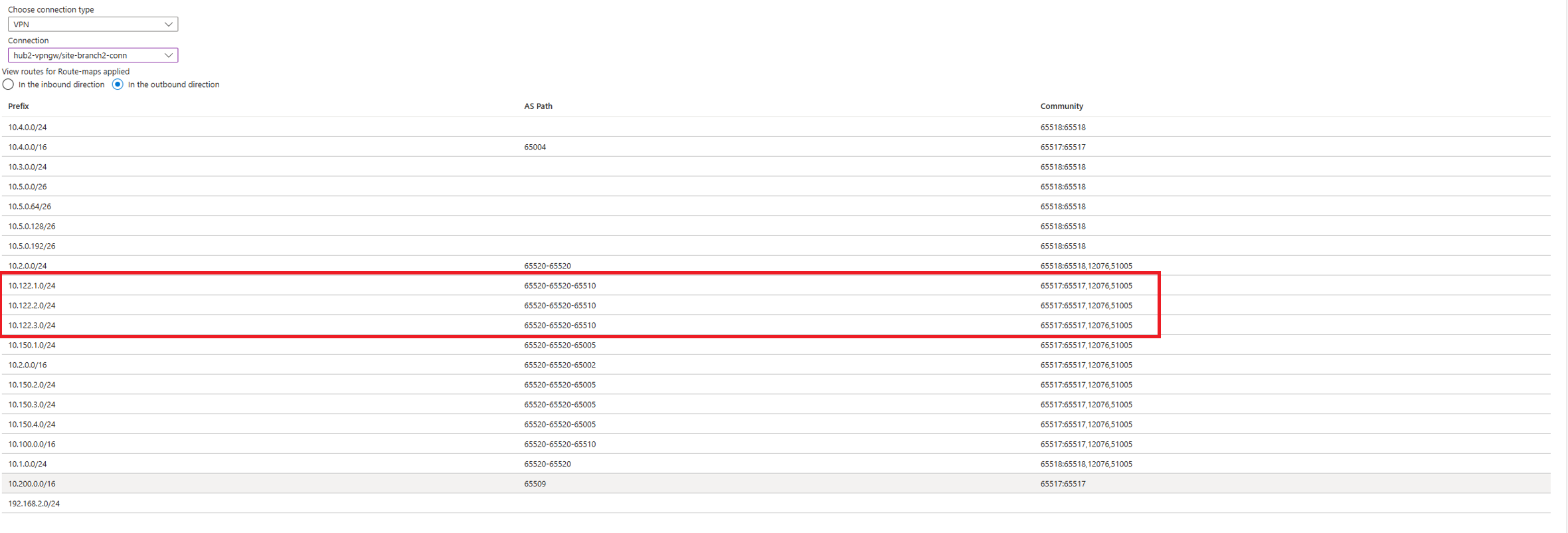

使用中心 2 中的“路由-映射”仪表板验证当前正在播发到 VPN 分支 2 站点的正确路由。
创建路由-映射以汇总路由。 首次创建路线地图之前，请参阅 如何配置路线映射 以获取详细信息。

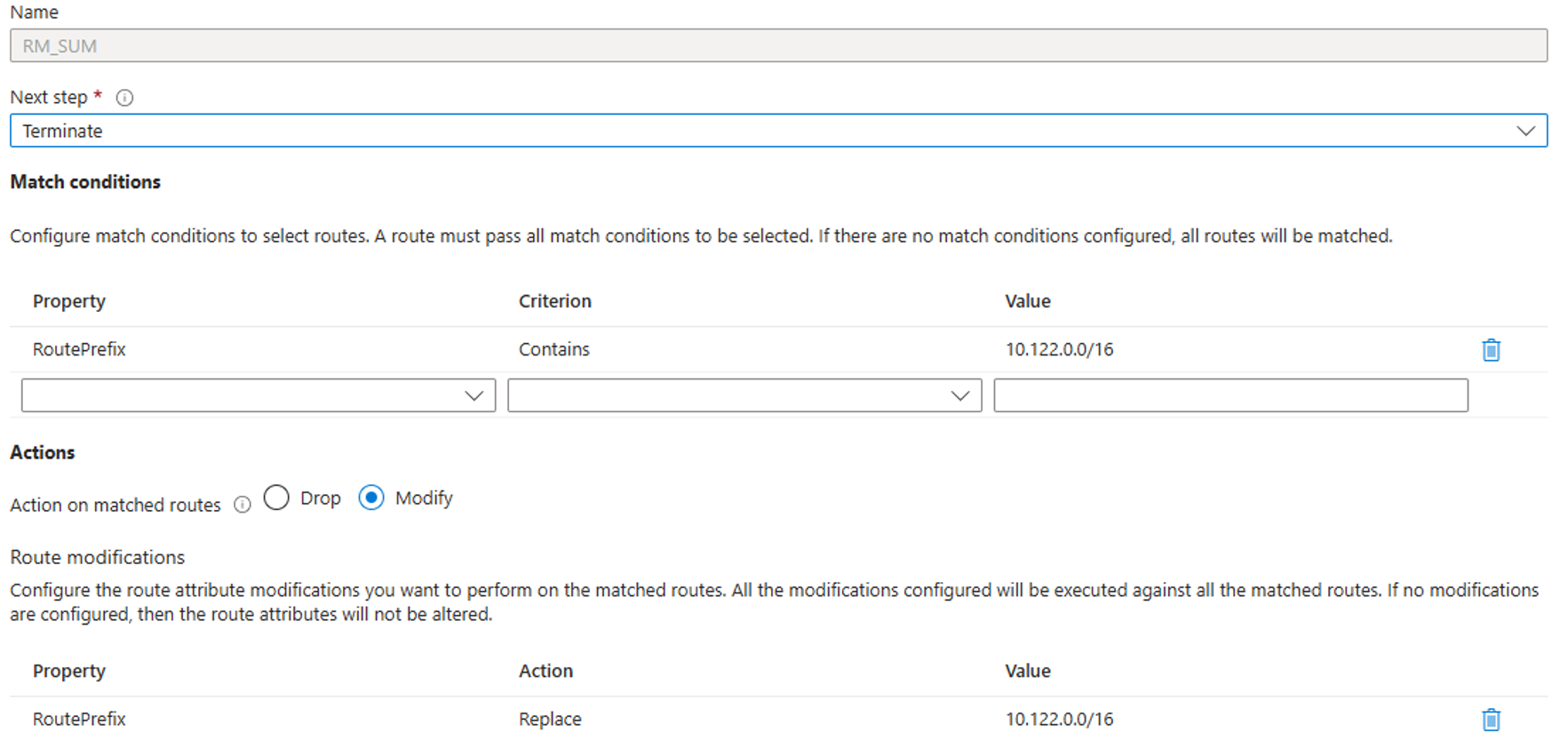

路由映射具有包含 10.122.0.0/16 的匹配规则。 已选择“修改”。 路由修改对 RoutePrefix 10.122.0.0/16 具有替换。

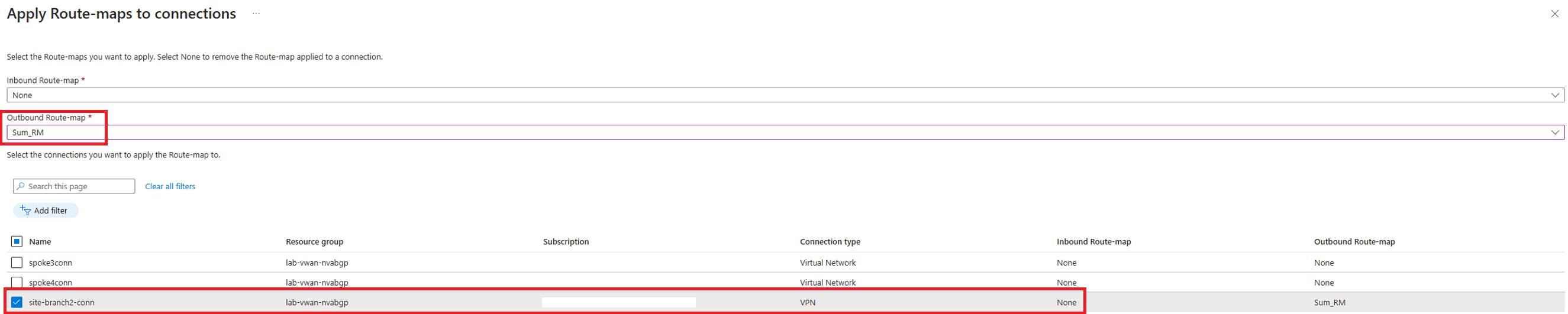

在 VPN 分支 2 站点连接上应用路由-映射。 路由-映射将应用于出站方向。

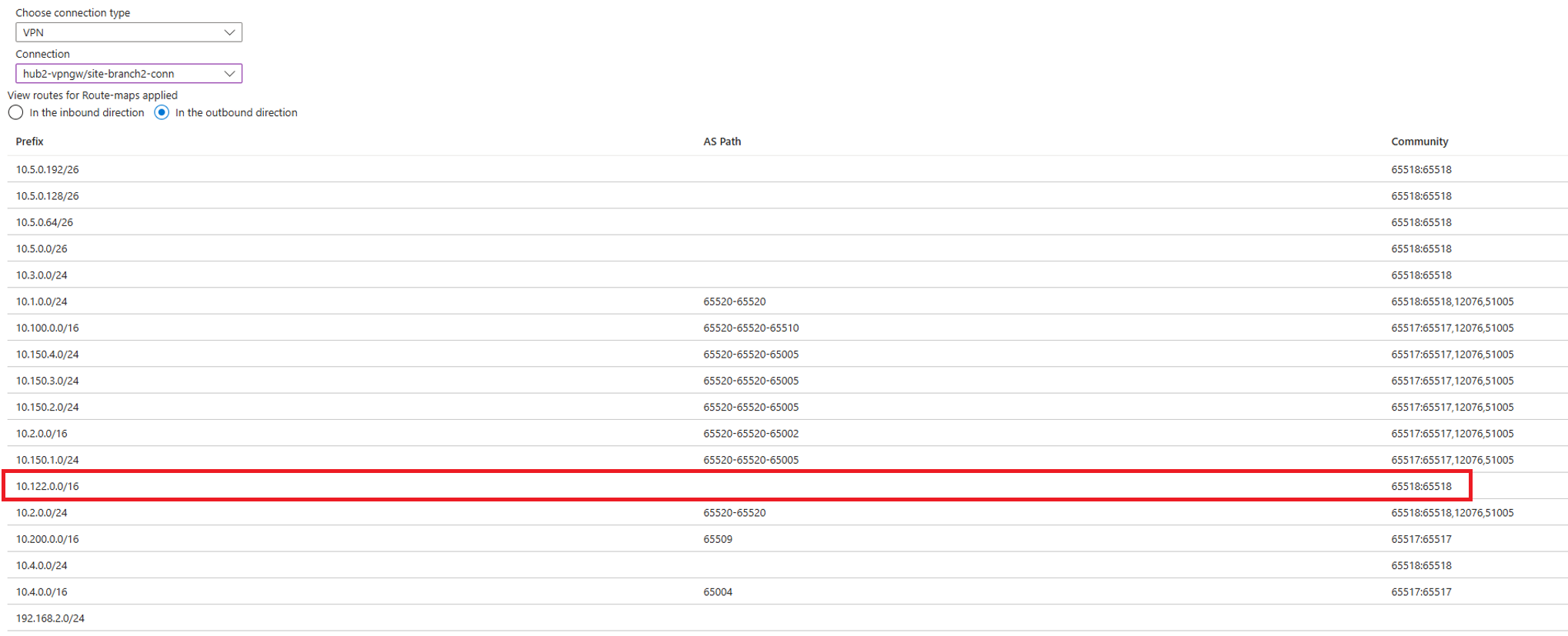

在 Hub 2 中使用路由映射仪表板，验证路由 10.122.0.0/16 是否已被汇总。
