示例结构：HTTP 和 SOAP 适配器

本主题将介绍使用 HTTP 和 SOAP 适配器发送和接收消息时的示例结构。

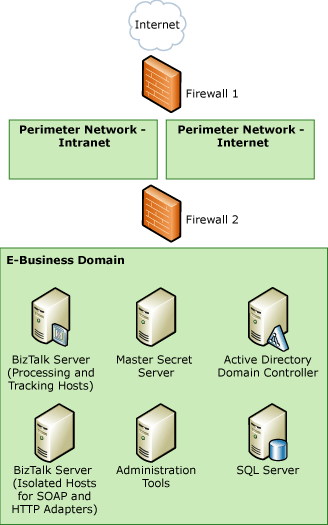

下图显示了使用 HTTP 或 SOAP 适配器时 BizTalk Server 示例结构的组件：

图 1 使用 HTTP 或 SOAP 适配器的示例结构

此示例结构包含以下各部分所讨论的组件。

外围网络 ― Internet

使用 SOAP 和 HTTP 适配器时，建议您使用反向代理规则（TMG 服务器实施被称为 Web 发布）将消息从面向 Internet 的防火墙（防火墙 1）中继到帮助保护电子商务域的防火墙（防火墙 2），并从此防火墙中继到运行独立主机的 BizTalk Server。 有关 Web 发布规则的详细信息，请参阅位于 (https://go.microsoft.com/fwlink/?LinkID=205340) 的 https://go.microsoft.com/fwlink/?LinkID=205340 Microsoft 网站。

注意

使用反向代理时，在外围网络中不需要 Web 服务器。

外围网络 ― Intranet

公司通常将 HTTP 和 SOAP 协议用于基于 Internet 的通信，因此，在 Intranet 外围网络中不需要任何服务器就可以支持此方案。 如果 Intranet 中存在通过 HTTP 或 SOAP 协议与 BizTalk Server 相集成的内部应用程序，则应遵循针对 Internet 外围网络的建议。

电子商务域

此域包含 BizTalk Server 实现使用的所有基础结构和应用程序。 此域中的服务器如下：

• BizTalk Server（处理和跟踪主机）。 此服务器安装有 BizTalk Server 运行时，并具有包含 BizTalk 业务流程、管道、业务规则引擎以及其他业务程序的主机实例。 此服务器还有一个主机的主机实例，该主机支持跟踪运行状况监视和业务监视数据。

  注意

  当需要提高性能时，你可向处理主机的实例环境添加更多的 BizTalk Server。

• BizTalk Server（用于 SOAP 和 HTTP 适配器的独立主机）。 此服务器安装有 BizTalk Server 运行时，并且只具有包含 HTTP 和 SOAP 适配器的主机的实例。 这些主机运行在单独的服务器中，因为这些适配器需要您在运行它们的计算机上安装 Internet 信息服务 (IIS)。

  注意

  当需要提高性能时，您可向 HTTP 和 SOAP 适配器主机的实例环境添加更多的 BizTalk Server。 执行此操作后，还必须配置网络负载平衡 (NLB)。 有关如何配置 BizTalk Server 以实现高可用性的详细信息，请参阅规划高可用性。

• 主密钥服务器。 与示例体系结构：基本BizTalk Server相同。

• SQL Server。 与示例体系结构：基本BizTalk Server相同。

• 域控制器。 与示例体系结构：基本BizTalk Server相同。

• 管理工具。 与示例体系结构：基本BizTalk Server相同。
