使用管道设计器

管道Designer是托管在 Microsoft Visual Studio 中的图形编辑器，可用于创建新管道、查看 Microsoft BizTalk Server随附的管道模板、在管道中移动管道组件以及配置管道、阶段和管道组件。

管道设计器采用 Visual Studio 外壳程序的三个主要工具来丰富您的设计体验：

• “属性”窗口，用于查看和修改管道对象的大多数特性。

• 工具箱，用作设计图面的来源。

• 设计图面，用于从工具箱拖放组件。

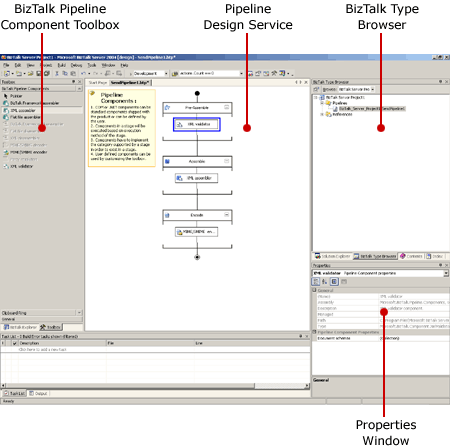

  下图显示了管道设计器环境。


  管道设计器环境示意图

  管道设计器与 BizTalk 项目模板进行了集成，以增强您的开发体验。 使用项目系统创建新的 BizTalk 项目后，可以使用“文件”菜单上的“添加新项”命令将管道添加到解决方案。 有关 BizTalk 项目模板的详细信息，请参阅 使用 BizTalk 项目系统。

注意

在早期版本的 BizTalk Server 中，管道的概念包含在消息通道和端口中，它定义了一组按固定顺序应用于文档的特定组件。 在此版本中，管道非常灵活，不仅可以随意重排管道的各个阶段的组件，还可以在管道内轻松插入多个自定义组件。

通过管道设计器设计图面，您可以绘制管道的图形表示形式。 设计图面占据 Visual Studio 窗口的main部分，使你能够编辑属于 BizTalk 项目的管道。 通过单击设计图面上方的选项卡，可以在管道之间进行导航。

每个管道都由多个阶段构成，每个阶段包含一个或多个组件。 如果阶段中没有组件，则将显示带文本的水印，指示可以从工具箱插入形状。 向阶段中插入第一个形状之后，原来的文本将消失。 设计图面沿垂直方向显示管道，运行顺序为从上（开始）到下（结束）。

与其他常见的 Microsoft Windows 程序一样，你可以从“文件”菜单执行多个任务，例如“打开”和“保存”。
