使用 Visual Studio 中的 Roslyn 语法可视化工具浏览代码

  • 项目

本文概述了 .NET Compiler Platform（“Roslyn”）SDK 附带的语法可视化工具。 语法可视化工具是一种帮助用户检查和浏览语法树的工具窗口。 如果要理解想要分析的代码模型，该工具必不可少。 在使用 .NET Compiler Platform（“Roslyn”）SDK 开发应用程序时，它还可以提供调试帮助。 在首次创建分析器时打开该工具。 该可视化工具可帮助你理解 API 所使用的模型。 你也可以使用类似 SharpLab 或 LINQPad 这样的工具来检查代码和理解语法树。

安装说明 - Visual Studio 安装程序

在“Visual Studio 安装程序”中查找“.NET Compiler Platform SDK”有两种不同的方法：

使用 Visual Studio 安装程序进行安装 - 工作负荷视图

Visual Studio 扩展开发工作负荷中不会自动选择 .NET Compiler Platform SDK。 必须将其作为可选组件进行选择。

  1. 运行“Visual Studio 安装程序”
  2. 选择“修改”
  3. 检查“Visual Studio 扩展开发”工作负荷。
  4. 在摘要树中打开“Visual Studio 扩展开发”节点。
  5. 选中“.NET Compiler Platform SDK”框。 将在可选组件最下面找到它。

还可使“DGML 编辑器”在可视化工具中显示关系图：

  1. 在摘要树中打开“单个组件”节点。
  2. 选中“DGML 编辑器”框

使用 Visual Studio 安装程序进行安装 - 各组件选项卡

  1. 运行“Visual Studio 安装程序”
  2. 选择“修改”
  3. 选择“单个组件”选项卡
  4. 选中“.NET Compiler Platform SDK”框。 将在“编译器、生成工具和运行时”部分最上方找到它。

还可使“DGML 编辑器”在可视化工具中显示关系图：

  1. 选中“DGML 编辑器”框。 将在“代码工具”部分下找到它。

通过阅读本概述文章，熟悉 .NET Compiler Platform SDK 中用到的概念。 其中介绍了语法树、节点、标记和琐事。

语法可视化工具

使用“语法可视化工具”可以检查 Visual Studio IDE 当前活动的编辑器窗口中的 C# 或 Visual Basic 代码文件的语法树 。 通过单击“视图”>“其他窗口”>“语法可视化工具”，可以启动可视化工具 。 还可以使用右上角的“快速启动”工具栏 。 键入“语法”，然后应该会显示用于开启语法可视化工具的命令 。

此命令会以浮动工具窗口的形式打开语法可视化工具。 如果没有打开代码编辑器窗口，则显示为空白，如下图所示。

语法可视化工具窗口

将此工具窗口停靠在 Visual Studio 中方便操作的位置，例如左侧。 可视化工具显示关于当前代码文件的信息。

使用 File>New Project 命令新建项目 。 可以创建 Visual Basic 项目或 C# 项目。 当 Visual Studio 打开此项目的主代码文件时，可视化工具会显示它的语法树。 可以打开此 Visual Studio 实例中的任何现有 C#/Visual Basic 文件，可视化工具会显示该文件的语法树。 如果在 Visual Studio 中打开了多个代码文件，可视化工具会显示当前活动的代码文件（键盘焦点所在的代码文件）的语法树。

  • C#
  • Visual Basic

将 C# 语法树可视化

如前面的图像所示，可视化工具窗口在顶部显示语法树，在底部显示属性网格。 属性网格显示当前在树中选中的项的属性，包括项的 .NET 类型和种类（SyntaxKind） 。

语法树包含三种类型的项：节点、标记和琐事 。 可以在使用语法一文中阅读更多关于这些类型的内容。 每个类型的项都会用不同的颜色表示。 单击“图例”按钮，概览所使用的颜色。

树中的每个项还会显示各自的范围 。 范围就是文本文件中的节点的索引（起始位置和结束位置） 。 在前面的 C# 示例中，所选择的“UsingKeyword [0..5)”标记的范围宽度为 5 个字符，即 [0..5) 。 “[..)”表示起始索引是范围的一部分，而结束索引并不包含在内。

在树中进行导航有两种方式：

  • 展开或单击树中的项。 可视化工具自动选择与代码编辑器中的项的范围对应的文本。
  • 单击或选择代码编辑器中的文本。 在前面的 Visual Basic 示例中，如果在代码编辑器中选择了包含“Module Module1”的那一行，则可视化工具会在树中自动导航至对应的 ModuleStatement 节点。

可视化工具会突出显示树中的项，该项的范围与编辑器中所选择的文本的范围最匹配。

可视化工具会刷新树，以匹配活动代码文件中的修改。 将调用添加至 Main().中的 Console.WriteLine()。 键入内容时，可视化工具会刷新树。

请在键入 Console. 后暂停键入。 树中有一些粉色的项。 这说明在所键入的代码中存在错误（通常也成为“诊断”）。 这些错误会附加到语法树的节点、标记和琐碎内容中。 可视化工具会显示哪些项存在错误，并用粉色突出显示其背景。 将鼠标悬停在该项上可以查看任何粉色项的错误。 可视化工具只显示语法错误（这些错误与键入代码的语法相关）；不会显示任何语义错误。

语法关系图

右键单击树中的任何项，然后单击“查看定向语法关系图” 。

  • C#
  • Visual Basic

可视化工具会以图解形式显示以所选项为根的关系子树。 针对 C# 示例中对应于 Main() 方法的 MethodDeclaration 节点，尝试以下步骤 。 可视化工具显示如下所示的语法关系图：

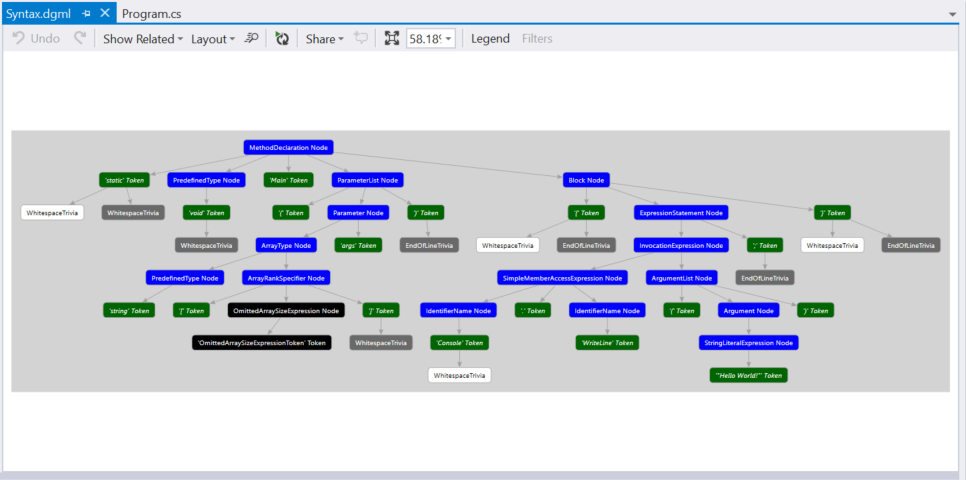

查看 C# 语法关系图

语法关系图查看器中有一个选项，可用于显示其着色方案的图例。 还可以将鼠标悬停在语法关系图中的每个项上，以查看该项对应的属性。

可以重复查看树中不同项的语法关系图，这些关系图会始终显示在 Visual Studio 的同一窗口中。 可以将此窗口停靠在 Visual Studio 中方便操作的位置，这样在查看新的语法关系图时就不需要在选项卡之间切换了。 通常放在底部（代码编辑器窗口的下面）会比较方便。

下面是可视化工具窗口以及语法关系图窗口所采用的停靠布局：

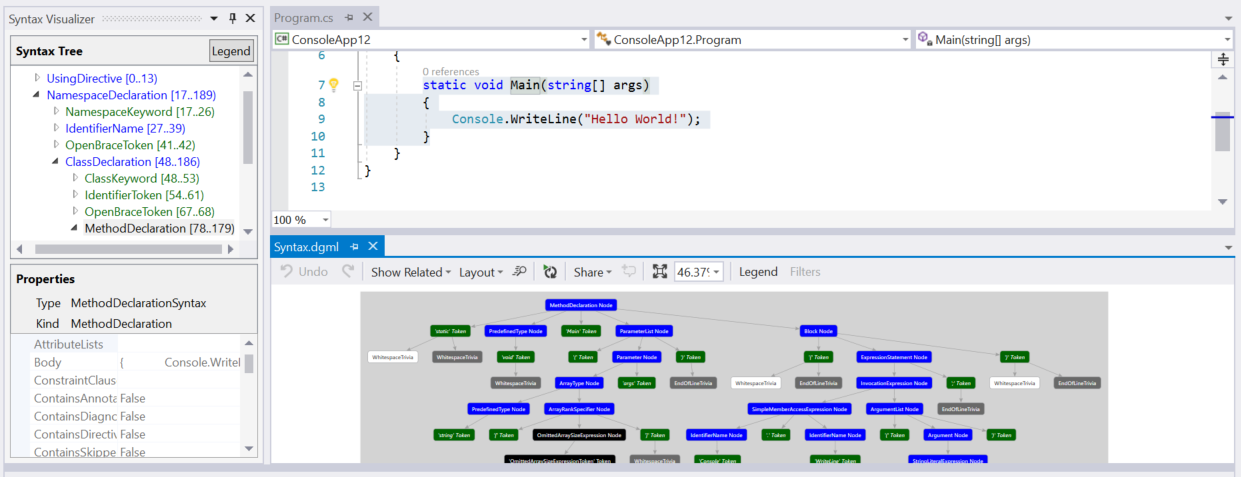

可视化工具和语法关系图窗口的一个停靠布局

另一种选择在双监视器配置中，将语法关系图窗口放在第二个监视器上。

检查语义

语法可视化工具可以对符号和语义信息进行基本检查。 在 C# 示例中的 Main() 内键入 double x = 1 + 1;。 然后在代码编辑器窗口中选择表达式 1 + 1。 可视化工具突出显示了 AddExpression 节点 。 右键单击 AddExpression，然后单击“查看符号(如果有)” 。 请注意，大部分菜单项都带有“如果有”这个限定条件。 语法可视化工具检查节点的属性，包括不是所有节点都有的属性。

可视化工具中的属性网格更新如下图所示：该表达式的符号是 SynthesizedIntrinsicOperatorSymbol ，其中种类 = 方法 。

Syntax Visualizer 中的符号属性

针对同一个 AddExpression 节点，请尝试“查看 TypeSymbol (如果有)” 。 如下图所示，可视化工具中的属性网格已更新，指示所选表达式的类型为 Int32。

TypeSymbol 属性

针对同一个 AddExpression 节点，请尝试“查看转换后的 TypeSymbol (如果有)” 。 属性网格的更新内容指示虽然表达式的类型为 Int32，但转换后的表达式类型为 Double，如下图所示。 此节点包含转换后的类型符号信息，因为 Int32 表达式所在的上下文要求必须转换为 Double 型。 此转换满足了为赋值运算符左侧的变量 x 指定的类型为 Double 型的要求。

转换后的 TypeSymbol 属性

最后，针对同一 AddExpression 节点，尝试“查看常数值(如果有)” 。 属性网格显示该表达式的值是一个值为 2 的编译时常数。

一个常数值

在 Visual Basic 中也可以重复上述示例。 在 Visual Basic 文件中键入 Dim x As Double = 1 + 1。 在代码编辑器窗口中选择表达式 1 + 1。 可视化工具突出显示了对应的 AddExpression 节点 。 对此 AddExpression 节点重复前面所述的步骤，应该能看到相同的结果 。

检查 Visual Basic 中的更多代码。 使用以下代码更新主 Visual Basic 文件：

Imports C = System.Console

Module Program
    Sub Main(args As String())
        C.WriteLine()
    End Sub
End Module

此代码引入了映射到文件顶部的 System.Console 类型的 C 别名，并在 Main() 内使用此别名。 选择在 Main() 方法的 C.WriteLine() 中使用此别名 C。 可视化工具会选择对应的 IdentifierName 节点 。 右键单击此节点，并单击“查看符号(如果有)” 。 属性网格指示此标识符绑定至 System.Console 类型，如下图所示：

Syntax Visualizer 中的符号“C”的属性

针对同一 IdentifierName 节点，尝试“查看 AliasSymbol (如果有)” 。 属性网格指示该标识符为绑定至 System.Console 目标的别名 C。 换而言之，属性网格会提供对应于标识符 C 的 AliasSymbol 的相关信息 。

AliasSymbol 属性

检查对应于任何声明的类型、方法和属性的符号。 在可视化工具中选择对应节点，单击“查看符号(如果有)” 。 选择 Sub Main() 方法，包括该方法的正文。 针对可视化工具中对应的 SubBlock 节点，单击“查看符号(如果有)” 。 属性网格显示此 SubBlock 节点的 MethodSymbol 的名称为 Main，返回类型为 Void 。

查看方法声明的符号

在 C# 中可以轻松重复上述 Visual Basic 示例。 为别名键入 using C = System.Console; 以代替 Imports C = System.Console。 在 C# 中完成的上述步骤会在可视化工具窗口中产生相同的结果。

语义检查操作只能用于节点。 不能用于标记和琐事。 并非所有节点都有相关的语义信息可供检查。 如果某个节点不具备相关的语义信息，单击“查看 * 符号(如果有)”会显示空白的属性网格。

可阅读使用语义概述文档，详细了解执行语义分析的 API。

关闭语法可视化工具

在不使用可视化工具窗口检查源代码时，可以关闭该窗口。 当你在浏览代码、编辑和更改源时，语法可视化工具会更新显示的内容。 在你没有使用它的时候，这种情况会分散人的注意力。
