为工作流配置跟踪

项目
05/09/2023

工作流可以按以下三种方法执行：

在 WorkflowServiceHost
作为 WorkflowApplication 执行
使用 WorkflowInvoker 直接执行

根据工作流承载选项的不同，可以通过代码或配置文件添加跟踪参与者。本主题介绍如何通过向 WorkflowApplication 和 WorkflowServiceHost 添加跟踪参与者来配置跟踪，并介绍在使用 WorkflowInvoker 时如何启用跟踪。

配置工作流应用程序跟踪

工作流可以使用 WorkflowApplication 类运行。本主题演示如何通过向 WorkflowApplication 工作流宿主添加跟踪参与者为 .NET Framework 4.6.1 工作流应用程序配置跟踪。在这种情况下，工作流作为工作流应用程序运行。通过代码（而不是通过配置文件）配置一个工作流应用程序，该工作流应用程序是一个使用 WorkflowApplication 类的自承载的 .exe 文件。跟踪参与者将作为 WorkflowApplication 实例的扩展添加。这是通过向 WorkflowApplication 实例的扩展集合添加 TrackingParticipant 来完成的。

对于工作流应用程序，您可以添加 EtwTrackingParticipant 行为扩展，如以下代码所示。

LogActivity activity = new LogActivity();

WorkflowApplication instance = new WorkflowApplication(activity);
EtwTrackingParticipant trackingParticipant =
    new EtwTrackingParticipant
{

        TrackingProfile = new TrackingProfile
           {
               Name = "SampleTrackingProfile",
               ActivityDefinitionId = "ProcessOrder",
               Queries = new WorkflowInstanceQuery
               {
                  States = { "*" }
              }
          }
       };
instance.Extensions.Add(trackingParticipant);

配置工作流服务跟踪

当工作流承载于 WorkflowServiceHost 服务主机中时可以将其作为 WCF 服务公开。 WorkflowServiceHost 是基于工作流的服务的指定 .NET ServiceHost 实现。本部分介绍如何为在 WorkflowServiceHost 中运行的 .NET Framework 4.6.1 工作流服务配置跟踪。通过在 Web.config 文件（对于 Web 承载的服务）或 App.config 文件（对于在独立的应用程序中承载的服务，例如在控制台应用程序中承载的服务）中指定服务行为，或通过使用代码向服务宿主的 Behaviors 集合中添加与跟踪相关的行为，可以完成上述配置。

对于 WorkflowServiceHost 中承载的工作流服务，可以使用配置文件中的 <behavior> 元素添加 EtwTrackingParticipant，如以下示例所示。

<behaviors>
   <serviceBehaviors>
        <behavior>
          <etwTracking profileName="Sample Tracking Profile" />
        </behavior>
   </serviceBehaviors>
</behaviors>

此外，对于 WorkflowServiceHost 中承载的工作流服务，你可以通过代码添加 EtwTrackingParticipant 行为扩展。若要添加自定义跟踪参与者，请创建一个新的行为扩展并将其添加到 ServiceHost 中，如以下代码示例中所示。

注意

若要查看代码示例，该代码示例演示如何创建添加自定义跟踪参与者的自定义行为元素，请参见跟踪示例。

ServiceHost svcHost = new ServiceHost(typeof(WorkflowService), new
                                 Uri("http://localhost:8001/Sample"));
EtwTrackingBehavior trackingBehavior =
    new EtwTrackingBehavior
    {
        ProfileName = "Sample Tracking Profile"
    };
svcHost.Description.Behaviors.Add(trackingBehavior);
svcHost.Open();

跟踪参与者将作为行为的扩展添加到工作流服务主机中。

下面的这个代码示例演示如何从配置文件读取跟踪配置文件。

TrackingProfile GetProfile(string profileName, string displayName)
        {
            TrackingProfile trackingProfile = null;
            TrackingSection trackingSection = (TrackingSection)WebConfigurationManager.GetSection("system.serviceModel/tracking");
            if (trackingSection == null)
            {
                return null;
            }

            profileName ??= "";

            //Find the profile with the specified profile name in the list of profile found in config
            var match = from p in new List<TrackingProfile>(trackingSection.TrackingProfiles)
                        where (p.Name == profileName) && ((p.ActivityDefinitionId == displayName) || (p.ActivityDefinitionId == "*"))
                        select p;

            if (match.Count() == 0)
            {
                //return an empty profile
                trackingProfile = new TrackingProfile()
                {
                    ActivityDefinitionId = displayName
                };

            }
            else
            {
                trackingProfile = match.First();
            }

            return trackingProfile;

此代码示例演示如何向工作流主机添加跟踪配置文件。

WorkflowServiceHost workflowServiceHost = serviceHostBase as WorkflowServiceHost;
if (null != workflowServiceHost)
{
    string workflowDisplayName = workflowServiceHost.Activity.DisplayName;
    TrackingProfile trackingProfile = GetProfile(this.profileName, workflowDisplayName);
    workflowServiceHost.WorkflowExtensions.Add(()  => new EtwTrackingParticipant {
        TrackingProfile = trackingProfile
    });
 }

注意

有关跟踪配置文件的详细信息，请参阅跟踪配置文件。

配置使用 WorkflowInvoker 的跟踪

若要对使用 WorkflowInvoker 执行的工作流配置跟踪，请添加跟踪提供程序作为 WorkflowInvoker 实例的扩展。下面的代码示例来自于自定义跟踪示例。

WorkflowInvoker invoker = new WorkflowInvoker(BuildSampleWorkflow());
invoker.Extensions.Add(customTrackingParticipant);
invoker.Invoke();

在事件查看器中查看跟踪记录

在跟踪 WF 执行时有两种特殊的事件查看器日志可供查看 - 分析日志和调试日志。这两者均驻留在 Microsoft|Windows|Application Server-Applications 节点下。此部分内的日志包含来自单一应用程序的事件，而不包含对整个系统范围产生影响的事件。

调试跟踪事件将写入调试日志。若要收集事件查看器中的 WF 调试跟踪事件，请启用调试日志。

若要打开事件查看器，请单击“开始”，然后单击“运行”。在“运行”对话框中，键入 eventvwr。
在“事件查看器”对话框中，展开“应用程序和服务日志”节点。
依次展开“Microsoft”、“Windows”和“应用程序服务器 - 应用程序”节点。
右键单击“应用程序服务器 - 应用程序”节点下的“调试”节点，然后选择“启用日志”。
执行启用跟踪的应用程序以生成跟踪事件。
右键单击“调试”节点，然后选择“刷新”。跟踪事件应显示在中心窗格中。

WF 4 提供跟踪参与者，可将跟踪记录写入 ETW（Windows 事件跟踪）会话。 ETW 跟踪参与者通过跟踪配置文件配置为订阅跟踪记录。当启用跟踪时，向 ETW 发出错误跟踪记录。与 ETW 跟踪参与者发出的跟踪事件相对应的 ETW 跟踪事件（范围介于 100 到 113 之间）将写入分析日志。

若要查看跟踪记录，请按照以下步骤操作。

若要打开事件查看器，请单击“开始”，然后单击“运行”。在“运行”对话框中，键入 eventvwr。
在“事件查看器”对话框中，展开“应用程序和服务日志”节点。
依次展开“Microsoft”、“Windows”和“应用程序服务器 - 应用程序”节点。
右键单击“应用程序服务器 - 应用程序”节点下的“分析”节点，并选择“启用日志”。
执行启用跟踪的应用程序以生成跟踪记录。
右键单击“分析”节点，然后选择“刷新”。跟踪记录应显示在中心窗格中。

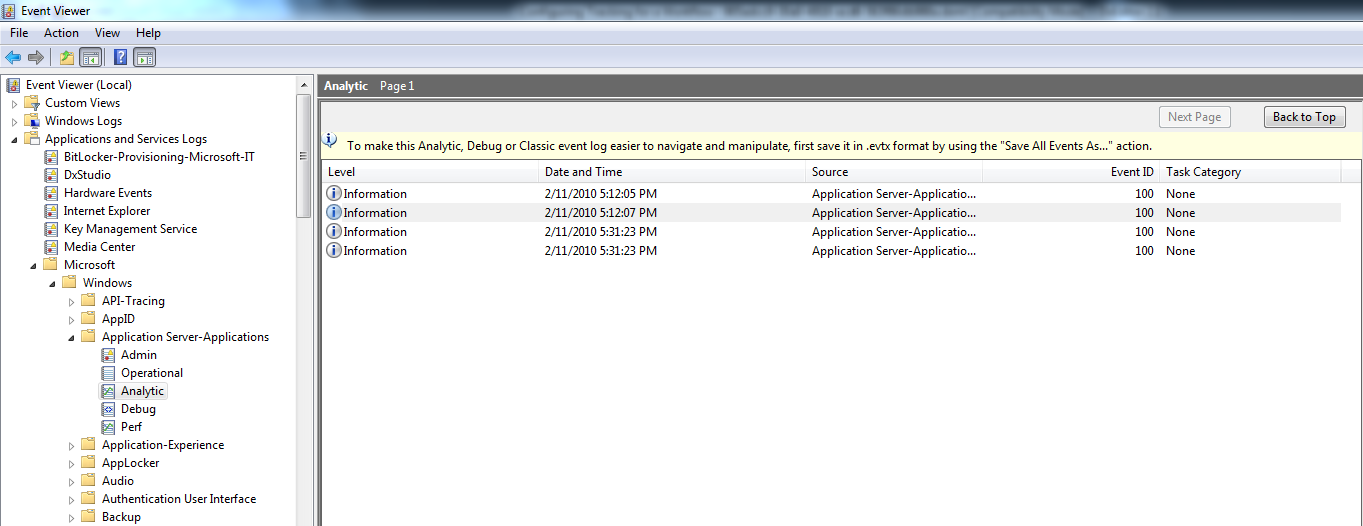

下面的图像显示了事件查看器中的跟踪事件：

Screenshot of the Event Viewer showing tracking records.

注册应用程序特定的提供程序 ID

如果需要将事件写入到特定的应用程序日志中，请按照以下步骤注册新的提供程序清单。

在应用程序配置文件中声明提供程序 ID。

<system.serviceModel>
    <diagnostics etwProviderId="2720e974-9fe9-477a-bb60-81fe3bf91eec"/>
</system.serviceModel>

将清单文件从 %windir%\Microsoft.NET\Framework\<最新版本的 .NET Framework 4.6.1>\Microsoft.Windows.ApplicationServer.Applications.man 复制到一个临时位置，并将其重命名为 Microsoft.Windows.ApplicationServer.Applications_Provider1.man

将清单文件中的 GUID 更改为新的 GUID。

<provider name="Microsoft-Windows-Application Server-Applications" guid="{2720e974-9fe9-477a-bb60-81fe3bf91eec}" />

如果您不想卸载默认提供程序，请更改提供程序名称。

<provider name="Microsoft-Windows-Application Server-Applications" guid="{2720e974-9fe9-477a-bb60-81fe3bf91eec}" />

如果您在第一步中更改了提供程序名称，请将清单文件中的通道名称更改为新的提供程序名称。

<channel name="Microsoft-Windows-Application Server-Applications_Provider1/Admin" chid="ADMIN_CHANNEL" symbol="ADMIN_CHANNEL" type="Admin" enabled="false" isolation="Application" message="$(string.MICROSOFT_WINDOWS_APPLICATIONSERVER_APPLICATIONS.channel.ADMIN_CHANNEL.message)" />
<channel name="Microsoft-Windows-Application Server-Applications_Provider1/Operational" chid="OPERATIONAL_CHANNEL" symbol="OPERATIONAL_CHANNEL" type="Operational" enabled="false" isolation="Application" message="$(string.MICROSOFT_WINDOWS_APPLICATIONSERVER_APPLICATIONS.channel.OPERATIONAL_CHANNEL.message)" />
<channel name="Microsoft-Windows-Application Server-Applications_Provider1/Analytic" chid="ANALYTIC_CHANNEL" symbol="ANALYTIC_CHANNEL" type="Analytic" enabled="false" isolation="Application" message="$(string.MICROSOFT_WINDOWS_APPLICATIONSERVER_APPLICATIONS.channel.ANALYTIC_CHANNEL.message)" />
<channel name="Microsoft-Windows-Application Server-Applications_Provider1/Debug" chid="DEBUG_CHANNEL" symbol="DEBUG_CHANNEL" type="Debug" enabled="false" isolation="Application" message="$(string.MICROSOFT_WINDOWS_APPLICATIONSERVER_APPLICATIONS.channel.DEBUG_CHANNEL.message)" />
<channel name="Microsoft-Windows-Application Server-Applications_Provider1/Perf" chid="PERF_CHANNEL" symbol="PERF_CHANNEL" type="Analytic" enabled="false" isolation="Application" message="$(string.MICROSOFT_WINDOWS_APPLICATIONSERVER_APPLICATIONS.channel.PERF_CHANNEL.message)" />

按照以下这些步骤生成资源 DLL。

安装 Windows SDK。 Windows SDK 包括消息编译器(mc.exe) 和资源编译器 (rc.exe)。

在 Windows SDK 命令提示中，对新清单文件运行 mc.exe。

mc.exe Microsoft.Windows.ApplicationServer.Applications_Provider1.man

对在上一步中生成的资源文件运行 rc.exe。

rc.exe  Microsoft.Windows.ApplicationServer.Applications_Provider1.rc

创建一个名为 NewProviderReg.cs 的空 cs 文件。

使用 C# 编译器创建一个资源 DLL。

csc /target:library /win32res:Microsoft.Windows.ApplicationServer.Applications_Provider1.res NewProviderReg.cs /out:Microsoft.Windows.ApplicationServer.Applications_Provider1.dll

将清单文件中的资源和消息 dll 名称从 Microsoft.Windows.ApplicationServer.Applications.Provider1.man 更改为新的 dll 名称。

<provider name="Microsoft-Windows-Application Server-Applications_Provider1" guid="{2720e974-9fe9-477a-bb60-81fe3bf91eec}" symbol="Microsoft_Windows_ApplicationServer_ApplicationEvents" resourceFileName="<dll directory>\Microsoft.Windows.ApplicationServer.Applications_Provider1.dll" messageFileName="<dll directory>\Microsoft.Windows.ApplicationServer.Applications_Provider1.dll" />

使用 wevtutil 注册清单。

wevtutil im Microsoft.Windows.ApplicationServer.Applications_Provider1.man
