用于作业级排产的甘特图

甘特图旨在授权生产规划人员控制和优化生产计划。 甘特图使操作流透明,且易于在考虑材料或资源短缺的情况下调整生产计划。 这有助于规划人员最佳地利用可用资源、尽量减少在制品和优化生产订单的吞吐时间。

甘特图是在定义的时间间隔内的已计划活动的视觉表现形式。 活动基于具有由产能日历定义的产能的资源进行计划。 甘特图中可以显示以下类型的活动。

  • 来自生产订单的已计划作业的作业。
  • 来自计划生产订单的作业。
  • 工时预测类型的作业已计划项目活动。

甘特图视图

甘特图可以在两个不同的视图中打开:订单视图资源视图。 在订单视图中,活动在生产订单下分组。 这非常实用,例如,如果您要维护属于相同订单的所有作业的概览时。 在资源视图中,所有作业按照单独的资源进行分组。 优化资源级别(例如机器或机器组)的计划时,此视图非常实用。 下图显示的甘特图显示具有以下关键元素的订单视图资源视图

  1. 甘特图活动
  2. 物料短缺图标
  3. 物料可用性图标
  4. 订单交货日期图标
  5. 产能条

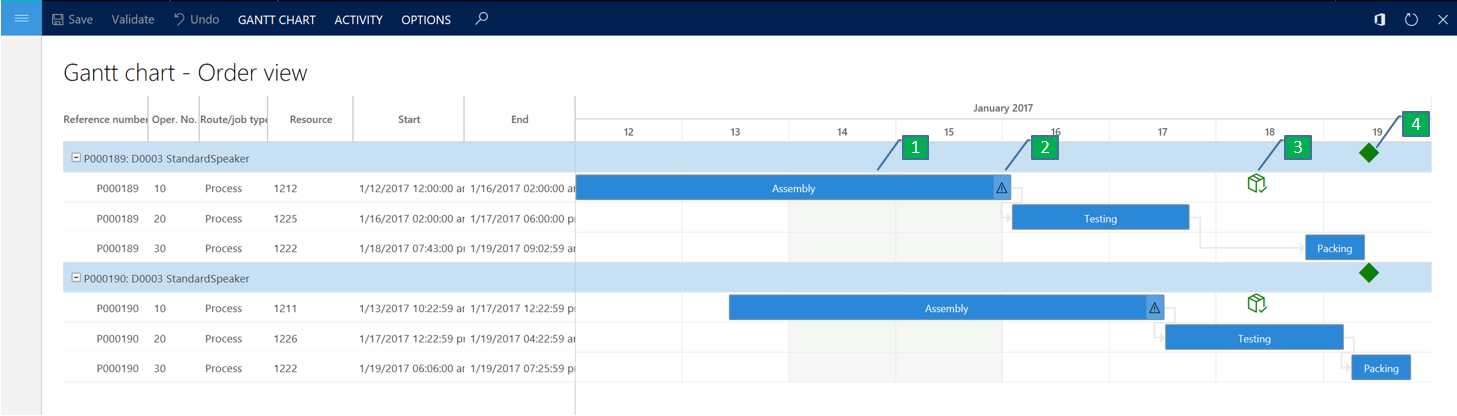

下面的屏幕截图显示订单视图。

订单视图。

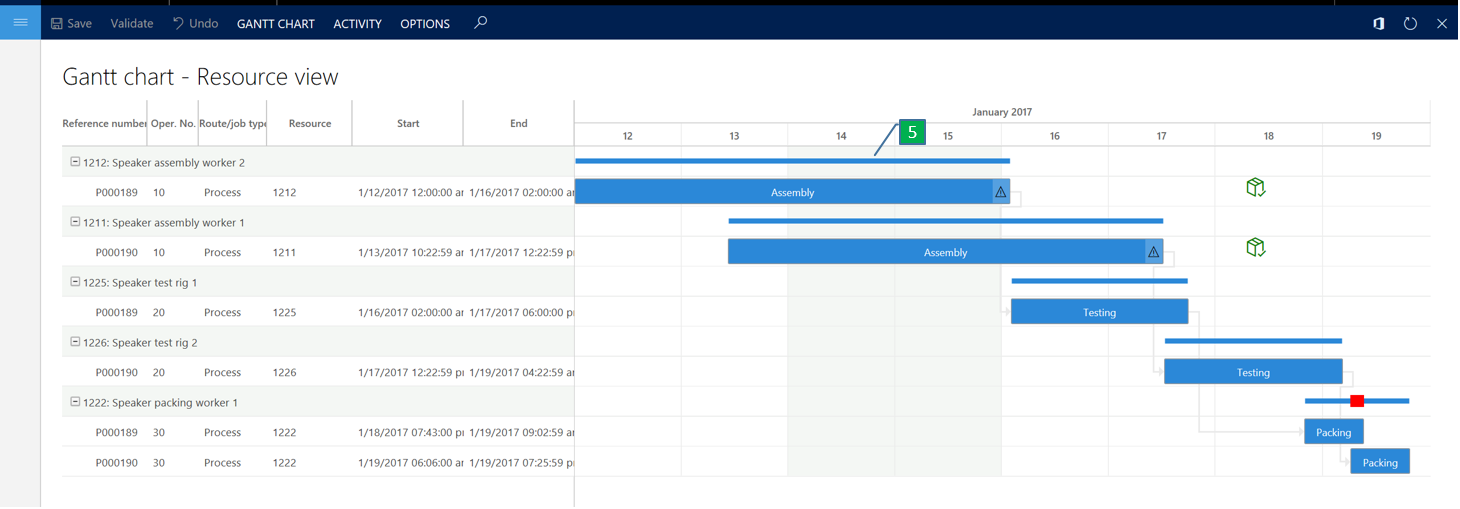

下面的屏幕截图显示资源视图。

资源视图。

活动

这些活动显示为条形,并且以具有计划开始和结束时间的时间刻度网格进行整理,使得条形长度与完成该活动所需的时间成比例。 这些活动根据时间刻度进行显示。 您可以调整您选择开始和结束日期和时间单位(例如小时或天数)的菜单上的时间刻度。 通过调整时间刻度可以设置您要管理活动的时间间隔的焦点。

要获得更清晰的概览,提供了用于控制活动颜色的不同选项。 您可以为活动配置单独的颜色,使用用于应用的一般颜色主题的主题颜色,或将颜色设置为由生产订单的颜色代码控制。

活动的时间间隔具有背景阴影。 具有白色阴影的期间表示对用于活动的资源定义了产能的时间间隔,而具有灰色阴影的期间表示未定义产能的时间间隔。

在图表的左侧提供了关于活动的额外信息,例如,计划了活动的资源和生产订单编号。 属于同一订单的作业之间的关联使用箭头显示。

您可以在活动对话框中获取有关活动的详细信息。 要打开对话框,请双击活动或选择信息菜单。 在活动对话框中可以查看计划的开始和结束日期,以及关于活动计划使用哪些物料的时间信息。

活动可以在分组级别进行分组。 分组级别为层次结构,可以用来对活动进行逻辑分组。 例如,如果您的布局是按照站点、生产单位、资源组和资源对制造活动进行分组,您可以使用分组级别按照该布局对活动进行分组。 使用菜单上的全部展开全部折叠可以在图表中的单个分组级别或对所有级别展开和折叠分组级别。 您还可以将分组级别配置为在打开图表时展开或折叠分组级别。

材料可用性

可以设置甘特图以向规划人员提供关于单个活动物料状态的详细信息。 例如,如果物料被延误且影响生产计划,这可能很有用。 在这种情况下,将在甘特图中突出显示物料问题,以帮助规划人员了解后果并做出必要的调整。

如果作业的计划开始日期晚于作业使用的物料的物料可用性日期,作业将显示物料短缺图标。 物料可用性日期基于在动态主计划中的限定标准信息进行计算。 例如,如果作业使用的物料根据收据晚于作业计划开始日期的采购订单限定标准,将显示物料短缺图标。

物料可用性日期指示符

如果将图表设置为显示具有物料短缺的作业,则也可以显示用于显示作业的物料可用性日期的图标。 仅当物料可用性日期在图表定义的时间间隔内时,才会显示图标。 如果物料可用性日期在定义的时间间隔以外,可以从作业对话框中的物料清单中检索更加详细的物料可用性信息。 该列表中还有一个显示作业最近物料的图标。 您可以使用物料可用性日期作为开始日期重新计划作业。

订单交货日期指示符

此图标指示生产订单的交货日期。 此图标仅在订单视图中可见。

产能条

您可以将图表配置为显示资源产能条。 此栏提供图表定义的时间间隔内的活动的资源产能的概览。 不显示未预订资源的时间期间的产能条。 在资源预订为产能的期间,产能条显示为固定条。 在资源超额预订的期间,该条将显得更厚,且使用红色。 例如,如果两个作业重叠,产能条将指示在存在重叠的时间间隔内超额预订。 在您计划作业时,产能条动态更新。 您启用显示产能条菜单上的产能条。 它仅可在资源视图中显示。 如果要获得资源上的产能负荷的更详细的视图,请使用产能负荷图表,该图表可从菜单或选定活动的上下文菜单中打开。

甘特图中的作业计划

甘特图提供用于对生产计划做出调整的不同选项。 在甘特图中,您可以作为拖放交互或从计划菜单中重新计划活动。 在计划过程中,您可以考虑资源产能、资源功能和物料约束。

作为拖放交互计划作业

您可以在定义的时间间隔内作为拖放交互重新计划作业。 您仅可对相同的资源重新计划作业,且一次仅可计划一个作业。

从菜单计划作业

计划作业菜单中,您可以在图表中基于计划方向和计划日期时间计划一个或多个选定作业。 有三个可用的计划方向。

  • 从计划日期正推
  • 从计划日期倒推
  • 从物料可用性日期正推

不能在甘特图定义的时间间隔以外计划作业。 否则,该作业将为未计划,且您将收到错误消息,“无法在加载的时间段内计划作业。”

计划上一个作业

在活动网络中,例如属于同一生产订单的作业,您可以使用计划上一个作业功能计划相对于网络中的选定作业的上一个作业。 在以下示例中,突出显示的活动是选定的作业。 该图显示计划上一个作业之前和计划上一个作业之后的情况。

计划上一个作业。

计划下一个作业

您可以使用计划下一个作业功能计划相对于活动网络中的选定作业的下一个作业。 在以下示例中,突出显示的活动是选定的作业。 该图显示计划下一个作业之前和计划下一个作业之后的情况。

计划下一个作业。

针对作业计划

您可以使用针对作业计划功能计划相对于活动网络中的选定作业的下一个作业和上一个作业。 在以下示例中,突出显示的活动是选定的作业。 该图显示计划一个作业之前和计划该作业之后的情况。

针对作业计划。

安排作业

您可以使用安排功能对相同的资源安排选定的活动。 这些活动可以处于相同的活动网络中,但也可以属于不同网络。 当您使用安排功能时,选定活动之间的时间差将被消除。 您可以使用此功能优化资源的产能利用率。 该图显示计划一个作业之前和计划该作业之后的情况。

安排作业。

将一个资源的活动重新分配到另一个资源

您可以将一个资源的活动重新分配到另一个资源。 当机器出现故障或超额预订,且您需要查找可以执行该作业的其他可用资源时,这可能很有用。

作为拖放交互重新分配活动

资源视图中,您可以在甘特图中作为拖放交互将活动重新分配到不同资源。 您可以通过选择在其中计划活动的行执行此操作。 选择行后,您可以将此行拖放到图表中分组到不同资源分组级别的资源。

从计划作业菜单重新分配活动

您可以从计划作业菜单打开的计划作业对话框重新分配作业。 从此菜单仅可将作业重新分配到已经加载到甘特图的资源。 如果您仅选择一个作业,则资源的下拉列表将按适用的资源排序。 如果您选择多作业,则不会有关于来自资源列表的可用资源的信息。

将其他资源加载到甘特图

资源视图中,您可以将其他资源加载到甘特图中。 如果您要为在超额预订或出现故障的机器上计划的作业查找替代资源,这可能很有用。 在加载其他资源页,您将获得从列表打开日期开始具有充足日期的资源列表。 相对于甘特图中的选定作业的适用资源将先被列出来。 如果您选择了多个作业,在打开列表前,不会显示适用资源的指示。 在加载其他资源页,您可以选择一个或多个资源,在您确认选择时,这些资源将被加载到甘特图。 如果在甘特图的时间间隔内未对选定资源计划任何作业,则资源将被放在甘特图中的活动列表底部的资源分组级别下。

访问甘特图

甘特图不能从以下页面打开。

页面 Description
生产订单列表和详细信息 生产订单列表和详细信息页,您可以从一个或多个选择的订单打开甘特图。 从甘特图菜单项打开图表将加载与选定生产订单有关的所有作业,但也会加载对相同资源计划的其他生产订单的作业。 从甘特图 - 快速查看菜单项打开图表将仅加载与选定的生产订单有关的作业。 在此视图中无法计划作业。
资源 资源页上,可以从菜单项甘特图打开甘特图。 如果选中,在选定时间间隔中对资源计划的所有作业将加载到图表。
资源组 资源组页上,可以从菜单项甘特图打开甘特图。 如果选中,对资源组中的资源计划的所有作业将显示在选定的时间间隔内。
甘特图 甘特图页可以按资源和资源组配置甘特图。 例如,如果要控制特定的资源或资源组集合的生产活动,您可以在甘特图页上对其进行单独配置。 然后,您可以从每个配置打开甘特图。
工时预测(项目) 工时预测类型的项目活动可对资源计划作业。 在计划菜单上的工时预测页上,可以按顺序打开甘特图以查看工时预测类型的已计划作业项目活动。
要完成的作业生产车间管理工作区中的列表) 生产车间管理中要完成的作业列表工作区显示来自工作区选定资源上正在进行的生产和批次订单的作业。 在甘特图菜单项上可以打开甘特图,其中列表中的所有选定作业将加载到图表。
要下达的生产订单(从生产车间管理工作区打开) 要下达的生产订单页从生产车间管理工作区打开。 此页显示等待下达的已计划生产和批次订单。 在此页上可以打开选定生产订单的甘特图。
