教程：在 Excel 中可视化流式处理数据

基于 流式处理数据创建图表有助于最大程度地提高数据对受众的视觉影响。 在下面了解如何根据流数据创建动态图表。

在本教程中，你将了解如何：

• 可视化连接的传感器的当前值
• 可视化连接传感器随时间推移的值

先决条件

• 已启用数据流式处理程序
• 传感器数据流式传输到 Excel 的“数据”页

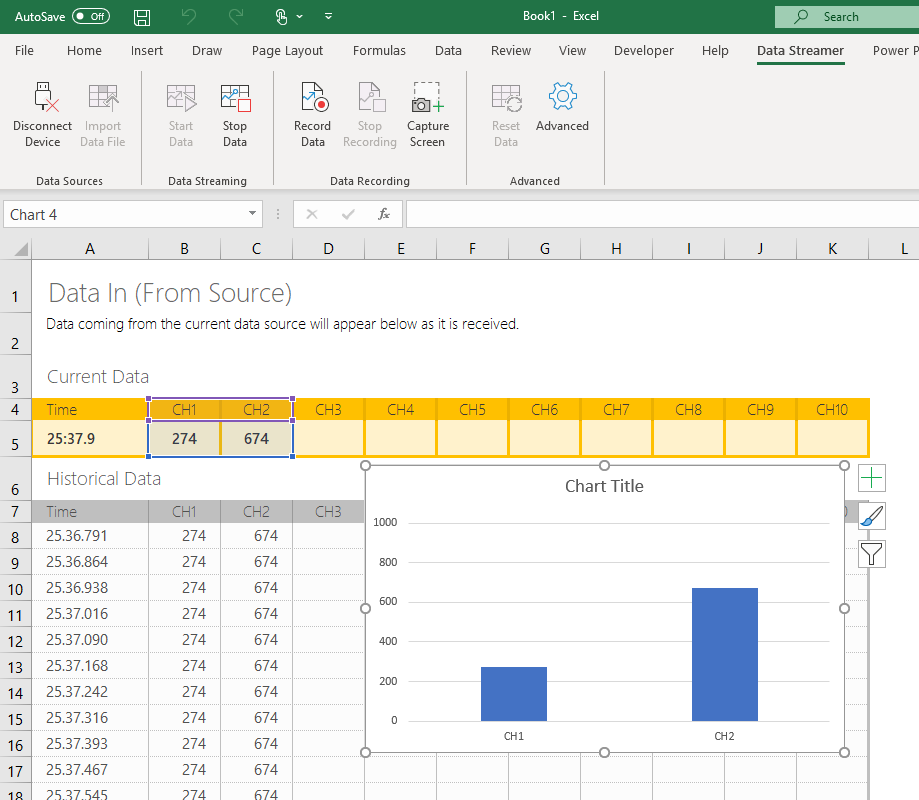

可视化连接的传感器的当前值

1. 转到工作簿中的 “数据输入” 工作表。
2. 选择要可视化的通道的当前数据，如第 5 行所示。
3. 选择“ 插入 > 建议的图表”。
4. 从此建议列表或“ 所有图表 ”选项卡中选择所需的图表。默认情况下，请尝试使用柱形图。
5. 选择 “确定” ，将所选图表添加到 Excel 工作表。
6. 选择“ 数据流程序 > 停止数据 ”可停止流式处理数据，以允许轴编辑。
7. 选择数值轴并设置此轴的边界。

现在，选择“ 数据流程序 > 启动数据 ”后，此图表将可视化最新的传感器值。

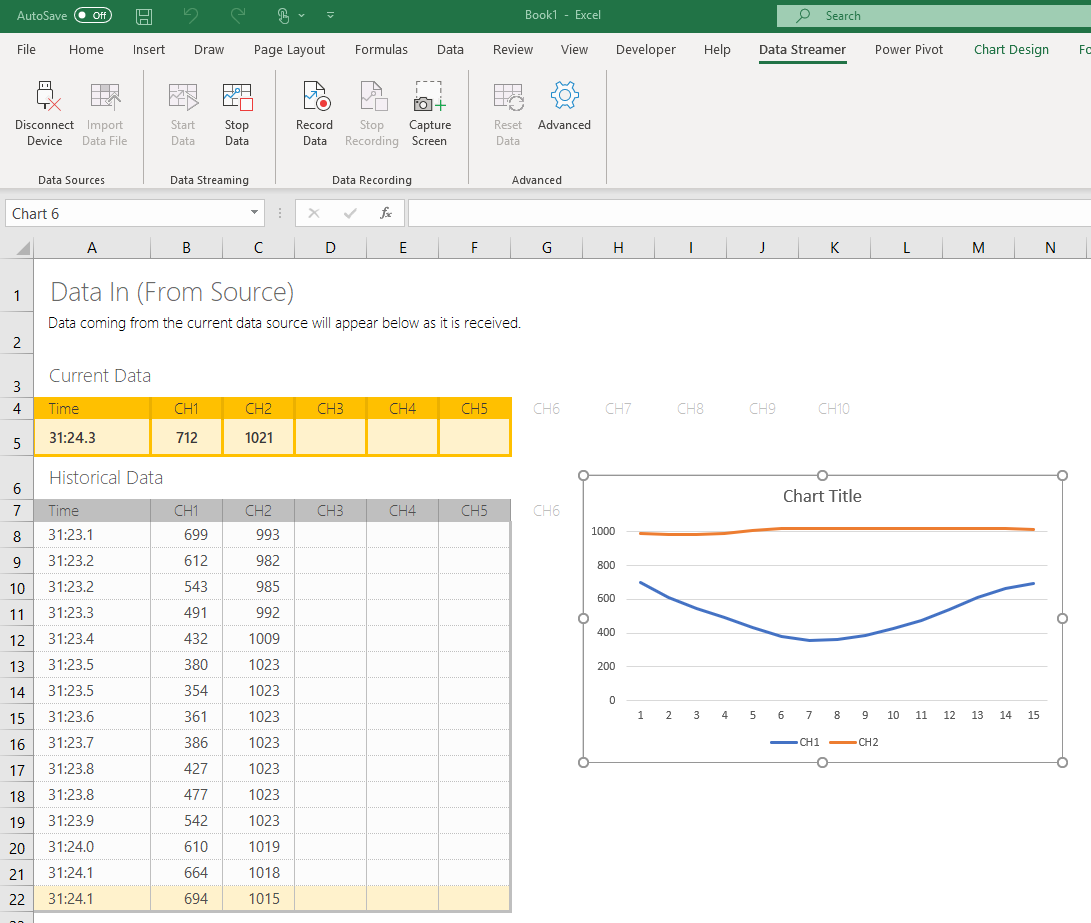

可视化连接传感器随时间推移的值

1. 选择要可视化的频道的完整历史数据范围。
2. 选择“ 插入 > 建议的图表”。
3. 转到 “所有图表 ”，为可视化效果选择 折线 图或 散点图 。
4. 所选图表应显示与所选通道相同的唯一系列数。
5. 选择 “确定” ，将所选图表添加到 Excel 工作表。
6. 选择“ 数据流程序 > 停止数据 ”可停止流式处理数据，以允许轴编辑。
7. 选择数值轴并设置此轴的边界。

现在，选择“ 数据流器 > 启动数据 ”后，此图表将直观显示传感器随时间变化的值。
