良好的数据可视化效果可帮助用户找到数据见解。 他们可以使用这些见解来讲述具有说服力的故事。 本文提供了准则，以帮助你在适用于 Excel 和其他 Office 应用的外接程序中设计有效的数据可视化。
建议使用 Fluent UI 为数据可视化效果创建版式。 Fluent UI 包括与 Office 外观无缝集成的样式和组件。
数据可视化元素

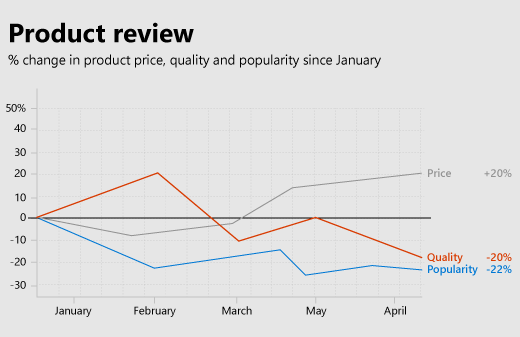

数据可视化效果共享常规框架和常见视觉对象和交互元素，包括标题、标签和数据绘图，如下图所示。
图表标题
请遵循这些图表标题指南。
使图表标题便于阅读。 设定其位置以创建相对于其余图表的清晰视觉对象层次结构。
一般情况下，使用句子大写（大写第一个字词）。 若要创建对比度或强化层次结构，可以全部使用大写，但应谨慎使用全部大写。
合并 Fluent UI 类型渐变，使图表与使用 Segoe 的 Office UI 保持一致。 你还可以使用不同的字样来区分图表内容和 UI。
使用带有大型计数器的 sans-serif 字样。
轴标签
请确保轴标签颜色足够深，以便可以清楚地阅读，并且具有足够的文本和背景色对比度。 请确保颜色不要过深，避免比数据墨迹更加突出。
浅灰色轴标签效果最佳。 探索以下 Fluent UI 中性调色板。
数据墨迹
表示图表中的实际数据的像素被称为数据墨迹。 这应该是可视化的中心焦点。 避免使用投影、过粗边框或不必要的使数据失真或影响数据显示效果的设计元素。 仅当数据值与颜色值关联时使用渐变。 避免使用三维图表，除非可测量的目标值绑定到第三维度。
颜色
选择遵循操作系统或应用程序主题的颜色，而不是硬编码的颜色。 同时，请确保应用的颜色不会扭曲数据。 数据可视化中的颜色滥用可能会导致数据失真和信息读取不正确。
有关在数据可视化中使用颜色的最佳做法，请参阅以下内容：
网格线
要准确读取图表，通常网格线是必不可少的，但应显示为辅助可视元素，用于增强数据墨迹效果，但不会影响数据显示。 确保静态网格线较细且颜色较淡，除非专门将其设计用于高对比度的情况。 还可以使用交互作用创建在用户与图表交互时上下文中显示的动态、实时网格线。
浅灰色网格线效果最佳。 探索以下 Fluent UI 中性调色板。

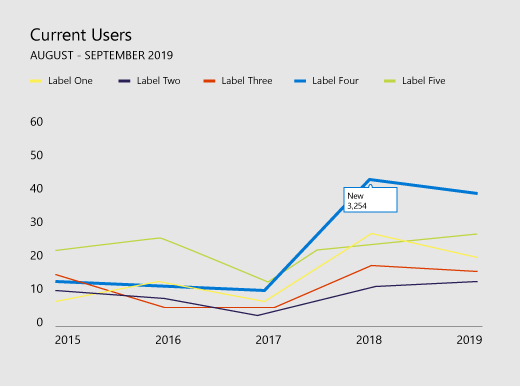

下图显示了带有网格线的数据可视化。
图例
如果需要，请添加图例：
- 区分系列。
- 显示缩放或值更改。
确保图例增强了数据墨迹，并且不会与之竞争。 放置图例：
- 如果图表上方的所有图例项大小合适，则默认情况下会在绘图区上方左对齐。
- 如果所有图例项都不适合图表上方，则位于绘图区的右上方，并在必要时使其可滚动。
为了优化可读性和可访问性，将图例标记映射到相关图表形状。 例如，将圆形图例标记用于散点图和气泡图图例。 将线段图例标记用于折线图。
数据标签和工具提示
确保数据标签和工具提示拥有足够的空白和类型变体。 使用算法来最小化封闭和冲突。 例如，默认情况下，工具提示可能出现在数据点的右侧，但如果检测到右侧边缘，则会出现在左侧。
设计原则
Office Design 团队创建了以下设计原则集，我们可在为 Office 产品套件设计新的数据可视化时使用这些原则。
视觉对象设计原则
- 可视化效果应忠于数据并增强数据，使其易于理解。 突出显示数据，仅在需要提供上下文时添加支持元素。 避免不必要的修饰，例如投影和轮廓、图表垃圾或数据扭曲。
- 可视化效果应通过提供丰富的视觉反馈吸引用户进行浏览。 使用成熟的交互模式、接口控件，并清除系统反馈。
- 体现久负盛名的设计原则。 使用已制定的版式和可视通信设计原则来增强表单、可读性和含义。
交互设计原则
- 设计为允许进行浏览。
- 允许与对象进行直接交互，以展示新见解（例如，通过拖动进行排序）。
- 使用简单、直接、熟悉的交互模型。
有关如何设计用户友好交互式数据可视化的详细信息，请参阅 UI 原则和陷阱。
动作设计原则
动作随刺激而产生。 视觉元素应以相同的速率朝相同的方向运动。 这适用于：
- 创建图表
- 从一种图表类型转换到另一种图表类型
- 筛选
- 排序
- 添加或减少数据
- 对数据进行刷新或切片
- 重设图表大小
创建因果关系感知。 在暂存动画时：
- 一次暂存一个。
- 在更改数据墨迹前，将更改暂存到轴中。
- 如果对象以相同的速度朝相同的方向移动，那么可以暂存对象并将其制作成动画组。
- 在只有 4-5 个对象的组中暂存数据元素。 查看器很难独立跟踪数量超过 4-5 个的对象。
动作赋予涵义。
- 动画可帮助用户理解对数据的更改，提供上下文，并作为非语言注释层发挥作用。
- 动作应发生在可视化效果具有含义的坐标空间中。
- 为视觉对象定制动画。
- 避免不必要的动画效果。
随数据运动。
- 保留数据映射。 如果某个区域与度量值关联，请使该区域保持在过渡状态。
- 保持统一的动画设计语言。 如有可能，请将数据可视化动画映射到现有的 Office 动作设计语言。 为类似的图表类型使用相似的动画。
数据可视化中的辅助功能
- 不要使用颜色作为传达信息的唯一方式。 色盲者将无法解读结果。 在可以传达信息的前提下，除使用颜色外，还使用形状、大小和纹理。
- 确保所有交互式元素（如按钮或选择列表）均可通过键盘访问。
- 将辅助功能事件发送到屏幕阅读器，以通知焦点更改、工具提示等。
