使用 Excel JavaScript API 处理图表

本文提供了代码示例,介绍如何使用 Excel JavaScript API 对图表执行常见任务。 有关 和 对象支持的属性和方法Chart的完整列表,请参阅 Chart Object (JavaScript API for Excel) Chart Collection Object (JavaScript API for Excel) ChartCollection

创建图表

下面的代码示例在名为 Sample 的工作表中创建一个图表。 该图表是基于区域 A1:B13 的数据的折线图。

await Excel.run(async (context) => {
    let sheet = context.workbook.worksheets.getItem("Sample");
    let dataRange = sheet.getRange("A1:B13");
    let chart = sheet.charts.add(
      Excel.ChartType.line,
      dataRange,
      Excel.ChartSeriesBy.auto);

    chart.title.text = "Sales Data";
    chart.legend.position = Excel.ChartLegendPosition.right;
    chart.legend.format.fill.setSolidColor("white");
    chart.dataLabels.format.font.size = 15;
    chart.dataLabels.format.font.color = "black";

    await context.sync();
});

新建折线图

Excel 中的新折线图。

向图表添加数据系列

下面的代码示例向工作表中的第一个图表添加数据系列。 新的数据系列对应于“2016 年”列,并以区域 D2:D5 中的数据为依据。

await Excel.run(async (context) => {
    let sheet = context.workbook.worksheets.getItem("Sample");
    let chart = sheet.charts.getItemAt(0);
    let dataRange = sheet.getRange("D2:D5");

    let newSeries = chart.series.add("2016");
    newSeries.setValues(dataRange);

    await context.sync();
});

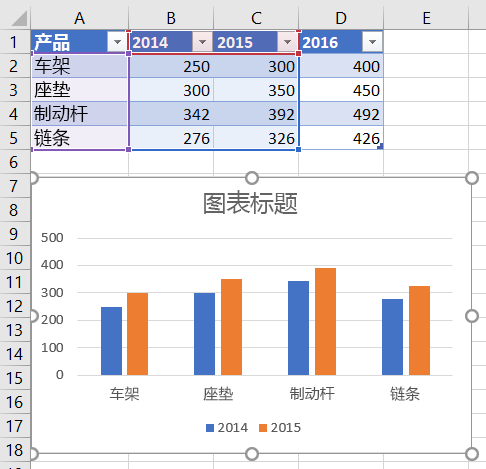

添加 2016 数据系列之前的图表

在 Excel 中添加 2016 年数据系列之前的图表。

添加 2016 数据系列之后的图表

添加 2016 年数据系列后 Excel 中的图表。

设置图表标题

下面的代码示例将工作表中的第一个图表标题设置为年度销售数据

await Excel.run(async (context) => {
    let sheet = context.workbook.worksheets.getItem("Sample");

    let chart = sheet.charts.getItemAt(0);
    chart.title.text = "Sales Data by Year";

    await context.sync();
});

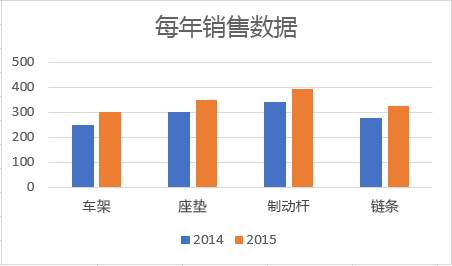

设置标题后的图表

Excel 中带有标题的图表。

在图表中设置轴属性

使用笛卡儿坐标系统的图表(如柱形图、条形图和散点图)包含分类轴和数值轴。 以下示例介绍如何设置图表中轴的标题和显示单位。

设置轴标题

下面的代码示例将工作表中第一个图表的分类轴标题设置为产品

await Excel.run(async (context) => {
    let sheet = context.workbook.worksheets.getItem("Sample");

    let chart = sheet.charts.getItemAt(0);
    chart.axes.categoryAxis.title.text = "Product";

    await context.sync();
});

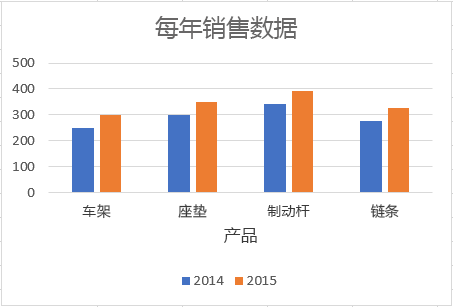

设置分类轴标题后的图表

Excel 中带有轴标题的图表。

设置轴的显示单位

下面的代码示例将工作表中首个图表的数值轴显示单位设置为“百”

await Excel.run(async (context) => {
    let sheet = context.workbook.worksheets.getItem("Sample");

    let chart = sheet.charts.getItemAt(0);
    chart.axes.valueAxis.displayUnit = "Hundreds";

    await context.sync();
});

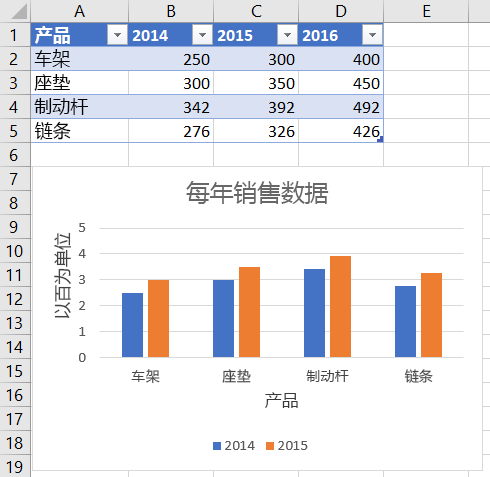

设置数值轴显示单位后的图表

Excel 中具有轴显示单位的图表。

在图表中设置网格线的可见性

以下代码示例隐藏工作表中第一个图表数值轴的主要网格线。 可以通过将 设置为 chart.axes.valueAxis.majorGridlines.visibletrue来显示图表的值轴的主要网格线。

await Excel.run(async (context) => {
    let sheet = context.workbook.worksheets.getItem("Sample");

    let chart = sheet.charts.getItemAt(0);
    chart.axes.valueAxis.majorGridlines.visible = false;

    await context.sync();
});

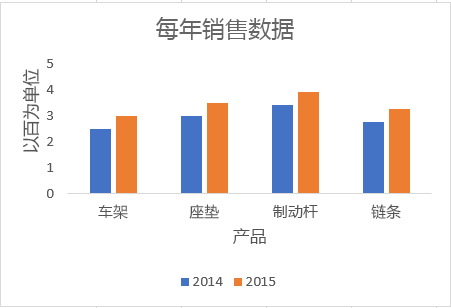

隐藏了网格线的图表

Excel 中隐藏网格线的图表。

图表趋势线

添加趋势线

下面的代码示例向 Sample 工作表中首个图表的第一个系列添加移动均线。 趋势线显示超过 5 个周期的移动平均。

await Excel.run(async (context) => {
    let sheet = context.workbook.worksheets.getItem("Sample");

    let chart = sheet.charts.getItemAt(0);
    let seriesCollection = chart.series;
    seriesCollection.getItemAt(0).trendlines.add("MovingAverage").movingAveragePeriod = 5;

    await context.sync();
});

带移动均线的图表

Excel 中具有移动平均趋势线的图表。

更新趋势线

下面的代码示例将名为 Sample 的工作表中第一个图表中的第一个系列设置为键入Linear的趋势线。

await Excel.run(async (context) => {
    let sheet = context.workbook.worksheets.getItem("Sample");

    let chart = sheet.charts.getItemAt(0);
    let seriesCollection = chart.series;
    let series = seriesCollection.getItemAt(0);
    series.trendlines.getItem(0).type = "Linear";

    await context.sync();
});

带线性趋势线的图表

Excel 中具有线性趋势线的图表。

添加图表数据表并设置其格式

可以使用 方法访问图表 Chart.getDataTableOrNullObject 的数据表元素。 此方法返回 ChartDataTable 对象。 对象 ChartDataTable 具有布尔格式属性,例如 visibleshowLegendKeyshowHorizontalBorder

属性 ChartDataTable.format 返回 ChartDataTableFormat 对象,这使你可以进一步设置数据表的格式和样式。 对象 ChartDataTableFormat 提供 borderfillfont 属性。

下面的代码示例演示如何将数据表添加到图表,然后使用 和 ChartDataTableFormat 对象设置该数据表ChartDataTable的格式。

// This code sample adds a data table to a chart that already exists on the worksheet,
// and then adjusts the display and format of that data table.
await Excel.run(async (context) => {
    // Retrieve the chart on the "Sample" worksheet.
    let chart = context.workbook.worksheets.getItem("Sample").charts.getItemAt(0);

    // Get the chart data table object and load its properties.
    let chartDataTable = chart.getDataTableOrNullObject();
    chartDataTable.load();

    // Set the display properties of the chart data table.
    chartDataTable.visible = true;
    chartDataTable.showLegendKey = true;
    chartDataTable.showHorizontalBorder = false;
    chartDataTable.showVerticalBorder = true;
    chartDataTable.showOutlineBorder = true;

    // Retrieve the chart data table format object and set font and border properties.
    let chartDataTableFormat = chartDataTable.format;
    chartDataTableFormat.font.color = "#B76E79";
    chartDataTableFormat.font.name = "Comic Sans";
    chartDataTableFormat.border.color = "blue";

    await context.sync();
});

以下屏幕截图显示了上述代码示例创建的数据表。

包含数据表的图表,展示了数据表的自定义格式设置。

将图表导出为图像

图表可以呈现为 Excel 之外的图像。 Chart.getImage 将图表作为 base64 编码的字符串返回,将图表表示为 JPEG 图像。 以下代码显示如何获取图像字符串并将其记录到控制台。

await Excel.run(async (context) => {
    let chart = context.workbook.worksheets.getItem("Sheet1").charts.getItem("Chart1");
    let imageAsString = chart.getImage();
    await context.sync();

    console.log(imageAsString.value);
    // Instead of logging, your add-in may use the base64-encoded string to save the image as a file or insert it in HTML.
});

Chart.getImage 采用三个可选参数:宽度、高度和调整模式。

getImage(width?: number, height?: number, fittingMode?: Excel.ImageFittingMode): OfficeExtension.ClientResult<string>;

这些参数决定图像的大小。 图像始终按比例缩放。 宽度和高度参数在缩放图像上设置上限或下限。 ImageFittingMode 具有以下行为的三个值。

  • Fill:图像的最小高度或宽度是指定的高度或宽度 (在缩放图像时首先达到) 。 这是未指定调整模式时的默认行为。
  • Fit:图像的最大高度或宽度是指定的高度或宽度 (在缩放图像) 时首先达到的。
  • FitAndCenter:图像的最大高度或宽度是指定的高度或宽度 (在缩放图像) 时首先达到的。 生成的图像相对于另一个维度居中。
