柱形图格式设置

2024-10-18

适用范围：Power BI Desktop Power BI 服务

本详细指南提供 Power BI Desktop 和 Power BI 服务中的柱形图的各种可用格式设置的全面详细说明。

作为参考指南，我们列出了可供你使用的大量自定义选项，使你能够根据特定需求定制数据可视化。从布局增强功能到高级功能区设置，本文档涵盖柱形图格式设置的每项设置，确保你可以以最有效且最具视觉吸引力的方式呈现数据。

无论你是经验丰富的 Power BI 用户还是数据可视化的新手，本文档都是理解 Power BI Desktop 和 Power BI 服务中的柱形图格式设置的宝贵资源，为你提供每项设置和控制的详细说明。

若要在 Power BI Desktop 中设置柱形图的格式并对其进行自定义，只需选择“可视化效果窗格”中的“设置视觉对象的格式”图标。单击此选项将授予对“视觉对象”和“常规”选项卡下的众多格式设置选项的访问权限，使你能够优化柱形图的外观和功能以满足你的特定需求。

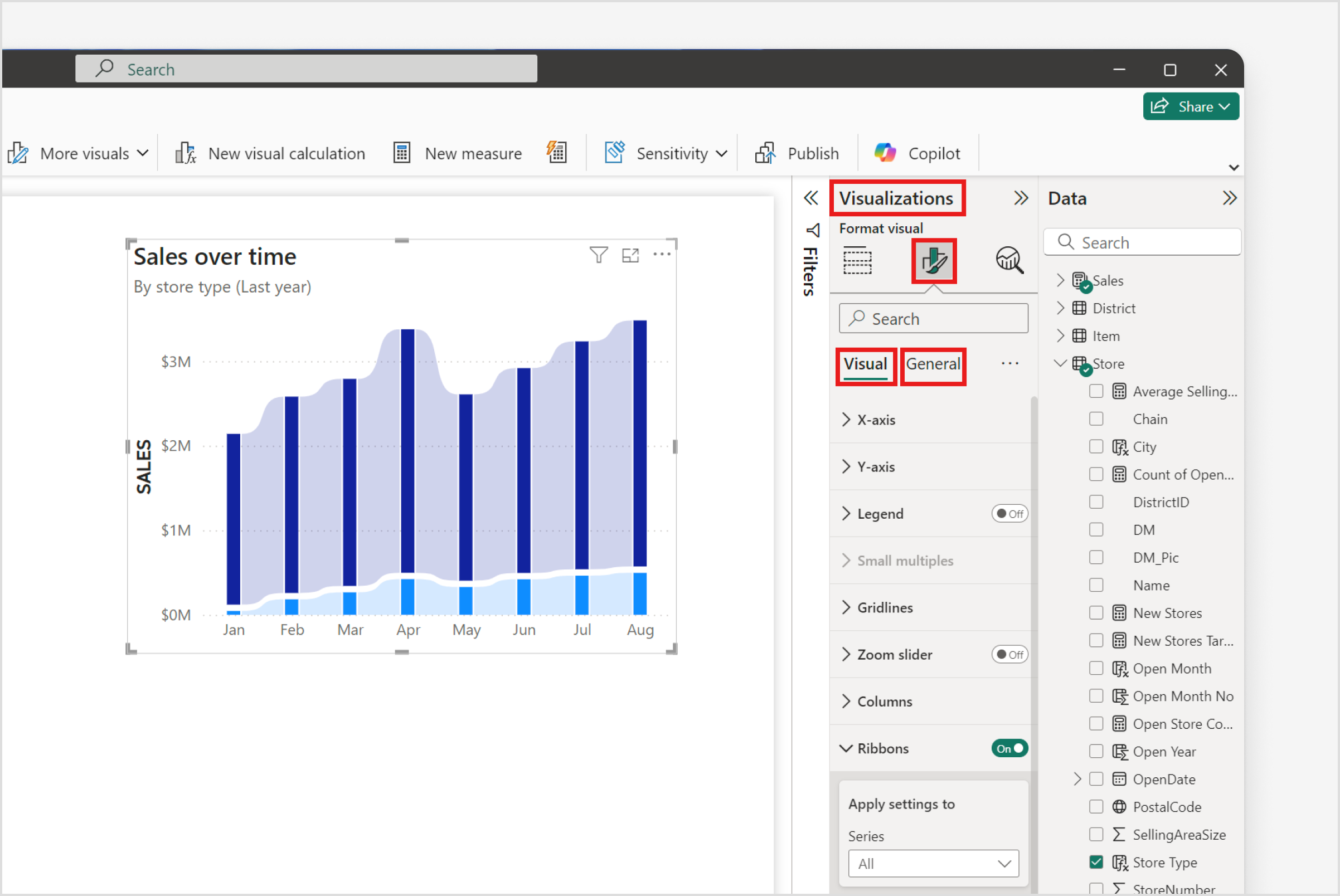

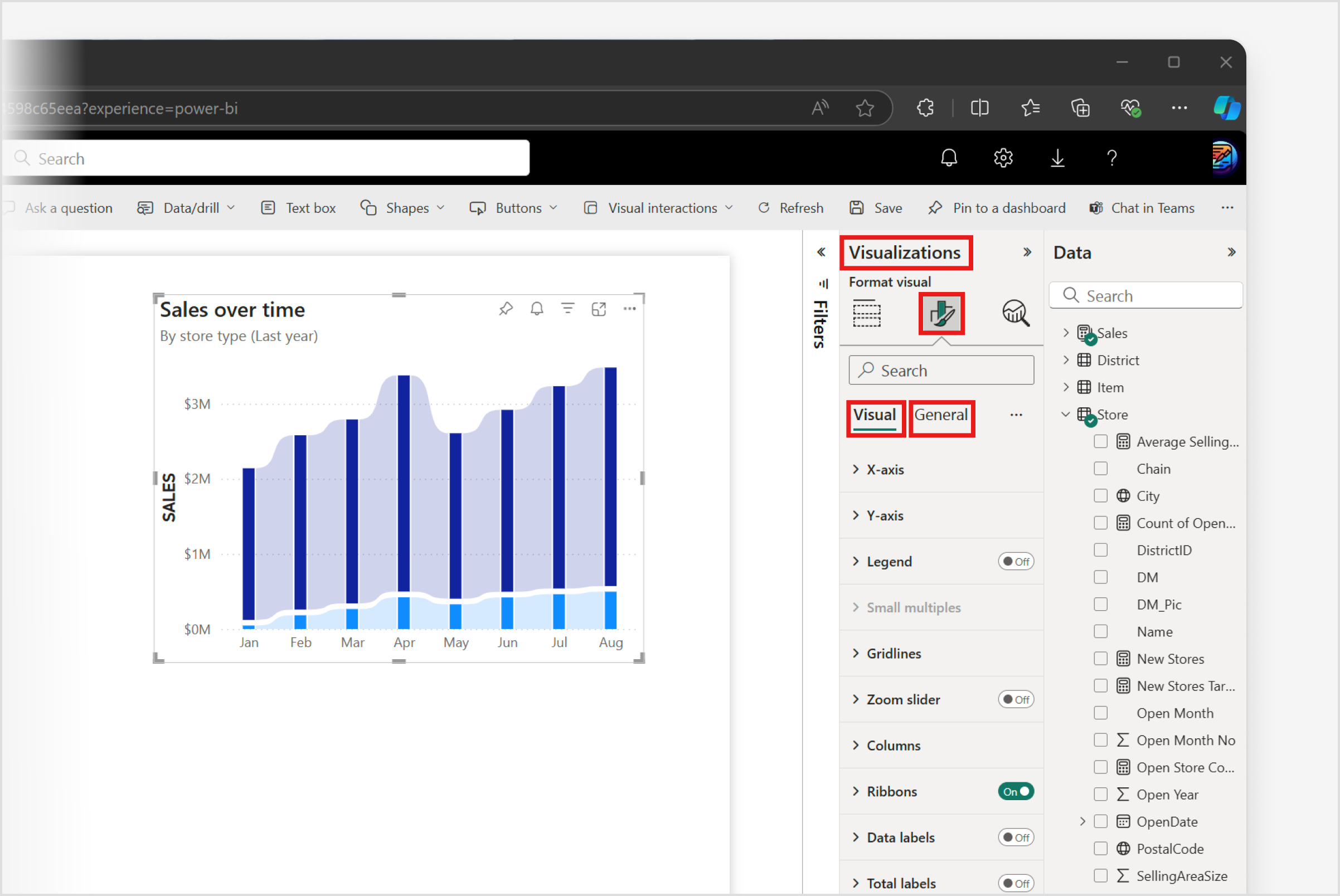

突出显示了“可视化效果”窗格的 Power BI Desktop 屏幕截图，同时突出显示了“设置视觉对象格式”图标以及“视觉对象”选项卡和“常规”选项卡。

注意

与 Power BI 同事共享报表时，你和这位同事都应具有独立的 Power BI Pro 许可证，或者将报表保存在高级容量中。

格式设置

X 轴

类型

只有在选择数字或日期/时间的单个数据字段时，x 轴选项中的“类型”设置才可用。

类型

此菜单提供设置轴类型的两个不同选项：

“连续”：该选项将数据值沿轴排列为均匀间隔的离散条目，而不考虑单个数据点之间的实际距离。
“分类”：选择此设置可确保表示所有数据值。轴会自动标记适当的时间增量，以准确反映数据分布。

范围

“范围”设置的可用性取决于将 x 轴类型“”配置为“连续”。将 X 轴类型指定为“连续”后，可以访问并调整此处显示的所有“范围”设置。

最大

此设置定义最终的轴值。如果未提供用户定义的值，则系统会根据数据自动分配最大值。此外，可以通过条件格式来确定此值。

最低

此设置将建立初始轴值。如果未提供用户定义的值，则系统会根据数据自动分配最小值。此外，可以通过条件格式来确定此值。

对数刻度

此切换为沿轴的值启用对数缩放，从而以数量级的指数增长有效地组织数据点。在处理跨越各种值的数据时，启用此切换可能很有用，使你能够更有效地可视化和比较数据点。

反转范围

此切换将修改轴方向。关闭（默认值）时，值从右到左递增。打开时，值从左到右递增。

值

可以打开或关闭 x 轴值的可见性，使其显示出来或将其隐藏。打开时，可以访问并调整此处显示的所有“值”设置。

字体

字体的外观由三个不同的控件决定：

字体系列：从预设字体系列中进行选择。
字号：字号可在 8 到 60 磅范围内进行调整。
字体样式：通常为默认值，还可以选择粗体、斜体或加下划线。

Color

此设置使你可以通过从调色板中进行选择或应用条件格式来自定义颜色。

显示单位

此设置提供多个选项用于定义显示单位，但仅在轴配置为“连续”时：

自动：单位根据数据值的大小动态调整。
无：按原样显示值，没有任何单位。
千：将值除以 1,000，并追加“K”后缀。
百万：将值除以 1,000,000，并追加“M”后缀。
十亿：将值除以 1,000,000,000，并追加“B”后缀。
万亿：将值除以 1,000,000,000,000，并追加“T”后缀。

值的小数位数

允许指定值的小数位数，但仅在轴配置为“连续”时，可选择范围从 0 到 15。

最大高度

此设置确定分配给轴的图表区域的比例，但仅当轴配置为“分类”时。该轴可以占据图表总区域 15% 到 50% 的范围，同时包括列和轴本身。

连接标签

此切换可将分层级别组合到一行中，而不是跨多个分层显示层次结构。若要在操作中观察此功能，请确保将多个数据字段应用于轴。

标题

可以打开或关闭 x 轴标题的可见性，使其显示出来或将其隐藏。打开时，可以访问并调整下面显示的所有“标题”设置。

标题文本

轴标题的默认文本自动派生自所使用的数据字段的名称，或者在涉及多个字段的情况下派生自最后一个数据字段的名称。但是，你可以将此标题自定义为其他文本。

样式

该菜单提供用于配置坐标轴标题的选项，但仅当轴值的显示单位设置为显示千、百万、数十亿或万亿时：

“仅显示标题”：此默认选项仅显示标题。如果“显示单位”设置为“无”，则显示标题仍然是唯一可用的选项。
“仅显示单位”：此选项仅展示在显示单位控件中确定的单位。
“显示两者”：“显示两者”同时显示标题和在显示单位控件中选择的单位。

字体

字体的外观由三个不同的控件决定：

字体系列：从预设字体系列中进行选择。
字号：字号可在 8 到 60 磅范围内进行调整。
字体样式：通常为默认值，还可以选择粗体、斜体或加下划线。

Color

此设置使你可以通过从调色板中进行选择或应用条件格式来自定义颜色。

Layout

仅当使用允许分类轴的某些类型的数据时，x 轴中的“布局”设置选项才可用。

最小类别宽度

可以在 20px 到 180px 的范围内指定此设置

Y 轴

范围

最大

此设置定义最终的轴值。如果未提供用户定义的值，则系统会根据数据自动分配最大值。此外，可以通过条件格式来确定此值。

最低

此设置将建立初始轴值。如果未提供用户定义的值，则系统会根据数据自动分配最小值。此外，可以通过条件格式来确定此值。

对数刻度

反转范围

此切换将修改轴方向。关闭（默认值）时，值从右到左递增。打开时，值从左到右递增。

值

可以打开或关闭 y 轴值的可见性，使其可见或将其隐藏。打开时，可以访问并调整此处显示的所有“值”设置。

字体

字体的外观由三个不同的控件决定：

字体系列：从预设字体系列中进行选择。
字号：字号可在 8 到 60 磅范围内进行调整。
字体样式：通常为默认值，还可以选择粗体、斜体或加下划线。

Color

此设置使你可以通过从调色板中进行选择或应用条件格式来自定义颜色。

显示单位

该菜单提供多个用于定义显示单位的选项：

无：按原样显示值，没有任何单位。
千：将值除以 1,000，并追加“K”后缀。
百万：将值除以 1,000,000，并追加“M”后缀。
十亿：将值除以 1,000,000,000，并追加“B”后缀。
万亿：将值除以 1,000,000,000,000，并追加“T”后缀。

值的小数位数

允许指定值的小数位数，可选择范围从 0 到 15。

切换轴位置

此切换将更改轴位置。关闭后，轴将保留在左侧。打开时，轴将移动到右侧。

标题

可以打开或关闭 y 轴标题的可见性，使其可见或将其隐藏。打开时，可以访问并调整此处显示的所有“标题”设置。

标题文本

样式

该菜单提供用于配置坐标轴标题的选项，但仅当轴值的显示单位设置为显示千、百万、数十亿或万亿时：

“仅显示标题”：此默认选项仅显示标题。如果“显示单位”设置为“无”，则显示标题仍然是唯一可用的选项。
“仅显示单位”：此选项仅展示在显示单位控件中确定的单位。
“显示两者”：“显示两者”同时显示标题和在显示单位控件中选择的单位。

字体

字体的外观由三个不同的控件决定：

字体系列：从预设字体系列中进行选择。
字号：字号可在 8 到 60 磅范围内进行调整。
字体样式：通常为默认值，还可以选择粗体、斜体或加下划线。

Color

此设置使你可以通过从调色板中进行选择或应用条件格式来自定义颜色。

图例

当数据字段在“生成”窗格中的“图例”字段框中处于活动状态时，此设置可访问。可以打开或关闭图例的可见性，使其可见或将其隐藏。打开时，可以访问并调整此处显示的所有“图例”设置。

选项

Position

使用此下拉菜单，用户可以选择多个选项来定义图例的位置：

左上方
顶部居中
右上方
左上角堆叠
右上角堆叠
居中左对齐
居中右对齐
左下方
底部居中
右下角

文本

字体

字体的外观由三个不同的控件决定：

字体系列：从预设字体系列中进行选择。
字号：字号可在 8 到 60 磅范围内进行调整。
字体样式：通常为默认值，还可以选择粗体、斜体或加下划线。

Color

此设置使你可以通过从调色板中进行选择或应用条件格式来自定义颜色。

标题

标题文本

图例的默认标题文本自动派生自使用的数据字段的名称。但是，此标题可以手动更改为其他文本。

请注意，标题文本没有字体或颜色设置，这些设置由图例的文本设置预定义。

小型序列图

当数据字段在“生成”窗格中的小型序列图字段框中处于活动状态时，小倍数的设置将变为可访问。但是，请务必注意，当 x 轴和图例共享同一数据字段时，小型序列图无法正常运行。

Layout

“行”

此设置为小型序列图建立垂直网格，使用户能够指定 1 到 19 之间的行数。指定行数和列数时，单个视觉对象中允许的小型序列图图表的最大数量为 36。

列

此设置为小型序列图建立垂直网格，使用户能够指定 1 和 19 之间的列数。指定行数和列数时，单个视觉对象中允许的小型序列图图表的最大数量为 36。

所有填充

此设置同时调整列和行内的填充。

自定义填充

激活此切换将显示一套用于精细填充调整的控件：- 内部列填充：修改每个网格中的垂直填充。 - 外部列填充：更改网格外围周围的垂直填充。 - 内部行填充：调整每个网格中的水平填充。 - 外部行填充：修改网格外边缘周围的水平填充。

边框

网格线

该菜单提供了多个选项，用于将网格线绘制到小型序列图网格：

全部
水平和垂直
仅水平
仅垂直

Color

此设置允许你通过从调色板中选择颜色来自定义颜色。

Transparency

“透明度”设置允许你调整透明度级别，从 0% 到 100% 不等，以实现完全透明度，使你可以实现微妙的效果或更明显的效果。

线条样式

该菜单提供三个选项来自定义线型模式：

实心：无分隔符的连续行。
虚线：由一系列短分段组成的线条。
虚线：由一系列点组成的线条。

宽度

宽度设置允许你定义粗细（以像素为单位），提供范围为 0（无）到 12（最宽）。

背景

Color

此设置使你可以通过从调色板中进行选择或应用条件格式来自定义颜色。默认情况下不应用填充颜色。

Transparency

“透明度”设置允许你调整透明度级别，从 0% 到 100% 不等，以实现完全透明度，使你可以实现微妙的效果或更明显的效果。

网格线

水平

可以打开或关闭水平网格线的可见性，使其可见或将其隐藏。打开后，你可以访问和调整此处所示的设置。

Color

此设置使你可以通过从调色板中进行选择或应用条件格式来自定义颜色。

Transparency

“透明度”设置允许你调整透明度级别，从 0% 到 100% 不等，以实现完全透明度，使你可以实现微妙的效果或更明显的效果。

线条样式

该菜单提供四个选项来自定义线型模式：

实心：无分隔符的连续行。
虚线：由一系列短分段组成的线条。虚线图案可以随线条宽度缩放。
虚线：由一系列点组成的线条。点状图案可以随线条宽度缩放。
自定义：此选项引入了虚线数组控件，允许用户定义的模式语法（短划线、间距等）。自定义模式可以随线条宽度缩放，你可以从平面、圆形或正方形选项中选择短划线线帽样式。请记住，短划线线帽功能可以极大地更改虚线数组中指定的线型外观。

虚线数组

虚线数组文本输入字段支持创建自定义行模式。输入数字序列，使用语法（短划线长度、间距长度）以像素为单位定义短划线和间距长度。

示例：“2 5 2 5”表示具有 2 像素短划线、5 像素间距，后跟另一个 2 像素短划线和 5 像素间距的图案。

短划线线帽

此下拉菜单确定线条的结束样式，提供如下选项：

平面：此线帽样式为每个短划线创建平端，使虚线的两端看起来整齐而突兀。
圆形：此线帽样式为每个短划线添加一个半圆形的圆角，给虚线一个更柔和和更连续的外观。
正方形：类似于平头，但具有一个更明显的正方形形状，延伸超过线条宽度，使短划线看起来像是两端有小方块。

按宽度缩放

当激活时，切换会自动调整线条模式以匹配线条宽度。停用后，线条模式保持不变（默认值）。此功能仅适用于虚线、点虚线或自定义缩放（按宽度）。

宽度

宽度设置允许你以像素为单位定义粗细，提供范围为 0（无）到 4（最宽）。

垂直

仅当轴设置为“连续”时，垂直网格线才可用。此功能使你可以根据需要灵活地显示或隐藏网格线。打开后，你可以访问和调整此处所示的设置。

Color

此设置使你可以通过从调色板中进行选择或应用条件格式来自定义颜色。

Transparency

“透明度”设置允许你调整透明度级别，从 0% 到 100% 不等，以实现完全透明度，使你可以实现微妙的效果或更明显的效果。

线条样式

该菜单提供四个选项来自定义线型模式：

实心：无分隔符的连续行。
虚线：由一系列短分段组成的线条。虚线图案可以随线条宽度缩放。
虚线：由一系列点组成的线条。点状图案可以随线条宽度缩放。
自定义：此选项引入了虚线数组控件，允许用户定义的模式语法（短划线、间距等）。自定义模式可以随线条宽度缩放，你可以从平面、圆形或正方形选项中选择短划线线帽样式。请记住，短划线线帽功能可以极大地更改虚线数组中指定的线型外观。

虚线数组

虚线数组文本输入字段支持创建自定义行模式。输入数字序列，使用语法（短划线长度、间距长度）以像素为单位定义短划线和间距长度。

示例：“2 5 2 5”表示具有 2 像素短划线、5 像素间距，后跟另一个 2 像素短划线和 5 像素间距的图案。

短划线线帽

此下拉菜单确定线条的结束样式，提供如下选项：

平面：此线帽样式为每个短划线创建平端，使虚线的两端看起来整齐而突兀。
圆形：此线帽样式为每个短划线添加一个半圆形的圆角，给虚线一个更柔和和更连续的外观。
正方形：类似于平头，但具有一个更明显的正方形形状，延伸超过线条宽度，使短划线看起来像是两端有小方块。

按宽度缩放

宽度

宽度设置允许你以像素为单位定义粗细，提供范围为 0（无）到 4（最宽）。

可以打开或关闭数据标签的可见性，使其可见或将其隐藏。打开后，你可以访问并调整此处显示的所有数据标签设置。

将设置应用于

通过“将设置应用于”功能，你可以跨所有系列全局配置格式设置选项，或专门针对它们。某些格式设置选项是所有系列独有的。

Series

当图例中指定了数据字段或 y 轴上存在多个字段时，下拉菜单将变为可用。此功能确保用户可以将必要的设置应用于所有系列或单个系列。

选项

“选项”下拉列表提供修改数据标签外观的设置集合。

方向

使用此下拉菜单，用户可以选择数据标签的垂直或水平方向。

Position

使用此下拉菜单，用户有四个选项来指定数据标签的位置：

Auto
内端部（顶部）
内中心（中间）
内底部（底部）

溢出文本

此切换允许标签扩展到它们所处形状的边界之外，请记住，仅当视觉对象中有足够的空间时，这些标签才会显示。

优化标签显示

此切换使截断和宽度控件能够增强可见性。

标题

“标题”切换可控制“系列”标题的可见性。启用后，一系列设置将变为可用，使用户可以完全调整“系列”标题的外观。

内容

使用此下拉菜单，用户可以选择“系列”名称作为显示的标题，或指定自定义标题并包含其他的数据字段，如下所示。

Data

只有在如上所述的“内容”下拉列表中选择了“自定义标题”选项时，此选项才可用。激活后，用户可以添加将显示为自定义标题的其他数据字段。

字体

字体的外观由三个不同的控件决定：

字体系列：从预设字体系列中进行选择。
字号：字号可在 8 到 60 磅范围内进行调整。
字体样式：通常为默认值，还可以选择粗体、斜体或加下划线。

Color

此设置使你可以通过从调色板中进行选择或应用条件格式来自定义颜色。

Transparency

“透明度”设置允许你调整透明度级别，从 0% 到 100% 不等，以实现完全透明度，使你可以实现微妙的效果或更明显的效果。

显示单位

该菜单提供多个用于定义显示单位的选项：

自动：单位根据数据值的大小动态调整。
无：按原样显示值，没有任何单位。
千：将值除以 1,000，并追加“K”后缀。
百万：将值除以 1,000,000，并追加“M”后缀。
十亿：将值除以 1,000,000,000，并追加“B”后缀。
万亿：将值除以 1,000,000,000,000，并追加“T”后缀。
自定义：允许用户自定义数据值在视觉对象中的显示方式。选择“自定义”选项后，格式代码输入字段将如下所示。

值的小数位数

允许指定值的小数位数，可选择范围从 0 到 15。

格式代码

仅当选择自定义显示单位时，格式代码设置才允许使用自定义格式代码（基于 Excel 格式代码）自定义值的显示格式或应用条件格式。格式代码更改数字、日期和其他数据类型的显示方式，例如使用 $#、###M 或日期作为 yyyy-MM-dd 格式设置数字格式，以确保以根据视觉对象的特定需求呈现数据。

显示空白为

此设置使用户可以自定义在可视化效果中显示空白值或缺失值的方式。如果留为空白，则不会显示任何内容，但用户可以指定自定义文本来表示空白值。

值

“值”切换使用户能够显示可视化中每个数据点的数据值。启用后，设置将变为可用，使用户可以完全调整数据值的外观。

字段

通过此设置，可以从数据模型中选择要在可视化中显示为数据标签的特定字段。

字体

字体的外观由三个不同的控件决定：

字体系列：从预设字体系列中进行选择。
字号：字号可在 8 到 60 磅范围内进行调整。
字体样式：通常为默认值，还可以选择粗体、斜体或加下划线。

Color

此设置使你可以通过从调色板中进行选择或应用条件格式来自定义颜色。

Transparency

“透明度”设置允许你调整透明度级别，从 0% 到 100% 不等，以实现完全透明度，使你可以实现微妙的效果或更明显的效果。

显示单位

该菜单提供多个用于定义显示单位的选项：

自动：单位根据数据值的大小动态调整。
无：按原样显示值，没有任何单位。
千：将值除以 1,000，并追加“K”后缀。
百万：将值除以 1,000,000，并追加“M”后缀。
十亿：将值除以 1,000,000,000，并追加“B”后缀。
万亿：将值除以 1,000,000,000,000，并追加“T”后缀。
自定义：允许用户自定义数据值在视觉对象中的显示方式。选择“自定义”选项后，格式代码输入字段将如下所示。

值的小数位数

允许指定值的小数位数，可选择范围从 0 到 15。

格式代码

显示空白为

详细信息

“详细信息”切换使用户可以显示可视化中每个数据点的详细信息。启用后，设置将变为可用，使用户可以完全调整数据值的外观。

字段

向用户提供添加其他数据字段的选项，该字段将显示为详细信息。

字体

字体的外观由三个不同的控件决定：

字体系列：从预设字体系列中进行选择。
字号：字号可在 8 到 60 磅范围内进行调整。
字体样式：通常为默认值，还可以选择粗体、斜体或加下划线。

Color

此设置使你可以通过从调色板中进行选择或应用条件格式来自定义颜色。

Transparency

“透明度”设置允许你调整透明度级别，从 0% 到 100% 不等，以实现完全透明度，使你可以实现微妙的效果或更明显的效果。

显示单位

该菜单提供多个用于定义显示单位的选项：

自动：单位根据数据值的大小动态调整。
无：按原样显示值，没有任何单位。
千：将值除以 1,000，并追加“K”后缀。
百万：将值除以 1,000,000，并追加“M”后缀。
十亿：将值除以 1,000,000,000，并追加“B”后缀。
万亿：将值除以 1,000,000,000,000，并追加“T”后缀。
自定义：允许用户自定义数据值在视觉对象中的显示方式。选择“自定义”选项后，格式代码输入字段将如下所示。

值的小数位数

允许指定值的小数位数，可选择范围从 0 到 15。

格式代码

显示空白为

背景

“背景”切换使用户可以在可视化效果中显示数据标签背后的背景色。禁用后，数据标签将直接叠加在图表上，而无需添加背景色。启用“背景”切换会在每个数据标签后面添加彩色背景，从而使用户可以调整此处显示的所有背景设置。

Color

此设置使你可以通过从调色板中进行选择或应用条件格式来自定义颜色。

Transparency

“透明度”设置允许你调整透明度级别，从 0% 到 100% 不等，以实现完全透明度，使你可以实现微妙的效果或更明显的效果。

标签总数

“总标签”切换使用户能够在可视化中显示一组数据点的总值。启用后，此处显示的设置将变为可用，从而使用户可以完全调整数据值的外观。

值

“值”设置使用户可以为字体、颜色、显示单位等配置格式设置选项，如此处所示。

字体

字体的外观由三个不同的控件决定：

字体系列：从预设字体系列中进行选择。
字号：字号可在 8 到 60 磅范围内进行调整。
字体样式：通常为默认值，还可以选择粗体、斜体或加下划线。

Color

此设置使你可以通过从调色板中进行选择或应用条件格式来自定义颜色。

显示单位

该菜单提供多个用于定义显示单位的选项：

自动：单位根据数据值的大小动态调整。
无：按原样显示值，没有任何单位。
千：将值除以 1,000，并追加“K”后缀。
百万：将值除以 1,000,000，并追加“M”后缀。
十亿：将值除以 1,000,000,000，并追加“B”后缀。
万亿：将值除以 1,000,000,000,000，并追加“T”后缀。

值的小数位数

允许指定值的小数位数，可选择范围从 0 到 15。

进行正负分离

此切换允许单独显示正值和负值，同时在同一可视化中显示列上方的一个值，以及列下方的另一个值。

背景

“背景”切换是用户可以在可视化效果中的总标签后面显示背景色。禁用后，数据标签将直接叠加在图表上，而无需添加背景色。

Color

此设置使你可以通过从调色板中进行选择或应用条件格式来自定义颜色。

Transparency

“透明度”设置允许你调整透明度级别，从 0% 到 100% 不等，以实现完全透明度，使你可以实现微妙的效果或更明显的效果。

绘图区背景

“绘图区背景”使用户可以在可视化效果中的列后面显示背景图像。添加图像后，更多设置将变为可用，从而使用户可以设置图像格式。

浏览

选中后，用户可以浏览其设备以添加将在后台显示的图像文件。

图像匹配度

图像拟合设置提供三个选项，如下拉菜单中所示：

正常： 此选项维护图像的原始大小。如果图像大于可用区域，则会相应地裁剪该图像以适应该区域。
适合： 此选项可缩减图像以适应可用区域，同时保持原始纵横比。虽然图像中没有一部分被裁剪，但如果图像的纵横比不同于你拟合图像的区域，则图像周围可能会显示空白空间。
填充： 此选项拉伸或压缩图像以完全填充可用区域。图像的纵横比可能不会保留，如果图像的纵横比不同于所填充的区域，则可能会导致失真。

Transparency

“透明度”设置允许你调整透明度级别，从 0% 到 100% 不等，以实现完全透明度，使你可以实现微妙的效果或更明显的效果。

参考线

参考线使你可以在视觉对象中添加上下文和基准，以在图表中显示关键值，如平均值、中位数或特定目标。请记住，数据模型必须具有必要的字段或度量值才能正常工作，并且必须是单个值，而不是范围。参考线可用于簇状柱形图、堆积柱形图或百分比堆积柱形图。

将设置应用于

通过“将设置应用于”功能，可为添加到视觉对象的每个参考行配置格式设置选项。如果有多个行，请选择要应用格式设置选项的行。

+ 添加行

选中后，用户可以向视觉对象添加参考线，然后选择如下所示的线条类型，该类型可以根据颜色、线型以及是否包含标签进行自定义。

类型

可以向柱形图添加几种类型的参考线，以提供包括：

常量线：在图表中保持不变的线条，对于标记特定值（如销售目标或历史基准）非常有用。
X 轴常量线：沿主轴的处于常量值的垂直线，可用于标记特定时间点或类别。
最小值线条：表示数据集中的最小值的线条。
最大值线条：表示数据集中的最大值的线条。
平均值线条：表示视觉对象中数据点的平均值的线条。
中值线条：表示视觉对象中数据点的中值的线条，提供分布中心感。
百分位线条：表示数据集中的特定百分位的线条，使你可以查看特定值与分布的其余部分的比较。

常量线适用于所有柱形图。 X 轴常量线也可用于所有柱形图，但仅在 X 轴设置为“连续”时适用。 最小值、最大值、平均值、中值和百分位线条仅适用于簇状柱形图。

Series

此“系列”设置仅在选择“常量”以外的任何线条类型时显示且可用。

Series

在指定了多个数据字段的实例中，这样就可以选择参考线引用的系列。

线条

将参考行添加到视觉对象时，默认情况下会激活“线条”切换功能。 “线条”切换使你可以访问和修改线条格式设置，以调整此处显示的参考线的外观。

值

此选项使用户可以根据线条类型指定固定值、日期或使用条件格式。

百分位数

此选项在视觉对象中包含百分位线条时，将百分位从 0% 配置为 100%。

Color

此设置使你可以通过从调色板中进行选择或应用条件格式来自定义颜色。

Transparency

“透明度”设置允许你调整透明度级别，从 0% 到 100% 不等，以实现完全透明度，使你可以实现微妙的效果或更明显的效果。

线条样式

该菜单提供四个选项来自定义线型模式：

实心：无分隔符的连续行。
虚线：由一系列短分段组成的线条。虚线图案可以随线条宽度缩放。
虚线：由一系列点组成的线条。点状图案可以随线条宽度缩放。
自定义：此选项引入了虚线数组控件，允许用户定义的模式语法（短划线、间距等）。自定义模式可以随线条宽度缩放，你可以从平面、圆形或正方形选项中选择短划线线帽样式。请记住，短划线线帽功能可以极大地更改虚线数组中指定的线型外观。

虚线数组

虚线数组文本输入字段支持创建自定义行模式。输入数字序列，使用语法（短划线长度、间距长度）以像素为单位定义短划线和间距长度。

示例：“2 5 2 5”表示具有 2 像素短划线、5 像素间距，后跟另一个 2 像素短划线和 5 像素间距的图案。

短划线线帽

此下拉菜单确定线条的结束样式，提供如下选项：

平面：此线帽样式为每个短划线创建平端，使虚线的两端看起来整齐而突兀。
圆形：此线帽样式为每个短划线添加一个半圆形的圆角，给虚线一个更柔和和更连续的外观。
正方形：类似于平头，但具有一个更明显的正方形形状，延伸超过线条宽度，使短划线看起来像是两端有小方块。

按宽度缩放

宽度

宽度设置允许你以像素为单位定义粗细，提供范围为 0（无）到 4（最宽）。

Position

使用此下拉菜单，用户可以通过多个选项来定义参考行的位置：

在后面：将参考线放在数据栏后面，以保持对数据本身的关注，同时仍提供参考点。这可以防止参考线在处理复杂图表时过度使用可视化效果，因为其中过多的前景元素会使图表难以阅读。
在前面：将参考线置于数据栏的前面，使其更可见和突出，这有助于突出显示特定的阈值或对分析至关重要的目标。此设置可以帮助你在没有任何视觉障碍的情况下查看数据与参考线的比较。

阴影区域

使用柱形图时，阴影区域是一项功能，你可通过它向图表添加阴影区域以突出显示特定数据范围。添加参考线后，可以指定阴影区域的范围和格式设置，包括其颜色和透明度。

Position

使用此下拉菜单，用户有两个选项来指定阴影区域相对于参考线的位置：

之前：指对参考线左侧的区域添加阴影。
之后：指对参考线右侧的区域添加阴影。

Color

此设置使你可以通过从调色板中进行选择或应用条件格式来自定义颜色。

Transparency

“透明度”设置允许你调整透明度级别，从 0% 到 100% 不等，以实现完全透明度，使你可以实现微妙的效果或更明显的效果。

背景

“背景”切换是用户可以在可视化效果中的总标签后面显示背景色。禁用后，数据标签将直接叠加在图表上，而无需添加背景色。

Color

此设置使你可以通过从调色板中进行选择或应用条件格式来自定义颜色。

Transparency

“透明度”设置允许你调整透明度级别，从 0% 到 100% 不等，以实现完全透明度，使你可以实现微妙的效果或更明显的效果。

数据标签

参考线的数据标签一目了然地提供了有关参考线的值或类别的信息。激活切换开关后，可以使用此处所示的设置来设置标签的格式并对其定位，以最适合图表视觉对象。

水平位置

通过此下拉菜单，用户有两个选项来指定参考线数据标签的水平位置：

左侧：将标签与参考线的左侧对齐，这在处理从左到右的阅读模式时非常有用。
右侧：将标签与参考线线的右侧对齐，这在图表左侧的信息密集时非常有用。

垂直位置

通过此下拉菜单，用户有两个选项来指定参考线数据标签的垂直位置：

上方：将标签置于参考线上方，这在希望避免与数据点重叠时非常有用。
下方：将标签置于参考线下方，这有助于将其与其他图表元素区分开来。

样式

该菜单提供用于配置数据标签上显示的内容的选项，并提供三个选项供选择：

数据值：显示参考线表示的数据的值。
名称：显示参考线的名称。
两者：同时显示数据值和参考线的名称。

Color

此设置使你可以通过从调色板中进行选择或应用条件格式来自定义颜色。

Transparency

“透明度”设置允许你调整透明度级别，从 0% 到 100% 不等，以实现完全透明度，使你可以实现微妙的效果或更明显的效果。

显示单位

此设置提供多个选项用于定义显示单位，但仅在轴配置为“连续”时：

自动：单位根据数据值的大小动态调整。
无：按原样显示值，没有任何单位。
千：将值除以 1,000，并追加“K”后缀。
百万：将值除以 1,000,000，并追加“M”后缀。
十亿：将值除以 1,000,000,000，并追加“B”后缀。
万亿：将值除以 1,000,000,000,000，并追加“T”后缀。

格式代码

值的小数位数

允许指定值的小数位数，可选择范围从 0 到 15。

误差线

柱形图中的误差线是图形表示形式，直观地表示数据点中的不确定性程度。当确切值与趋势或模式不一样重要时，误差线至关重要。较小的误差线表明测量更精确，而较大的误差线则表明可变性更高和可靠性更低。它们是数据可视化的最佳做法，它们为报表增添了一定程度的专业性，显示你已考虑并呈现了数据的变化性。

将设置应用于

通过“将设置应用于”功能，你可以为每个系列单独配置格式设置选项，选择要为其启用误差线的系列，然后单独设置每个系列的格式。

选项

“选项”设置有助于定制误差线，以适应数据的上下文以及你想要通过可视化传达的消息。

已启用

激活后，“选项”切换将启用以下设置。

类型

从以下选项中选择：

按字段：指定另一个字段的值以确定每个误差线的上限和下限，使你可以根据特定条件自定义误差线。
按百分比：以列或形状所表示值的指定百分比在它们所属的列或形状的上方和下方扩展。
按百分位数：根据图表上每个 X 轴值的聚合数据点计算边界。结果可能出人意料，因此了解统计含义至关重要。
按标准偏差：误差线的最常见统计处理，根据基础数据的标准偏差表示每个数据点周围的可变性。

上限

表示数据点的最大值或限制，定义预期实际值下降的上限范围。

下限

表示数据点的最小值或限制，定义预期实际值下降的下限范围。

与度量的关系

这是指相对于主要测量值如何计算误差线。下面是定义误差线的两种方法：

“绝对值”：表示上限或下限的精确值，以强调数据点周围精确的不确定性范围。
“相对值”：表示上限或下限与度量值本身之间的差异，以关注与度量值的偏差，而不考虑特定值。

保持对称

启用后，误差线在数据点的上方和下方相等扩展，强调整体可变性，而不会区分正偏差和负偏差。

条形图

配置本文前面所述的选项后，“条形图”切换可在视觉对象中启用误差线。启用后，可以根据需求对误差线进行格式设置，以使用此处所示的设置来最好地适应视觉对象。

匹配列颜色

当激活时，切换将对齐系列颜色并隐藏颜色设置；停用时，它会显示颜色设置。

条形图颜色

此设置允许你通过从调色板中选择颜色来自定义颜色。

宽度

宽度设置允许你以像素为单位定义粗细，提供范围为 1 到 10（最宽）。

标记形状

“标记形状”设置提供八个不同的形状作为条形图标记，或者，如果你更喜欢没有标记，则可以选择“无”。

标记大小

此设置允许以像素为单位定义标记大小，范围从 1 到 10。

边框颜色

仅当“选项”切换（如本文前面所述）激活时，才会显示“工具提示”切换。然后，可以启用“工具提示工具提示切换，并获得此处所示设置的访问权限授权。此顺序切换设计可确保你能够以结构化有序的方式自定义视觉元素。

标签格式

格式设置提供四个选项：

“绝对值”：该选项显示与报告值的实际数值偏差，以便了解每个数据点可能与其真实值相差多少。
“相对值（数字）”：该选项将数值偏差显示为相对于参考点的比例或比率，以帮助了解差异的重要性。
“相对值（百分比）”：该选项显示一个百分比相对误差，该误差侧重于参考点的百分比偏差。
“范围”：该选项表示数据点的上限和下限之间的跨度，表示潜在的可变性。
