使用 HPC Pack 设置一个运行 MPI 应用程序的 Windows RDMA 群集
重要
经典 VM 将于 2023 年 3 月 1 日停用。
如果从 ASM 使用 IaaS 资源，请在 2023 年 3 月 1 日之前完成迁移。 我们建议你尽快进行切换，以利用 Azure 资源管理器中的许多增强功能。
有关详细信息，请参阅在 2023 年 3 月 1 日之前将 IaaS 资源迁移到 Azure 资源管理器。
在 Azure 中使用 Microsoft HPC Pack 和支持 RDMA 的 HPC VM 大小设置 Windows RDMA 群集，以运行并行消息传递接口 (MPI) 应用程序。 在 HPC Pack 群集中设置支持 RDMA 且基于 Windows Server 的节点时，MPI 应用程序会在 Azure 中利用基于远程直接内存访问 (RDMA) 技术的低延迟、高吞吐量网络实现高效通信。
HPC Pack 群集部署选项
Microsoft HPC Pack 是一款无需额外费用的工具，可用于创建本地 HPC 群集或在 Azure 中运行 Windows/Linux HPC 应用程序。 HPC Pack 中包括适用于 Windows 消息传递接口的 Microsoft 实现 (MS-MPI) 的运行时环境。 配合使用支持 RDMA 的实例（此类实例运行受支持的 Windows Server 操作系统）时，HPC Pack 可高效地运行访问 Azure RDMA 网络的 Windows MPI 应用程序。
本文介绍使用 Microsoft HPC Pack 2012 R2 设置 Windows RDMA 群集的以下两种方案，并提供详细指南链接。
- 方案 1. 部署计算密集型辅助角色实例 (PaaS)
- 方案 2. 在计算密集型 VM (IaaS) 中部署计算节点
方案 1：部署计算密集型辅助角色实例 (PaaS)
从现有的 HPC Pack 群集，添加运行在云服务 (PaaS) 中的 Azure 辅助角色实例（Azure 节点）形式的额外计算资源。 此功能（也称为从 HPC Pack“迸发到 Azure”）支持一定范围的辅助角色实例大小。 添加 Azure 节点时，请指定一个支持 RDMA 的大小。
从现有群集（通常在本地）迸发到支持 RDMA 的 Azure 实例时需注意以下事项和步骤。 可以使用类似的过程，将辅助角色实例添加到部署在 Azure VM 中的 HPC Pack 头节点。
注意
有关使用 HPC Pack 迸发到 Azure 的教程，请参阅使用 HPC Pack 设置混合群集。 请注意，以下步骤中的注意事项仅适用于支持 RDMA 的 Azure 节点。
步骤
部署和配置 HPC Pack 2012 R2 头节点
从 Microsoft 下载中心下载 HPC Pack 安装包。 有关 Azure 迸发部署准备工作的要求和说明，请参阅使用 Microsoft HPC Pack 迸发到 Azure 辅助角色实例。
在 Azure 订阅中配置管理证书
配置证书以保护头节点与 Azure 之间的连接。 有关选项和过程，请参阅为 HPC Pack 配置 Azure 管理证书的方案。 对于测试部署，HPC Pack 安装默认 Microsoft HPC Azure 管理证书，用户可以将该证书快速上传到 Azure 订阅。
创建新的云服务和存储帐户
使用 Azure 门户为部署创建云服务（经典）和存储帐户（经典）。 请在可使用 H 系列、A8 或 A9 大小的区域内创建这些资源。 按 区域查看 Azure 产品。
创建 Azure 节点模板
在 HPC 群集管理器中使用“创建节点模板”向导。 有关步骤，请参阅“使用 Microsoft HPC Pack 部署 Azure 节点的步骤”中的创建 Azure 节点模板。
对于初始测试，我们建议在模板中配置手动可用性策略。
向群集添加节点
在 HPC 群集管理器中使用“添加节点”向导。 有关详细信息，请参阅向 Windows HPC 群集中添加 Azure 节点。
指定节点大小时，请选择一个支持 RDMA 的实例大小。
注意
在每个使用计算密集型实例“迸发到 Azure”的部署中，除了指定的 Azure 辅助角色实例外，HPC Pack 至少还会将两个支持 RDMA 的实例（例如 A8）自动部署为代理节点。 代理节点使用分配给订阅的内核，并会与 Azure 辅助角色实例一起产生费用。
启动（预配）节点并使它们联机以运行作业
在 HPC 群集管理器中选择节点，并使用“启动”操作。 设置完成时，在 HPC 群集管理器中选择节点，并使用“联机”操作。 节点将准备运行作业。
将作业提交到群集
使用 HPC Pack 作业提交工具来运行群集作业。 请参阅 Microsoft HPC Pack：作业管理。
停止（取消预配）节点
完成运行作业后，使节点脱机，并在 HPC 群集管理器中使用“停止”操作。
方案 2：在计算密集型 VM (IaaS) 中部署计算节点

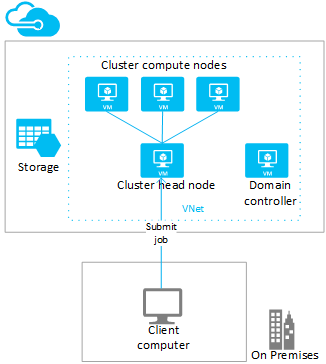

在此方案中，可以将 HPC Pack 头节点和群集计算节点部署到 Azure 虚拟网络中的 VM 上。 HPC Pack 在 Azure VM 中提供了多个部署选项，包括自动部署脚本和 Azure 快速入门模板。 例如，以下注意事项和步骤指导使用 HPC Pack IaaS 部署脚本在 Azure 中自动部署 HPC Pack 2012 R2 群集。
步骤
在客户端计算机上运行 HPC Pack IaaS 部署脚本，创建群集头节点和计算节点 VM
从 Microsoft 下载中心下载 HPC Pack IaaS 部署脚本包。
若要准备客户端计算机、创建脚本配置文件并运行脚本，请参阅使用 HPC Pack IaaS 部署脚本创建 HPC 群集。
有关部署支持 RDMA 的计算节点的注意事项，请参阅高性能计算 VM 大小并注意以下内容：
虚拟网络：在可使用 H 系列、A8 或 A9 大小的区域中，指定一个新的虚拟网络。 按 区域查看 Azure 产品。
Windows Server 操作系统：若要支持 RDMA 连接，请为计算节点 VM 指定兼容的 Windows Server 操作系统，例如 Windows Server 2012 R2。
云服务：由于该脚本使用经典部署模型，因此群集 VM 是通过 Azure 云服务（配置文件中的
ServiceName设置）部署的。 建议在两个不同的云服务中分别部署头节点和计算节点。头节点大小：在此方案中，请考虑至少将头节点设为 A4（特大）大小。
HpcVmDrivers 扩展：部署大小为 A8 或 A9、运行 Windows Server 操作系统的计算节点时，部署脚本会自动安装 Azure VM 代理和 HpcVmDrivers 扩展。 HpcVmDrivers 扩展将驱动程序安装在计算节点 VM 上，以便它们可以连接到 RDMA 网络。 在支持 RDMA 的 H 系列 VM 上，必须手动安装 HpcVmDrivers 扩展。 请参阅高性能计算 VM 大小。
群集网络配置：部署脚本会自动设置拓扑 5 中的 HPC Pack 群集（企业网络上的所有节点）。 此拓扑是 VM 中所有 HPC Pack 群集部署所必需的。 以后请不要更改群集网络拓扑。
使计算节点联机以运行作业
在 HPC 群集管理器中选择节点，并使用“联机”操作。 节点将准备运行作业。
将作业提交到群集
连接到头节点以提交作业，或将本地计算机设置为执行此操作。 有关信息，请参阅向 Azure 中的 HPC 群集提交作业。
使节点脱机并停止（解除分配）节点
完成运行作业后，请在 HPC 群集管理器中使节点脱机。 然后，使用 Azure 管理工具来关闭这些节点。
在群集上运行 MPI 应用程序
示例：在 HPC Pack 群集上运行 mpipingpong
若要验证支持 RDMA 的实例的 HPC Pack 部署，请在群集上运行 HPC Pack mpipingpong 命令。 mpipingpong 在配对的节点之间反复发送数据包，以计算启用了 RDMA 的应用程序网络的延迟和吞吐量度量值以及统计信息。 此示例显示了使用群集 mpiexec 命令运行 MPI 作业（在此示例中为 mpipingpong）的典型模式。
此示例假定在“突发到 Azure”配置中添加了 Azure 节点， ([方案 1] (#scenario-1.-deploy-compute-intensive-worker-role-instances- (PaaS) 本文) 。 如果在 Azure VM 群集中部署了 HPC Pack，则需要修改命令语法以指定不同的节点组，并设置其他环境变量以将网络流量定向到 RDMA 网络。
在群集上运行 mpipingpong：
在头节点或正确配置的客户端计算机上，打开“命令提示符”。
若要估计四节点的 Azure 迸发部署中节点对之间的延迟时间，请键入以下命令提交使用小数据包大小和多个迭代来运行 mpipingpong 的作业：
job submit /nodegroup:azurenodes /numnodes:4 mpiexec -c 1 -affinity mpipingpong -p 1:100000 -op -s nul该命令将返回提交的作业的 ID。
如果在 Azure VM 上部署了 HPC Pack 群集，请指定包含在单个云服务中部署的计算节点 VM 的节点组，并按如下所示修改 mpiexec 命令：
job submit /nodegroup:vmcomputenodes /numnodes:4 mpiexec -c 1 -affinity -env MSMPI_DISABLE_SOCK 1 -env MSMPI_PRECONNECT all -env MPICH_NETMASK 172.16.0.0/255.255.0.0 mpipingpong -p 1:100000 -op -s nul完成该作业后，如果要查看输出（在此例中为作业的任务 1 的输出），请键入以下命令：
task view <JobID>.1其中 <JobID> 是提交的作业的 ID。

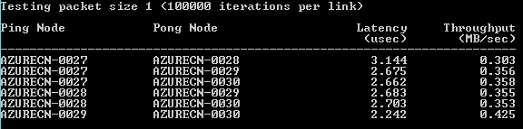

输出将包含类似于下面的延迟结果。
若要估计 Azure 迸发节点对之间的吞吐量，请键入以下命令，提交使用大数据包和几个迭代来运行 mpipingpong 的作业：
job submit /nodegroup:azurenodes /numnodes:4 mpiexec -c 1 -affinity mpipingpong -p 4000000:1000 -op -s nul该命令将返回提交的作业的 ID。
在 Azure VM 上部署的 HPC Pack 群集中，修改步骤 2 中所示的命令。
完成该作业后，如果要查看输出（在此例中为作业的任务 1 的输出），请键入以下命令：

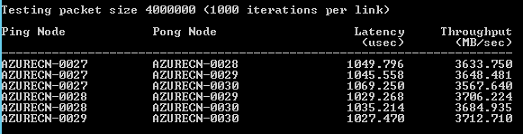

task view <JobID>.1输出将包含类似于下面的吞吐量结果。
MPI 应用程序注意事项
在 Azure 中使用 HPC Pack 运行 MPI 应用程序时请注意以下事项。 某些注意事项只适用于 Azure 节点（在“迸发到 Azure”配置中添加的辅助角色实例）的部署。
Azure 会定期对云服务中的辅助角色实例进行重新预配，且不会事先通知（例如，出于系统维护目的，或者在实例失败时）。 如果在实例运行 MPI 作业的同时重新预配，该实例将丢失数据并回到首次部署它时的状态，进而可能导致 MPI 作业失败。 用于单个 MPI 作业的节点越多，该作业的运行时间就会越长，在某一作业正在运行时重新预配其中一个实例的可能性就越大。 如果在部署中将单个节点指定为文件服务器，则也应考虑此情况。
无需使用支持 RDMA 的实例即可在 Azure 中运行 MPI 作业。 可以使用 HPC Pack 支持的任何实例大小。 但是，若要运行较大规模的 MPI 作业且这些作业易受连接节点的网络的延迟和带宽影响，建议使用支持 RDMA 的实例。 如果使用其他大小运行易受延迟和带宽影响的 MPI 作业，建议运行小型作业，其中单个任务仅在几个节点上运行。
部署到 Azure 实例的应用程序将受到与应用程序关联的许可条款的限制。 请向商业应用程序的供应商咨询有关在云中运行的许可或其他限制。 并非所有供应商都提供即用即付许可。
Azure 实例需要进一步设置才能访问本地节点、共享和许可证服务器。 例如，要使 Azure 节点能够访问本地许可证服务器，可以配置站点到站点 Azure 虚拟网络。
若要在 Azure 实例上运行 MPI 应用程序，必须通过运行 hpcfwutil 命令，向这些实例上的 Windows 防火墙注册每个 MPI 应用程序。 这样便可以在防火墙动态分配的端口上进行 MPI 通信。
注意
对于“迸发到 Azure”部署，还可以配置一个防火墙例外命令，以便在添加到群集的所有新 Azure 节点上自动运行。 在运行 hpcfwutil 命令并确认应用程序正常工作后，可以将该命令添加到 Azure 节点的启动脚本。 有关详细信息，请参阅对 Azure 节点使用启动脚本。
HPC Pack 使用 CCP_MPI_NETMASK 群集环境变量为 MPI 通信指定可接受地址范围。 从 HPC Pack 2012 R2 开始，CCP_MPI_NETMASK 群集环境变量仅影响已加入域的群集计算节点（在本地或 Azure VM 中）之间的 MPI 通信。 该变量会被已添加到“迸发到 Azure”配置中的节点忽略。
MPI 作业不能跨部署在不同云服务中的 Azure 实例运行（例如，不能在使用不同节点模板的“迸发到 Azure”部署中或部署在多个云服务中的 Azure VM 计算节点上运行）。 如果有使用不同节点模板启动的多个 Azure 节点部署，则 MPI 作业必须仅在一组 Azure 节点上运行。
在向群集添加 Azure 节点并且使它们处于联机状态时，HPC 作业计划程序服务会立即尝试启动这些节点上的作业。 如果只有一部分的工作负荷可以在 Azure 上运行，请确保更新或创建作业模板以定义可在 Azure 上运行的作业类型。 例如，要确保使用某一作业模板提交的作业仅在 Azure 节点上运行，可以向该作业模板中添加“节点组”属性并且选择 AzureNodes 作为所需值。 要为 Azure 节点创建自定义组，可以使用 Add-HpcGroup HPC PowerShell cmdlet。
后续步骤
- 使用 HPC Pack 的替代方法是使用 Azure Batch 服务进行开发，以便在 Azure 中的计算节点池上运行 MPI 应用程序。 请参阅在 Azure Batch 中使用多实例任务运行消息传递接口 (MPI) 应用程序。
