倾斜转换

项目
03/20/2017

查看在 SkiaSharp 中倾斜转换如何创建倾斜图形对象

在 SkiaSharp 中，倾斜转换会使图形对象倾斜，例如此图像中的阴影：

倾斜阴影文本程序中的倾斜效果示例

倾斜会将矩形转换为平行四边形，但倾斜后椭圆形仍是椭圆形。

尽管 Xamarin.Forms 会定义转换、缩放和旋转的属性，但 Xamarin.Forms 中没有对应于倾斜的属性。

SKCanvas 的 Skew 方法接受水平倾斜和垂直倾斜的两个参数：

public void Skew (Single xSkew, Single ySkew)

第二个 Skew 方法将这些参数组合在单个 SKPoint 值中：

public void Skew (SKPoint skew)

但是，不太可能单独使用这两种方法之一。

“倾斜试验”页允许你试验介于 -10 和 10 之间的倾斜值。文本字符串位于页面左上角，并具有从两个 Slider 元素获取的倾斜值。下面是 SkewExperimentPage 类中的 PaintSurface 处理程序：

void OnCanvasViewPaintSurface(object sender, SKPaintSurfaceEventArgs args)
{
    SKImageInfo info = args.Info;
    SKSurface surface = args.Surface;
    SKCanvas canvas = surface.Canvas;

    canvas.Clear();

    using (SKPaint textPaint = new SKPaint
    {
        Style = SKPaintStyle.Fill,
        Color = SKColors.Blue,
        TextSize = 200
    })
    {
        string text = "SKEW";
        SKRect textBounds = new SKRect();
        textPaint.MeasureText(text, ref textBounds);

        canvas.Skew((float)xSkewSlider.Value, (float)ySkewSlider.Value);
        canvas.DrawText(text, 0, -textBounds.Top, textPaint);
    }
}

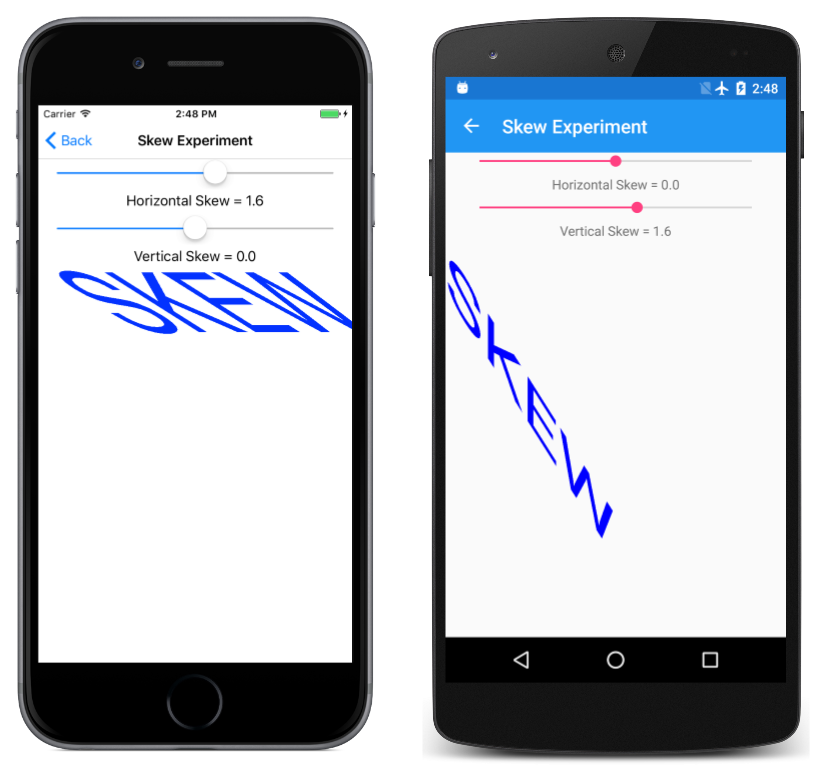

xSkew 参数的正数值会使文本底部向右移动，其负数值会使文本底部向左移动。 ySkew 的正数值会使文本右侧向下移动，其负数值会使文本右侧向上移动：

如果 xSkew 值是 ySkew 值的负值，则结果为旋转，但也会有所缩放。

转换公式如下所示：

x' = x + xSkew · y

y' = ySkew · x + y

例如，对于正数 xSkew 值，转换后的 x' 值会随着 y 的增加而增加。这就是导致倾斜的原因。

如果三角形宽为 200 像素，高度为 100 像素，其左上角位于点 (0, 0)，并且以 1.5 的 xSkew 值呈现，则会得到以下平行四边形：

倾斜转换对矩形的影响

底边的坐标具有 100 的 y 值，因此向右移动了 150 像素。

对于 xSkew 或 ySkew 的非零值，只有点 (0, 0) 保持不变。该点可以被视为是倾斜的中心。如果需要倾斜中心作为其他内容（通常会是这种情况），则没有 Skew 方法会提供该功能。需要将 Translate 调用与 Skew 调用显式合并。若要将倾斜居中于 px 和 py，请进行以下调用：

canvas.Translate(px, py);
canvas.Skew(xSkew, ySkew);
canvas.Translate(-px, -py);

复合转换公式为：

x' = x + xSkew · (y – py)

y' = ySkew · (x – px) + y

如果 ySkew 为零，则不会使用 px 值。该值与 ySkew 和 py 类似，是不相关的。

你可能会觉得用倾斜角来表示倾斜更合适，例如本图中的角度 α：

倾斜转换对带有倾斜角度的矩形的影响

150 像素移动量与 100 像素垂直量的比值就是该角度的正切值，在本例中为 56.3 度。

“倾斜角度试验”页的 XAML 文件类似于“倾斜角度”页，但 Slider 元素的范围从 –90 度到 90 度不等。 SkewAngleExperiment 代码隐藏文件使页面上的文本居中，并使用 Translate 将倾斜中心设置为页面中心。代码底部的短 SkewDegrees 方法会将角度转换为倾斜值：

void OnCanvasViewPaintSurface(object sender, SKPaintSurfaceEventArgs args)
{
    SKImageInfo info = args.Info;
    SKSurface surface = args.Surface;
    SKCanvas canvas = surface.Canvas;

    canvas.Clear();

    using (SKPaint textPaint = new SKPaint
    {
        Style = SKPaintStyle.Fill,
        Color = SKColors.Blue,
        TextSize = 200
    })
    {
        float xCenter = info.Width / 2;
        float yCenter = info.Height / 2;

        string text = "SKEW";
        SKRect textBounds = new SKRect();
        textPaint.MeasureText(text, ref textBounds);
        float xText = xCenter - textBounds.MidX;
        float yText = yCenter - textBounds.MidY;

        canvas.Translate(xCenter, yCenter);
        SkewDegrees(canvas, xSkewSlider.Value, ySkewSlider.Value);
        canvas.Translate(-xCenter, -yCenter);
        canvas.DrawText(text, xText, yText, textPaint);
    }
}

void SkewDegrees(SKCanvas canvas, double xDegrees, double yDegrees)
{
    canvas.Skew((float)Math.Tan(Math.PI * xDegrees / 180),
                (float)Math.Tan(Math.PI * yDegrees / 180));
}

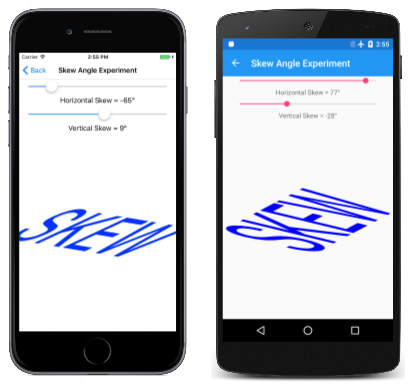

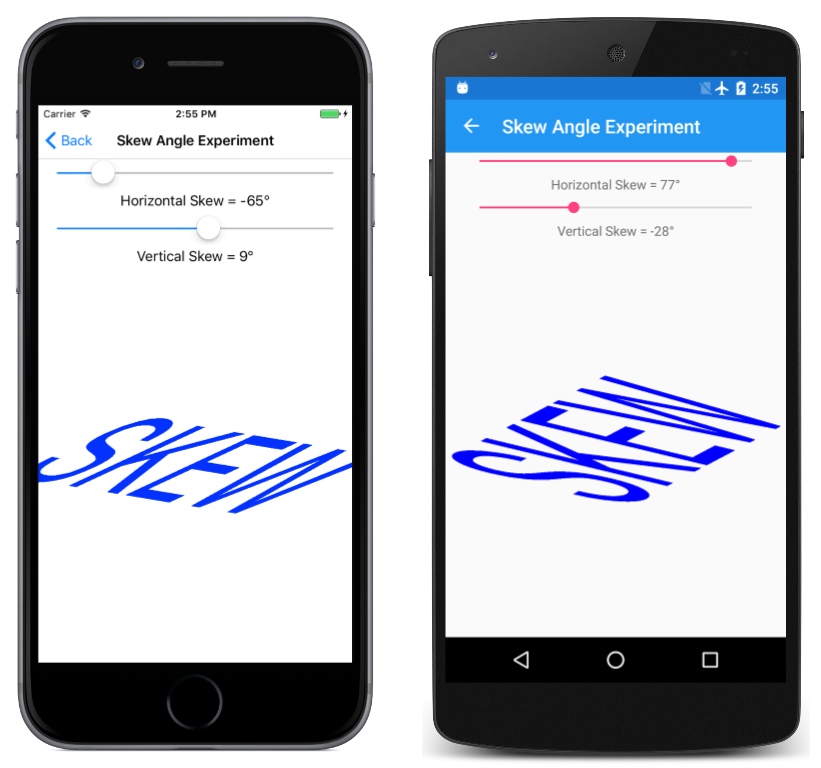

当角度接近正 90 度或负 90 度时，正切值会接近无穷大，但最多 80 度左右的角度是可用的：

如 "斜体文字"页面所示，小幅负水平倾斜可模仿斜体或斜体文字。 ObliqueTextPage 类显示其完成方式：

void OnCanvasViewPaintSurface(object sender, SKPaintSurfaceEventArgs args)
{
    SKImageInfo info = args.Info;
    SKSurface surface = args.Surface;
    SKCanvas canvas = surface.Canvas;

    canvas.Clear();

    using (SKPaint textPaint = new SKPaint()
    {
        Style = SKPaintStyle.Fill,
        Color = SKColors.Maroon,
        TextAlign = SKTextAlign.Center,
        TextSize = info.Width / 8       // empirically determined
    })
    {
        canvas.Translate(info.Width / 2, info.Height / 2);
        SkewDegrees(canvas, -20, 0);
        canvas.DrawText(Title, 0, 0, textPaint);
    }
}

void SkewDegrees(SKCanvas canvas, double xDegrees, double yDegrees)
{
    canvas.Skew((float)Math.Tan(Math.PI * xDegrees / 180),
                (float)Math.Tan(Math.PI * yDegrees / 180));
}

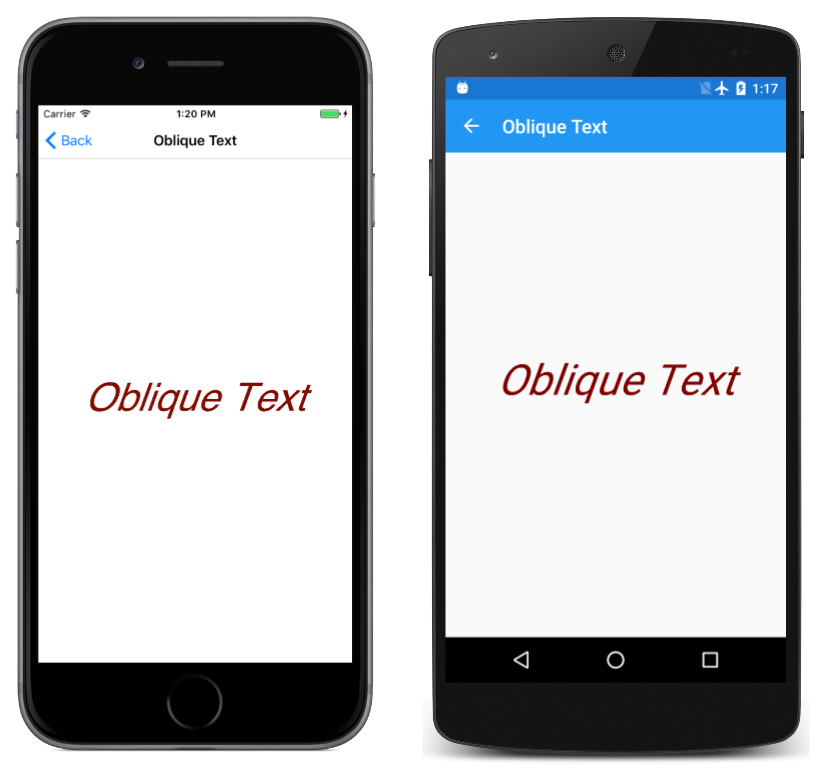

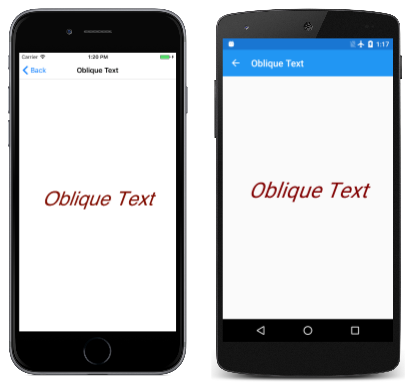

SKPaint 的 TextAlign 属性设置为 Center。如果没有任何转换，带 (0, 0) 坐标的 DrawText 调用会将文本定位在左上角基线的水平中心。 SkewDegrees 会将文本相对于基线水平倾斜 20 度。 Translate 调用会将文本基线的水平中心移动到画布中心：

倾斜阴影文本页面演示了如何使用 45 度倾斜和垂直比例的组合来制作偏离文字的文字阴影。下面是 PaintSurface 处理程序的相关部分：

using (SKPaint textPaint = new SKPaint())
{
    textPaint.Style = SKPaintStyle.Fill;
    textPaint.TextSize = info.Width / 6;   // empirically determined

    // Common to shadow and text
    string text = "Shadow";
    float xText = 20;
    float yText = info.Height / 2;

    // Shadow
    textPaint.Color = SKColors.LightGray;
    canvas.Save();
    canvas.Translate(xText, yText);
    canvas.Skew((float)Math.Tan(-Math.PI / 4), 0);
    canvas.Scale(1, 3);
    canvas.Translate(-xText, -yText);
    canvas.DrawText(text, xText, yText, textPaint);
    canvas.Restore();

    // Text
    textPaint.Color = SKColors.Blue;
    canvas.DrawText(text, xText, yText, textPaint);
}

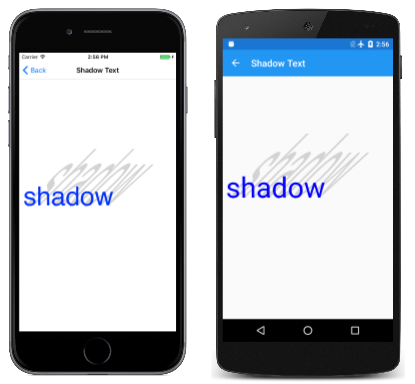

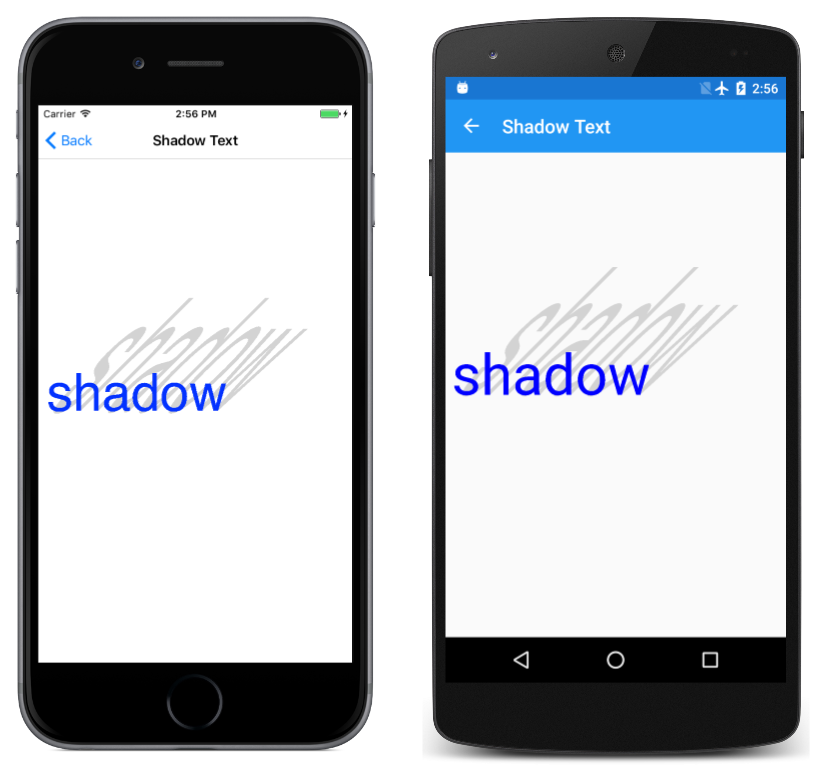

首先显示阴影，然后显示文本：

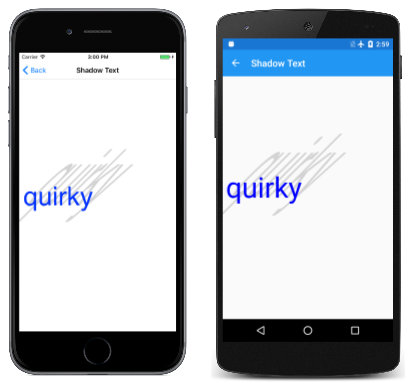

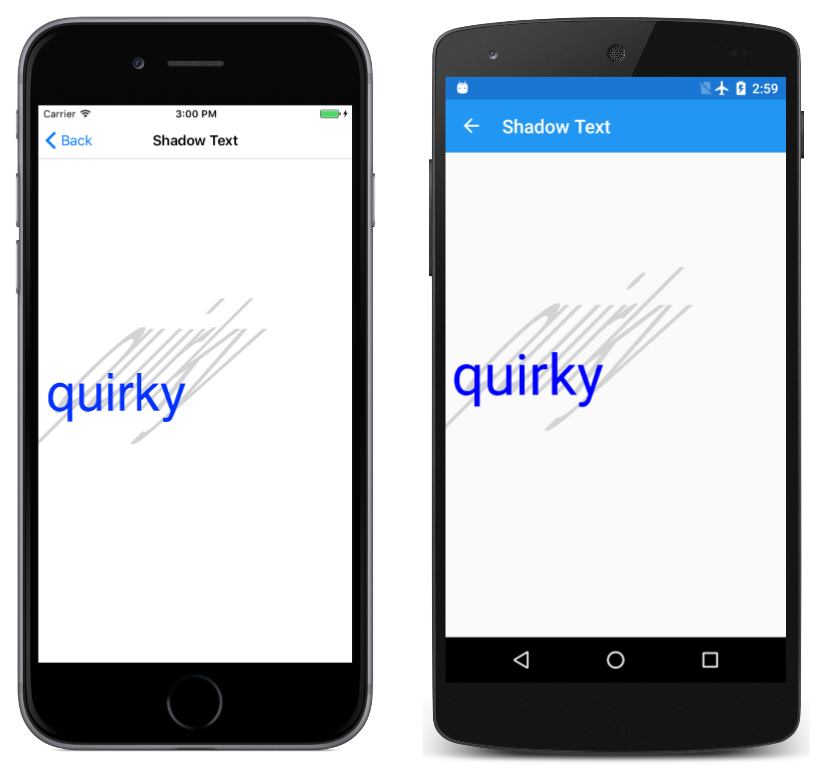

传递给 DrawText 方法的垂直坐标指示文本相对于基线的位置。这与用于倾斜中心的垂直坐标相同。如果文本字符串包含下行字符，此方法将不起作用。例如，将单词“quirky”替换为“Shadow”，结果如下：

阴影和文本仍与基线对齐，但效果看起来不太对。若要修复此问题，需要获取文本边界：

SKRect textBounds = new SKRect();
textPaint.MeasureText(text, ref textBounds);

需要根据下行字母的高度进行调整 Translate 调用：

canvas.Translate(xText, yText + textBounds.Bottom);
canvas.Skew((float)Math.Tan(-Math.PI / 4), 0);
canvas.Scale(1, 3);
canvas.Translate(-xText, -yText - textBounds.Bottom);

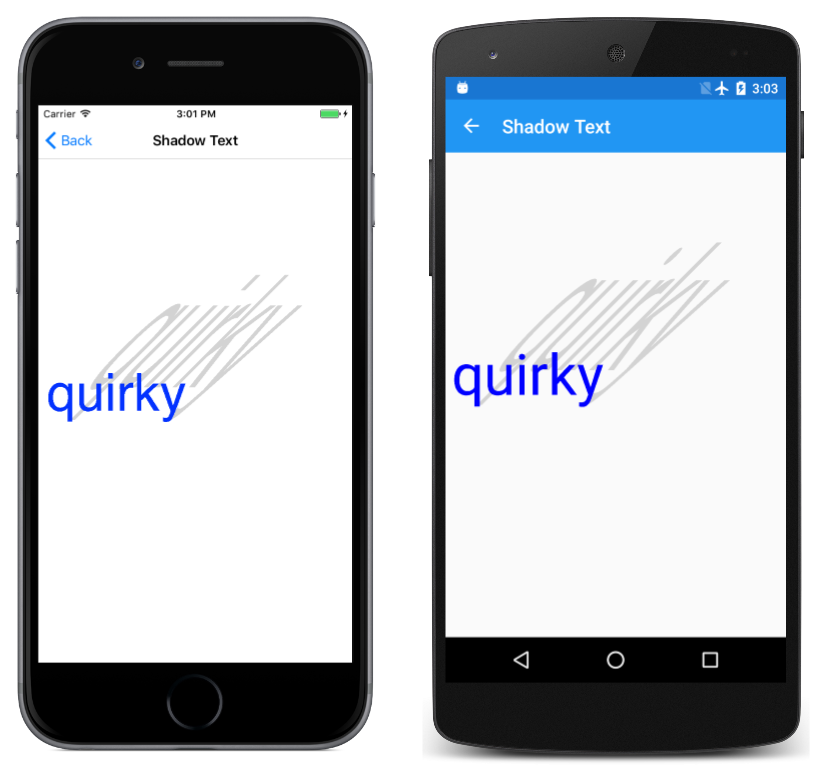

现在，阴影从这些下行字符的底部延伸：
