Analytics Platform System (APS) 使用可缩放的组件，以便你可以根据业务需求购买适当的处理和存储量。 订购 APS 时，需要这些核心硬件组件的组合。 特定硬件供应商可能使用不同的命名约定或具有其他组件。

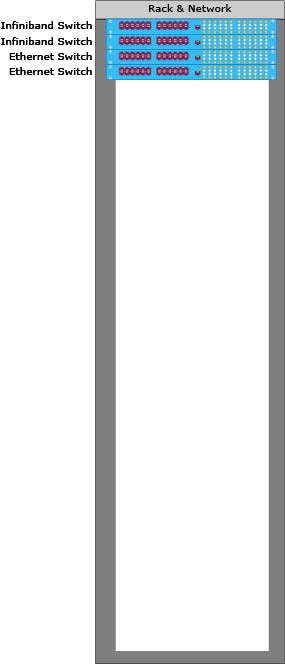

机架和网络
APS 组件全部存储在适合数据中心的一个或多个机架中。 每个机架都有电源分配单元 (PDU)、两个 InfiniBand 交换机和两个以太网交换机。
数据缩放单元
数据缩放单元包含用于处理和存储用户数据的数据主机和直接附加存储 (DAS)。 要添加容量，请根据硬件供应商支持的配置添加数据缩放单元。 随着数据缩放单元数量的增长，需要根据需要添加额外的机架和网络组件，以提供更多的电源、网络和机架基础结构。
数据主机
数据主机是专用于处理用户数据的服务器。 Parallel Data Warehouse (PDW) 在每个数据主机上运行一个计算节点。 对于 HPE 设备，数据缩放单元有两个数据主机。 对于 Dell 和 Quanta 设备，数据缩放单元有三个数据主机。
直连存储
直接附加存储 (DAS) 是连接到数据主机的磁盘池。 所有数据主机都可以访问任何磁盘。 作为非共享体系结构的一部分，在数据主机上运行的计算节点不会共享单个磁盘。 但是，为了实现高可用性，会共享存储访问，每个数据主机都可以访问任何磁盘。

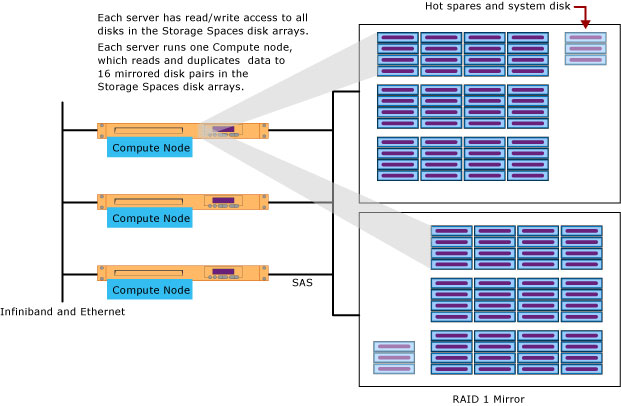

数据缩放单元体系结构 - DELL 和 Quanta

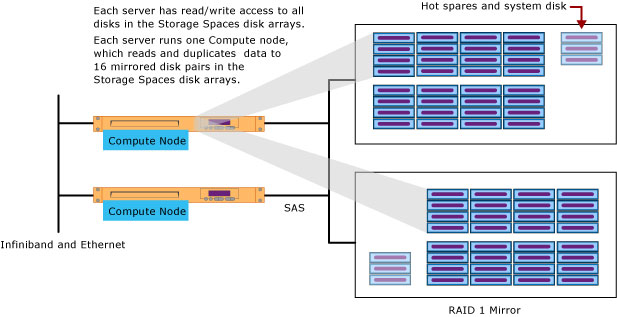

数据缩放单元体系结构 - HPE
数据缩放单元说明
数据缩放单元为每个计算节点提供一台服务器（主机），以及一个附加有串行附加 SCSI (SAS) 的直接附加磁盘阵列。 在存储柜中，磁盘阵列分为两半，每一半都有冗余电源。 Windows Server 存储空间通过跨 RAID 1 镜像磁盘复制数据来管理用户数据。 每个磁盘对中的磁盘存储在磁盘阵列的不同半部分。
磁盘阵列还包含热备用磁盘和系统磁盘。 如果磁盘发生故障，存储空间将使用正常运行磁盘上的数据的良好副本重新生成热备用数据的副本。 这是一项重要的自我修复功能，有助于防止数据丢失。
计算节点的磁盘总数：
DELL 有 96 个磁盘 =（3 台服务器）*（每台服务器 16 个磁盘）*（2 个用于冗余磁盘）。
HPE 有 64 个磁盘 =（2 台服务器）*（每台服务器 16 个磁盘）*（2 个用于冗余磁盘）。
此外，每个磁盘阵列都有热备用磁盘和系统磁盘。
为了获得高可用性，当计算节点故障转移时，它仍可以通过数据缩放单元中的其他主机运行和访问其用户数据。 必须至少运行一个直接附加的物理主机，否则对存储的数据访问将丢失。
对于磁盘大小，直接附加存储可以有 1、2 或 3 TB 的磁盘驱动器。 所有数据缩放单元必须具有相同大小的磁盘。
基本缩放单元
基本缩放单元包含设备所需的最小大脑电源主机数、数据主机数和直接附加存储数。 它包括以下组件。
编排主机
此服务器运行 PDW 的大脑。
被动主机
此服务器提供高可用性。 如果编排或数据主机上出现故障，则它已联机并准备好运行作业。 编排主机、被动主机和数据缩放单元服务器配置为 Windows 故障转移群集。 设备中的每个机架都需要一个被动主机。
可选被动主机
要添加进一步冗余，你可以选择将第二个被动主机添加到基本缩放单元。
数据缩放单元
基本缩放单元包括一个数据缩放单元，该单元放置在机架底部。

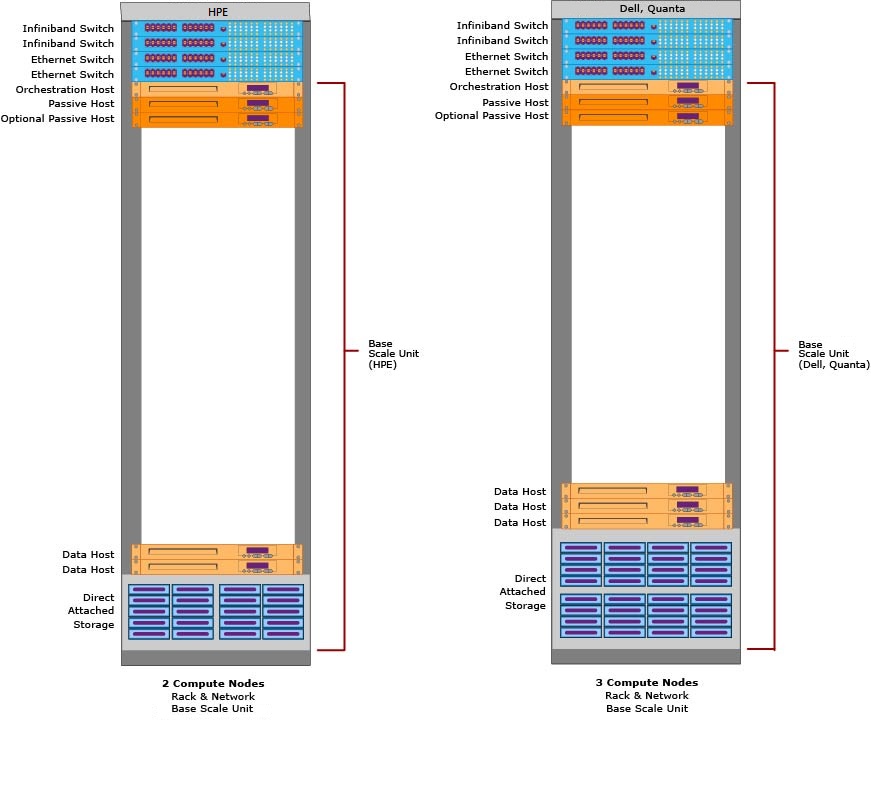

此图显示了基本缩放单元以及机架和网络。 这是 Analytics Platform System 设备的最低配置。
