本文介绍如何为 Azure Arc 实例启用的 SQL Server 配置通信，以便它连接到 Azure 而无需通过 Internet 路径。
此设计在 Azure 中部署转发代理服务器，以允许 SQL Server 通过站点到站点 VPN 或 ExpressRouteConnection 与专用 IP 地址进行通信。 代理通过 Azure 主干网络与 Arc URL 通信。

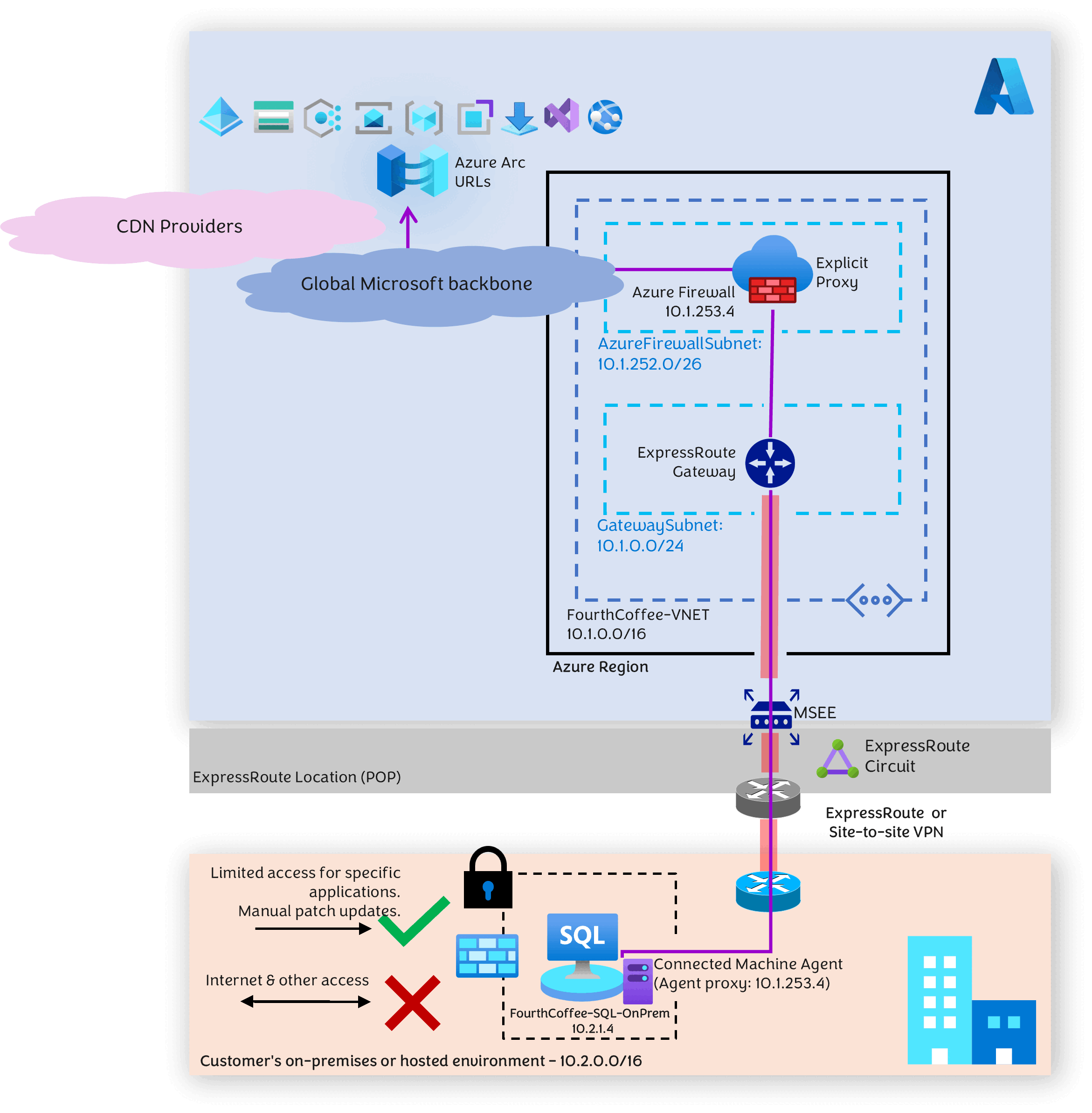

下图表示此模式。
对于转发代理，请选择以下任一项：
Azure 防火墙显式代理（预览版）功能，它是平台即服务（PaaS）网络安全服务。
或
第三方代理服务器网络虚拟设备（NVA）。
此图显示了 Azure 防火墙显式代理。
用例
在以下情况下，将此体系结构用于由 Azure Arc 启用的 SQL Server：
SQL Server 实例是隔离和保护的。
Azure Connected Machine 代理只能通过 Azure 虚拟网络中托管的专用 IP 与转发代理通信。 转发代理与之通信的 URL 和公共 IP（用于访问与 Arc 相关的 URL）位于 Microsoft 主干内，而不是通过 Internet。 因此，流量不会通过公共 Internet。
SQL Server 实例与转发代理之间的流量必须安全。 在上图中，ExpressRoute 描绘了 SQL 服务器与转发代理之间的连接，但也可以使用站点到站点 VPN 来实现。
流量通过 ExpressRoute 的专用对等互连而非公共对等互连传输。
代理配置在 Arc Connected Machine 代理中执行，而不是在 OS 级别执行。 此配置可能不会影响与安全相关的策略。
Arc 通信通过端口 443 进行加密，使用 ExpressRoute 或站点到站点 VPN 增加了额外的安全层。
先决条件 - 具有两个子网的 Azure 虚拟网络
此体系结构需要在 Azure 中使用两个子网的虚拟网络。 以下步骤为站点到站点 VPN 而不是 ExpressRoute 做好准备。
- 为 Azure VPN 网关创建 虚拟网络 和子网。
- 为 Azure 防火墙创建单独的子网。
后面的步骤将 Azure 防火墙部署为转发代理。
在 SQL Server 和 Azure 之间创建 VPN
创建从 SQL Server 位置到 Azure 的站点到站点 VPN。
请按照教程：使用 Azure 门户创建和管理 VPN 网关中的步骤来创建 VPN 网关。
在创建站点到站点 VPN 之前，请先创建本地网络网关。 请按照教程：在 Azure 门户中创建站点到站点 VPN 连接中的步骤操作。
创建防火墙并配置代理
- 创建 Azure 防火墙以及防火墙管理器。
- 将 Azure 防火墙显式代理（预览版）设置配置为充当转发代理。
- 创建规则以允许 SQL Server IP （
10.2.1.4）。
Azure Connected Machine 代理使用该规则通过防火墙出站访问 https。
使用 Azure Arc 连接 SQL Server
从 Azure 门户生成载入脚本。 如此处所述， 将 SQL Server 连接到 Azure Arc。
运行脚本以安装配置正确的 Azure Connected Machine 代理。 可以在生成脚本时配置代理设置。
在本文中，我们在安装 Arc Connected Machine 代理扩展后更新专用路径代理设置。
配置 Azure Connected Machine 代理
若要配置 Azure Connected Machine 代理，请使用 azcmagent CLI：
设置代理 URL
azcmagent config set proxy.url "http://<ip address>:8443"验证代理 URL
azcmagent config get proxy.url控制台返回当前代理 URL。
验证代理是否已连接。
azcmagent show | find | "Agent Status"控制台返回代理状态。 如果配置代理，控制台将返回：
Agent Status: Connected
绕过 URL
你可能需要将代理配置为绕过某些 URL 以便不通过代理进行访问，而是允许直接访问。 如果需要支持专用终结点，则绕过代理 URL。 有关详细信息，请参阅 专用终结点的代理旁路。
为日志分析配置防火墙
还可以将防火墙配置为将其日志发送到 Azure Log Analytics。 有关详细信息，请查看 监视 Azure 防火墙。
清理资源
如果不打算继续使用此应用程序，请删除这些资源。
若要从 Azure 门户删除资源，请执行以下作：
- 在搜索框中输入资源组的名称，从搜索结果中选择它。
- 选择“删除资源组”。
- 在 键入资源组名称时确认资源组名称，然后选择“删除”。
