在 VMM 中使用存储空间直通部署群集

本文介绍如何在 System Center - Virtual Manager （VMM） 构造中设置具有存储空间直通（S2D）的群集。 可以设置几种类型的群集：

  • 在同一群集中运行计算和存储资源的超融合部署。
  • 计算和存储在单独的环境中运行的非聚合部署。 存储组件是使用 S2D 和横向扩展文件服务器（SOFS）生成的，为 VM 和应用提供独立可缩放的存储存储库。

开始之前

  • 确保运行 VMM 2016 或更高版本。
  • 群集中的 Hyper-V 主机应运行安装了 Hyper-V 角色并配置为托管 VM 的 Windows Server 2016 或更高版本。
  • 在启用 S2D 之前，应在群集中节点的主机上设置网络。
  • 对于超聚合部署，可以在将现有 Hyper-V 群集添加到 VMM 构造时或从 VMM 构造中的独立 Hyper-V 主机创建群集时启用 S2D。 当前无法在使用 Nano 操作系统的裸机计算机部署的 Hyper-V 群集上启用 S2D。

部署超聚合群集

可以使用与任何其他 Hyper-V 群集相同的方法在 VMM 构造中部署超聚合群集：

  • 在 VMM 构造中当前管理的 Hyper-V 群集上启用 S2D。
  • 将现有的 Hyper-V 群集添加到 VMM fabric，不论是否启用 S2D。
  • 预配 Hyper-V 群集并从现有的 Hyper-V 主机启用 S2D。
  • 从裸机服务器在启用 S2D 的情况下预配 Hyper-V 群集。
  • 在使用 Nano 操作系统的裸机计算机部署的 Hyper-V 群集上，当前无法在超融合部署中启用 S2D。

部署步骤

  1. 在 VMM 构造中创建 Hyper-V 群集，并在其上启用 S2D。 或者，如果已在 VMM 外部配置了 S2D 群集，则将其添加到 VMM 构造。
  2. 在群集上设置网络。 了解详细信息。
  3. 修改存储池，并创建群集共享卷（CSV）。
  4. 在群集上部署 VM。

创建群集

  1. 选择结构 资源>创建>Hyper-V 群集。

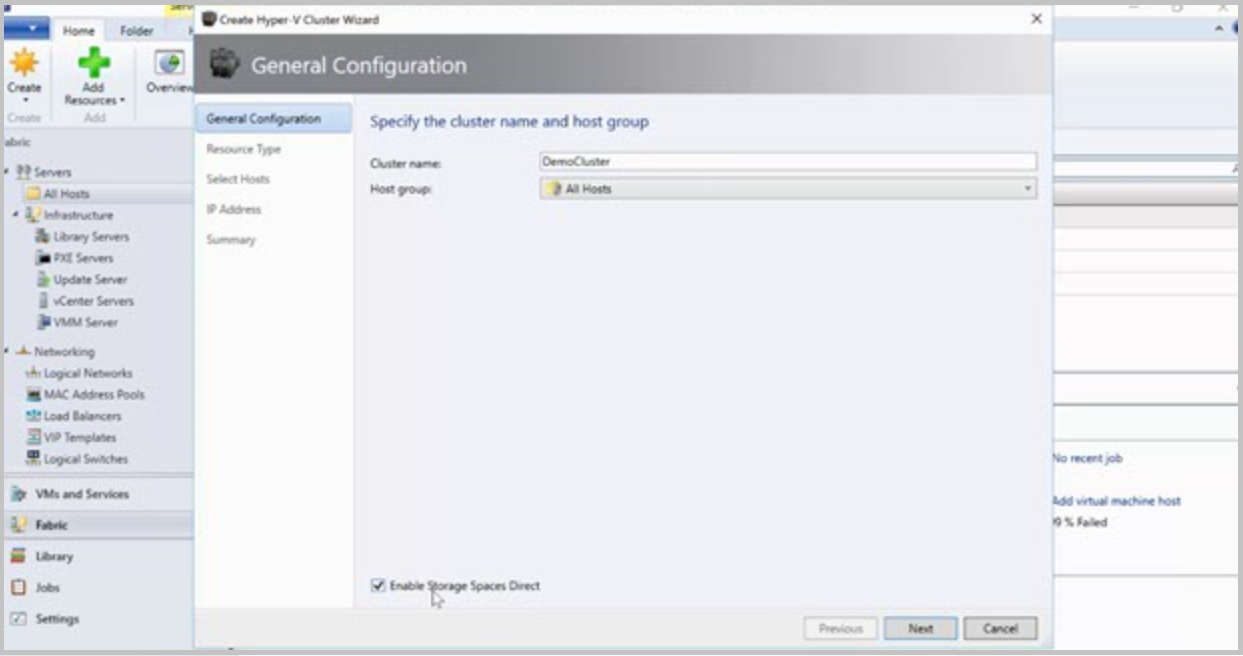

  2. 在“常规配置”中，指定群集名称，选择主机组，然后选择“启用存储空间直通”。
  3. 其余步骤与使用现有服务器创建 Hyper-V 主机群集的说明相同。 请注意，启用 S2D 后，必须验证群集。

创建群集时，VMM 执行以下操作：

  1. 在每个主机上：
    • 安装文件服务器角色。
    • 安装故障转移群集功能。
    • 启用存储副本和重复数据删除。
  2. 验证群集配置。
  3. 创建群集。
  4. 启用 S2D，并创建与向导中提供的名称相同的存储池。

添加现有群集

  1. 选择 VM 和服务，右键单击“ 所有主机”，然后选择“ 添加 Hyper-V 主机和群集”。
  2. 如果群集不在 VMM 域中，请选择 Windows Server 计算机位于不受信任的 Active Directory 域中。
  3. 指定群集并提供运行身份帐户。 这会将主机群集添加到 VMM。
  4. 如果未启用 S2D，则需要在群集属性上启用它。

管理池并创建 CSV

在群集上设置网络后，创建 CSV。

  1. 选择结构>存储>阵列，右键单击存储空间直通群集，然后选择>管理池。 如果需要，请更改默认创建的池的名称。
  2. 若要创建卷，请右键单击群集，然后选择>属性>共享卷。
  3. 在“创建卷向导”>“容量”中，可以指定卷的大小、文件系统、复原和存储分层选项。 创建卷时，将自动创建虚拟磁盘。

如果使用 PowerShell，则会自动使用 Enable-ClusterS2D autoconfig=true 选项创建池和存储层。

部署虚拟机

VM 可以直接部署在超聚合群集上。 其虚拟硬盘被放置在创建的卷上。 可以 像创建和部署其他任何 VM 一样创建和部署这些 VM。

部署非聚合部署

在聚合部署中，计算和存储在单独的环境中运行。 存储组件是使用 S2D 和横向扩展文件服务器（SOFS）生成的，为 VM 和应用提供独立可缩放的存储存储库。

设置 SOFS 群集并启用 S2D

  1. 选择“构造资源>>

  2. 在“常规配置”中，指定群集名称，选择主机组，然后选择直接附加到每个群集节点的存储（存储空间直通）。

    显示“创建存储空间直接群集”的屏幕截图。

  3. 在 资源类型中，在要添加到群集的服务器上指定具有本地管理员权限的 RunAs 帐户，并指定是添加现有的 Windows 服务器还是裸机计算机。

  4. 在 群集节点中，定义要添加到群集的计算机列表。

  5. 在 “摘要 ”页上，确认设置并选择“ 完成”。

如果要将其他节点添加到 SOFS 群集，VMM 会自动发现与节点关联的任何磁盘。 修改存储池并选择要添加的新磁盘时，VMM 会将这些磁盘提供给使用该池支持的共享的主机和 VM。 详细了解 如何将节点添加到 SOFS。

添加启用了 S2D 的现有 SOFS 群集

  1. 选择 Fabric>添加资源、存储设备。
  2. 在“添加资源向导”中，选择 基于 Windows 的文件服务器。
  3. 在 发现范围中，指定群集 IP 地址或 FQDN，提供具有群集访问权限的运行方式帐户，如果需要，请检查群集是否位于另一个域中。
  4. 在"存储设备"中，选择要添加到 VMM 结构的 SOFS。 仅当添加提供程序之后，才能将分类分配给池。
  5. 在“摘要”中，检查设置并完成向导。

管理池并创建 CSV

  1. SOFS 群集位于 VMM 构造中后，右键单击“>管理池”。 选择“新建”以创建池。
  2. 在“新建存储池向导”>“常规”中，输入池的名称和分类。
  3. 在 物理磁盘中，选择要创建池的虚拟磁盘。 重新扫描并检查池是否显示在存储>阵列中。
  4. 现在您可以从池中创建文件共享。 选择“ 创建文件共享”。
  5. 在“创建文件共享向导”的“常规”>中，指定共享名称，然后选择应从中进行存储的池。
  6. 在容量中，指定共享大小和设置。
  7. 在“摘要”中验证设置。 创建共享后，在存储池下添加新的 CSV。

后续步骤

  • 在 Hyper-V 主机或群集的属性中指定文件共享路径。 详细了解 如何预配存储。
