为 VMware HCX 创建服务网格

  • 5 分钟

站点配对、网络配置文件和计算配置文件配置完成后，下一步就是为 VMware HCX 管理器设置服务网格。 服务网格还使 VMware HCX 管理器能够将虚拟机 (VM) 从已启用 VMware HCX 的源站点（本地）迁移到已启用 VMware HCX 的目标站点（Azure VMware 解决方案）。

什么是服务网格？

服务网格提供专用的基础结构抽象层，有助于简化源站点和目标站点之间的网络传输。 服务网格使工作负载和应用程序服务能够将站点之间通信所需的网络组件分离。 服务网格可在 VMware HCX 管理器管理的任意两个站点之间实现安全且经过优化的网络传输结构。 启用服务网格后，可以将 VMware vSphere VM 迁移到 Azure VMware 解决方案。

创建服务网格

要使用 Azure VMware 解决方案成功建立服务网格，必须满足以下网络要求：

要求 原因
UDP 端口 500/4500 需要在 VMware HCX 连接器上行链路和 Azure VMware 解决方案 HCX 云上行链路网络配置文件地址间打开这些端口。
VMware HCX 管理器所需的端口 请参阅本模块末尾的 VMware HCX URL。 URL 提供源站点和目标站点之间所需的开放端口的完整列表。

确认网络端口并测试其处于打开状态后，可以执行以下步骤来启用服务网格：

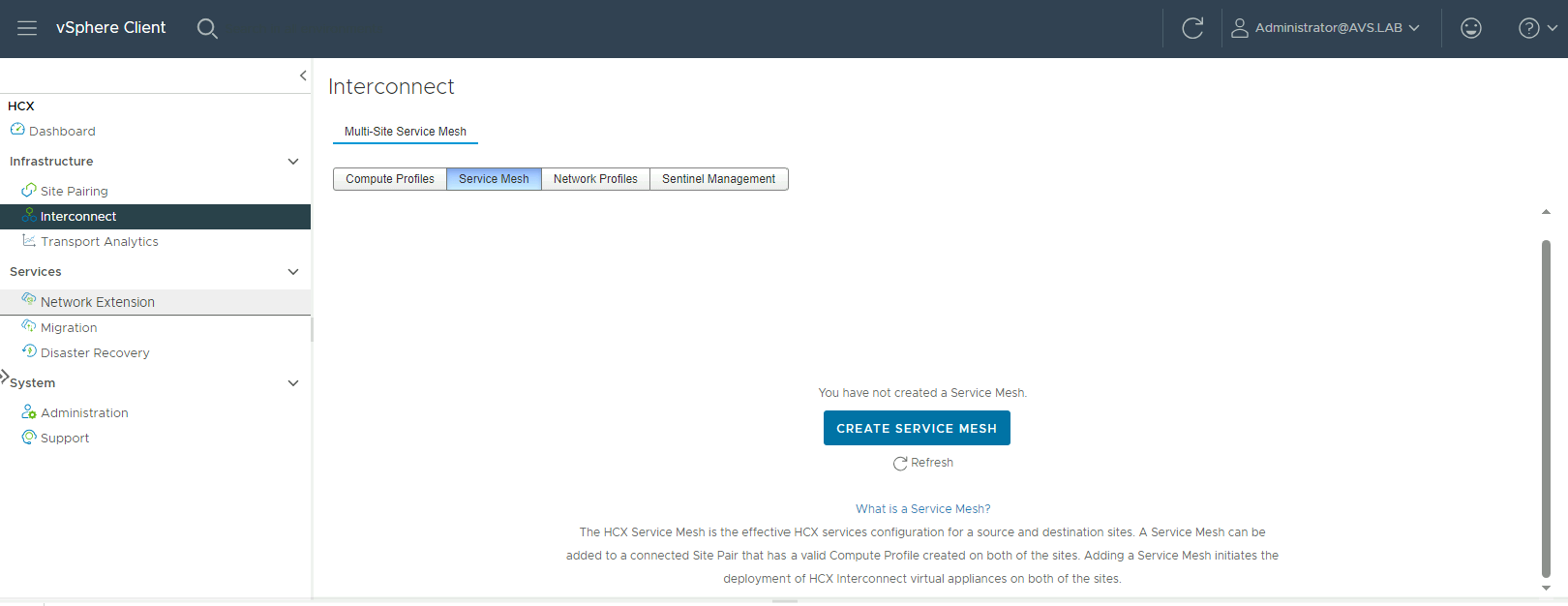

  1. 在本地 VMware HCX 连接器仪表板中，在“基础结构”下，选择“互连”>“服务网格”>“创建服务网格”。

    Screenshot of options to select when you're creating a service mesh between the on-premises HCX Connector and Azure VMware Solution.

  2. 查看在站点配对期间创建的预填充站点，然后选择“继续”。 如果此站点是第一个服务网格配置，则第一个屏幕不需要修改。

    Screenshot of the pre-populated site pairing created earlier.

  3. 从下拉列表中选择源和远程计算配置文件，然后选择“继续”。 这些选择定义了 VM 可使用 VMware HCX 服务进行迁移的位置。

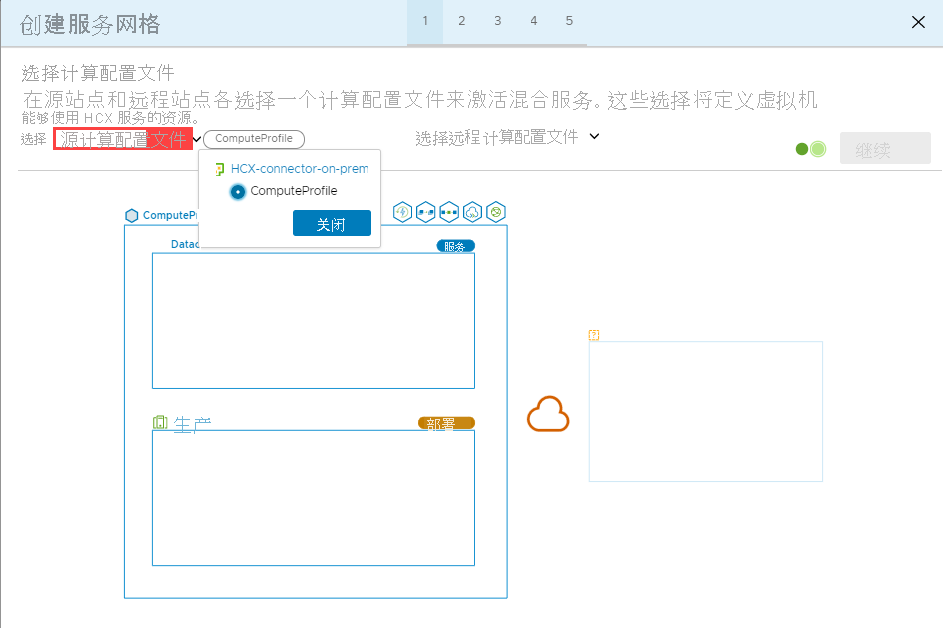

    Screenshot that shows selecting the source compute profile in the on-premises HCX Connector.

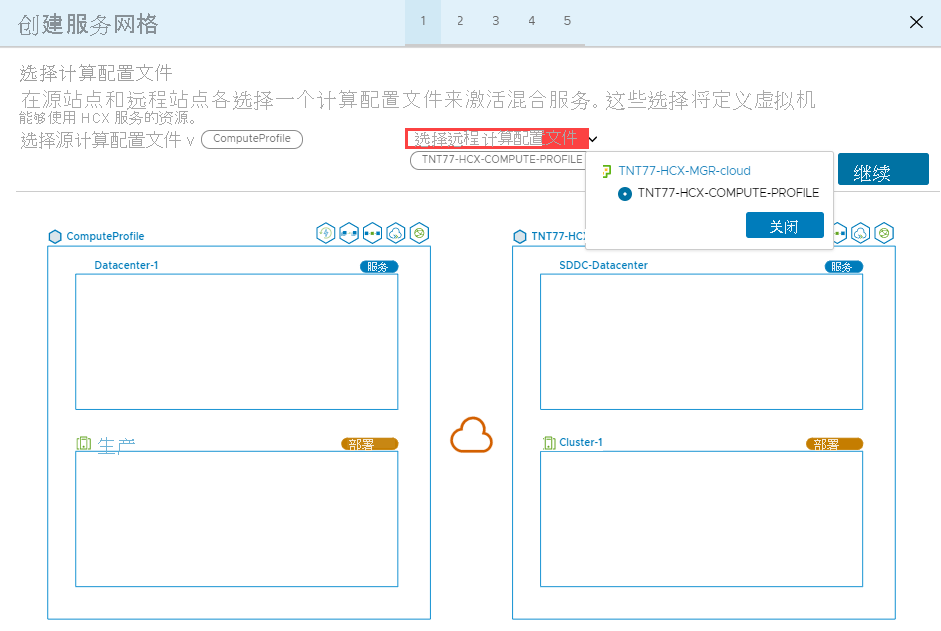

    Screenshot that shows selecting the remote compute profile in Azure VMware Solution.

  4. 查看服务网格配置过程中将启用的服务，然后选择“继续”。

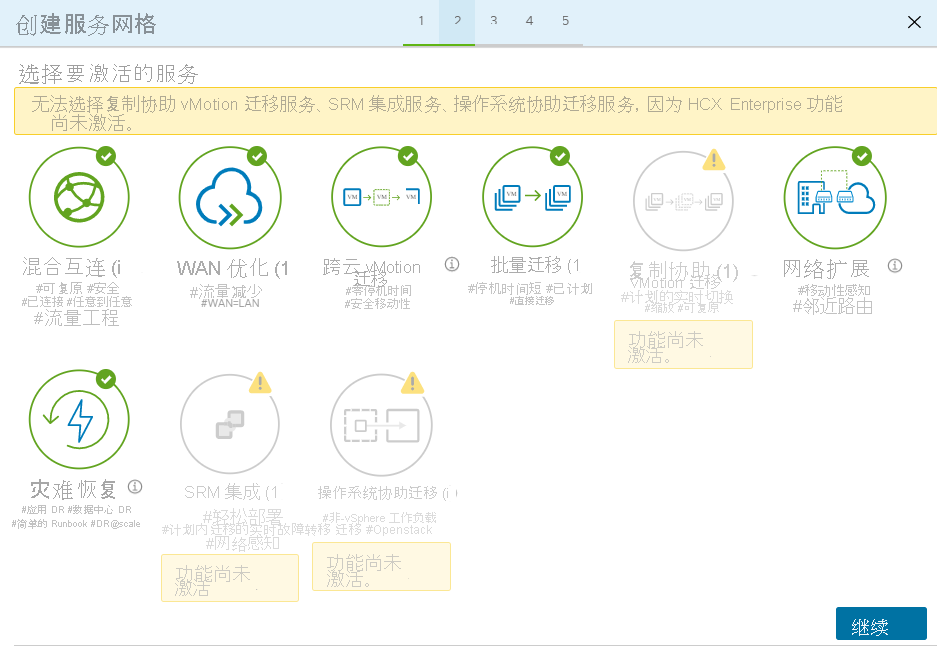

    Screenshot of where to review the services enabled for Azure VMware Solution.

  5. 在“高级配置 - 替代上行网络配置文件”中，选择“继续” 。 这是可选的配置。

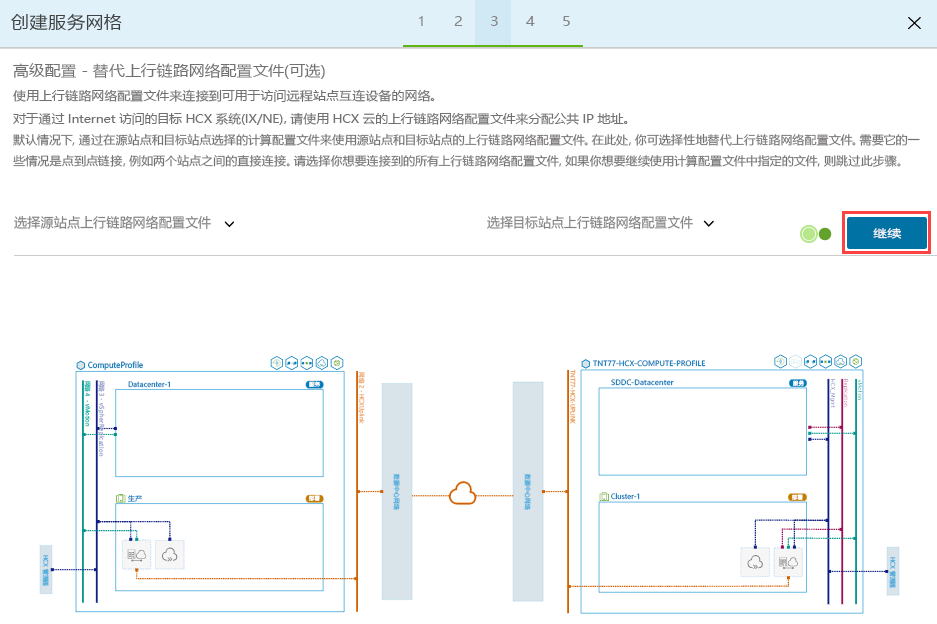

    Screenshot of the optional advanced configuration to override uplink network profiles.

  6. 在“高级配置-网络扩展设备横向扩展”中，找到为 vMotion 网络配置文件配置的分布式交换机配置旁边的复选框。 应会看到此复选框已被选中。 只需保持选中的复选框，然后选择“继续”。

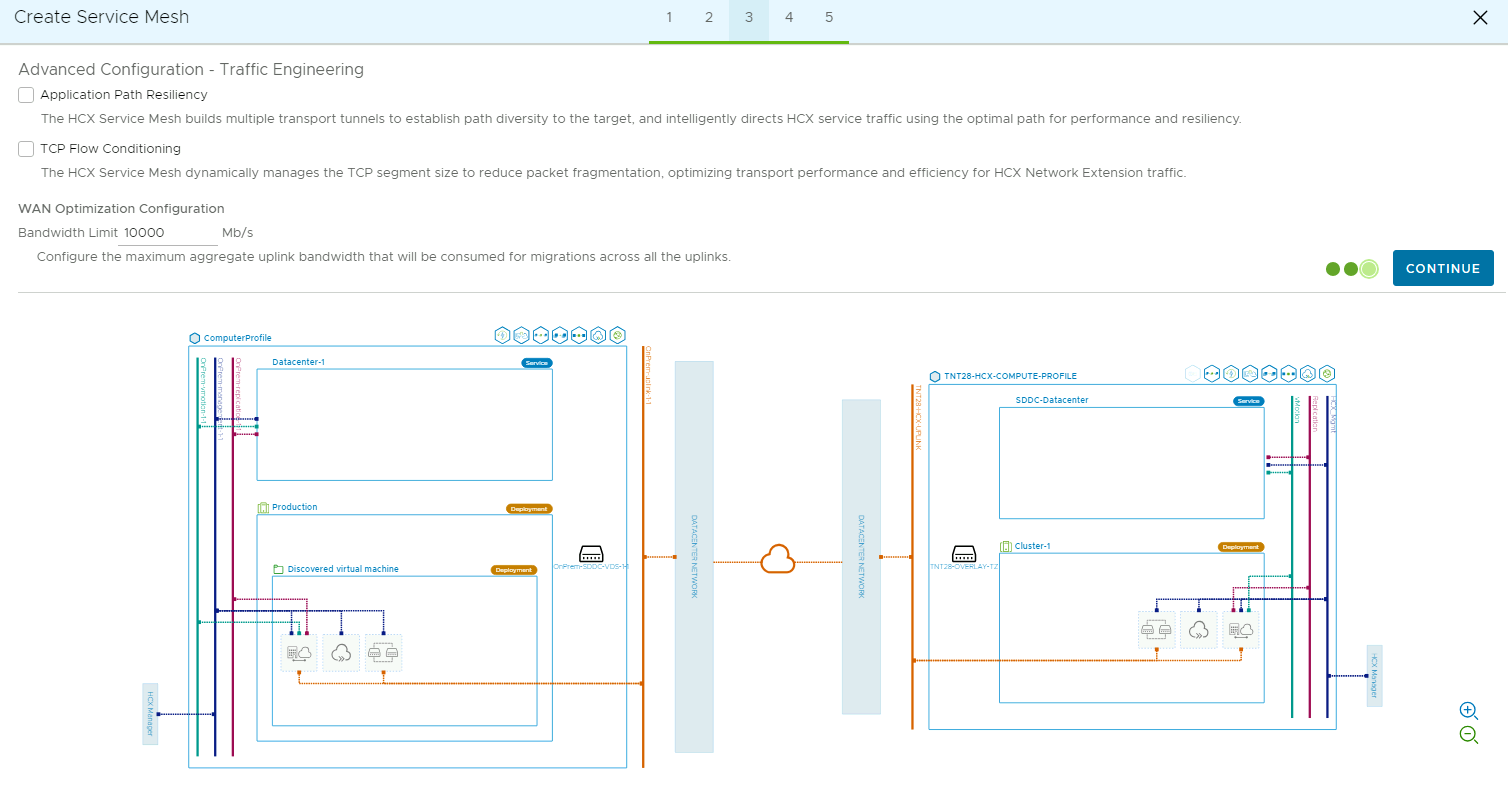

  7. 在访问“高级配置-流量工程”时，选择“继续”。

    Screenshot displaying that application resiliency can't be selected because there isn't an HCX Enterprise license key.

  8. 查看拓扑预览，然后选择“继续”。

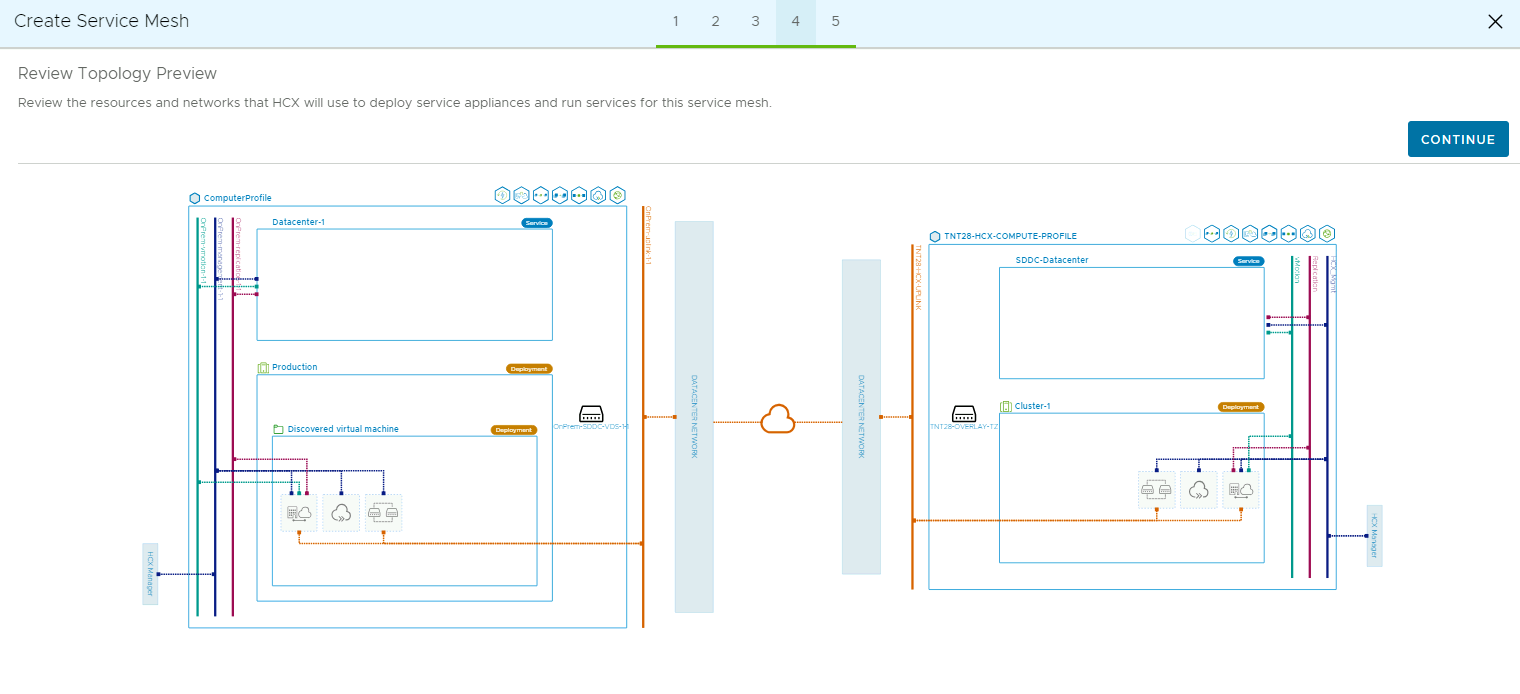

    Screenshot of the review topology preview pane during creation of the service mesh.

  9. 为此服务网格输入用户易记的名称，然后选择“完成”以完成配置。

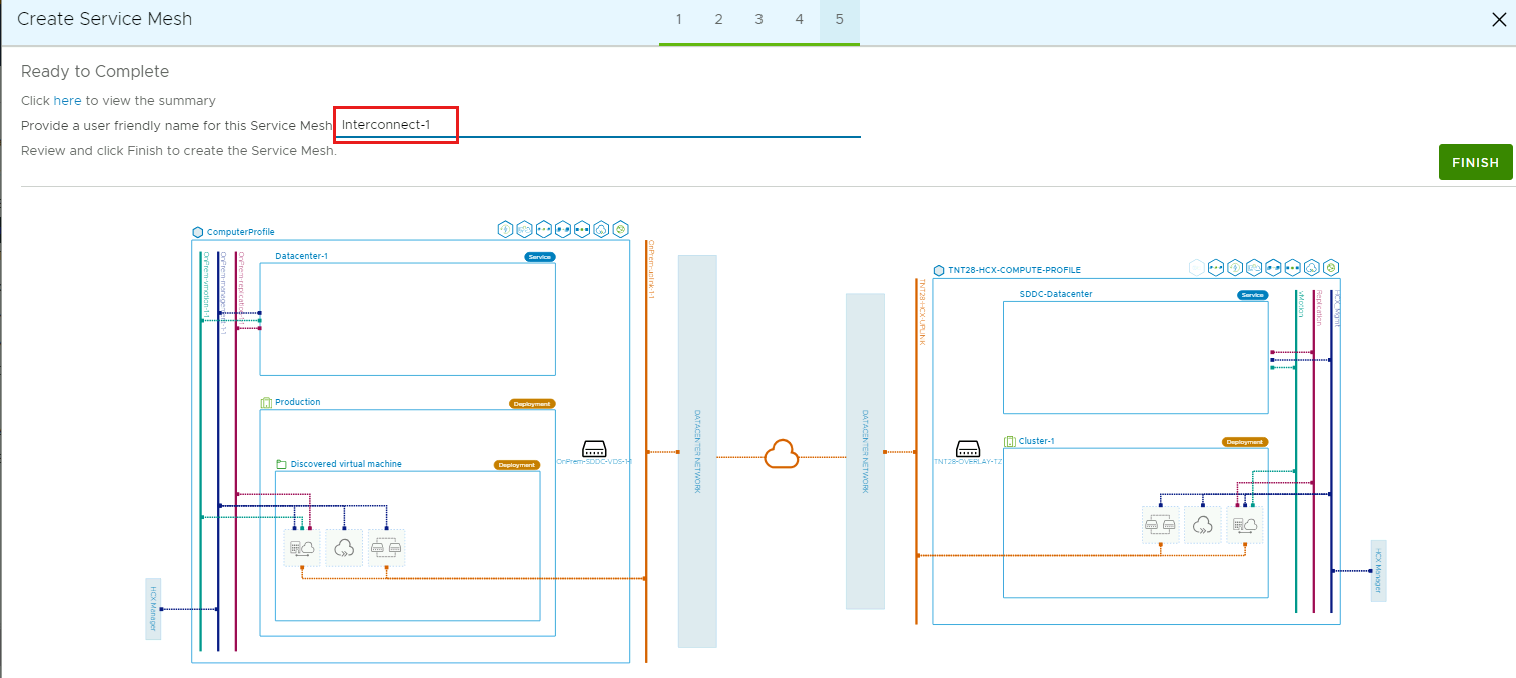

    Screenshot of the final configuration pane before creating the service mesh for VM migration.

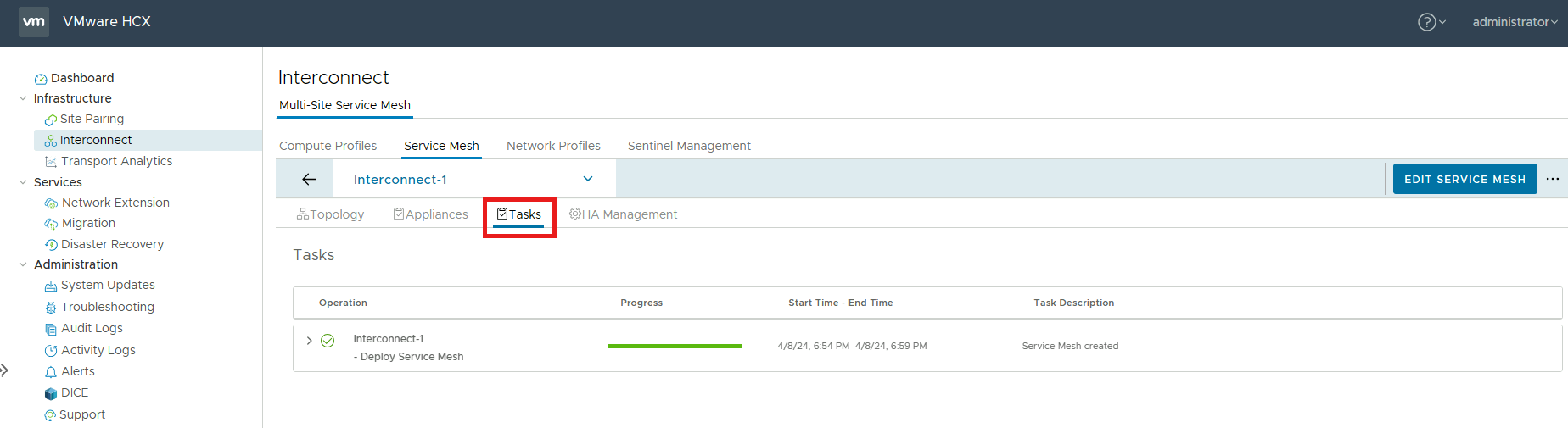

  10. 选择“查看任务”以监视服务网格部署。

    Screenshot of the button for viewing service mesh configuration tasks in the on-premises HCX Connector.

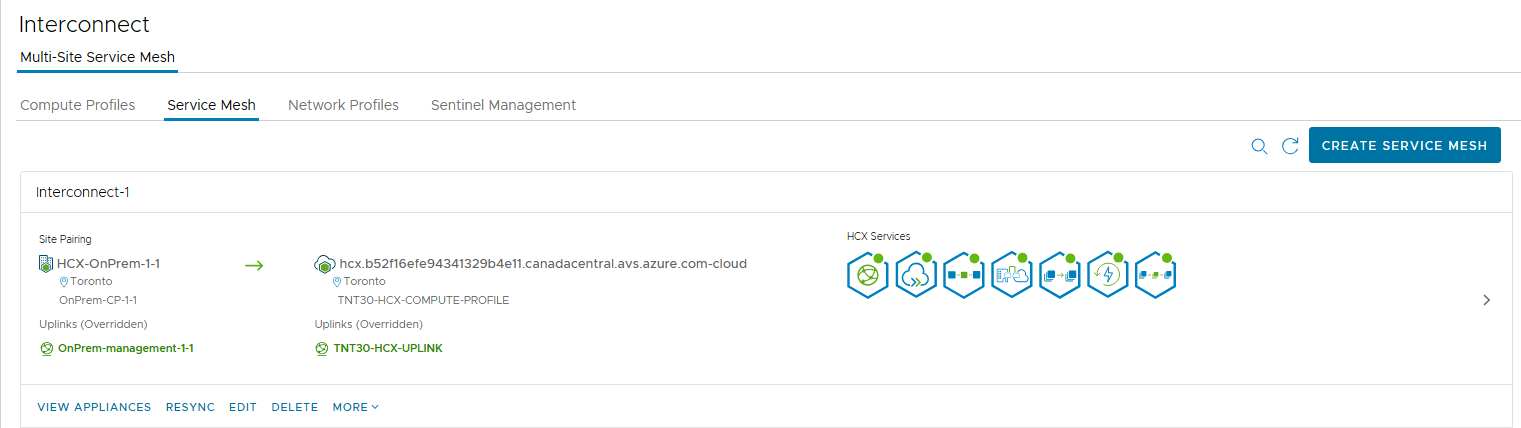

  11. 当服务网格部署成功完成时，所有服务都将显示为绿色。

    Screenshot of a finished deployment, where the service mesh displays all services as green in the on-premises HCX Connector.

  12. 通过选择“互连”>“设备”来验证本地服务网格的运行状况。 隧道应为绿色，并指示“正常运行”。

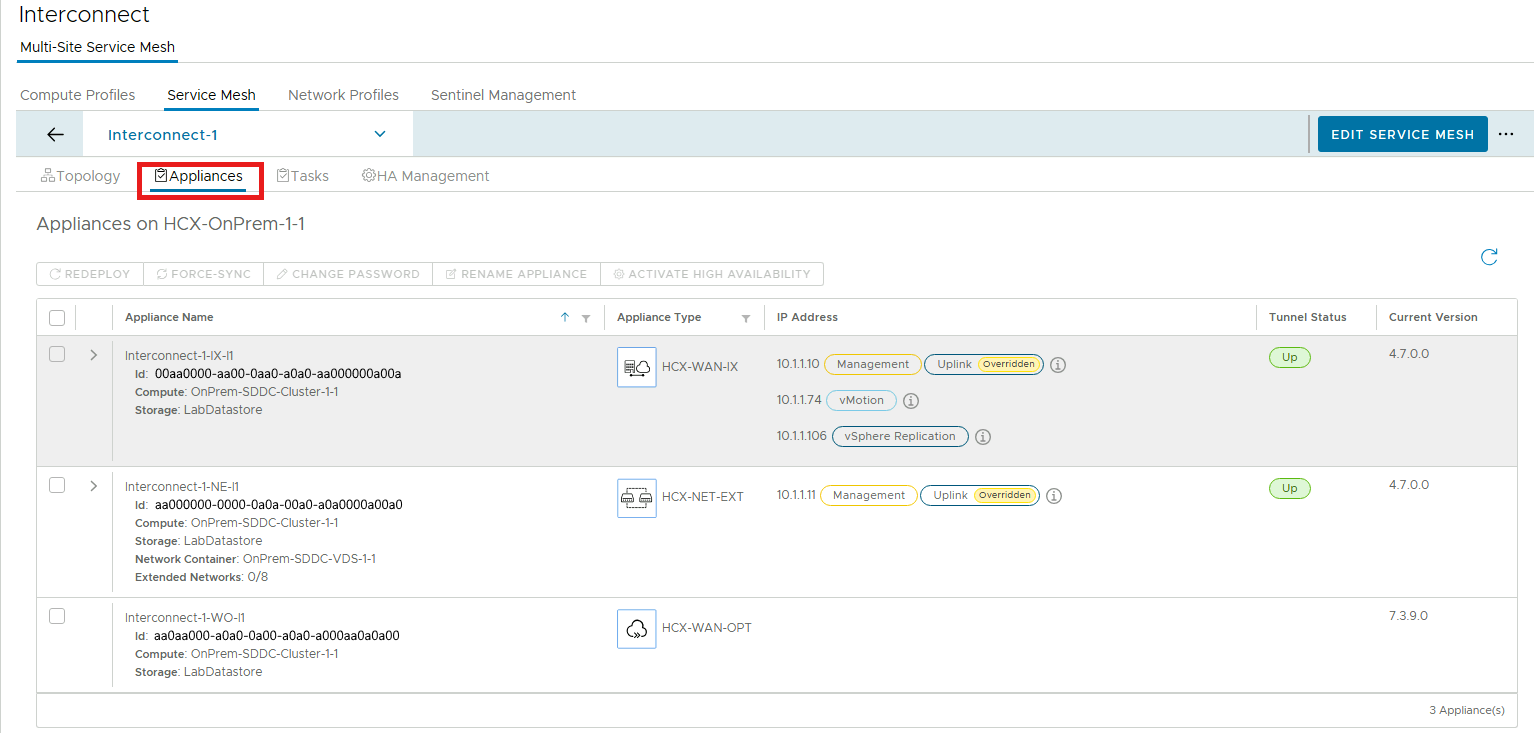

    Screenshot of checking the health status of the on-premises HCX appliances.

  13. 接下来，验证 Azure VMware 解决方案中服务网格的运行状况。 为此，仍在“设备”窗格中检查在本地设备下部署的设备。

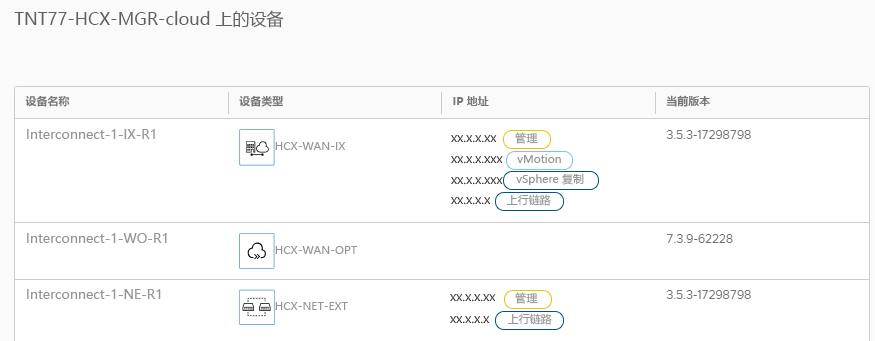

    Screenshot of interconnect appliances that were deployed to Azure VMware Solution by enabling the service mesh.

在下一个单元中，将介绍如何使用 VMware HCX 将 VM 从本地 vSphere 迁移到 Azure VMware 解决方案。
