在 Azure Linux 虚拟机中配置多个网络接口

适用于：✔️ Linux VM

注意

本文中引用的 CentOS 是 Linux 分发版，将达到生命周期结束（EOL）。 请相应地考虑使用和规划。 有关详细信息，请参阅 CentOS 生命周期指南。

本文介绍如何在运行最常见 Linux 分发版的 Azure Linux 虚拟机（VM）中配置多个虚拟网络接口。

总结

可以创建一个附加到它的多个网络接口的 Azure VM。 常见方案是具有用于前端和后端连接的不同子网，或者专用于监视或备份解决方案的网络。

本文提供了多个网络接口在基于以下示例方案的 Azure Linux VM 中工作所需的配置：

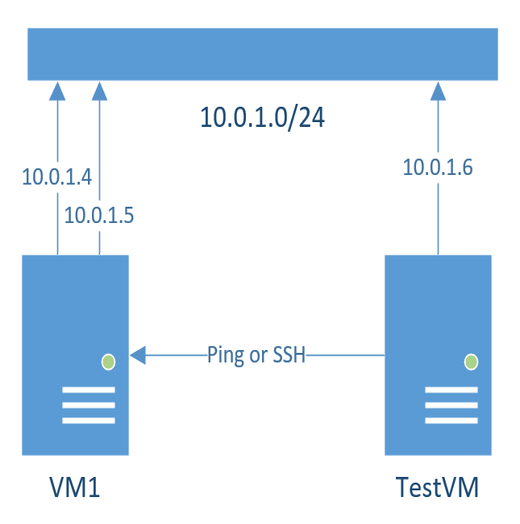

  • VM 在同一子网中具有两个或多个网络接口。

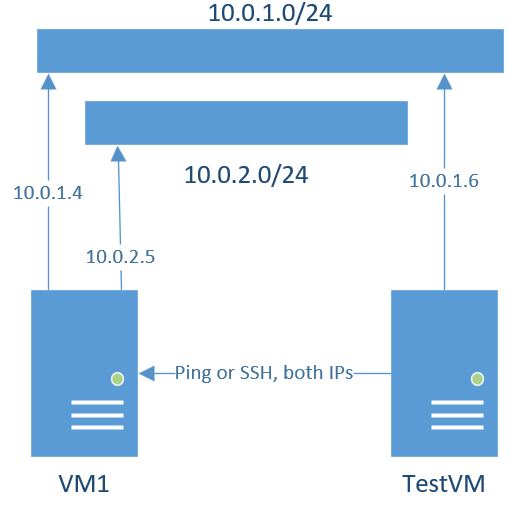

  • VM 在不同的子网中具有两个或多个网络接口，但在同一个虚拟网络（VNET） 中。

有关详细信息，请参阅以下屏幕截图：

在每个方案中，都可以从同一 VNET 中的任何 VM 测试连接。

重要

在具有两个以上的 NIC 的 VM 中，也可以遵循相同的过程。

为多个网络接口配置来宾 OS

向 Linux VM 添加多个网络接口时，必须创建路由规则。 这些规则使 VM 能够发送和接收属于特定网络接口的流量。 否则，无法正确处理流量。 例如，属于 eth1 的流量不能由定义的默认路由正确处理。

以下部分提供了两个网络接口在运行最常见 Linux 分发版的 Linux VM 中所需的配置。

注意

使用根权限运行以下部分中的所有命令（通过切换到根权限或使用 sudo 命令实用工具）。

在每个部分中，假设 VM 有两个具有以下设置的网络接口：

  • 路由（命令的 sudo ip route show 输出）：

    • 同一子网中的两个 NIC：

      default via 10.0.1.1 dev eth0 proto static metric 100
10.0.1.0/24 dev eth0 proto kernel scope link src 10.0.1.4 metric 100
10.0.1.0/24 dev eth1 proto kernel scope link src 10.0.1.5 metric 101
168.63.129.16 via 10.0.1.1 dev eth0 proto dhcp metric 100
169.254.169.254 via 10.0.1.1 dev eth0 proto dhcp metric 100

    • 不同子网中的两个 NIC，但位于同一 VNET 中：

      default via 10.0.1.1 dev eth0 proto static metric 100
10.0.1.0/24 dev eth0 proto kernel scope link src 10.0.1.4 metric 100
10.0.2.0/24 dev eth1 proto kernel scope link src 10.0.2.5 metric 101
168.63.129.16 via 10.0.1.1 dev eth0 proto dhcp metric 100
169.254.169.254 via 10.0.1.1 dev eth0 proto dhcp metric 100

  • 接口（命令的 sudo ip address show 输出）：

    • 同一子网中的两个 NIC：

      lo: inet 127.0.0.1/8 scope host lo
eth0: inet 10.0.1.4/24 brd 10.0.1.255 scope global eth0
eth1: inet 10.0.1.5/24 brd 10.0.1.255 scope global eth1

    • 不同子网中的两个 NIC，但位于同一 VNET 中：

      lo: inet 127.0.0.1/8 scope host lo
eth0: inet 10.0.1.4/24 brd 10.0.1.255 scope global eth0
eth1: inet 10.0.2.5/24 brd 10.0.2.255 scope global eth1

  1. 通过运行以下命令将两个路由表添加到 /etc/iproute2/rt_tables 文件（每个 NIC 需要一个条目）：

    sudo echo "200 eth0-rt" >> /etc/iproute2/rt_tables
sudo echo "201 eth1-rt" >> /etc/iproute2/rt_tables

    如果将更多网络接口附加到 VM，请添加额外的路由表（例如 202 eth2-rt、 203 eth3-rt 等）。

  2. 请确保 /etc/sysconfig/network-scripts/ 目录中每个网络接口都存在配置文件。 可以根据 ifcfg-eth0 配置文件创建新的网络接口配置文件（修改DEVICE行并从新文件中删除DHCP_HOSTNAME和HWADDR行）。 为此，请运行以下命令：

    sudo cat /etc/sysconfig/network-scripts/ifcfg-eth0 > /etc/sysconfig/network-scripts/ifcfg-eth1
sudo sed -i 's/DEVICE=eth0/DEVICE=eth1/' /etc/sysconfig/network-scripts/ifcfg-eth1
sudo sed -i '/DHCP_HOSTNAME/d' /etc/sysconfig/network-scripts/ifcfg-eth1
sudo sed -i '/HWADDR/d' /etc/sysconfig/network-scripts/ifcfg-eth1

  3. 若要在网络堆栈激活期间持久更改并应用更改，请编辑文件 /etc/sysconfig/network-scripts/ifcfg-eth0 和 /etc/sysconfig/network-scripts/ifcfg-eth1（ifcfg-eth2、ifcfg-eth3 等），如果 VM 具有两个以上的网络接口，则更改yes其值NM_CONTROLLED。no 为此，请运行以下命令：

    sudo cp -rp /etc/sysconfig/network-scripts/ifcfg-eth0 /tmp/ifcfg-eth0.bkp
sudo cp -rp /etc/sysconfig/network-scripts/ifcfg-eth1 /tmp/ifcfg-eth1.bkp
sudo sed -i 's/NM_CONTROLLED=yes/NM_CONTROLLED=no/' /etc/sysconfig/network-scripts/ifcfg-eth0
sudo sed -i 's/NM_CONTROLLED=yes/NM_CONTROLLED=no/' /etc/sysconfig/network-scripts/ifcfg-eth1

    注意

    使用cat /etc/sysconfig/network-scripts/ifcfg-eth*命令验证该NM_CONTROLLED=no行是否已添加到 /etc/sysconfig/network-scripts/ifcfg-eth0 和 /etc/sysconfig/network-scripts/ifcfg-eth1 文件。 如果行不在文件中，请使用 sudo echo "NM_CONTROLLED=no" >> /etc/sysconfig/network-scripts/ifcfg-eth0 和 sudo echo "NM_CONTROLLED=no" >> /etc/sysconfig/network-scripts/ifcfg-eth1 命令手动添加它。

  4. 修改此配置后，通过运行以下命令重启网络服务以应用更改：

    sudo systemctl restart network

  5. 使用任何文本编辑器（在以下示例中使用 vi 编辑器）创建相应的规则和路由文件，并将相应的规则和路由添加到每个文件。 使用以下步骤为每个网络接口创建一组 rule-eth# 和 route-eth# 文件。 在每个步骤中相应地替换 IP 地址和子网信息。 如果有更多的网络接口，请使用相应的 IP 地址、网络和网关详细信息为每个接口创建相同的规则 eth# 和 route-eth# 文件集。

    • 为 eth0 创建规则和路由：

      1. 若要为 eth0 创建规则文件，请打开文件 /etc/sysconfig/network-scripts/rule-eth0。

        sudo vi /etc/sysconfig/network-scripts/rule-eth0

      2. 将以下内容添加到规则文件。 相应地替换 IP 地址，确保在配置中指定 IPv4 地址，并保留 32 位值：

        from 10.0.1.4/32 table eth0-rt
to 10.0.1.4/32 table eth0-rt

      3. 若要为 eth0 创建路由文件，请打开文件 /etc/sysconfig/network-scripts/route-eth0。

        sudo vi /etc/sysconfig/network-scripts/route-eth0

      4. 将以下内容添加到路由文件。 相应地替换网络和网关值。

        10.0.1.0/24 dev eth0 table eth0-rt
default via 10.0.1.1 dev eth0 table eth0-rt

    • 为 eth1 创建规则和路由：

      1. 若要为 eth1 创建规则文件，请打开文件 /etc/sysconfig/network-scripts/rule-eth1。

        sudo vi /etc/sysconfig/network-scripts/rule-eth1

      2. 将以下内容添加到规则文件。 相应地替换 IP 地址，确保你在命令中指定 IPv4 地址，并保留 32 位值。

        • 同一子网中的两个 NIC：

          from 10.0.1.5/32 table eth1-rt
to 10.0.1.5/32 table eth1-rt

        • 不同子网中的两个 NIC，但位于同一 VNET 中：

          from 10.0.2.5/32 table eth1-rt
to 10.0.2.5/32 table eth1-rt

      3. 若要为 eth1 创建路由文件，请打开文件 /etc/sysconfig/network-scripts/route-eth1。

        sudo vi /etc/sysconfig/network-scripts/route-eth1

      4. 将以下内容添加到路由文件。 相应地替换网络和网关值。

        • 同一子网中的两个 NIC：

          10.0.1.0/24 dev eth1 table eth1-rt
default via 10.0.1.1 dev eth1 table eth1-rt

        • 不同子网中的两个 NIC，但位于同一 VNET 中：

          10.0.2.0/24 dev eth1 table eth1-rt
default via 10.0.2.1 dev eth1 table eth1-rt

  6. 若要应用更改，请运行以下命令以重启网络服务：

    sudo systemctl restart network

    路由规则现在已正确设置，并且连接应从任何网络接口运行。 可以使用安全外壳（SSH）测试连接性，也可以从同一 VNET 中的 VM 中 ping 这两个 IP。

  7. 使用以下命令验证当前路由和规则是否已加载：

    sudo ip route show
sudo ip rule show

重要

如果仍存在与第二个 NIC 通信的问题，请使用 sudo reboot 命令重启 VM，重复步骤 7，然后再次测试连接。
