如何从 Windows PE 中的任务序列获取网络捕获

本文提供从 Windows 预安装环境（Windows PE）中的任务序列获取网络捕获的步骤。

原始产品版本： Microsoft System Center 2012 R2 Configuration Manager、Configuration Manager（Current Branch）
原始 KB 数： 4034393

总结

Microsoft 支持部门有时要求客户在 Configuration Manager 任务序列失败并返回网络错误时捕获网络跟踪。 通常，我们请求通过在 LAN 交换机上配置端口镜像来捕获网络跟踪，或者在虚拟机（VM）主机上捕获网络跟踪（如果 VM 可以重现此问题）。

很难在 Windows PE 中捕获网络跟踪，因为 Netsh 该命令不支持在 Windows PE 中跟踪。 此外，如果只是复制并在 Windows PE 中运行网络监视器命令，则不能绑定到任何网络适配器。

在 Windows PE 中捕获网络跟踪

  1. 将Microsoft网络监视器安装程序文件提取到本地文件夹，然后使用Msiexec.exe提取Netmon.msi。

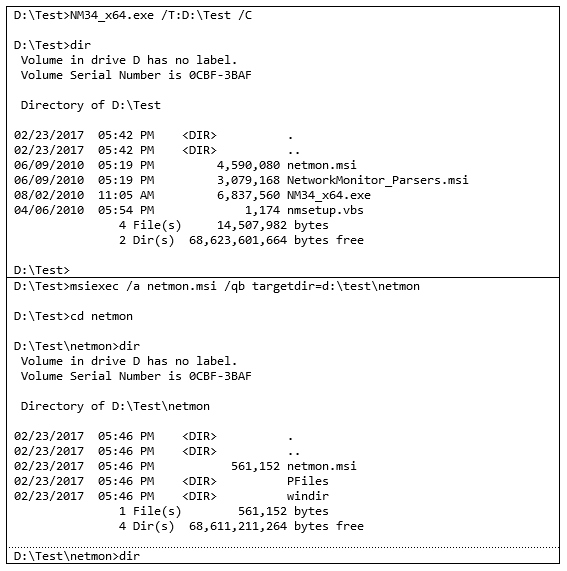

    提取命令的输出的屏幕截图。

  2. 在提取的文件中，找到网络监视器驱动程序文件 Netnm3.inf 和 Nm3.sys。

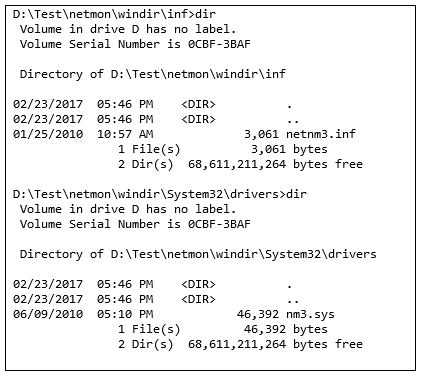

    提取的文件的屏幕截图。

  3. 装载启动映像源文件，并将驱动程序 Netnm3.inf 注入其中。 请注意，映像文件是原始源映像，而不是具有包 ID 的文件。

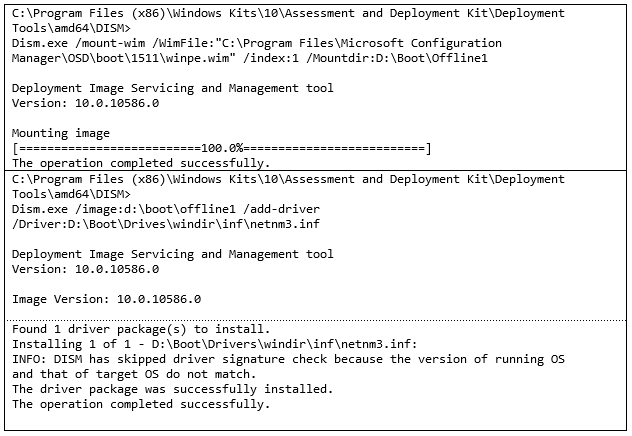

    装载原始源映像后输出的屏幕截图。

  4. 将 Microsoft网络监视器 3 文件夹从提取的网络监视器文件复制到 <Image_MountDir> 文件夹中。 Microsoft网络监视器 3 文件夹包含安装和运行网络监视器 3.4 所需的所有可执行文件（.exe）。

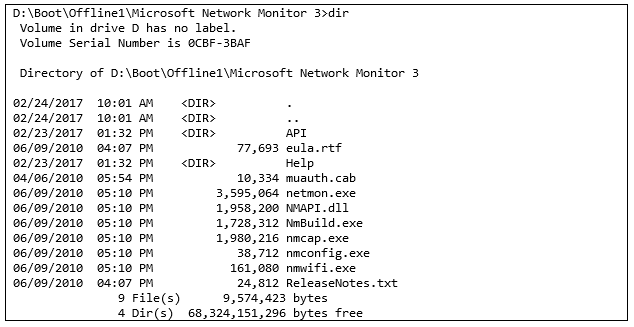

    Microsoft网络监视器 3 文件夹详细信息的屏幕截图。

  5. 将Nm3.sys复制到以下文件夹。 只有 SYSTEM 帐户具有写入权限。 因此，必须使用Psexec.exe通过 SYSTEM 上下文启动命令提示符。

    • <Image MountDir>\Windows\System32\drivers
    • <Image MountDir>\Windows\System32\DriverStore\FileRepository\netnm3.inf_amd64_ddce99a12d11c79a

  6. 卸载并提交 Windows PE 映像。 如果要编辑现有的启动映像，请在 Configuration Manager 控制台中添加启动映像或更新分发点。

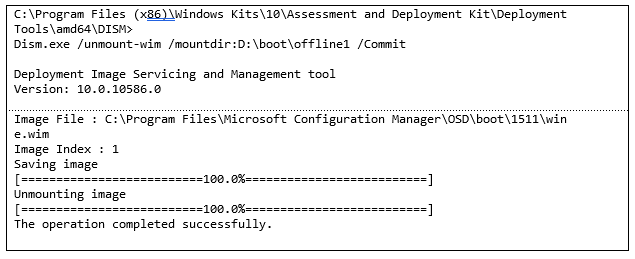

    卸载并提交 Windows PE 映像后输出的屏幕截图。

  7. 从 PXE 或启动媒体启动计算机。 加载启动映像后，按 F8 并在Microsoft网络监视器 3 文件夹中执行以下命令。 第一个命令会将网络监视器驱动程序绑定到网络适配器。

    nmconfig.exe/安装和netmon.exe命令的屏幕截图。

现在可以创建新的跟踪文件并开始捕获。 分析程序不可用。 但是，可以在重现问题后保存跟踪，并且可以在另一台计算机上分析跟踪。
