已加入域的计算机无法检测到域配置文件

本指南可帮助排查已加入域的计算机无法检测到域配置文件的情况。

计算机已加入域网络,但无法检测此网络的域配置文件,你可能会注意到以下问题或症状:

  • 网络状态在系统托盘中显示为“未识别的网络”。
  • 计算机上应用了不正确的防火墙配置文件。 例如,即使计算机已加入域,也会应用公共配置文件。
  • 不会应用在域配置文件下配置的防火墙规则,从而导致连接问题。
  • 与内部应用程序的连接可能会失败,因为域配置文件未处于活动状态。

网络位置感知概述 (NLA)

网络位置感知(NLA)服务对以下任何网络更改执行网络位置检测:

  • 添加或删除任何 IP 路由。
  • 添加或删除任何 IP 地址。
  • 断开或重新连接网络适配器。
  • 禁用或重新启用网络适配器。
  • 动态主机配置协议 (DHCP) 事件 (租用续订, 域名系统 (DNS) 服务器添加或删除, 等等。
  • 对网络连接状态指示器(NCSI)设置的任何更改,例如 DomainLocationDeterminationUrl 设置。

NLA 的域身份验证

当已加入域的计算机连接到新网络时,它会执行以下检查,以确定它是否在域网络中。 NCSI 确定 Internet 连接,NLA 对网络配置文件执行域身份验证。

任何网络更改都触发 NCSI 检测,NLA 会尝试向域控制器(DC)进行身份验证,以将正确的配置文件分配给 Windows 防火墙。

下面是身份验证步骤:

  1. NLA 服务调用 DsGetDcName 函数以检索 DC 名称。 这是通过 DNS 名称解析完成的,例如 _ldap._tcp.<SiteName>._sites.dc._msdcs.<DomainName>
  2. DNS 名称解析成功并返回 DC 名称后,在端口 389 上与在上一步中检索到的 DC 建立轻型目录访问协议(LDAP)连接。
  3. 计算机通过 TCP 端口 389 与 DC 建立 TCP 连接,并发送 LDAP 绑定请求。 此 LDAP 绑定成功后,计算机将在域网络中标识自身。

根据域检测过程是否成功,将相应地应用防火墙配置文件。

运行 Windows 7、Windows Server 2008 R2 及更高版本的操作系统的计算机可以检测以下网络位置类型:

  • 公用

    默认情况下,当计算机首次连接时,公共网络位置类型将分配给任何新网络。 公共配置文件用于指定公共网络,例如咖啡店、机场和其他位置的 Wi-Fi 热点。

  • 专用

    本地管理员可以手动选择专用网络位置类型,以便连接到无法直接访问公众的网络。 此连接可以通过使用防火墙设备或执行网络地址转换(NAT)的设备链接到与可公开访问的网络隔离的家庭或办公室网络。

  • Domain

    当本地计算机是 Active Directory 域的成员时,将检测到域网络位置类型,本地计算机可以通过其中一个网络连接向该域的 DC 进行身份验证。 管理员无法手动分配此网络位置类型。

将多个网络适配器附加到计算机时,可以连接到不同类型的网络。 运行 Windows 7、Windows Server 2008 R2 及更高版本的操作系统的计算机支持不同的网络位置类型。

NLA 服务的功能是收集和存储网络的配置信息,并在修改该信息时通知程序。

NLA 收集的信息由网络列表服务 (NLS) 服务策划,并存储在该服务下 HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Windows NT\CurrentVersion\NetworkList

从 Windows 11 开始,NLA 服务不再负责检测域配置文件。 相反,网络列表管理器会执行此作业,并在系统上下文中运行。

下面是一些重要的注册表,可帮助诊断当前配置文件、网络或适配器状态:

位置 使用情况
HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Windows NT\CurrentVersion\NetworkList\Signatures\Managed 此注册表项显示存储在 Windows 注册表中的托管网络配置文件。
HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Windows NT\CurrentVersion\NetworkList\Signatures\Unmanaged 此注册表项显示存储在 Windows 注册表中的非托管网络配置文件。
HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Windows NT\CurrentVersion\NetworkList\Profiles\{985EE69C-23B4-4D38-AC66-5F0D6AD8A128} 此注册表项包含有关 Windows 中的网络配置文件和网络配置文件的当前类别的信息。

表示网络不是 Active Directory 网络的值 0

1这意味着网络是 Active Directory 网络,但此计算机未对其进行身份验证。

2这意味着网络是一个 Active Directory 网络,并且此计算机针对它进行身份验证。

检查当前应用的网络配置文件

可以使用以下 PowerShell cmdlet 验证已加入域的计算机是否可以成功检测域网络配置文件:

PS C:\Users\admin> Get-NetConnectionProfile
Name             : contoso.com
InterfaceAlias   : Contoso
InterfaceIndex   : 13
NetworkCategory  : DomainAuthenticated
IPv4Connectivity : Internet
IPv6Connectivity : NoTraffic

排查域检测问题

  1. 通过解析名称 _ldap._tcp.<SiteName>._sites.dc._msdcs.<DomainName>,检查计算机是否可以标识 LDAP 服务器或 DC。

    在管理命令提示符或 PowerShell 窗口中运行以下命令以强制 DC 发现:

    Nltest /dsgetdc:<DomainName> /force


    确保可以在命令的输出中列出 DC 名称,例如:

    PS C:\tss> nltest /dsgetdc:contoso.com /force
               DC: \\DC.contoso.com
          Address: \\10.0.1.2
         Dom Guid: <GUID>
         Dom Name: contoso.com
      Forest Name: contoso.com
     Dc Site Name: Default-First-Site-Name
    Our Site Name: Default-First-Site-Name
            Flags: PDC GC DS LDAP KDC TIMESERV WRITABLE DNS_DC DNS_DOMAIN DNS_FOREST CLOSE_SITE FULL_SECRET WS DS_8 DS_9 DS_10 KEYLIST
    The command completed successfully


    如果 DNS 名称解析失败并返回 DsGetDcName function Failed with ERROR_NO_SUCH_DOMAIN,则计算机不会在域网络中标识自身,即使它位于企业网络内部也是如此。

  2. 检查计算机是否可以与上一步中标识的 DC 建立 TCP 端口 389 连接。

    确保 Windows 防火墙中允许 TCP 端口 389。

    在管理命令提示符或 PowerShell 窗口中运行以下命令,检查与 DC 的 TCP 连接是否成功:

    Telnet <DCName or IP> 389


    如果打开空白窗口,则表示可以成功建立 TCP 连接。

    如果失败,NLA 域检测过程无法继续,计算机无法识别域网络。

  3. 检查计算机是否可以在已建立的 TCP 端口 389 连接内与 DC 执行 LDAP 绑定。

    在 NLA 域检测过程中收集的网络跟踪中的 TCP 端口 389 会话中可以看到 LDAP 绑定请求和响应。

    如果 LDAP 绑定失败,ncpa.cpl的网络适配器上会显示“未经身份验证”。 它将显示为“Contoso.com(未经身份验证)。

  4. 检查 Microsoft-Windows-NetworkProfile/Operational 事件日志中是否存在任何错误。

    下面是成功的域检测示例。

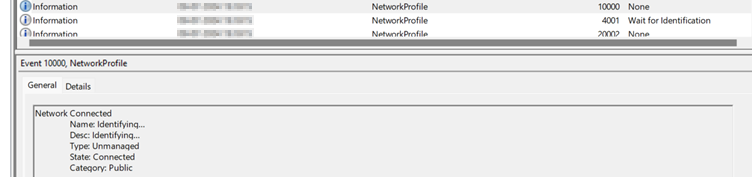

    正在进行的网络标识:

    事件日志的屏幕截图,其中显示了正在进行的网络标识。

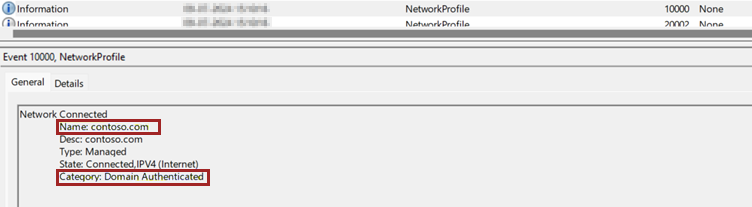

    标识的域网络:

    事件日志的屏幕截图,其中显示了标识的域网络。

网络捕获分析

若要对方案进行故障排除,可以在禁用和重新启用网络适配器或重启 NLS 服务时使用 Wireshark 收集网络捕获(这会触发 NLA 域检测过程)。

注意

在某些情况下,可以通过禁用并重新启用适配器或重启 NLS 服务来解决该问题。 只有在问题仍然存在时,才能收集网络跟踪。

若要下载 Wireshark,请参阅 “下载 Wireshark”。

若要捕获 Wireshark 跟踪,请参阅“开始捕获”中的步骤。

收集网络跟踪后,可以按照以下步骤执行基本分析以确定根本原因。

在 Wireshark 中打开网络捕获。 在“应用显示筛选器”空间中,键入 dns 并应用筛选器。

查找为名称“_ldap”发送的 DNS 查询,以标识域中的 DC。

成功的名称解析应类似于以下示例:

292 <DateTime>  10.0.1.10   10.0.1.2    DNS 130         Standard query 0x9022 SRV _ldap._tcp.Default-First-Site-Name._sites.dc._msdcs.contoso.com
293 <DateTime>  10.0.1.2    10.0.1.10   DNS 173         Standard query response 0x9022 SRV _ldap._tcp.Default-First-Site-Name._sites.dc._msdcs.contoso.com SRV 0 100 389 dc.contoso.com A 10.0.1.2

下一步是通过 TCP 端口 389 成功建立 LDAP 连接,并将标识的 DC 标识为目标。

在显示筛选器空间中应用筛选器“ip.addr==10.0.1.2 和 tcp.port=389”来标识此 TCP 会话。

注意

筛选器中的值 10.0.1.2 需要替换为环境中获取的 DC 的 IP 地址。

成功的 LDAP 连接和绑定应如下所示:

建立 TCP 连接:

298 <DateTime>  10.0.1.10   10.0.1.2    TCP 66  1521521070  0   59506 → 389 [SYN, ECE, CWR] Seq=0 Win=64240 Len=0 MSS=1460 WS=256 SACK_PERM
299 <DateTime>  10.0.1.2    10.0.1.10   TCP 66  690649648   1521521071  389 → 59506 [SYN, ACK, ECE] Seq=0 Ack=1 Win=65535 Len=0 MSS=1460 WS=256 SACK_PERM
300 <DateTime>  10.0.1.10   10.0.1.2    TCP 54  1521521071  690649649   59506 → 389 [ACK] Seq=1 Ack=1 Win=2097920 Len=0

LDAP 绑定成功完成:

316 <DateTime>  10.0.1.10   10.0.1.2    LDAP    1912    1521521422  690652335   bindRequest(267) "<ROOT>" sasl
318 <DateTime>  10.0.1.2    10.0.1.10   LDAP    266 690652335   1521523280  bindResponse(267) success

若要进一步进行故障排除,请联系Microsoft 支持部门。

数据收集

在联系Microsoft 支持部门之前,可以收集有关问题的信息。

使用 TSS 工具集下载和收集日志,然后使用以下 cmdlet 在受影响的计算机上启用日志收集:

.\TSS.ps1 -Scenario NET_NCSI
