在 Visual Studio 中调试 Unreal Engine 蓝图

Visual Studio 通过在调用堆栈和局部变量窗口中显示有关 Unreal Engine 蓝图的信息来改进调试 Unreal Engine 项目。 此功能允许在一个调试会话中调试蓝图代码以及C++代码。 借助此功能，可以轻松跟踪蓝图与C++代码之间的交互，从而更轻松地识别和修复 bug。

蓝图是 Unreal Engine 中提供的可视化脚本技术，用于快速原型制作和开发。 它们可以与C++代码交互，在许多情况下，游戏最初设计为蓝图，后来转换为C++以提高性能。 如果你花时间将蓝图转换为C++，此功能可让你将蓝图与C++代码一起分析，以帮助进行转换。 这减少了在 Visual Studio 和 Unreal 编辑器之间切换的需求，从而提供无缝调试体验并减少上下文切换。

Visual Studio Blueprint 调试器支持提供：

  • 集成调用堆栈：蓝图帧显示在与C++帧相同的调用堆栈中。
  • 变量检查：查看蓝图节点引脚，其值会出现在本地变量窗口中。
  • 统一调试体验：在同一会话中调试蓝图和C++代码。
  • 断点支持：在蓝图调用的C++代码中设置断点。 如果有多个蓝图可以调用C++代码，但不确定具体是哪些蓝图会调用及其原因，这非常有用。

先决条件

  • 安装了包含使用C++进行游戏开发的工作负载的 Visual Studio 2022 17.14 或更高版本。
  • 适用于 Unreal Engine Blueprints 组件的 Visual Studio 调试器工具 。
  • Visual Studio Tools for Unreal Engine 组件。
  • Visual Studio 的 Unreal Engine 插件。
  • 通过调试符号安装的 Unreal Engine。
  • 适用于 Unreal Engine 的 Visual Studio 插件。

安装先决条件

运行 Visual Studio 安装程序以安装调试 Unreal Engine 蓝图所需的组件。 有关安装 Visual Studio Tools for Unreal Engine 的详细信息，请参阅 Visual Studio Tools for Unreal Engine 入门。

  • 在 “工作负载” 窗格中，确保安装使用C++进行游戏开发工作负载，以及 适用于 Unreal Engine 的 Visual Studio 调试器工具和适用于 Unreal Engine 的 Visual Studio 工具。

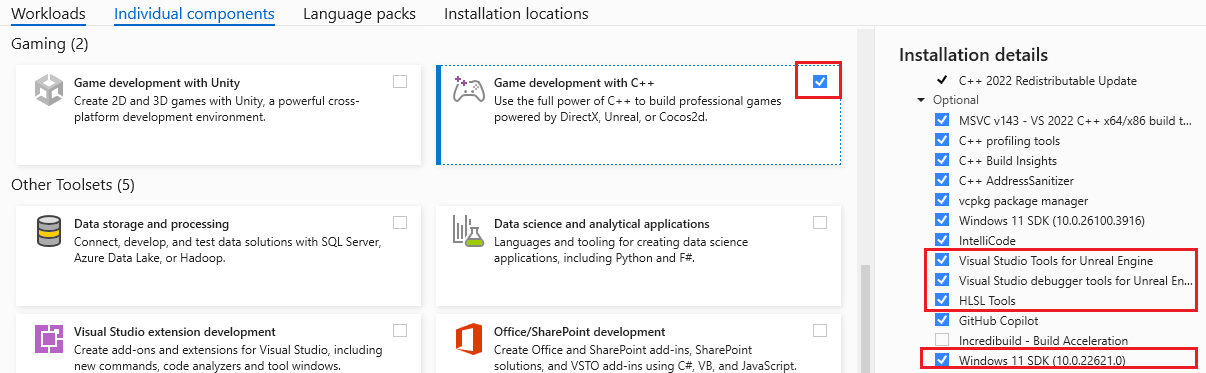

    Visual Studio 安装程序的屏幕截图。选择了具有C++工作负荷的游戏开发。在安装详细信息窗格中，选择了 Visual Studio Tools for Unreal Engine、Visual Studio Debugger tools for Unreal Engine Blueprints、HSL Tools 和 Windows 11 SDK。

安装 Unreal Engine 调试符号

为使用 Visual Studio 调试的每个 Unreal Engine 版本安装调试符号：

  1. 打开 史诗游戏启动器。

  2. 选择 “Unreal 引擎 ”窗格，然后选择“ 库 ”窗格。

  3. 选择引擎版本的下拉菜单，然后选择 “选项”

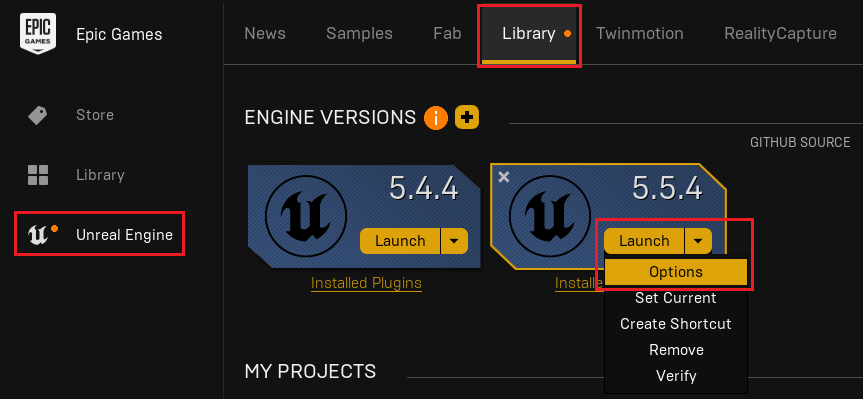

    Epic Games 安装程序的屏幕截图。已选择“启动”下拉列表，并突出显示了“选项”。

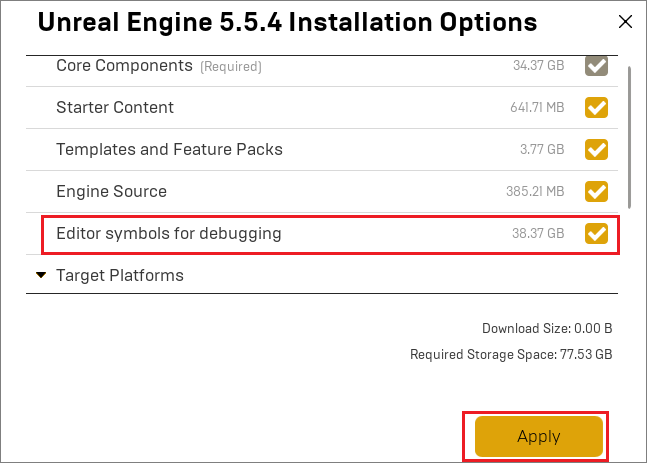

  4. 在“选项”对话框中，选择 用于调试的编辑器符号：

    Epic Games 安装选项的屏幕截图。已选择用于调试的编辑器符号。

  5. 选择 “应用”，然后等待下载完成。

安装 Visual Studio 的 Unreal Engine 插件

Visual Studio 的 Unreal Engine 插件将安装到 Unreal Engine 中。 在 Visual Studio 中打开 Unreal Engine 项目时，系统会自动激活它。 此插件提供了 Unreal Engine 和 Visual Studio 之间必要的集成，用于在 Visual Studio 调试器的本地变量窗口中显示蓝图节点引脚值。

有关手动安装说明，请参阅 vc-ue-extensions。

如果有可在 Visual Studio 中打开的 Unreal Engine 项目，则安装插件的另一种方法是通过 Unreal Engine 配置窗口在 Visual Studio 中：

  • 在 Visual Studio 中打开 Unreal Engine 项目后，选择 Project>Configure Tools for Unreal Engine 以打开 Unreal Engine 集成配置 窗口。
  • 在 “Visual Studio 集成工具状态 ”部分中，选择“ 安装到项目 ”或 “安装到引擎 ”以满足你的需求。

如果未看到安装按钮，请选择刷新图标以刷新状态。 如果需要手动安装插件，请选择“ 手动安装说明 ”链接以打开包含安装说明 的vc-ue-extensions 页。

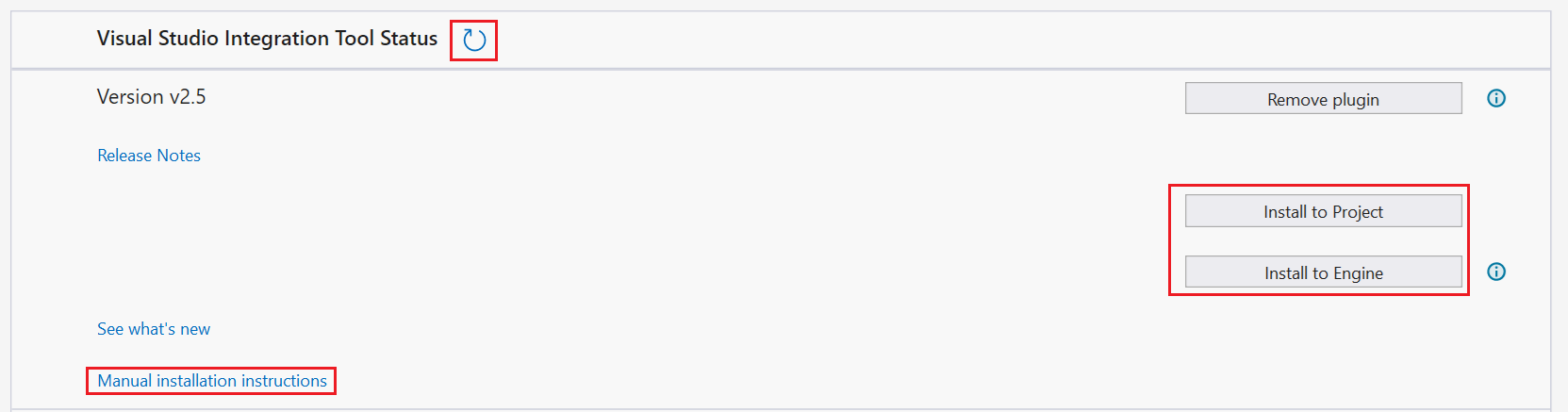

Unreal Engine 集成配置窗口的屏幕截图。在“Visual Studio 集成工具状态”部分中，突出显示了“刷新”、“安装到项目”和“安装到引擎”按钮。此外，还突出显示了“手动安装说明”链接。

设置测试项目

若要测试 Blueprint 调试器功能，请创建包含蓝图和C++代码的项目。 Unreal Engine First Person 模板效果良好。

  1. 打开 Unreal Engine 编辑器并创建新的 First Person 项目。

  2. 确保已选择 C++ ：

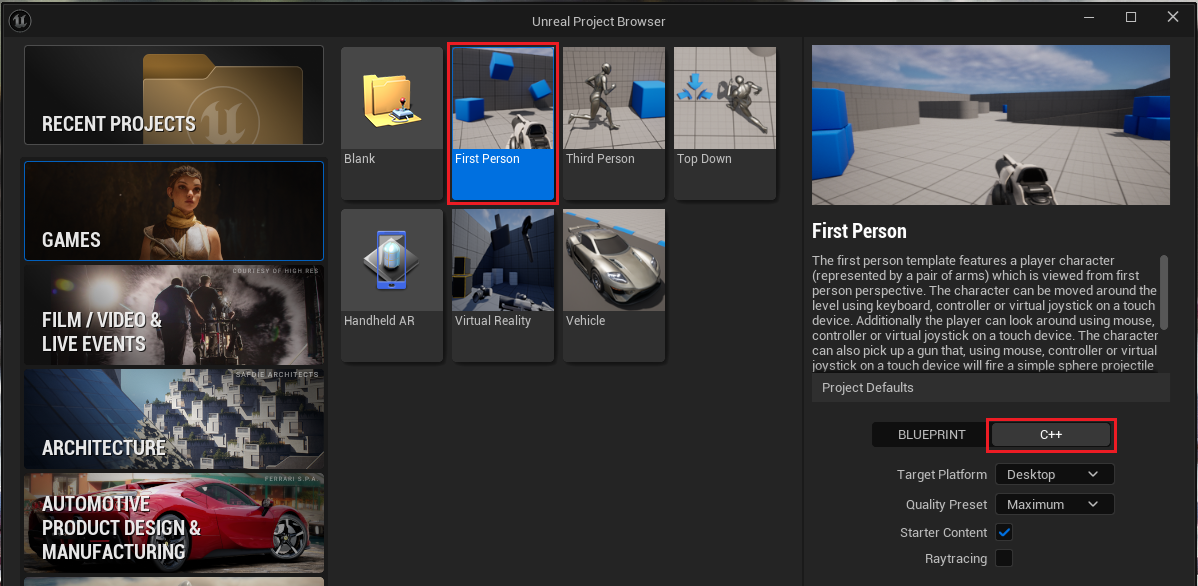

    Unreal Engine 编辑器新项目对话框的屏幕截图。选择了“第一个人”和“BlueEpic Games”安装选项。已选择用于调试的编辑器符号。

  3. 创建项目后，关闭所有 Unreal 编辑器实例。

  4. 在 Visual Studio 中，打开生成的 Visual Studio 解决方案文件（.sln）。

安装适用于 Unreal Engine 的 Visual Studio 插件

若要支持在 Visual Studio 调试器中查看蓝图的节点固定变量，还需要安装适用于 Unreal Engine 的 Visual Studio 插件。 插件可以安装在引擎或游戏项目源中。 在 Visual Studio 中打开 Unreal Engine 项目时，它会自动激活。 有关安装说明，请参阅 vc-ue-extensions。

调试蓝图

按照以下步骤设置断点、检查蓝图函数并查看其节点引脚值：

  1. 在 Visual Studio 中，找到 AttachWeapon 武器组件类中的方法。 例如，如果命名项目 FirstPerson，该函数将位于文件中 FirstPersonWeaponComponent.cpp。

  2. 在 AttachWeapon 方法的开头添加断点。 当玩家在游戏中拿起武器时，将调用此方法：

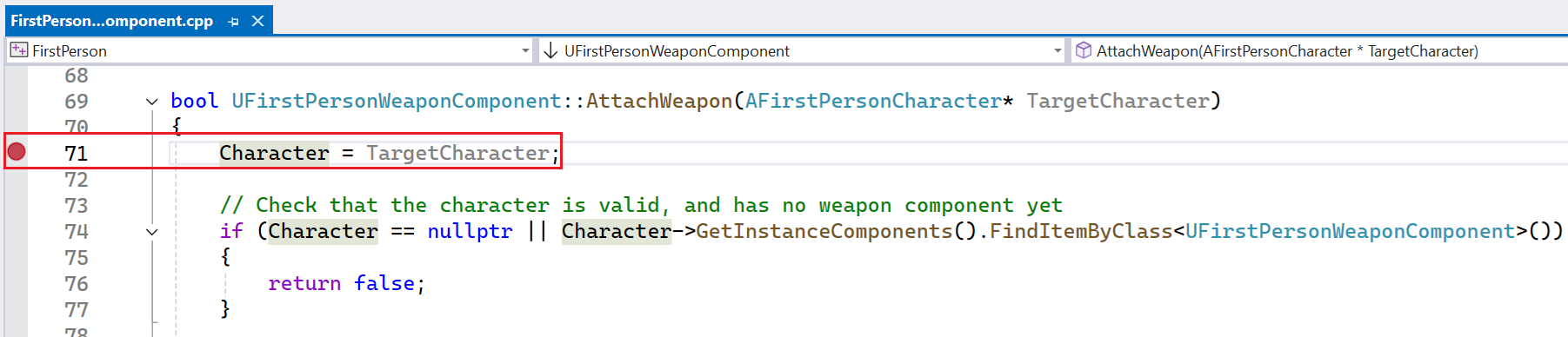

    Visual Studio 中 AttachWeapon 函数的屏幕截图。断点位于函数的第一行。

  3. 在 Visual Studio 解决方案配置 下拉列表中，选择 “开发编辑器”

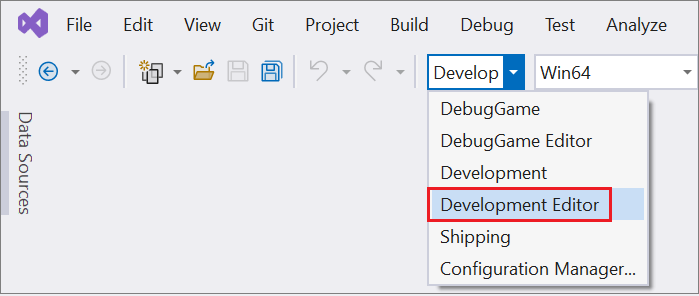

    Visual Studio 解决方案配置下拉列表的屏幕截图。已选择开发编辑器。

  4. 在 Visual Studio 中，编译并运行项目以打开 Unreal 编辑器。

  5. 在 Unreal 编辑器中，选择绿色 的“播放 ”按钮以启动游戏。

  6. 在正在运行的游戏中，按 W 键向前移动，直到你与武器相撞并触发断点。

  7. 命中断点时，检查调用堆栈窗口。 蓝图堆栈帧会出现在你的 C++ 堆栈帧之间：

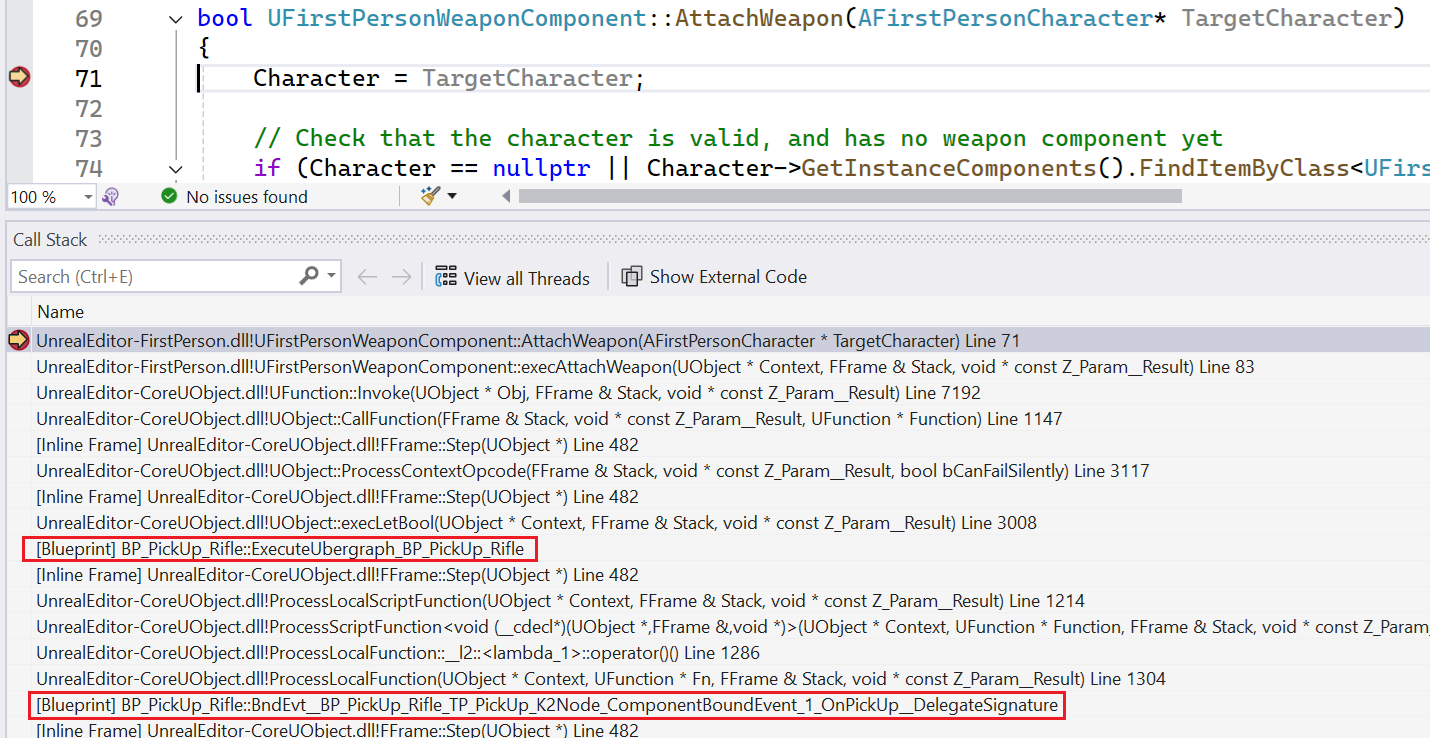

    Visual Studio 中调用堆栈窗口的屏幕截图。AttachWeapon 中的断点位于调用堆栈的顶部。调用堆栈中突出显示了 BP_PickUp_Rifle::ExecuteUbergraph_BP_PickUp_Rifle 和 BP_PickUp_Rifle::BndEvt___BP_PickUp_Rifle_TP_PickUp_K2Node_ComponentBoundEvent_1_OnPickUp_DelegateSignature 的两个蓝图条目。

  8. 双击调用堆栈中的第一个蓝图帧。

  9. 打开 “局部变量 ”窗口以查看与蓝图节点关联的变量。 可以看到蓝图节点引脚的值：

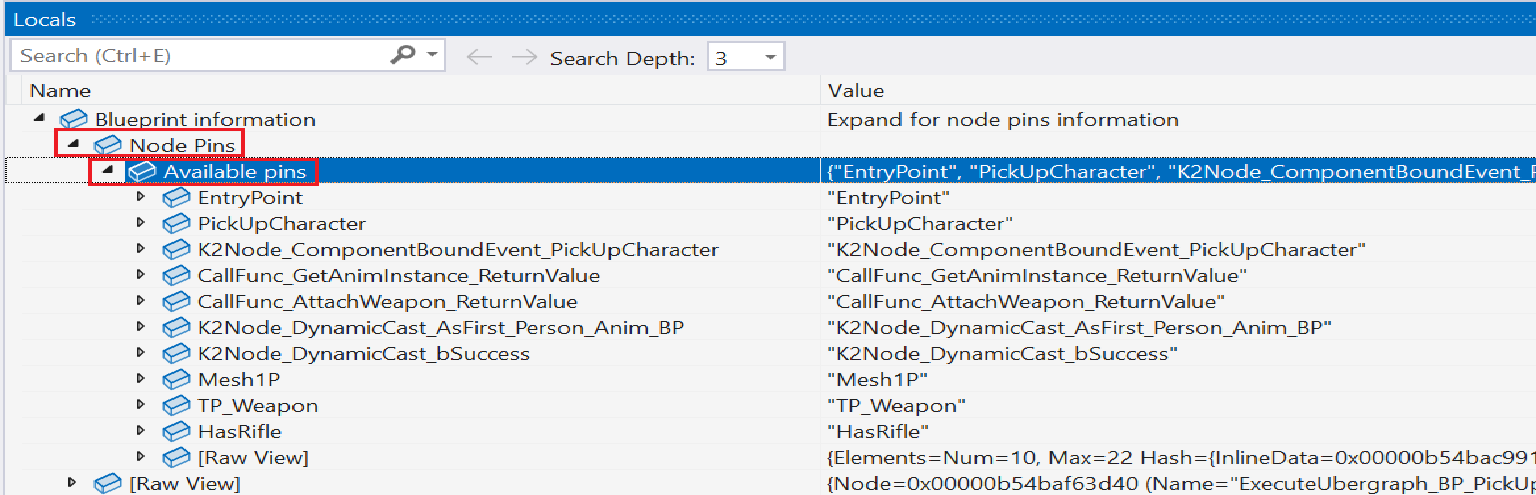

    Visual Studio 中局部变量窗口的屏幕截图。蓝图信息 > 节点引脚 > 可用引脚已扩展以显示蓝图的值，例如 EntryPoint、PickUpCharacter、HasRifle 等。

概要

Visual Studio Blueprint 调试器提供无缝调试体验，以弥合 Unreal Engine 项目中C++和蓝图代码之间的差距。 使用此集成方法，可以：

  • 跟踪从C++到蓝图和返回的执行流。
  • 检查蓝图变量、节点固定值和C++变量。
  • 在与 C++ 代码相同的调试会话中逐步执行蓝图执行帧。

这种统一的调试体验有助于跨两种编码范例高效地解决问题，无需在不同的调试工具之间切换。
