Linux 实时远程进程调试

项目
05/27/2024

本文介绍如何建立与 Linux 的实时 WinDbg 连接。在 Linux 上进行实时远程进程调试需要使用 WinDbg 1.2402.24001.0 或更高版本。

GNU 调试器 GDBServer 用于在 Linux 上支持 WinDbg 连接。有关 GDBServer 的详细信息，请参阅 https://en.wikipedia.org/wiki/Gdbserver。提供查看远程 gdb 调试文档的一站式位置是 - https://sourceware.org/gdb/current/onlinedocs/gdb#Remote-Debugging

以下示例使用的适用于 Linux 的 Windows 子系统 (WSL)，但也可以使用其他 Linux 实现。

WinDbg 远程进程调试类型

使用 WinDbg 进行远程调试有两种主要方法 - 进程服务器或 KD 连接服务器。进程服务器用于用户模式调试；KD 连接服务器用于内核模式调试。有关这些 WinDbg 连接类型的一般信息，请参阅进程服务器（用户模式）和KD 连接服务器（内核模式）。

有两种方法可以开始调试 Linux 用户模式进程。可以在特定进程上启动 gdbserver，也可以将 gdbserver 作为进程服务器启动，后者可以列出并附加到现有进程。这与 Windows 上的 DbgSrv (dbgsrv.exe) 进程服务器非常类似。有关详细信息，请参阅激活进程服务器。

用户模式 Linux 进程调试

可以连接到特定的单用户模式进程，或者在多模式下，在列表中查看所有进程并选择一个进行连接。本主题介绍这两种方法。下面介绍了这两种方法共享相同的连接字符串语法。

gdbserver 连接字符串的格式

用于连接 gdbserver 的格式是“protocol:arguments”，其中 arguments 是以逗号分隔的“argument=value”列表。对于用户模式的 gdbserver 连接，协议是 gdb，参数集如下所示。

server=<address> - 必填：指明要连接的 gdbserver 的 IP 地址。

port=<port> - 必填：指明要连接到的 gdbserver 的端口号。

threadEvents=<true|false> - 可选：指明此版本的 gdbserver 的线程事件在停止模式下是否正常工作。

当前的 gdbserver 版本中存在一个问题，即在服务器处于停止模式（WinDbg 使用的模式）时启用线程事件会导致 gdbserver 崩溃。如果此值为 false（默认值），则线程启动和停止事件将被合成，但可能会比线程创建/销毁的实际时间晚很多。当 gdbserver 中的修复程序可用时，可通过此选项启用实际事件。

连接到单个用户模式进程

本部分将介绍如何使用 WinDbg 在 Linux 中识别和连接单个用户模式进程。

WSL（适用于 Linux 的 Windows 子系统）

以下示例使用的 WSL（适用于 Linux 的 Windows 子系统），但也可以使用其他 Linux 实现。有关设置环境和使用 WSL 的信息，请参阅：

选择所需进程

在 Linux 中使用 ps -A 命令列出进程，以确定要连接的运行中进程。

user1@USER1:/mnt/c/Users/USER1$ ps -A
    PID TTY          TIME CMD
    458 pts/1    00:00:00 bash
    460 ?        00:00:00 rtkit-daemon
    470 ?        00:00:00 dbus-daemon
    482 ?        00:00:19 python3
   1076 ?        00:00:00 packagekitd
   1196 pts/0    00:00:00 ps

在本示例演练中，我们将连接到 python3。

找到目标系统 IP 地址

如果连接到远程 linux 目标计算机，请使用 ip route show 等命令确定外部 IP 地址。

user1@USER1:/mnt/c/Users/USER1$ ip route show
default via 192.168.1.1 dev enp3s0 proto dhcp metric 100
172.25.144.0/24 dev enp3s0 proto kernel scope link src 192.168.1.107 metric 100

在本演练中，我们将连接到在同一台电脑上运行的 WSL，并使用 localhost 的 IP 地址。

将 GDBServer 附加到所选进程

在 WSL linux 控制台上输入 gdbserver localhost:1234 python3，以便在 1234 端口上启动 gdbserver，并将其附加到 python3 进程。

USER1@USER1:/mnt/c/Users/USER1$ gdbserver localhost:1234 python3
Process python3 created; pid = 1211
Listening on port 1234

对于某些 Linux 环境，可能需要以管理员身份运行该命令，例如使用 sudo - sudo gdbserver localhost:1234 python3。在启用调试器管理员根级别访问权限时要谨慎，仅在需要时方可使用。

在 WinDbg 中创建进程服务器连接

打开 WinDbg，然后选择“文件/连接到远程调试器”，然后输入用于连接的协议字符串。此处使用 gdb:server=localhost,port=1234 为例。

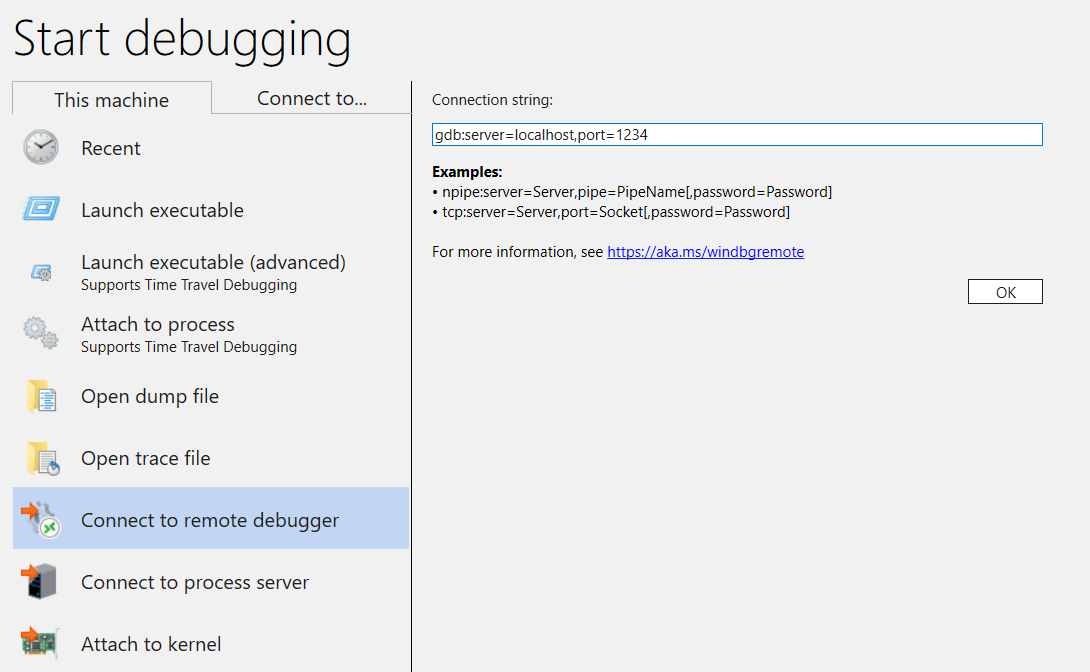

WinDbg 的”开始调试”屏幕的屏幕截图，其中显示了连接字符串。

单击“确定”按钮后，调试器应连接到 gdbserver，并且应在初始进程开始中断时。

达到初始断点后，可以按几次“g”。将收到模块加载消息（sxe 样式的“模块加载时中断”事件应能正常工作）。

请注意，由于调试符号会加载到缓存中，因此可能需要一些时间才能达到该点。除了通过符号服务器或本地搜索路径查找符号和二进制文件外，如果无法通过 symsrv 或本地找到这些文件，GDBServer 集成还能从远程文件系统中提取这些文件。这通常比从 symsrv 或本地搜索路径获取符号要慢得多，但通过查找适当的符号可以让整体体验变得更好。

使用 k stacks 命令列出堆栈。它会显示 python3 模块，因此可以确认正在使用 WinDbg 在 Linux 上调试 python3。

0:000> k
 # Child-SP          RetAddr               Call Site
00 00007fff`ffffce10 00007fff`f786d515     libc_so!_select+0xbd
01 00007fff`ffffce80 00005555`55601ce8     readline_cpython_310_x86_64_linux_gnu!PyInit_readline+0xac5
02 00007fff`ffffcf60 00005555`556f06a1     python3!PyOS_Readline+0x109
03 00007fff`ffffcfa0 00005555`556eee7e     python3!PyFrame_LocalsToFast+0x62a1
04 00007fff`ffffd000 00005555`556edcf0     python3!PyFrame_LocalsToFast+0x4a7e
05 00007fff`ffffdb80 00005555`557a18e9     python3!PyFrame_LocalsToFast+0x38f0
06 00007fff`ffffdc00 00005555`557a1470     python3!PyCodec_LookupError+0xb09
07 00007fff`ffffdc50 00005555`557b89dc     python3!PyCodec_LookupError+0x690
08 00007fff`ffffdc70 00005555`5560b42f     python3!PyUnicode_Tailmatch+0xc6c
09 00007fff`ffffdcb0 00005555`5560b012     python3!PyRun_InteractiveLoopObject+0x4e0
0a 00007fff`ffffdd50 00005555`557b7678     python3!PyRun_InteractiveLoopObject+0xc3
0b 00007fff`ffffdda0 00005555`555f55c8     python3!PyRun_AnyFileObject+0x68
0c 00007fff`ffffddd0 00005555`555ea6e8     python3!PyRun_AnyFileExFlags+0x4f
0d 00007fff`ffffde00 00005555`55780cad     python3!Py_str_to_int+0x2342a
0e 00007fff`ffffdef0 00007fff`f7c7cd90     python3!Py_BytesMain+0x2d
0f 00007fff`ffffdf20 00007fff`f7c7ce40     libc_so!_libc_init_first+0x90
10 00007fff`ffffdfc0 00005555`55780ba5     libc_so!_libc_start_main+0x80
11 00007fff`ffffe010 ffffffff`ffffffff     python3!start+0x25
12 00007fff`ffffe018 00000000`00000000     0xffffffff`ffffffff

此时，通过远程进程服务器连接到远程 Windows 调试器的 WinDbg 几乎可以完成所有操作。可以单步执行、源级别调试、设置断点、检查局部变量等。

调试完成后，使用 CTRL+D 退出 WSL 中的 gbdserver 窗口。

连接到进程服务器

除了通过用户模式 GDBServer 连接到单个进程外，还可以将其设置为进程服务器，并列出和附加到系统上的现有进程。为此，gdbserver 以“--multi”命令行参数开头 - gdbserver --multi localhost:1234

user1@USER1:/mnt/c/Users/USER1$ sudo gdbserver --multi localhost:1234
Listening on port 1234

要连接进程服务器，请在 WinDbg 中选择“文件/连接进程服务器”，然后输入与上述单进程 gdbserver 示例相同的协议字符串：

gdb:server=localhost,port=1234

单击“确定”按钮后，应作为进程服务器连接到 gdbserver。与 dbgsrv 一样，可以启动一个新进程，也可以列出现有进程并附加到其中之一。

在本例中，使用“附加到进程”选项。

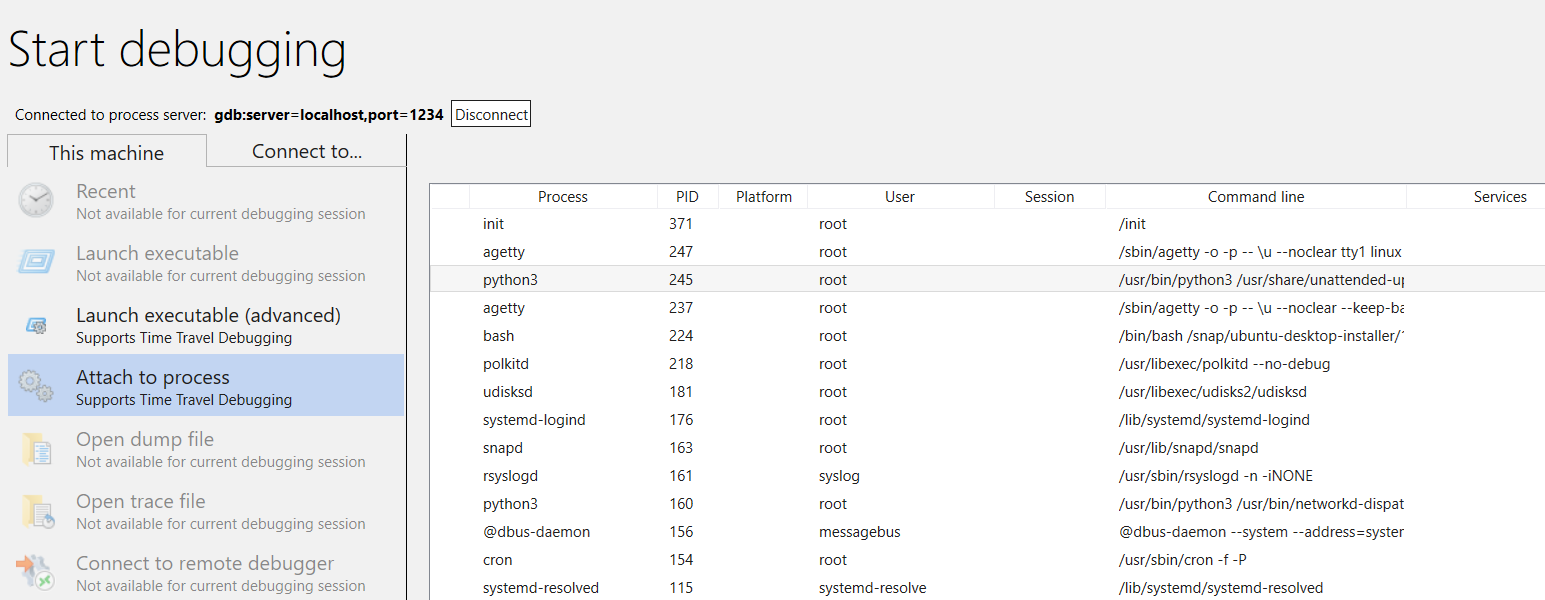

WinDbg 的“开始调试”屏幕的屏幕截图，其中显示了附加到 20 个左右列出的进程。

请注意，将看到许多对 Windows 进程可见的相同内容（包括 PID、用户和命令行）。 “附加到进程”对话框中的某些列与 Linux 无关，也不包含数据。

结束会议

使用 CTRL+D 退出 WSL 中的 gbdserver 窗口，并在 WinDbg 中选择停止调试。要结束会话，在某些情况下可能需要退出调试器。

重新连接进程服务器

WinDbg 通过 gdbserver 是否连接到进程来识别“进程服务器”和“单个目标”。如果连接到某个进程，让它处于冻结状态，关闭调试器，然后尝试重新连接到进程服务器，我们很可能无法将其识别为进程服务器。在这种情况下，请重新启动目标 gdbserver 并重新连接调试器。

Linux WinDbg 功能

虽然调试器的大部分功能在调试内核转储（例如：堆栈行走、符号、类型信息、局部变量、反汇编等）时都能按预期运行，但必须注意的是，整个调试工具链尚未意识到 ELF、DWARF 以及由此产生的与 Windows 语义的差异。调试器中的某些命令当前可能会导致意外输出。例如，lm 仍然会显示 ELF 模块的错误消息，因为它需要手动分析 PE 标头。

通过 EXDI 的 Linux 内核模式

Windows 调试器支持使用 EXDI 进行内核调试。这样就可以调试各种硬件和操作系统。有关设置配置 EXDI 连接和故障排除的一般信息，请参阅配置 EXDI 调试器传输。

有关如何使用 EXDI 设置 QEMU 内核模式调试的信息，请参阅使用 EXDI 设置 QEMU 内核模式调试。

Linux 符号和源

本部分介绍 Linux 符号的基本用法和可用性。有关详细信息，请参阅 Linux 符号和源以及源代码扩展访问。

DebugInfoD 符号服务器

从 WinDbg 版本 1.2104 开始，源路径命令（.srcpath、.lsrcpath （设置源路径））支持通过 DebugInfoD* 标记从 DebugInfoD 服务器检索文件。

DebugInfoD* 标记可以指向一个或多个 DebugInfoD 服务器，其中每个服务器 URL 的格式设置为https://domain.com，并用 * 分隔。将按源路径中列出的顺序搜索服务器，并从第一个匹配的 URL 检索文件。有关详细信息，请参阅源代码扩展访问。

例如，可以使用 .sympath（设置符号路径）命令来设置如下所示的 DebugInfoD 路径。

.sympath+ DebugInfoD*https://debuginfod.elfutils.org

有关设置符号路径的一般信息，请参阅使用符号。

要显示正在加载的符号信息，请使用 !sym noisy。有关详细信息，请参阅 !sym。

此外，还支持从 DebugInfoD 服务器自动下载源，这些源支持返回该项目类型。实际上，可以执行以下操作：

.srcpath+ DebugInfoD*https://debuginfod.elfutils.org

有关使用 DWARF 符号和 Linux 符号实用工具（如 !sourcemap 和 !diesym）的详细信息，请参阅 Linux 符号和源。

C++ 应用演练

使用文本编辑器（如 nano 或 vi）创建 C++ 文件。例如：

nano DisplayGreeting.cpp

在文本编辑器中编写 C++ 程序。这是一个显示问候语的简单程序，需要对其进行调试：

#include <array>
#include <cwchar>
#include <cstdio>
#include <iostream>
using namespace std;

void GetCppConGreeting(wchar_t* buffer, size_t size)
{
    wchar_t const* const message = L"HELLO FROM THE WINDBG TEAM. GOOD LUCK IN ALL OF YOUR TIME TRAVEL DEBUGGING!";
    wcsncpy(buffer, message, size);
}

int main()
{
    std::array<wchar_t, 50> greeting{};
    GetCppConGreeting(greeting.data(), greeting.size());

    cin.get();
    wprintf(L"%ls\n", greeting.data());

    return 0;
}

保存 (CTRL-O) 并退出 (CTRL-X) nano 编辑器。
使用 g++ 编译 C++ 文件。 -o 选项用于指定输出文件名，而 -g 选项用于生成符号文件：

g++ DisplayGreeting.cpp -g -o DisplayGreeting

如果代码中没有错误，g++ 命令将在目录中创建一个名为 DisplayGreeting 的可执行文件。
可以使用以下命令来运行程序：

./DisplayGreeting

按返回键后，应用中将显示该消息。从输出结果来看，“问候语”似乎被截断了，取而代之的是“????”。

HELLO FROM THE WINDBG TEAM. GOOD LUCK IN ALL OF YO????

调试 DisplayGreeting

代码准备好运行后，就可以使用 gdbserver 启动应用。

gdbserver localhost:1234 DisplayGreeting

打开 WinDbg，然后选择“文件/连接到远程调试器”，然后输入用于连接的协议字符串。此处使用 gdb:server=localhost,port=1234 为例。
连接完成后，输出应显示它正在侦听 1234 端口，并已建立远程调试连接。

Bob@Bob6:/mnt/c/Users/bob$ gdbserver localhost:1234 DisplayGreeting
Process /mnt/c/Users/bob/DisplayGreeting created; pid = 725
Listening on port 1234
Remote debugging from host 127.0.0.1, port 47700

如前所述，对于某些 Linux 环境，可能需要以管理员身份运行该命令，通常使用 sudo。在启用调试器管理员根级别访问权限时要谨慎，仅在需要时方可使用。

在调试器会话中添加源和符号路径

要设置断点并查看源代码和变量，请设置符号和源路径。有关设置符号路径的一般信息，请参阅使用符号。

使用 .sympath 将符号路径添加到调试器会话。在本例中，代码运行在 WSL Linux Ubuntu 的这个位置，用户名为 Bob。

\\wsl$\Ubuntu\mnt\c\Users\Bob\

在 WSL 中，此目录映射到 Windows OS 的位置：C:\Users\Bob\

因此会使用这两个命令。

.sympath C:\Users\Bob\

.srcpath C:\Users\Bob\

有关 WSL 文件系统的详细信息，请参阅 WSL 的文件权限。

要使用额外的 Linux OS 符号，请使用 .sympath 位置来添加 DebugInfoD 符号，如下所示。

.sympath+ DebugInfoD*https://debuginfod.elfutils.org

此外，还支持从 DebugInfoD 服务器自动下载源，这些源支持返回该项目类型。要利用这一点，请使用 .srcpath 添加 elfutils 服务器。

.srcpath+ DebugInfoD*https://debuginfod.elfutils.org

设置断点

在 DisplayGreeting 应用的主位置中设置一个断点。

0:000> bp DisplayGreeting!main
0:000> bl
     0 e Disable Clear  00005555`55555225  [/mnt/c/Users/bob/DisplayGreeting.cpp @ 14]     0001 (0001)  0:**** DisplayGreeting!main

使用 Go 命令或菜单选项重新启动代码执行。

加载源代码

使用 .reload 命令重新加载符号。

使用 lm 命令确认正在运行 DisplayGreeting 应用。

0:000> lm
start             end                 module name
00005555`55554000 00005555`55558140   DisplayGreeting T (service symbols: DWARF Private Symbols)        c:\users\bob\DisplayGreeting
00007fff`f7a54000 00007fff`f7a732e8   libgcc_s_so   (deferred)
00007fff`f7a74000 00007fff`f7b5a108   libm_so    (deferred)
00007fff`f7b5b000 00007fff`f7d82e50   libc_so  T (service symbols: DWARF Private Symbols)        C:\ProgramData\Dbg\sym\_.debug\elf-buildid-sym-a43bfc8428df6623cd498c9c0caeb91aec9be4f9\_.debug
00007fff`f7d83000 00007fff`f7fae8c0   libstdc___so   (deferred)
00007fff`f7fc1000 00007fff`f7fc1000   linux_vdso_so   (deferred)
00007fff`f7fc3000 00007fff`f7ffe2d8   ld_linux_x86_64_so T (service symbols: DWARF Private Symbols)        C:\ProgramData\Dbg\sym\_.debug\elf-buildid-sym-9718d3757f00d2366056830aae09698dbd35e32c\_.debug

一旦命令触发了对显示问候语代码的访问，它就会显示在 WinDbg 中。

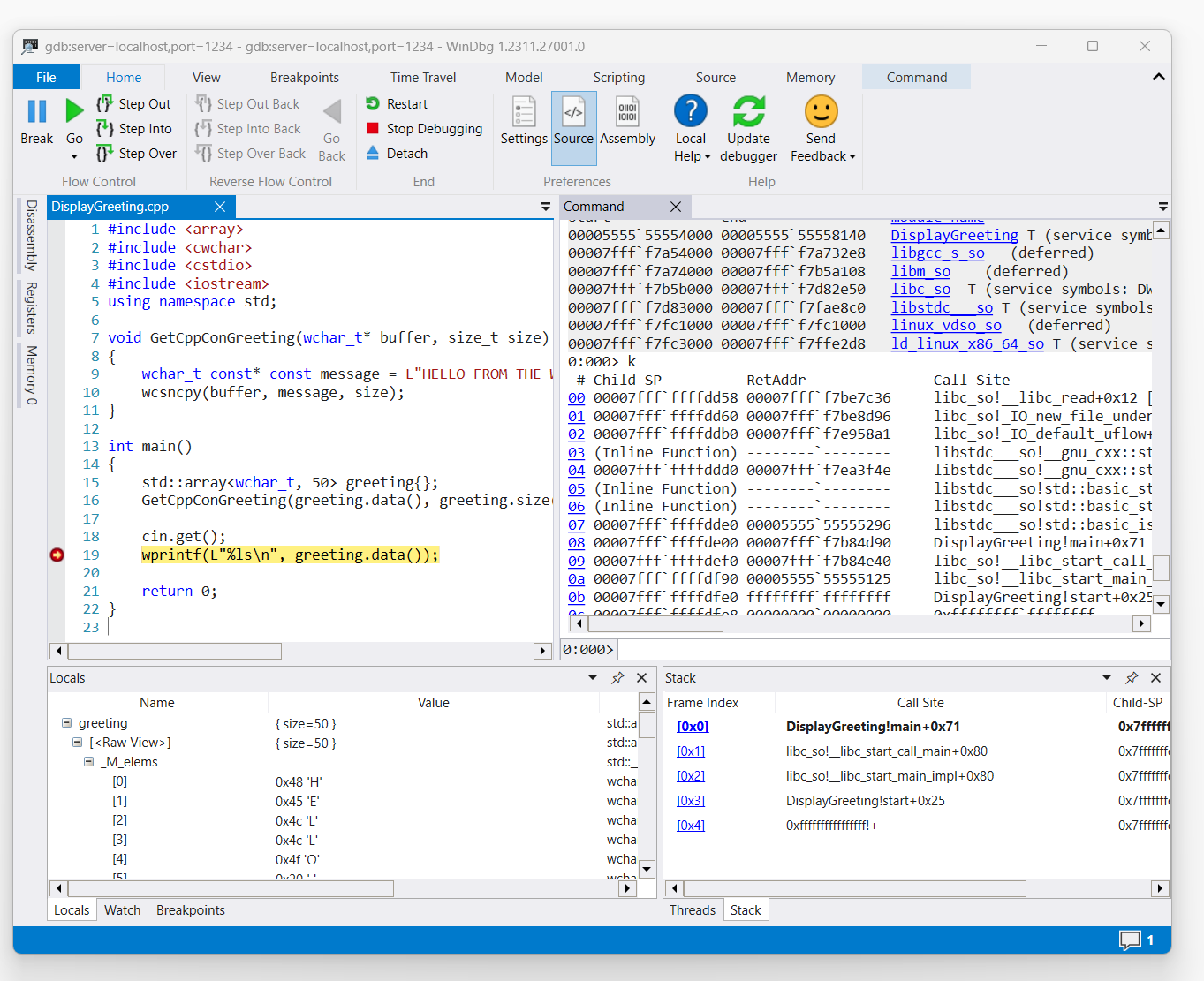

在 WinDbg 中显示 DisplayGreeting.cpp 代码的屏幕截图，其中在第 19 行设置了断点，wprint

使用“k”命令列出堆栈。

0:000> k
 # Child-SP          RetAddr               Call Site
00 00007fff`ffffde00 00007fff`f7b84d90     DisplayGreeting!main+0x1f [/mnt/c/Users/BOB/DisplayGreeting.cpp @ 15]
01 00007fff`ffffdef0 00007fff`f7b84e40     libc_so!__libc_start_call_main+0x80 [./csu/../sysdeps/x86/libc-start.c @ 58]
02 00007fff`ffffdf90 00005555`55555125     libc_so!__libc_start_main_impl+0x80 [./csu/../sysdeps/nptl/libc_start_call_main.h @ 379]
03 00007fff`ffffdfe0 ffffffff`ffffffff     DisplayGreeting!start+0x25
04 00007fff`ffffdfe8 00000000`00000000     0xffffffff`ffffffff```

使用 dx 命令查看局部变量 greeting。请注意，它的大小为 50。

0:000> dx greeting
greeting                 : { size=50 } [Type: std::array<wchar_t, 50>]
    [<Raw View>]     [Type: std::array<wchar_t, 50>]

仔细浏览代码，注意 50 的大小可能无法满足问候语消息的需要。

wchar_t const* const message = L"HELLO FROM THE WINDBG TEAM. GOOD LUCK IN ALL OF YOUR TIME TRAVEL

通过扩展问候语的局部变量并看到问候语被截断来确认这一点。

gdbserver 连接故障排除

使用 --debug 选项可在 gdbserver 控制台上显示更多信息，以收集更多有关连接状态的信息。例如，使用此命令启动进程服务器。

gdbserver --debug --multi localhost:1234
