USB 设备的移动宽带实施指南

本主题提供具体的实施指南，以帮助移动宽带设备制造商为 Windows 生产合规的 USB 设备。 它应与 USB-IF 设备工作组发布的 USB NCM 移动宽带接口模型 (MBIM) V1.0 规范 结合使用。

本主题中的信息适用于：

  • Windows 8
  • Windows 8.1

延迟 MBIM 打开

当 MBIM 设备收到来自主机的 MBIM OPEN 消息时，可能需要一段时间才能完成初始化。 在响应 MBIM OPEN 消息之前，设备应等待其初始化完成。 设备不应响应错误状态为“MBIM_STATUS_BUSY”的消息，并期望主机使用 MBIM OPEN 消息轮询设备。 响应状态为 MBIM_STATUS_SUCCESS 以外的 MBIM OPEN 会终止主机上的初始化过程。

多运营商\多订阅

有关详细信息，请参阅 实现支持多模式和多载流功能的 MB 设备的 IHV 指南 。

MBIM_CID_HOME_PROVIDER

在上述情况下，MBIM 设备不得使 SET MBIM_CID_HOME_PROVIDER请求失败，并具有以下列出的状态代码。 以下状态对 QUERY MBIM_CID_HOME_PROVIDER请求有效，但不适用于 SET 请求。

  • MBIM_STATUS_SIM_NOT_INSERTED - 如果存在新家庭提供商的 SIM，但未插入旧家庭提供商的 SIM 卡，则 MBIM 设备不得使状态为 MBIM_STATUS_SIM_NOT_INSERTED 的 SET MBIM_CID_HOME_PROVIDER 请求失败。
  • MBIM_STATUS_BAD_SIM - 如果新家庭提供商的 SIM 卡良好，但旧家庭提供商的 SIM 不坏，则 MBIM 设备不得使 SET MBIM_CID_HOME_PROVIDER 请求失败并MBIM_STATUS_BAD_SIM。
  • MBIM_STATUS_PIN_REQUIRED - 无论旧 SIM 卡是固定锁定还是新 SIM 卡，MBIM 设备都不得MBIM_STATUS_PIN_REQUIRED使 SET MBIM_CID_HOME_PROVIDER 请求失败。

MBIM_CID_VISIBLE_PROVIDERS

  • MBIM_STATUS_SIM_NOT_INSERTED - 当MBIM_VISIBLE_PROVIDERS_ACTION设置为 MBIMVisibleProvidersActionRestrictedScan 时，MBIM 设备不得MBIM_CID_VISIBLE_PROVIDERS请求失败，MBIM_STATUS_SIM_NOT_INSERTED，因为当前家庭提供商的 SIM 卡不存在。
  • MBIM_STATUS_PIN_REQUIRED - 当MBIM_VISIBLE_PROVIDERS_ACTION设置为 MBIMVisibleProvidersActionRestrictedScan 时，MBIM 设备不得MBIM_CID_VISIBLE_PROVIDERS请求失败，并MBIM_STATUS_PIN_REQUIRED，因为当前家庭提供商的 SIM 卡已 PIN 锁定。

响应 Pin 操作

MBIM 设备在响应 MBIMPinOperationEnter 请求时必须遵循以下准则：

  • 对于成功的 MBIMPinOperationEnter 请求，当设备不再需要 PIN 时，设备必须将状态设置为 MBIM_STATUS_SUCCESS，并在 Type 中将MBIM_PIN_INFO：:P 设置为 MBIMPinTypeNone。

  • 当 PIN 已处于请求状态时，设备必须将 pin 启用和 PIN 禁用操作的状态设置为MBIM_STATUS_SUCCESS。 设备必须将 MBIM_PIN_INFO：:P inType 设置为 MBIMPinTypeNone。 将忽略其他成员。

  • 当 PIN 模式从“已禁用”更改为“已启用”时，PIN 状态应为 MBIMPinStateUnlocked。

  • 如果启用了 PIN1，则设备通电时，PIN 状态将变为 MBIMPinStateLocked 。

  • 对于所有其他 PIN，PIN 状态可以从 MBIMPinStateUnlocked 更改为 MBIMPinStateLocked ，具体取决于移动宽带设备的特定条件。

  • PIN 不支持：如果设备不支持 PIN 操作，则设备必须将状态设置为MBIM_STATUS_NO_DEVICE_SUPPORT。 例如，移动宽带设备通常不支持启用和禁用 PIN2，因此必须返回上述错误代码。 将忽略所有其他成员。

  • 必须输入 PIN：如果 PIN 操作需要输入 PIN，设备必须将状态设置为 MBIM_STATUS_PIN_REQUIRED，并将 MBIM_PIN_INFO：:P inType 设置为 MBIMPinTypeXxx。 将忽略其他成员。

  • PIN 更改操作：如果设备仅在处于启用状态时才限制更改 PIN 值，则必须使用MBIM_STATUS_PIN_DISABLED返回更改禁用状态的请求。

  • PIN 重试：失败时，设备必须将状态设置为MBIM_STATUS_FAILURE，并将 MBIM_PIN_INFO：:P inType 设置为 MBIM_SET_PIN中指定的相同值。 除 MBIM_PIN_INFO：：RemainingAttempts 外，将忽略其他成员。 输入错误的 PIN 时，可能会发生这种情况。

  • PIN 阻止：当 MBIM_PIN_INFO：：RemainingAttempts 的数量为零时，将阻止 PIN。 如果 PIN 取消阻止操作不可用，设备必须将状态设置为 MBIM_STATUS_FAILURE，并将 MBIM_PIN_INFO：:P inType 设置为 MBIMPinTypeNone。 MBIM_PIN_INFO：：RemainingAttempts 应设置为 0，并忽略所有其他成员。 注意 如果设备支持 PIN 取消阻止操作，则设备应按照 PIN 取消阻止步骤响应请求。

  • 取消阻止 PIN：当 MBIM_PIN_INFO：：RemainingAttempts 为零时阻止 PIN。 若要取消阻止 PIN，设备可能会请求相应的 PUK（如果适用）。 在这种情况下，设备必须将状态设置为 MBIM_STATUS_FAILURE， MBIM_PIN_INFO：:P inType 设置为相应的 MBIMPinTypeXxxPUK， 将 PinState 设置为 MBIMPinStateLocked， 并且MBIM_PIN_INFO：：RemainingAttempts 应具有允许输入有效 PUK 的尝试次数。

  • 如果 PIN 阻止导致设备或 SIM 卡受阻，设备必须发送MBIM_CID_SUBSCRIBER_READY_STATUS通知，并将 ReadyState 设置为 MBIMSubscriberReadyStateDeviceLocked。

  • 如果在阻止 PIN1 时存在活动的 PDP 上下文，则设备必须停用 PDP 上下文，并将有关 PDP 停用和链接状态更改的通知发送到操作系统。

  • 对于成功的请求，设备必须将状态设置为MBIM_STATUS_SUCCESS。 将忽略其他成员。

  • 对于失败的 MBIMPinOperationEnter 请求，设备必须将状态设置为MBIM_STATUS_FAILURE，并按照以下详细信息包含适用的数据：

    • PIN 已禁用或 PIN 不预期：对于 MBIMPinOperationEnter 设置请求，当设备禁用或当前不需要相应的 PIN 时，设备必须将 MBIM_PIN_INFO：:P inType 设置为 MBIMPinTypeNone。 将忽略所有其他成员。

    • 不支持 PIN：如果设备不支持给定的 PIN，设备必须将状态设置为MBIM_STATUS_NO_DEVICE_SUPPORT。

    • PIN 重试：在此模式下，设备需要重新输入 PIN，因为对于此特定类型的 PIN， MBIM_PIN_INFO：：RemainingAttempts 值仍不为零。 设备必须将 MBIM_PIN_INFO：:P inType 设置为与 MBIM_SET_PIN 中的MBIM_PIN_INFO：:P inType 的值相同。

    • PIN 阻止：MBIM_PIN_INFO ：：RemainingAttempts 为零时阻止 PIN。 如果 PIN 取消阻止操作不可用，设备必须将状态设置为 MBIM_STATUS_FAILURE，并将 MBIM_PIN_INFO：:P inType 设置为 MBIMPinTypeNone。 将忽略所有其他成员。 注意 如果设备支持 PIN 取消阻止操作，则设备应按照 PIN 取消阻止步骤响应请求。

    • PIN 取消阻止：当 MBIM_PIN_INFO：：RemainingAttempts 为零时，将阻止 PIN。 若要取消阻止 PIN，设备可能会请求相应的 PIN 解锁密钥 (PUK) （如果适用）。 在这种情况下，设备必须将 MBIM_PIN_INFO：:P inType 设置为具有相关详细信息的相应 MBIMPinTypeXxxPUK 。

    • 阻止的 PUK：如果失败的试验数超过输入 MBIMPinTypeXxxPUK 的预设值，则 PUK 将被阻止。 设备必须通过将状态设置为 MBIM_STATUS_FAILURE 并将 MBIM_PIN_INFO：:P inType 设置为 MBIMPinTypeNone 来发出此信号。 如果 PUK1 被阻止，设备必须发送一个MBIM_CID_SUBSCRIBER_READY_STATUS，并将 ReadyState 设置为 MBIMSubscriberReadyStateBadSim。

    • MBIM 设备在响应 MBIMPinOperationEnable、MBIMPinOperationDisable 或 MBIMPinOperationChange 请求时必须遵循这些准则。

自动数据包服务附加

支持自动数据包服务附加的 MBIM 设备可自行从移动网络管理数据包服务的附加和分离。 主机仍可根据用户请求向此类设备发送附加请求。 当设备收到来自主机的附加请求时，它应按如下所示进行处理：

  • 如果设备未连接且未处于附加操作的中间，并且能够连接，则它应使用移动网络启动新的附加过程。
  • 如果设备未连接，但在自动附加操作中，它应等待自动附加操作完成，并完成主机的附加请求，状态为自动附加操作。
  • 如果设备已附加，则它应成功完成来自主机的附加请求。

信号强度丢失和数据连接丢失

当设备失去信号强度时，设备必须按该顺序指示 MBIMActivationStateDeactivated ，然后指示 MBIMPacketServiceStateDetached 后跟 MBIMRegisterStateDeregistered 。 如果设备在上下文激活时丢失数据包服务，则设备必须按该顺序指示 MBIMActivationStateDeactivated ，后跟 MBIMPacketServiceStateDetached 。 以下序列图显示了主机和设备之间的交互。

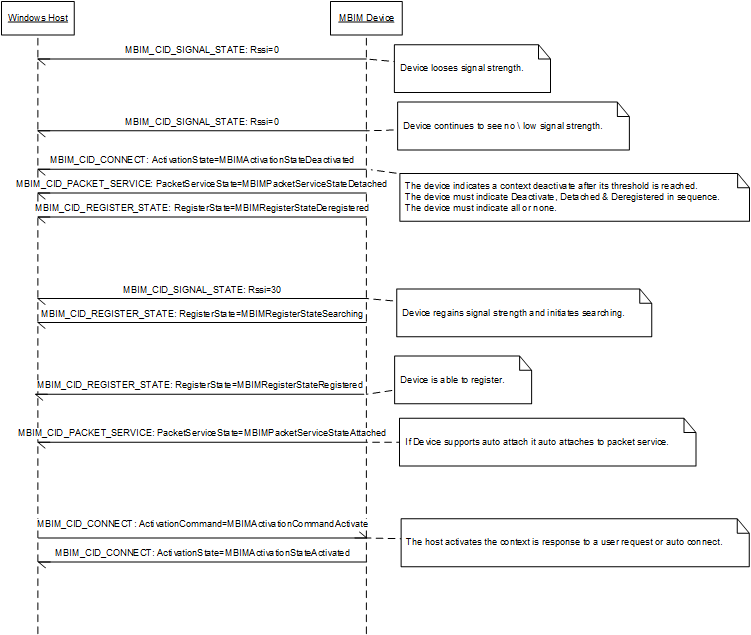

说明主机和设备之间交互的序列图。

DNS 服务器信息

当通过 MBIM_CID_IP_CONFIGURATION 提供 MBIM 部分 10.5.20.1) 中定义的基本 IP 信息 (时，也可以通过 MBIM_CID_IP_CONFIGURATION 提供 (MBIM 节 10.5.20.1) 中定义的 DNS 服务器信息。 更新 DNS 服务器信息时，MBIM_CID_IP_CONFIGURAITON必须具有之前获取的完整基本 IP 信息。 DNS 服务器信息只能通过 MBIM_CID_IP_CONFIGURATION即使没有通过 MBIM_CID_IP_CONFIGURATION 提供基本 IP 信息也是如此。 这适用于 IPv4 和 IPv6。

IPv6

对于 MBIM 部分 10.5.20.1) 中定义的基本 IP 信息 (，预期的 IP 层配置机制来自路由器播发 (RA) 。 对于 (MBIM 部分 10.5.20.1) 中定义的 DNS 服务器信息，预期的 IP 层配置机制为 DHCPv6。

  • 来自 RA 的基本 IP 信息 - 如果移动网络提供通过 RA) MBIM 部分 10.5.20.1 (定义的基本 IP 信息，则 MBIM 设备必须允许将 RA 数据包转发到主机，并且不得截获 RA 数据包或通过MBIM_CID_IP_CONFIGURATION提供 RA 数据包中存在的基本 IP 信息。
  • 来自 RA 的 DNS 服务器信息 - WINDOWS 支持) MBIM 第 10.5.20.1 节中定义的 DNS 服务器信息 (的唯一 IP 层配置机制是 DHCPv6。 MBIM 设备必须通过MBIM_CID_IP_CONFIGURATION配置 DNS 服务器信息，即使 RA 中也存在。
  • DHCPv6 中的基本 IP 信息和 DNS 服务器信息 - 如果移动网络提供基本 IP 信息和 DNS 服务器信息， (MBIM 节 10.5.20.1) 从 DHCPv6， 则 MBIM 设备必须允许将 DHCPv6 数据包转发到主机，并且不得截获 DHCPv6 数据包，或者通过MBIM_CID_IP_CONFIGURATION提供 DHCPv6 数据包中的基本 IP 信息和 DNS 服务器信息。

MBIM_CID_RADIO_STATE

当 SIM 不存在时，MBIM 设备不得MBIM_CID_RADIO_STATE状态为 MBIM_STATUS_SIM_NOT_INSERTED 的操作失败。 无线电操作不得因 SIM 卡缺失而失败。

身份验证 CID 的 Byte-Ordering 要求

下面列出的字节数组字段中的数据必须采用主机字节顺序。

MBIM_CID_SIM_AUTH

MBIM_SIM_AUTH_REQ

  1. Rand1
  2. Rand2
  3. Rand3

MBIM_CID_AKA_AUTH

MBIM_AKA_AUTH_REQ

  1. Rand
  2. Autn

MBIM_AKA_AUTH_INFO

  1. 响应
  2. 益
  3. CK
  4. Auts

MBIM_CID_AKAP_AUTH

MBIM_AKAP_AUTH_REQ

  1. Rand
  2. Autn

MBIM_AKAP_AUTH_INFO

  1. 响应
  2. 益
  3. CK
  4. Auts

Windows 仅支持在设备初始化期间配置链接最大传输单元 (MTU) 。 Windows 不会根据使用 MBIM_CID_IP_CONFIGURATION 报告的 MTU 更新链接 MTU。 设备必须使用 MBIM_FUNCTIONAL_DESCRIPTOR.wMaxSegmentSize 与网络支持的链接 MTU 通信。 以这种方式报告的链接 MTU 值应至少为 1280，最多应为 1500。
