执行存储驱动程序数据集管理

  • 项目

从 Windows 7 开始，驱动程序可以对设备的数据集执行管理操作。 可在存储设备上执行的 数据集管理 (DSM) 操作 的列表由 Microsoft 定义。

使用 IOCTL_STORAGE_MANAGE_DATA_SET_ATTRIBUTES

DEVICE_DSM_ACTION常量指定操作。 此常量在IOCTL_STORAGE_MANAGE_DATA_SET_ATTRIBUTES请求的系统缓冲区中包含的 DEVICE_DSM_INPUT 结构的 Action 成员中传递。 如果操作需要其他参数，则参数块将紧跟DEVICE_DSM_INPUT结构， ParameterBlockOffset 将指定参数块从DEVICE_DSM_INPUT结构开始的偏移量。 数据集范围（如果有）将紧跟参数块之后， DataSetRangesOffset 将指定范围 () 开始的DEVICE_DSM_INPUT结构开头的偏移量。 下图显示了系统缓冲区结构。

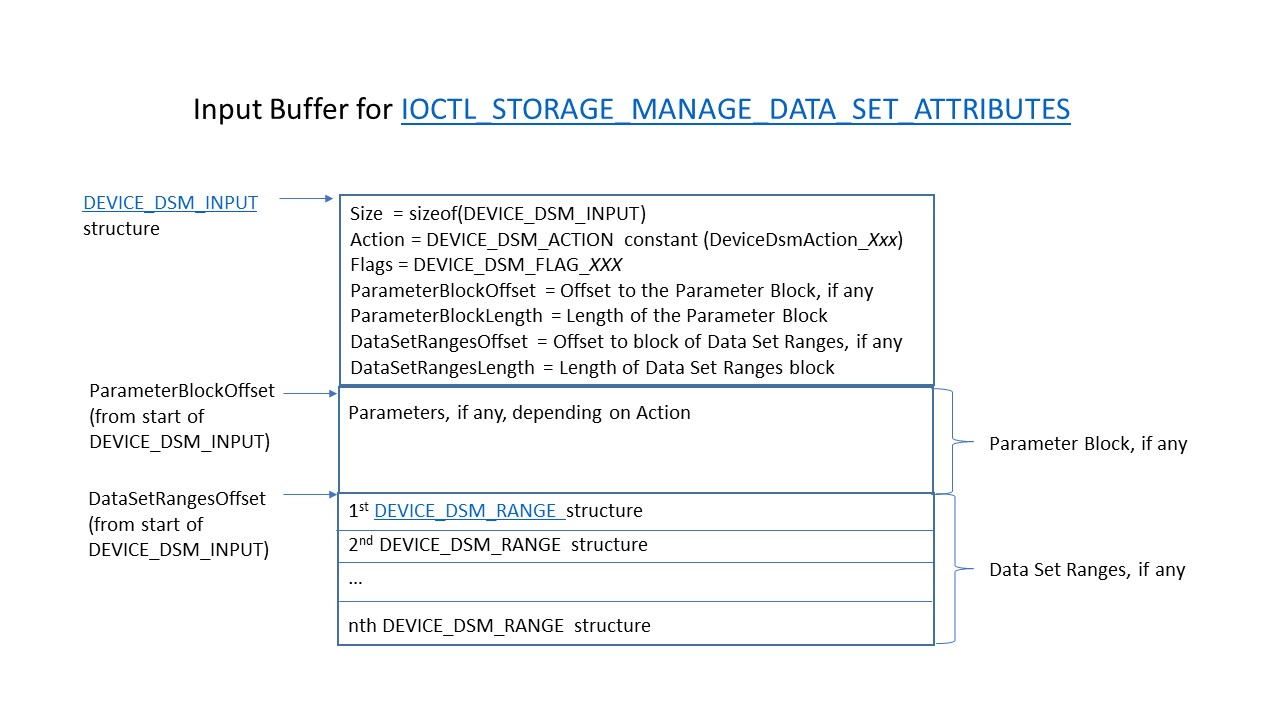

DSM IOCTL 输入缓冲区。

如果管理操作将返回输出，则会在 IOCTL 的 OutputBuffer 中传递指向 DEVICE_DSM_OUTPUT 结构的指针。 如果操作将返回其他特定于操作的输出，则输出块将紧跟DEVICE_DSM_OUTPUT结构， OutputBlockOffset 将指定参数块从DEVICE_DSM_OUTPUT结构开始处的偏移量。 下图显示了输出缓冲区结构。

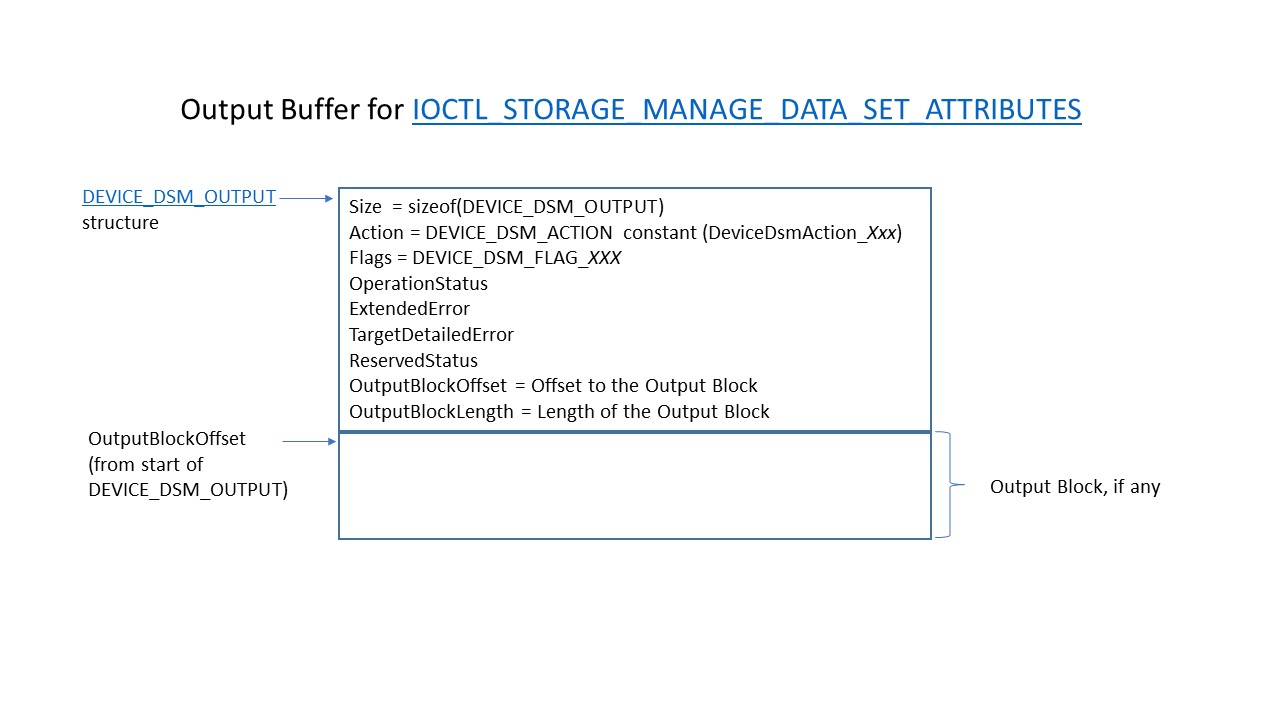

DSM IOCTL 输出缓冲区。

DSM 操作的进程流

DSM 操作的进程流如下所述，其中 Sender 是操作请求者， Handler 处理请求的操作。 请注意，堆栈中可以有多个 处理程序 。

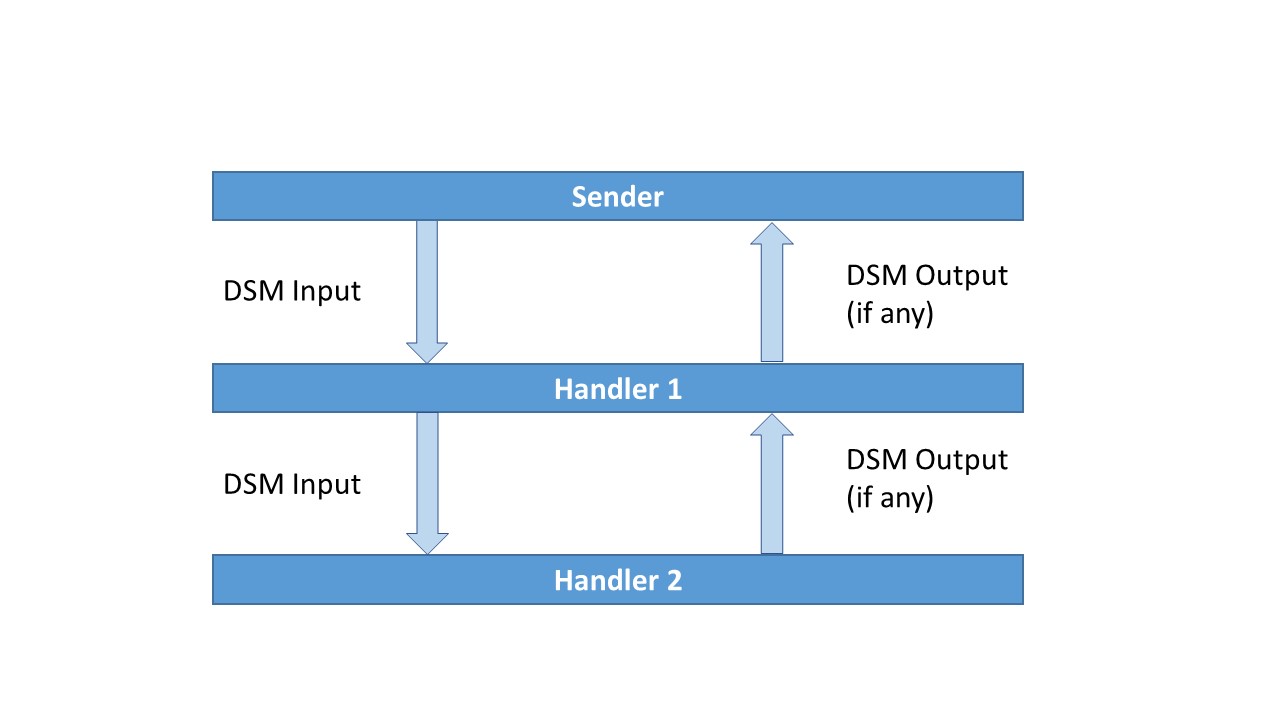

DSM 操作流。

  1. 发送方 通过执行以下操作初始化 DSM 并将其发送到堆栈中的第一个 处理程序 ：

  2. 处理程序 通过以下三种方式之一处理 DSM IOCTL 请求：

    1. 处理请求并返回输出（如果有）。
    2. 处理请求并将其转发到堆栈中的下一个较低驱动程序。
    3. 将请求转发到堆栈中的下一个下一个驱动程序，而无需处理 DSM。

    注意

    无论驱动程序是否处理 DSM， 仅当 设置了DEVICE_DSM_ACTION的最有效位 (DeviceDsmActionFlag_NonDestructive) 时，它才能安全地转发请求。 如果未设置DeviceDsmActionFlag_NonDestructive，驱动程序应改为返回并返回错误。

    如果 Handler 确实处理了 DSM，它将执行以下步骤：

    • 通过调用 DeviceDsmValidateInput 验证输入。
    • 如果输入有效， 处理程序 将提取输入以获取操作。 如果操作具有参数块， Handler 将调用 DeviceDsmParameterBlock 以获取参数块。 如果操作包含范围数据， Handler 将调用 DeviceDsmDataSetRanges 以获取指向数据集范围块的指针，然后对该块执行常规处理。 此块位于 DataSetRangesOffset 中，由一个或多个格式化为 DEVICE_DSM_RANGE 结构的连续条目组成。 数据集范围的长度（以字节为单位）在 DEVICE_DSM_INPUT 的 DataSetRangesLength 成员中设置。
    • 如果操作需要输出， Handler 会调用 DeviceDsmValidateOutputLength 来验证发送方提供的输出缓冲区。 如果有效，处理程序通过调用 DeviceDsmInitializeOutput 初始化输出缓冲区的DEVICE_DSM_OUTPUT部分，并使用特定于操作的输出（如果有）填充输出块。 处理程序随后完成 IOCTL，并将 IOCTL 返回或转发到堆栈中的下一个驱动程序。

  3. 处理 DSM 并将其返回到 发送方后， 发送方 通过调用 DeviceDsmValidateOutput 来验证输出（如果有）。 如果输出有效， 则发送方 通过调用 DeviceDsmOutputBlock 提取输出块（如果有）。

有关每个特定 DSM 操作的详细信息，请参阅 设备 DSM 操作说明。
