体系结构：USB 主控制器扩展 (UCX)

  • 项目

本部分介绍主机驱动程序开发的高级概念和任务。 如果你正在编写与 Microsoft 提供的 USB 主机控制器扩展驱动程序 (Ucx01000.sys) 通信的新主机控制器驱动程序，则本节适用于你。

下面是 Windows 中 USB 主机端驱动程序中显示的图表的修改版本。 此版本隐藏 USB 客户端驱动程序层的详细信息，这些详细信息与主控制器驱动程序开发无关。

ucx 体系结构。

在上图中，

  • USB 集线器驱动程序 (Usbhub3.sys) 是 KMDF 驱动程序。 集线器驱动程序负责管理 USB 集线器及其端口、枚举和创建物理设备对象， (PDO) USB 设备和可能连接到其下游端口的其他集线器。
  • USB 主机控制器扩展 (Ucx01000.sys) 是堆栈中上述集线器驱动程序的抽象层，提供一种通用机制，用于将请求排队到基础主机控制器驱动程序。
  • USB 主机控制器驱动程序 管理硬件。 Usbxhci.sys 是 Microsoft 提供的一个此类驱动程序，它尤其面向符合 xHCI 规范的 USB 控制器硬件。 独立硬件开发人员可能需要编写自己的主机控制器驱动程序，而不是使用收件箱 Usbxhci.sys。 例如，对于 XHCI 硬件，该硬件不完全符合规范，因此无法使用 Usbxhci.sys 或非 XHCI 硬件，例如 USB over TCP 连接。

UCX 和主机控制器驱动程序之间的双向通信通过使用 USB 主机控制器扩展 (UCX) 编程接口进行。 编译驱动程序时，每个驱动程序静态链接到 Microsoft 提供的存根库中的入口点 (Ucx01000.lib) 。

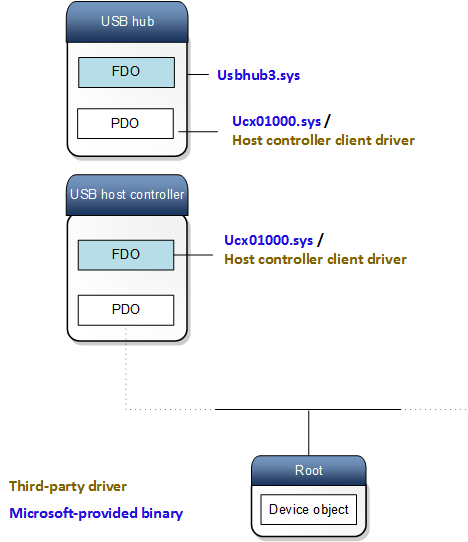

下面是为主机控制器驱动程序加载的设备堆栈：

ucx 设备堆栈。
