教程：在 Windows 应用中支持 Surface Dial（以及其他旋钮或滚轮设备）

2025-06-10

Surface Dial 与 Surface Studio 的图像
Surface Dial 与 Surface Studio 和 Surface 触控笔（可在 Microsoft Store购买）。

本教程逐步讲解如何自定义轮设备（如 Surface Dial）支持的用户交互体验。我们使用示例应用中的代码片段（可从 GitHub 下载）（请参阅示例代码），以演示每个步骤中讨论的各种功能和关联的 RadialController API。

我们专注于以下事项：

指定 RadialController 菜单上显示哪些内置工具
向菜单添加自定义工具
控制触觉反馈
自定义单击交互
自定义旋转交互

有关实现这些和其他功能的详细信息，请参阅 Windows 应用中 Surface Dial 交互。

介绍

Surface Dial 是辅助输入设备，可帮助用户在与主要输入设备（如笔、触摸或鼠标）一起使用时提高工作效率。作为次要输入设备，Dial 通常用非主导手操作，以便访问系统命令以及其他更具上下文性的工具和功能。

Dial 支持三种基本手势：

长按以显示内置命令菜单。
旋转以突出显示菜单项（如果菜单处于活动状态），或者修改应用中的当前作（如果菜单未处于活动状态）。
单击此项可选择突出显示的菜单项（如果菜单处于活动状态），或调用应用中的命令（如果菜单未处于活动状态）。

先决条件

运行 Windows 10 创意者更新或更高版本的计算机（或虚拟机）
Visual Studio 2019
Windows 10 SDK （10.0.15063.0）
旋钮设备（目前仅 Surface Dial）
如果你不熟悉使用 Visual Studio 进行 Windows 应用开发，请先了解以下主题，然后再开始本教程：
- 安装适用于 Windows 应用 SDK 的工具
- 创建“Hello， world”应用（XAML）

设置您的设备

确保 Windows 设备已打开。
转到 “开始”，选择 “设置>设备>蓝牙”和其他设备，然后打开蓝牙。
删除 Surface Dial 底部以打开电池舱，并确保里面有两个 AAA 电池。
如果“旋钮”下方存在电池隔片，请将其取下。
按住电池旁边的小型内插按钮，直到蓝牙灯闪烁。
返回到 Windows 设备并选择“添加蓝牙或其他设备”。
在“添加设备 对话框中，选择蓝牙>Surface Dial。 Surface Dial 现在应连接并添加到蓝牙和其他设备设置页上鼠标、键盘和笔的设备列表中。
按住拨盘几秒钟来测试拨号，以显示内置菜单。
如果屏幕上未显示菜单（拨号还应振动），请返回到蓝牙设置，删除设备，然后再次尝试连接设备。

注释

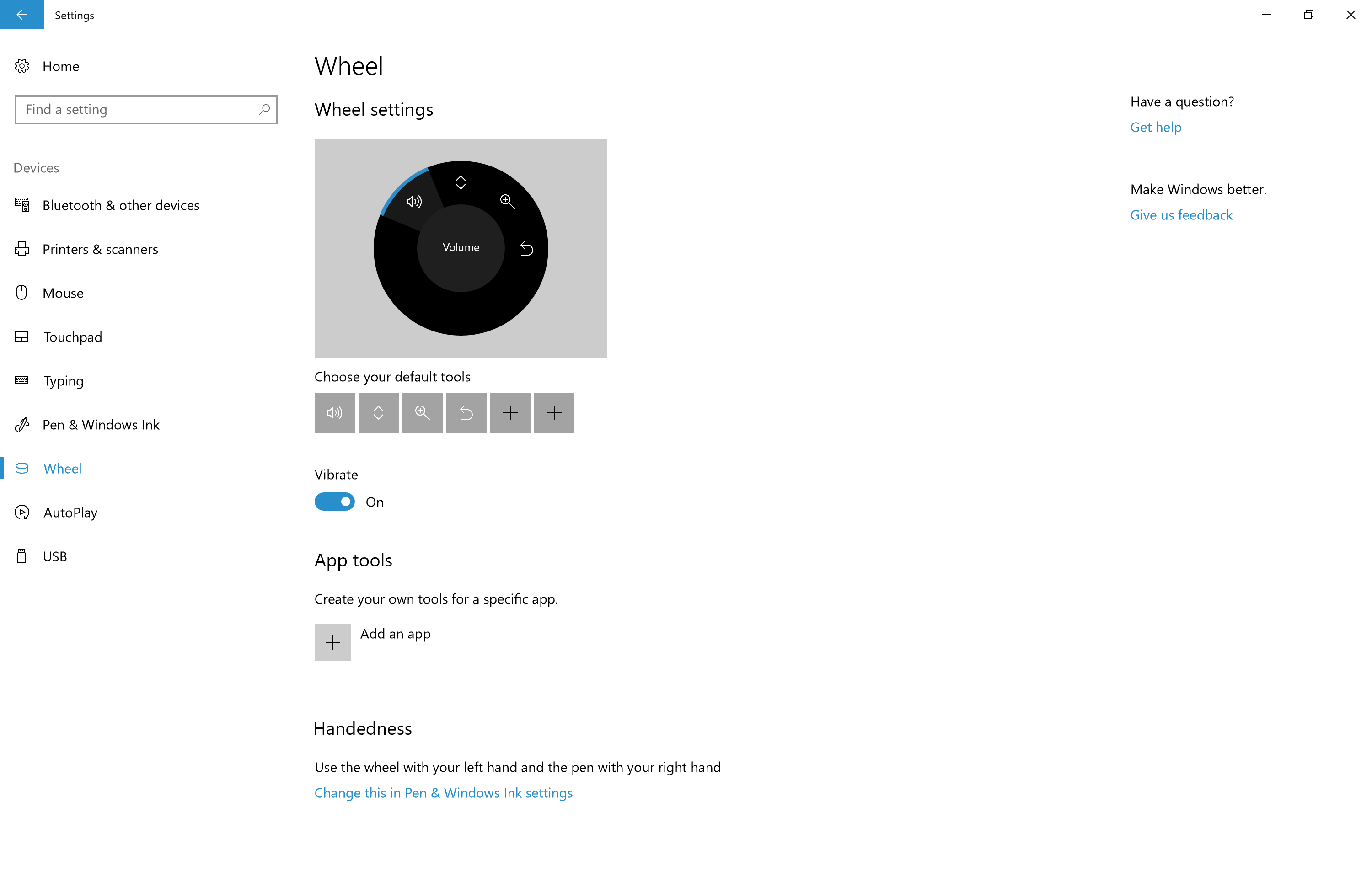

滚轮设备可以通过 Wheel 设置进行配置：

在开始菜单上，选择设置。
选择设备>轮子。

现在，你已准备好开始本教程。

示例代码

在本教程中，我们使用示例应用来演示所讨论的概念和功能。

从 GitHub 下载此 Visual Studio 示例和源代码，具体路径为 windows-appsample-get-started-radialcontroller 示例。

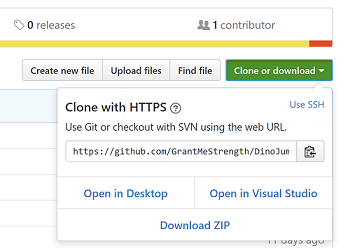

选择绿色 克隆或下载 按钮。
如果有 GitHub 帐户，可以通过选择“在 Visual Studio 中打开”将存储库克隆到本地计算机。
如果没有 GitHub 帐户，或者只需要项目的本地副本，请选择 “下载 ZIP ”（必须定期查看以下载最新更新）。

重要

示例中的大部分代码都会注释掉。当我们完成本主题中的每个步骤时，系统会要求你取消注释代码的各个部分。在 Visual Studio 中，只需突出显示代码行，然后按 CTRL-K，然后按 Ctrl-U。

支持轮子功能的组件

这些对象为 Windows 应用提供大部分滚轮设备体验。

组件	DESCRIPTION
RadialController 类和相关	指代一种滚轮输入设备或配件，例如 Surface Dial。
IRadialControllerConfigurationInterop / IRadialControllerInterop 此处未介绍此功能，有关详细信息，请参阅 Windows 桌面示例。	启用与 Windows 应用的互作性。

步骤 1：运行示例

下载 RadialController 示例应用后，请验证它是否运行：

在 Visual Studio 中打开示例项目。
将 解决方案平台 下拉列表设置为非 Arm 的选项。
按 F5 编译、部署和运行。

注释

或者，可以选择“调试>”菜单项，或选择此处显示的“本地计算机运行”按钮： Visual Studio 生成项目按钮

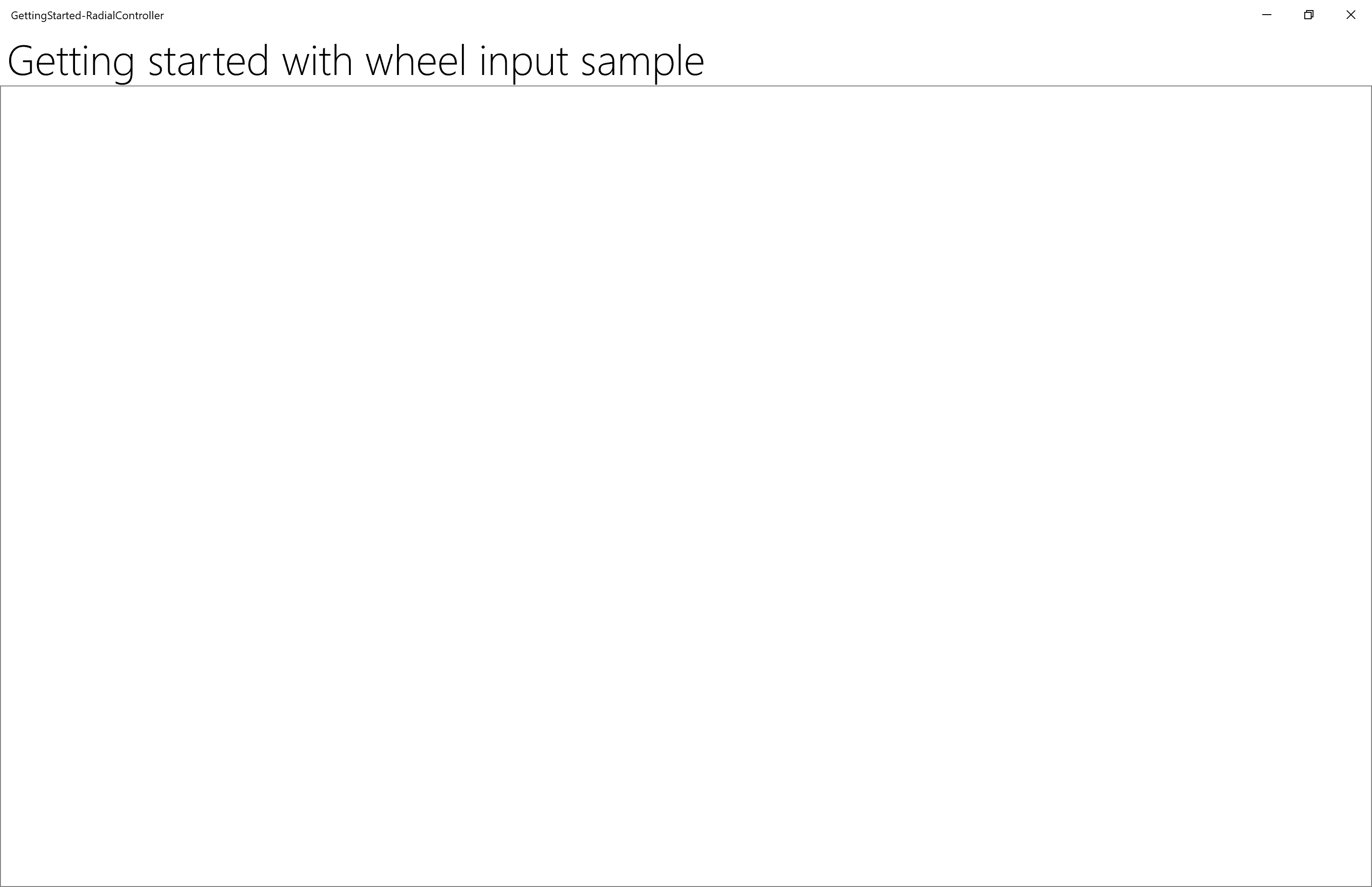

应用窗口打开后，启动画面显示几秒钟，然后你将看到这个初始屏幕。

空应用

好吧，我们现在有基本的 Windows 应用，我们将在整个本教程的其余部分使用。在以下步骤中，我们将添加我们的 RadialController 功能。

步骤 2：基本 RadialController 功能

当应用在前台运行时，按住 Surface Dial 以显示 RadialController 菜单。

我们尚未为应用进行任何自定义，因此菜单包含一组默认的上下文工具。

这些图像显示了默认菜单的两种变体。（许多其他工具，包括 Windows 桌面处于活动状态且没有应用处于前台时的基本系统工具、InkToolbar 存在时的附加墨迹书写工具，以及使用 Maps 应用时的映射工具。

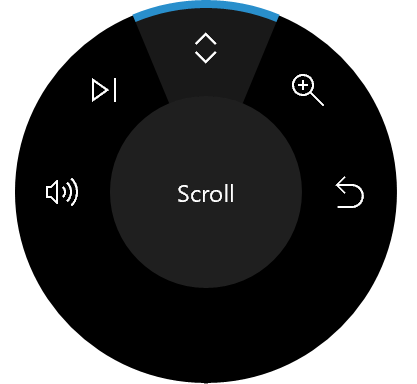

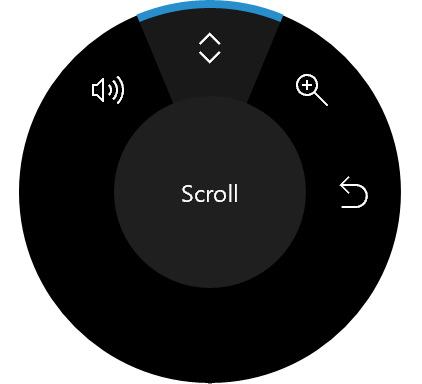

RadialController 菜单（默认值）	RadialController 菜单（默认状态下播放媒体）
	默认 RadialController 菜单

现在，我们将从一些基本自定义开始。

步骤 3：为滚轮输入添加控件

首先，让我们为应用添加 UI：

打开 MainPage_Basic.xaml 文件。
查找标有这个步骤标题的代码（“”）。

取消注释以下行。

<Button x:Name="InitializeSampleButton"
        HorizontalAlignment="Center"
        Margin="10"
        Content="Initialize sample" />
<ToggleButton x:Name="AddRemoveToggleButton"
                HorizontalAlignment="Center"
                Margin="10"
                Content="Remove Item"
                IsChecked="True"
                IsEnabled="False"/>
<Button x:Name="ResetControllerButton"
        HorizontalAlignment="Center"
        Margin="10"
        Content="Reset RadialController menu"
        IsEnabled="False"/>
<Slider x:Name="RotationSlider" Minimum="0" Maximum="10"
        Width="300"
        HorizontalAlignment="Center"/>
<TextBlock Text="{Binding ElementName=RotationSlider, Mode=OneWay, Path=Value}"
            Margin="0,0,0,20"
            HorizontalAlignment="Center"/>
<ToggleSwitch x:Name="ClickToggle"
                MinWidth="0"
                Margin="0,0,0,20"
                HorizontalAlignment="center"/>

现在，仅有 初始化示例 按钮、滑块和切换开关是启用的。其他按钮用于在后续步骤中添加和删除 RadialController 菜单项，这些菜单项提供滑块和切换开关的访问权限。

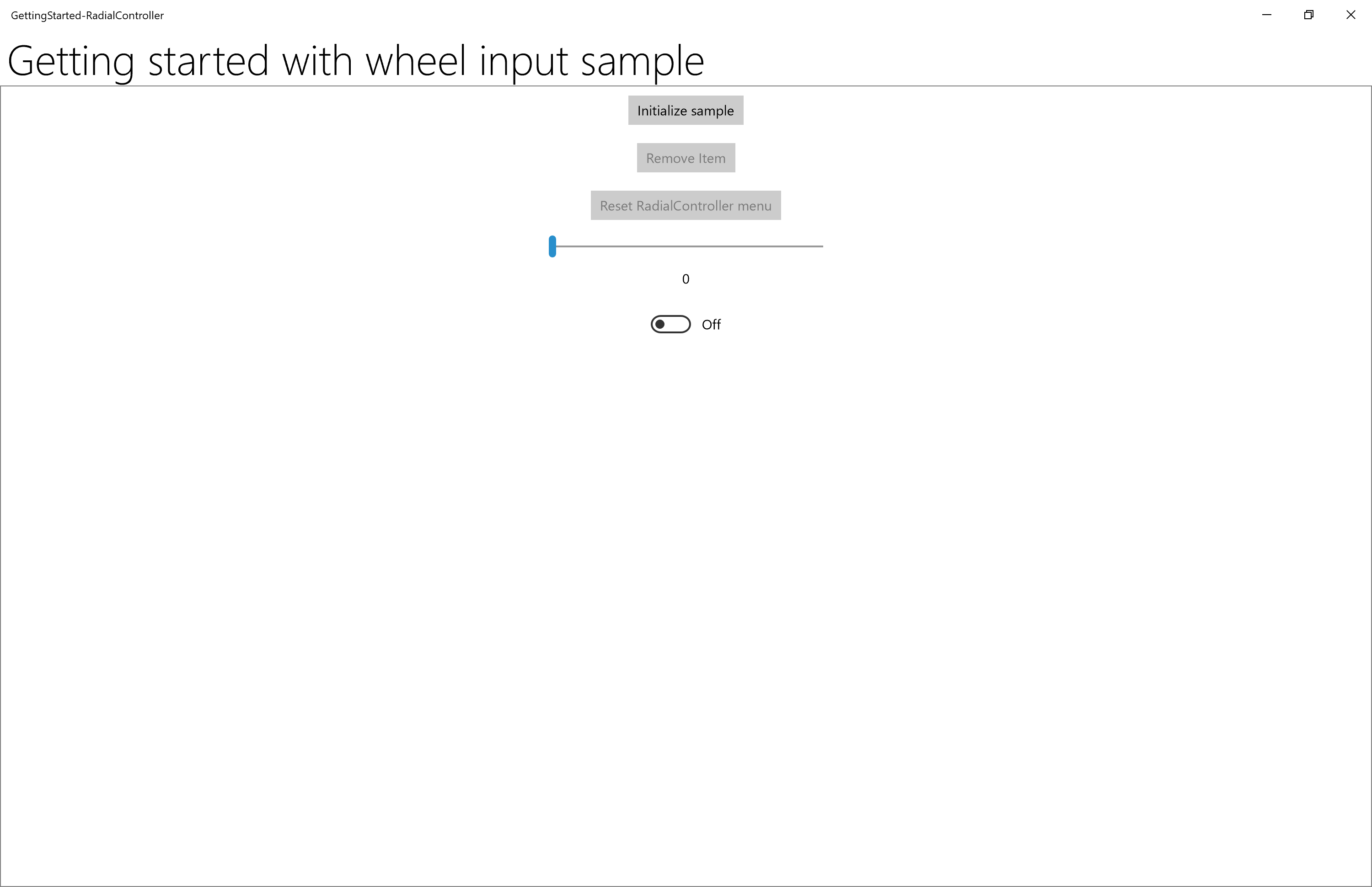

基本示例应用 UI

现在，让我们添加必要的代码以使 RadialController 能够访问我们的控件。

打开MainPage_Basic.xaml.cs文件。
查找标记为此步骤标题的代码（“// 步骤 4：基本 RadialController 菜单自定义”）。

取消注释以下行：

后续步骤中将使用 Windows.UI.Input 和 Windows.Storage.Streams 类型引用实现相应功能：
```
// Using directives for RadialController functionality.
using Windows.UI.Input;
```

这些全局对象（RadialController、 RadialControllerConfiguration、 RadialControllerMenuItem）在整个应用中使用。

private RadialController radialController;
private RadialControllerConfiguration radialControllerConfig;
private RadialControllerMenuItem radialControllerMenuItem;

在这里，我们指定按钮的 Click 处理程序，该处理程序启用我们的控件并初始化我们的自定义 RadialController 菜单项。
```
InitializeSampleButton.Click += (sender, args) =>
{ InitializeSample(sender, args); };
```

接下来，初始化 RadialController 对象，并为 RotationChanged 和 ButtonClicked 事件设置处理程序。

// Set up the app UI and RadialController.
private void InitializeSample(object sender, RoutedEventArgs e)
{
    ResetControllerButton.IsEnabled = true;
    AddRemoveToggleButton.IsEnabled = true;

    ResetControllerButton.Click += (resetsender, args) =>
    { ResetController(resetsender, args); };
    AddRemoveToggleButton.Click += (togglesender, args) =>
    { AddRemoveItem(togglesender, args); };

    InitializeController(sender, e);
}

在这里，我们初始化自定义 RadialController 菜单项。我们使用 CreateForCurrentView 获取对 RadialController 对象的引用，我们使用 RotationResolutionInDegrees 属性将旋转敏感度设置为“1”，然后使用 CreateFromFontGlyph 创建 RadialControllerMenuItem，我们将菜单项添加到 RadialController 菜单项集合，最后，我们使用 SetDefaultMenuItems 清除默认菜单项，只保留自定义工具。

// Configure RadialController menu and custom tool.
private void InitializeController(object sender, RoutedEventArgs args)
{
    // Create a reference to the RadialController.
    radialController = RadialController.CreateForCurrentView();
    // Set rotation resolution to 1 degree of sensitivity.
    radialController.RotationResolutionInDegrees = 1;

    // Create the custom menu items.
    // Here, we use a font glyph for our custom tool.
    radialControllerMenuItem =
        RadialControllerMenuItem.CreateFromFontGlyph("SampleTool", "\xE1E3", "Segoe MDL2 Assets");

    // Add the item to the RadialController menu.
    radialController.Menu.Items.Add(radialControllerMenuItem);

    // Remove built-in tools to declutter the menu.
    // NOTE: The Surface Dial menu must have at least one menu item.
    // If all built-in tools are removed before you add a custom
    // tool, the default tools are restored and your tool is appended
    // to the default collection.
    radialControllerConfig =
        RadialControllerConfiguration.GetForCurrentView();
    radialControllerConfig.SetDefaultMenuItems(
        new RadialControllerSystemMenuItemKind[] { });

    // Declare input handlers for the RadialController.
    // NOTE: These events are only fired when a custom tool is active.
    radialController.ButtonClicked += (clicksender, clickargs) =>
    { RadialController_ButtonClicked(clicksender, clickargs); };
    radialController.RotationChanged += (rotationsender, rotationargs) =>
    { RadialController_RotationChanged(rotationsender, rotationargs); };
}

// Connect wheel device rotation to slider control.
private void RadialController_RotationChanged(
    object sender, RadialControllerRotationChangedEventArgs args)
{
    if (RotationSlider.Value + args.RotationDeltaInDegrees >= RotationSlider.Maximum)
    {
        RotationSlider.Value = RotationSlider.Maximum;
    }
    else if (RotationSlider.Value + args.RotationDeltaInDegrees < RotationSlider.Minimum)
    {
        RotationSlider.Value = RotationSlider.Minimum;
    }
    else
    {
        RotationSlider.Value += args.RotationDeltaInDegrees;
    }
}

// Connect wheel device click to toggle switch control.
private void RadialController_ButtonClicked(
    object sender, RadialControllerButtonClickedEventArgs args)
{
    ClickToggle.IsOn = !ClickToggle.IsOn;
}

现在，再次运行应用。
选择 初始化径向控制器 按钮。
在应用程序位于前台时，按住 Surface Dial 以显示菜单。请注意，所有默认工具都已删除（使用 RadialControllerConfiguration.SetDefaultMenuItems 方法），只保留自定义工具。下面是带有自定义工具的菜单。

RadialController 菜单（自定义）

选择自定义工具并试用现在通过 Surface Dial 支持的交互：
- 通过旋转可以移动滑块。
- 单击将开关设置为打开或关闭。

好吧，让我们连接这些按钮。

在此步骤中，我们将 添加/删除项 按钮和 RadialController 菜单重置 按钮连接起来，以展示如何动态自定义菜单。

打开MainPage_Basic.xaml.cs文件。
查找标记为此步骤标题的代码（“//步骤 5：在运行时配置菜单”）。

取消注释下面方法中的代码，然后再次运行应用，但不要选择任何按钮（这一步留到下一步再做）。

// Add or remove the custom tool.
private void AddRemoveItem(object sender, RoutedEventArgs args)
{
    if (AddRemoveToggleButton?.IsChecked == true)
    {
        AddRemoveToggleButton.Content = "Remove item";
        if (!radialController.Menu.Items.Contains(radialControllerMenuItem))
        {
            radialController.Menu.Items.Add(radialControllerMenuItem);
        }
    }
    else if (AddRemoveToggleButton?.IsChecked == false)
    {
        AddRemoveToggleButton.Content = "Add item";
        if (radialController.Menu.Items.Contains(radialControllerMenuItem))
        {
            radialController.Menu.Items.Remove(radialControllerMenuItem);
            // Attempts to select and activate the previously selected tool.
            // NOTE: Does not differentiate between built-in and custom tools.
            radialController.Menu.TrySelectPreviouslySelectedMenuItem();
        }
    }
}

// Reset the RadialController to initial state.
private void ResetController(object sender, RoutedEventArgs arg)
{
    if (!radialController.Menu.Items.Contains(radialControllerMenuItem))
    {
        radialController.Menu.Items.Add(radialControllerMenuItem);
    }
    AddRemoveToggleButton.Content = "Remove item";
    AddRemoveToggleButton.IsChecked = true;
    radialControllerConfig.SetDefaultMenuItems(
        new RadialControllerSystemMenuItemKind[] { });
}

选择 “删除项目”按钮，然后按住 Dial 以再次显示菜单。

请注意，菜单现在包含工具的默认集合。回想一下，在步骤 3 中设置自定义菜单时，我们删除了所有默认工具，并仅添加了自定义工具。我们还指出，当菜单设置为空集合时，将恢复当前上下文的默认项。（我们在删除默认工具之前添加了自定义工具。
选择 添加项目 按钮，然后按并按住 Dial。

请注意，菜单现在包含默认的工具集合和自定义工具。
选择 “重置 RadialController”菜单 按钮，然后按住拨盘。

请注意，菜单返回到其原始状态。

步骤 6：自定义设备触觉

Surface Dial 和其他滚轮设备可以为用户提供与当前交互对应的触觉反馈（基于单击或旋转）。

在此步骤中，我们将展示如何通过关联滑块和切换开关控件，来自定义触觉反馈并使用这些控件来动态指定触觉反馈行为。对于本示例，切换开关必须设置为启用，以便启用反馈，而滑块值指定单击反馈的重复频率。

注释

用户可以在“设置>设备>轮页面”中禁用触觉反馈。

打开App.xaml.cs文件。
查找标记为此步骤标题的代码（“步骤 6：自定义设备触觉”）。

注释第一行和第三行（“MainPage_Basic”和“MainPage”），并取消注释第二行（“MainPage_Haptics”）。

rootFrame.Navigate(typeof(MainPage_Basic), e.Arguments);
rootFrame.Navigate(typeof(MainPage_Haptics), e.Arguments);
rootFrame.Navigate(typeof(MainPage), e.Arguments);

打开 MainPage_Haptics.xaml 文件。
查找标记为此步骤标题的代码（“<--步骤 6：自定义设备触觉 -->”

取消注释以下行。（此 UI 代码只是指示当前设备支持哪些触觉功能。

<StackPanel x:Name="HapticsStack"
            Orientation="Vertical"
            HorizontalAlignment="Center"
            BorderBrush="Gray"
            BorderThickness="1">
    <TextBlock Padding="10"
                Text="Supported haptics properties:" />
    <CheckBox x:Name="CBDefault"
                Content="Default"
                Padding="10"
                IsEnabled="False"
                IsChecked="True" />
    <CheckBox x:Name="CBIntensity"
                Content="Intensity"
                Padding="10"
                IsEnabled="False"
                IsThreeState="True"
                IsChecked="{x:Null}" />
    <CheckBox x:Name="CBPlayCount"
                Content="Play count"
                Padding="10"
                IsEnabled="False"
                IsThreeState="True"
                IsChecked="{x:Null}" />
    <CheckBox x:Name="CBPlayDuration"
                Content="Play duration"
                Padding="10"
                IsEnabled="False"
                IsThreeState="True"
                IsChecked="{x:Null}" />
    <CheckBox x:Name="CBReplayPauseInterval"
                Content="Replay/pause interval"
                Padding="10"
                IsEnabled="False"
                IsThreeState="True"
                IsChecked="{x:Null}" />
    <CheckBox x:Name="CBBuzzContinuous"
                Content="Buzz continuous"
                Padding="10"
                IsEnabled="False"
                IsThreeState="True"
                IsChecked="{x:Null}" />
    <CheckBox x:Name="CBClick"
                Content="Click"
                Padding="10"
                IsEnabled="False"
                IsThreeState="True"
                IsChecked="{x:Null}" />
    <CheckBox x:Name="CBPress"
                Content="Press"
                Padding="10"
                IsEnabled="False"
                IsThreeState="True"
                IsChecked="{x:Null}" />
    <CheckBox x:Name="CBRelease"
                Content="Release"
                Padding="10"
                IsEnabled="False"
                IsThreeState="True"
                IsChecked="{x:Null}" />
    <CheckBox x:Name="CBRumbleContinuous"
                Content="Rumble continuous"
                Padding="10"
                IsEnabled="False"
                IsThreeState="True"
                IsChecked="{x:Null}" />
</StackPanel>

打开MainPage_Haptics.xaml.cs文件
查找带有此步骤标题的代码（“步骤 6：触觉定制”）

取消注释以下行：

Windows.Devices.Haptics 类型引用用于实现后续步骤中的功能。
```
using Windows.Devices.Haptics;
```
在这里，我们指定选择自定义 RadialController 菜单项时触发的 ControlAcquired 事件的处理程序。
```
radialController.ControlAcquired += (rc_sender, args) =>
{ RadialController_ControlAcquired(rc_sender, args); };
```

接下来，定义 ControlAcquired 处理程序，在其中我们禁用默认的触觉反馈并初始化我们的触觉界面。

private void RadialController_ControlAcquired(
    RadialController rc_sender,
    RadialControllerControlAcquiredEventArgs args)
{
    // Turn off default haptic feedback.
    radialController.UseAutomaticHapticFeedback = false;

    SimpleHapticsController hapticsController =
        args.SimpleHapticsController;

    // Enumerate haptic support.
    IReadOnlyCollection<SimpleHapticsControllerFeedback> supportedFeedback =
        hapticsController.SupportedFeedback;

    foreach (SimpleHapticsControllerFeedback feedback in supportedFeedback)
    {
        if (feedback.Waveform == KnownSimpleHapticsControllerWaveforms.BuzzContinuous)
        {
            CBBuzzContinuous.IsEnabled = true;
            CBBuzzContinuous.IsChecked = true;
        }
        else if (feedback.Waveform == KnownSimpleHapticsControllerWaveforms.Click)
        {
            CBClick.IsEnabled = true;
            CBClick.IsChecked = true;
        }
        else if (feedback.Waveform == KnownSimpleHapticsControllerWaveforms.Press)
        {
            CBPress.IsEnabled = true;
            CBPress.IsChecked = true;
        }
        else if (feedback.Waveform == KnownSimpleHapticsControllerWaveforms.Release)
        {
            CBRelease.IsEnabled = true;
            CBRelease.IsChecked = true;
        }
        else if (feedback.Waveform == KnownSimpleHapticsControllerWaveforms.RumbleContinuous)
        {
            CBRumbleContinuous.IsEnabled = true;
            CBRumbleContinuous.IsChecked = true;
        }
    }

    if (hapticsController?.IsIntensitySupported == true)
    {
        CBIntensity.IsEnabled = true;
        CBIntensity.IsChecked = true;
    }
    if (hapticsController?.IsPlayCountSupported == true)
    {
        CBPlayCount.IsEnabled = true;
        CBPlayCount.IsChecked = true;
    }
    if (hapticsController?.IsPlayDurationSupported == true)
    {
        CBPlayDuration.IsEnabled = true;
        CBPlayDuration.IsChecked = true;
    }
    if (hapticsController?.IsReplayPauseIntervalSupported == true)
    {
        CBReplayPauseInterval.IsEnabled = true;
        CBReplayPauseInterval.IsChecked = true;
    }
}

在 RotationChanged 和 ButtonClicked 事件处理程序中，我们将相应的滑块和切换按钮控件连接到自定义触觉。

// Connect wheel device rotation to slider control.
private void RadialController_RotationChanged(
    object sender, RadialControllerRotationChangedEventArgs args)
{
    ...
    if (ClickToggle.IsOn &&
        (RotationSlider.Value > RotationSlider.Minimum) &&
        (RotationSlider.Value < RotationSlider.Maximum))
    {
        SimpleHapticsControllerFeedback waveform =
            FindWaveform(args.SimpleHapticsController,
            KnownSimpleHapticsControllerWaveforms.BuzzContinuous);
        if (waveform != null)
        {
            args.SimpleHapticsController.SendHapticFeedback(waveform);
        }
    }
}

private void RadialController_ButtonClicked(
    object sender, RadialControllerButtonClickedEventArgs args)
{
    ...

    if (RotationSlider?.Value > 0)
    {
        SimpleHapticsControllerFeedback waveform =
            FindWaveform(args.SimpleHapticsController,
            KnownSimpleHapticsControllerWaveforms.Click);

        if (waveform != null)
        {
            args.SimpleHapticsController.SendHapticFeedbackForPlayCount(
                waveform, 1.0,
                (int)RotationSlider.Value,
                TimeSpan.Parse("1"));
        }
    }
}

最后，我们获取请求的用于触觉反馈的波形（如果受支持）。

// Get the requested waveform.
private SimpleHapticsControllerFeedback FindWaveform(
    SimpleHapticsController hapticsController,
    ushort waveform)
{
    foreach (var hapticInfo in hapticsController.SupportedFeedback)
    {
        if (hapticInfo.Waveform == waveform)
        {
            return hapticInfo;
        }
    }
    return null;
}

现在再次运行应用，通过更改滑块值和切换开关状态来试用自定义触觉。

步骤 7：为 Surface Studio 和类似设备定义屏幕交互

与 Surface Studio 配对后，Surface Dial 可以提供更独特的用户体验。

除了介绍的默认按下和按住菜单体验之外，Surface Dial 还可以直接放置在 Surface Studio 的屏幕上。这将启用特殊的“屏幕”菜单。

通过同时检测 Surface Dial 的接触位置和边界，系统处理设备的遮挡问题，并显示一个围绕 Dial 外部的较大版本菜单。你的应用还可以使用此相同的信息来调整 UI，以便同时适应设备的存在及其预期使用情况，例如用户的手部和手臂的位置。

本教程附带的示例包含一个稍微复杂一些的示例，该示例演示了其中一些功能。

要观看此操作（您需要 Surface Studio）：

在 Surface Studio 设备上下载示例（已安装 Visual Studio）
在 Visual Studio 中打开示例
打开App.xaml.cs文件
查找标记为此步骤标题的代码（“步骤 7：为 Surface Studio 和类似设备定义屏幕交互”）

将第一行和第二行（“MainPage_Basic”和“MainPage_Haptics”）注释掉，并将第三行（“MainPage”）取消注释。

rootFrame.Navigate(typeof(MainPage_Basic), e.Arguments);
rootFrame.Navigate(typeof(MainPage_Haptics), e.Arguments);
rootFrame.Navigate(typeof(MainPage), e.Arguments);
