EAP 配置

项目
01/12/2024

本文提供了为 VPN 配置文件创建可扩展身份验证协议 (EAP) 配置 XML 的分步指南，包括有关在 Windows 10 中筛选 EAP 证书的信息。

为 VPN 配置文件创建 EAP 配置 XML

若要使用随附在框中的 rasphone 工具从桌面获取 EAP 配置，请执行以下操作：

运行 rasphone.exe。
如果当前没有 VPN 连接，并且看到以下消息，请选择“ 确定”。

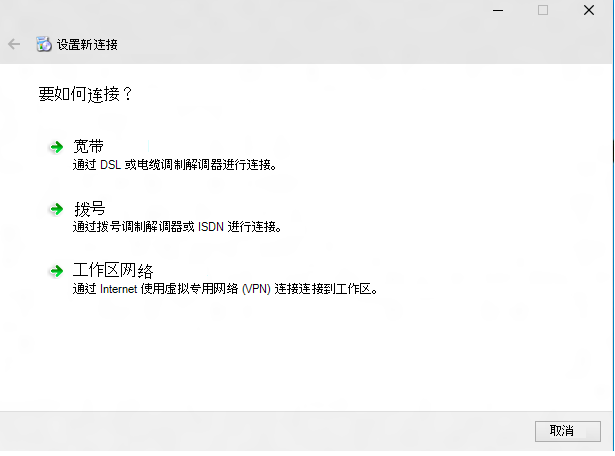

在向导中，选择“ 工作区网络”。

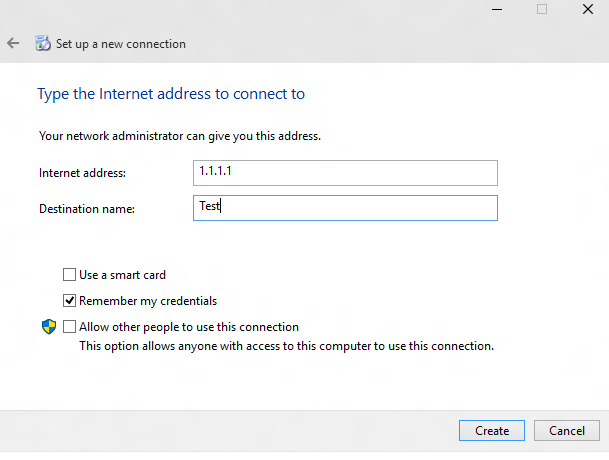

输入 Internet 地址和连接名称。这些详细信息可能是虚假的，因为它不会影响身份验证参数。

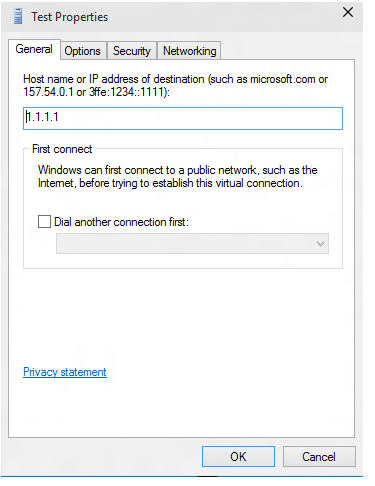

创建假 VPN 连接。在此处显示的 UI 中，选择“ 属性”。
在“ 测试属性 ”对话框中，选择“ 安全性 ”选项卡。

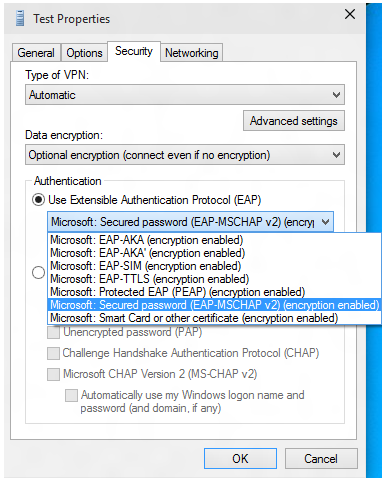

在“ 安全性 ”选项卡上，选择“ 使用可扩展身份验证协议 (EAP) 。

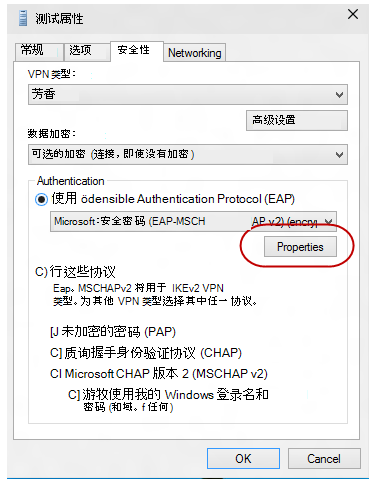

从下拉菜单中，选择要配置的 EAP 方法，然后选择 “属性” 以根据需要进行配置。

切换到 PowerShell 并使用以下 cmdlet 检索 EAP 配置 XML。

Get-VpnConnection -Name Test

下面是一个示例输出。

Name                  : Test
ServerAddress         : 1.1.1.1
AllUserConnection     : False
Guid                  : {EC87F6C9-8823-416C-B92B-517D592E250F}
TunnelType            : Automatic
AuthenticationMethod  : {Eap}
EncryptionLevel       : Optional
L2tpIPsecAuth         : Certificate
UseWinlogonCredential : False
EapConfigXmlStream    : #document
ConnectionStatus      : Disconnected
RememberCredential    : True
SplitTunneling        : False
DnsSuffix             :
IdleDisconnectSeconds : 0

$a = Get-VpnConnection -Name Test

$a.EapConfigXmlStream.InnerXml

下面是一个示例输出。

<EapHostConfig xmlns="http://www.microsoft.com/provisioning/EapHostConfig">
  <EapMethod>
    <Type xmlns="http://www.microsoft.com/provisioning/EapCommon">13</Type>
    <VendorId xmlns="http://www.microsoft.com/provisioning/EapCommon">0</VendorId>
    <VendorType xmlns="http://www.microsoft.com/provisioning/EapCommon">0</VendorType>
    <AuthorId xmlns="http://www.microsoft.com/provisioning/EapCommon">0</AuthorId>
  </EapMethod>
  <Config xmlns="http://www.microsoft.com/provisioning/EapHostConfig">
    <Eap xmlns="http://www.microsoft.com/provisioning/BaseEapConnectionPropertiesV1">
      <Type>13</Type>
      <EapType xmlns="http://www.microsoft.com/provisioning/EapTlsConnectionPropertiesV1">
        <CredentialsSource>
          <CertificateStore>
            <SimpleCertSelection>true</SimpleCertSelection>
          </CertificateStore>
        </CredentialsSource>
        <ServerValidation>
          <DisableUserPromptForServerValidation>false</DisableUserPromptForServerValidation>
          <ServerNames />
        </ServerValidation>
        <DifferentUsername>false</DifferentUsername>
        <PerformServerValidation xmlns="http://www.microsoft.com/provisioning/EapTlsConnectionPropertiesV2">true</PerformServerValidation>
        <AcceptServerName xmlns="http://www.microsoft.com/provisioning/EapTlsConnectionPropertiesV2">true</AcceptServerName>
        <TLSExtensions xmlns="http://www.microsoft.com/provisioning/EapTlsConnectionPropertiesV2">
          <FilteringInfo xmlns="http://www.microsoft.com/provisioning/EapTlsConnectionPropertiesV3">
            <ClientAuthEKUList Enabled="true" />
            <AnyPurposeEKUList Enabled="true" />
          </FilteringInfo>
        </TLSExtensions>
      </EapType>
    </Eap>
  </Config>
</EapHostConfig>

注意

如果需要以转义格式传递此 XML，则应检查移动设备管理 (MDM) 供应商。所有 EAP 方法的 XSD 都随附在框中，可在以下位置找到：

C：\Windows\schemas\EAPHost
C：\Windows\schemas\EAPMethods

EAP 证书筛选

在部署中，如果在设备上预配了多个证书，并且预配的 Wi-Fi 配置文件没有严格的筛选条件，则连接到 Wi-Fi 时可能会看到连接失败。解决方案是确保预配的 Wi-Fi 配置文件具有严格的筛选条件，以便仅匹配一个证书。

为 VPN 和 Wi-Fi 部署基于证书的 EAP 身份验证的企业可能会遇到多个证书满足默认身份验证条件的情况。这种情况可能会导致以下问题：

系统可能会提示用户选择证书。
错误的证书可能是自动选择的，并导致身份验证失败。

生产就绪部署必须具有相应的证书详细信息，作为要部署的配置文件的一部分。以下信息说明如何创建或更新 EAP 配置 XML，以便筛选掉无关的证书，并使用相应的证书进行身份验证。

必须使用环境的相关信息更新 EAP XML。可以通过编辑以下 XML 示例或使用分步 UI 指南手动完成此任务。更新 EAP XML 后，请参阅 MDM 中的说明部署更新的配置，如下所示：

对于 Wi-Fi，请查找 <EAPConfig> 当前 WLAN 配置文件 XML 的部分。 (此部分是你在 Wi-Fi CSP.) 中为 WLanXml 节点指定的内容。在这些标记中，你将找到完整的 EAP 配置。将下的 <EAPConfig> 部分替换为更新的 XML，并更新 Wi-Fi 配置文件。可以参阅 MDM 有关如何部署新 Wi-Fi 配置文件的指南。
对于 VPN，EAP 配置是 MDM 配置中的单独字段。请与 MDM 提供程序协作，以标识和更新相应的字段。

有关 EAP 设置的信息，请参阅用于网络访问的可扩展身份验证协议 (EAP) 。

有关生成 EAP XML 的信息，请参阅 EAP 配置一文。

有关 EKU) (扩展密钥用法的详细信息，请参阅 https://datatracker.ietf.org/doc/html/rfc5280#section-4.2.1.12。

有关将 EKU 添加到证书的信息，请参阅 https://technet.microsoft.com/library/cc731792.aspx。

以下列表介绍了用于 EAP 的证书的先决条件：

证书必须至少具有以下 EKU 属性之一：
- 客户端身份验证：如 RFC 5280 所定义，此属性是定义完善的 OID，值为 1.3.6.1.5.5.7.3.2。
- 任何目的：此属性是 EKU 定义的属性，由 Microsoft 发布。它是定义完善的 OID，值为 1.3.6.1.4.1.311.10.12.1。包含此 OID 意味着证书可用于任何目的。此 EKU 与“所有用途 EKU”的优点是，仍可将其他非关键或自定义 EKU 添加到证书中，以便进行有效筛选。
- 所有目的：如 RFC 5280 所定义，如果 CA 包含 EKU 以满足某些应用程序需求，但不想限制密钥的使用，则 CA 可以添加 EKU 值 0。具有此类 EKU 的证书可用于所有目的。
客户端上的用户或计算机证书必须链接到受信任的根 CA。
用户或计算机证书不会使 CryptoAPI 证书存储区执行的任何检查失败，并且证书通过了远程访问策略中的要求。
用户或计算机证书不会使 Internet 身份验证服务 (IAS) /Radius Server 中指定的任何证书对象标识符检查失败。
证书中的 SubjectAltName) 扩展 (使用者可选名称包含用户 UPN () 的用户主体名称。

以下 XML 示例介绍了 EAP TLS XML 的属性，包括证书筛选。

注意

对于 PEAP 或 TTLS 配置文件，EAP TLS XML 嵌入到某些 PEAP 特定的或特定于 TTLS 的元素中。

<EapHostConfig xmlns="http://www.microsoft.com/provisioning/EapHostConfig">
 <EapMethod>
  <Type xmlns="http://www.microsoft.com/provisioning/EapCommon">13</Type>
  <!--The above property defines the Method type for EAP, 13 means EAP TLS -->

  <VendorId xmlns="http://www.microsoft.com/provisioning/EapCommon">0</VendorId>
  <VendorType xmlns="http://www.microsoft.com/provisioning/EapCommon">0</VendorType>
  <AuthorId xmlns="http://www.microsoft.com/provisioning/EapCommon">0</AuthorId>
  <!--The 3 properties above define the method publishers, this is seen primarily in 3rd party Vendor methods.-->
  <!-- For Microsoft EAP TLS the value of the above fields will always be 0 -->
 </EapMethod>
 <!-- Now that the EAP Method is Defined we will go into the Configuration -->
 <Config xmlns="http://www.microsoft.com/provisioning/EapHostConfig">
  <Eap xmlns="http://www.microsoft.com/provisioning/BaseEapConnectionPropertiesV1">
   <Type>13</Type>
   <EapType xmlns="http://www.microsoft.com/provisioning/EapTlsConnectionPropertiesV1">
    <CredentialsSource>
     <!-- Credential Source can be either CertificateStore or SmartCard -->
     <CertificateStore>
      <SimpleCertSelection>true</SimpleCertSelection>
      <!--SimpleCertSelection automatically selects a cert if there are mutiple identical (Same UPN, Issuer, etc.) certs.-->
      <!--It uses a combination of rules to select the right cert-->
     </CertificateStore>
    </CredentialsSource>
    <ServerValidation>
     <!-- ServerValidation fields allow for checks on whether the server being connected to and the server cert being used are trusted -->
     <DisableUserPromptForServerValidation>false</DisableUserPromptForServerValidation>
     <ServerNames/>
    </ServerValidation>
    <DifferentUsername>false</DifferentUsername>
    <PerformServerValidation xmlns="http://www.microsoft.com/provisioning/EapTlsConnectionPropertiesV2">false</PerformServerValidation>
    <AcceptServerName xmlns="http://www.microsoft.com/provisioning/EapTlsConnectionPropertiesV2">false</AcceptServerName>
    <TLSExtensions xmlns="http://www.microsoft.com/provisioning/EapTlsConnectionPropertiesV2">
     <!-- For filtering the relevant information is below -->
     <FilteringInfo xmlns="http://www.microsoft.com/provisioning/EapTlsConnectionPropertiesV3">
      <CAHashList Enabled="true">
       <!-- The above implies that you want to filter by Issuer Hash -->
       <IssuerHash>ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff
        <!-- Issuing certs thumbprint goes here-->
       </IssuerHash>
       <!-- You can add multiple entries and it will find the list of certs that have at least one of these certs in its chain-->
      </CAHashList>
      <EKUMapping>
       <!-- This section defines Custom EKUs that you may be adding-->
       <!-- You do not need this section if you do not have custom EKUs -->
       <!-- You can have multiple EKUs defined here and then referenced below as shown -->
       <EKUMap>
        <EKUName>
         <!--Add a friendly Name for an EKU here for example -->ContostoITEKU</EKUName>
        <EKUOID>
         <!--Add the OID Value your CA adds to the certificate here, for example -->1.3.6.1.4.1.311.42.1.15</EKUOID>
       </EKUMap>
        <!-- All the EKU Names referenced in the example below must first be defined here
       <EKUMap>
        <EKUName>Example1</EKUName>
        <EKUOID>2.23.133.8.3</EKUOID>

       </EKUMap>
       <EKUMap>
        <EKUName>Example2</EKUName>
        <EKUOID>1.3.6.1.4.1.311.20.2.1</EKUOID>
       </EKUMap>
       -->
      </EKUMapping>
      <ClientAuthEKUList Enabled="true">
       <!-- The above implies that you want certs with Client Authentication EKU to be used for authentication -->
       <EKUMapInList>
        <!-- This section implies that the certificate should have the following custom EKUs in addition to the Client Authentication EKU -->
        <EKUName>
         <!--Use the name from the EKUMap Field above-->ContostoITEKU</EKUName>
       </EKUMapInList>
       <!-- You can have multiple Custom EKUs mapped here, Each additional EKU will be processed with an AND operand -->
       <!-- For example, Client Auth EKU AND ContosoITEKU AND Example1 etc. -->
       <EKUMapInList>
        <EKUName>Example1</EKUName>
       </EKUMapInList>
      </ClientAuthEKUList>
      <AllPurposeEnabled>true</AllPurposeEnabled>
      <!-- Implies that a certificate with the EKU field = 0 will be selected -->
      <AnyPurposeEKUList Enabled="true"/>
      <!-- Implies that a certificate with the EKU oid Value of 1.3.6.1.4.1.311.10.12.1 will be selected -->
      <!-- Like for Client Auth you can also add Custom EKU properties with AnyPurposeEKUList (but not with AllPurposeEnabled) -->
      <!-- So here is what the above policy implies.
      The certificate selected will have
      Issuer Thumbprint = ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff
      AND
      ((Client Authentication EKU AND ContosoITEKU) OR (AnyPurposeEKU) OR AllPurpose Certificate)

      Any certificate(s) that match these criteria will be utilised for authentication
      -->
     </FilteringInfo>
    </TLSExtensions>
   </EapType>
  </Eap>
 </Config>
</EapHostConfig>

注意

EAP TLS XSD 位于 %systemdrive%\Windows\schemas\EAPMethods\eaptlsconnectionpropertiesv3.xsd。

或者，可以使用以下过程创建 EAP 配置 XML：

按照 EAP 配置一文中的步骤 1 到 7 进行操作。

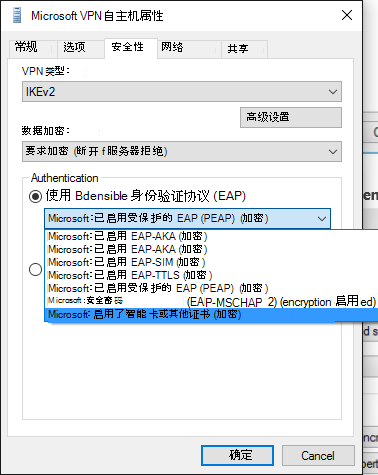

在 “Microsoft VPN SelfHost 属性 ”对话框中，从下拉菜单中选择“ Microsoft：智能卡或其他证书 ”， (此值选择 EAP TLS) 。

注意

对于 PEAP 或 TTLS，请选择适当的方法并继续执行此过程。
选择下拉菜单下的 “属性” 按钮。

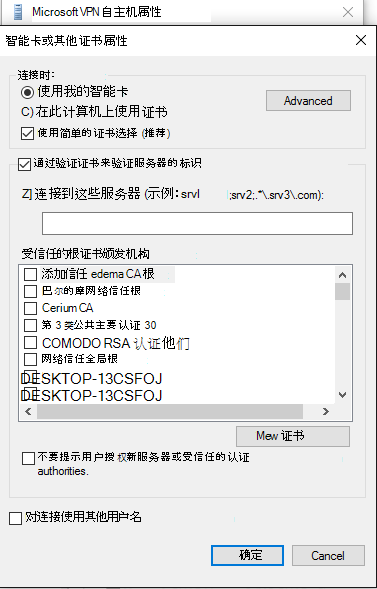

在 “智能卡”或其他“证书属性” 菜单上，选择“ 高级 ”按钮。

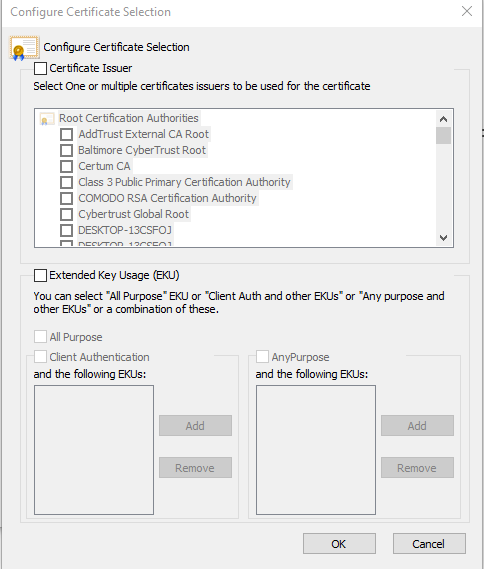

在 “配置证书选择 ”菜单上，根据需要调整筛选器。
选择“确定”关闭窗口并返回到“main rasphone.exe”对话框。
关闭 rasphone 对话框。
继续按照步骤 9 中的 EAP 配置一文中的过程获取具有适当筛选的 EAP TLS 配置文件。
