Windows UI 中的阴影

2024-01-16

DropShadow 类提供了创建可配置阴影的方法，该阴影可应用于 SpriteVisual 或 LayerVisual（视觉对象的子树）。按照 Visual Layer 中对象的惯例，DropShadow 的所有属性都可以使用 CompositionAnimations 进行动画处理。

基本投影

要创建基本阴影，只需创建一个新的 DropShadow 并将其与你的视觉对象相关联。默认情况下，阴影为矩形。有一组标准属性可用于调整阴影的外观。

var basicRectVisual = _compositor.CreateSpriteVisual();
basicRectVisual.Brush = _compositor.CreateColorBrush(Colors.Blue);
basicRectVisual.Offset = new Vector3(100, 100, 20);
basicRectVisual.Size = new Vector2(300, 300);

var basicShadow = _compositor.CreateDropShadow();
basicShadow.BlurRadius = 25f;
basicShadow.Offset = new Vector3(20, 20, 20);

basicRectVisual.Shadow = basicShadow;

具有 Basic DropShadow 的矩形视觉对象

定形阴影

有几种方法可以定义 DropShadow 的形状：

使用默认值 - 默认情况下，DropShadow 形状由 CompositionDropShadowSourcePolicy 上的“Default”模式定义。对于 SpriteVisual，除非提供遮罩，否则默认值为矩形。对于 LayerVisual，默认是使用视觉对象的画笔的 alpha 继承遮罩。
设置遮罩 — 可以设置 Mask 属性来定义阴影的不透明遮罩。
指定使用继承遮罩 – 将 SourcePolicy 属性设置为使用 CompositionDropShadowSourcePolicy. InheritFromVisualContent 以使用通过视觉对象的画笔的 alpha 生成的蒙版。

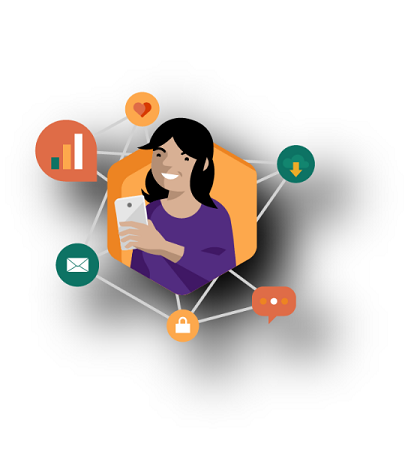

用于匹配内容的遮罩

如果你希望阴影与视觉对象的内容相匹配，可以使用视觉对象的画笔作为阴影遮罩属性，或者将阴影设置为自动从内容继承遮罩。如果使用的是 LayerVisual，则默认情况下，阴影将继承遮罩。

var imageSurface = LoadedImageSurface.StartLoadFromUri(new Uri("ms-appx:///Assets/myImage.png"));
var imageBrush = _compositor.CreateSurfaceBrush(imageSurface);

var imageSpriteVisual = _compositor.CreateSpriteVisual();
imageSpriteVisual.Size = new Vector2(400,400);
imageSpriteVisual.Offset = new Vector3(100, 500, 20);
imageSpriteVisual.Brush = imageBrush;

var shadow = _compositor.CreateDropShadow();
shadow.Mask = imageBrush;
// or use shadow.SourcePolicy = CompositionDropShadowSourcePolicy.InheritFromVisualContent;
shadow.BlurRadius = 25f;
shadow.Offset = new Vector3(20, 20, 20);

imageSpriteVisual.Shadow = shadow;

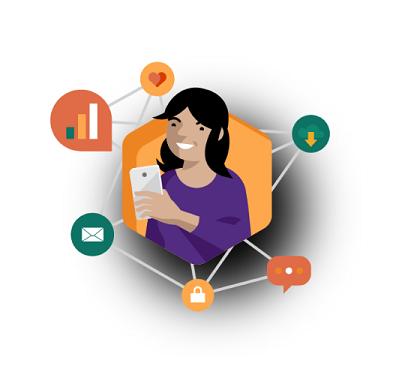

使用备用遮罩

在某些情况下，您可能想要塑造阴影，使其与你的视觉对象的内容不匹配。要实现此效果，需要使用带 alpha 的画笔显式设置 Mask 属性。

在下面的示例中，我们将加载两个图面：一个用于视觉内容，另一个用于阴影遮罩：

var imageSurface = LoadedImageSurface.StartLoadFromUri(new Uri("ms-appx:///Assets/myImage.png"));
var imageBrush = _compositor.CreateSurfaceBrush(imageSurface);

var circleSurface = LoadedImageSurface.StartLoadFromUri(new Uri("ms-appx:///Assets/myCircleImage.png"));
var customMask = _compositor.CreateSurfaceBrush(circleSurface);

var imageSpriteVisual = _compositor.CreateSpriteVisual();
imageSpriteVisual.Size = new Vector2(400,400);
imageSpriteVisual.Offset = new Vector3(100, 500, 20);
imageSpriteVisual.Brush = imageBrush;

var shadow = _compositor.CreateDropShadow();
shadow.Mask = customMask;
shadow.BlurRadius = 25f;
shadow.Offset = new Vector3(20, 20, 20);

imageSpriteVisual.Shadow = shadow;

动画处理

作为可视层中的标准，DropShadow 属性可以使用合成动画进行动画处理。下面，我们修改上面的 sprinkles 示例中的代码，对阴影的模糊半径进行动画处理。

ScalarKeyFrameAnimation blurAnimation = _compositor.CreateScalarKeyFrameAnimation();
blurAnimation.InsertKeyFrame(0.0f, 25.0f);
blurAnimation.InsertKeyFrame(0.7f, 50.0f);
blurAnimation.InsertKeyFrame(1.0f, 25.0f);
blurAnimation.Duration = TimeSpan.FromSeconds(4);
blurAnimation.IterationBehavior = AnimationIterationBehavior.Forever;
shadow.StartAnimation("BlurRadius", blurAnimation);

XAML 中的阴影

如果想为更复杂的框架元素添加阴影，有几种方法可以在 XAML 和 Composition 之间与阴影进行互操作：

使用 Windows 社区工具包中提供的 DropShadowPanel。有关使用方法的详细信息，请参阅 DropShadowPanel 文档。
创建一个用作阴影宿主的视觉对象，并将其与 XAML 讲义视觉对象相关联。
使用合成示例库的 SamplesCommon 自定义 CompositionShadow 控件。有关用法，请参阅此处的示例。

性能

尽管视觉对象层具有很多优化功能，以使效果高效且可供使用，但根据你设置的选项，生成阴影可能是一个相对成本较高的操作。以下是不同类型阴影的高级别“成本”。请注意，尽管某些阴影可能成本很高，但在某些场景中可能仍适合谨慎使用。

阴影特征	成本
矩形	低
Shadow.Mask	高
CompositionDropShadowSourcePolicy.InheritFromVisualContent	高
静态模糊半径	低
对模糊半径进行动画处理	高
