教程：在 Windows 应用中支持 Surface Dial（和其他旋钮设备）

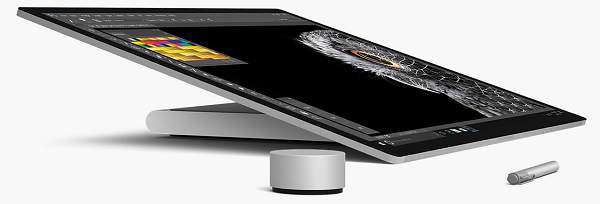

配有 Surface Studio 的 Surface Dial 图像
Surface Dial与Surface Studio和Surface Pen。

本教程逐步讲解如何自定义轮设备（如Surface Dial）支持的用户交互体验。我们使用示例应用中的代码片段（请参阅 GitHub Sample 代码），演示每个步骤中讨论的各种功能和关联的 RadialController API。

我们专注于以下事项：

指定 在 RadialController 菜单上显示哪些内置工具
向菜单添加自定义工具
控制触觉反馈
自定义单击交互
自定义旋转交互

有关实现这些和其他功能的详细信息，请参阅Windows 应用中的 Surface Dial 交互。

介绍

Surface Dial是辅助输入设备，可帮助用户在与主要输入设备（如笔、触摸或鼠标）一起使用时提高工作效率。作为辅助输入设备，Dial 通常与非主导手一起使用，以提供对系统命令和其他更上下文、工具和功能的访问权限。

Dial 支持三种基本手势：

按住以显示包含命令的内置菜单。
旋转以突出显示菜单项（如果菜单处于活动状态），或者修改应用中的当前作（如果菜单未处于活动状态）。
单击此项可选择突出显示的菜单项（如果菜单处于活动状态），或调用应用中的命令（如果菜单未处于活动状态）。

先决条件

运行 Windows 10 Creators Update 或更高版本的计算机（或虚拟机）
设置 Visual Studio 以进行 UWP 开发。
滚轮设备（目前仅Surface Dial）

设置你的设备

确保Windows设备已打开。
转到 “开始”，选择 “设置>设备>蓝牙”和其他设备，然后打开蓝牙。
取下 Surface Dial 底部以打开电池舱，并确保里面有两节 AAA 电池。
如果在旋钮的下方有电池标签，请将其移除。
按住电池旁边的小型内插按钮，直到蓝牙灯闪烁。
返回到Windows设备，然后选择Add Bluetooth 或其他设备。
在“添加设备对话框中，选择Bluetooth>Surface Dial。现在，您的 Surface Dial 应该连接并添加到 鼠标、键盘和笔下的设备列表中，在 蓝牙和其他设备 设置页面中。
按住拨盘几秒钟以测试其功能，并显示内置菜单。
如果屏幕上未显示菜单（拨号还应振动），请返回到蓝牙设置，删除设备，然后再次尝试连接设备。

注释

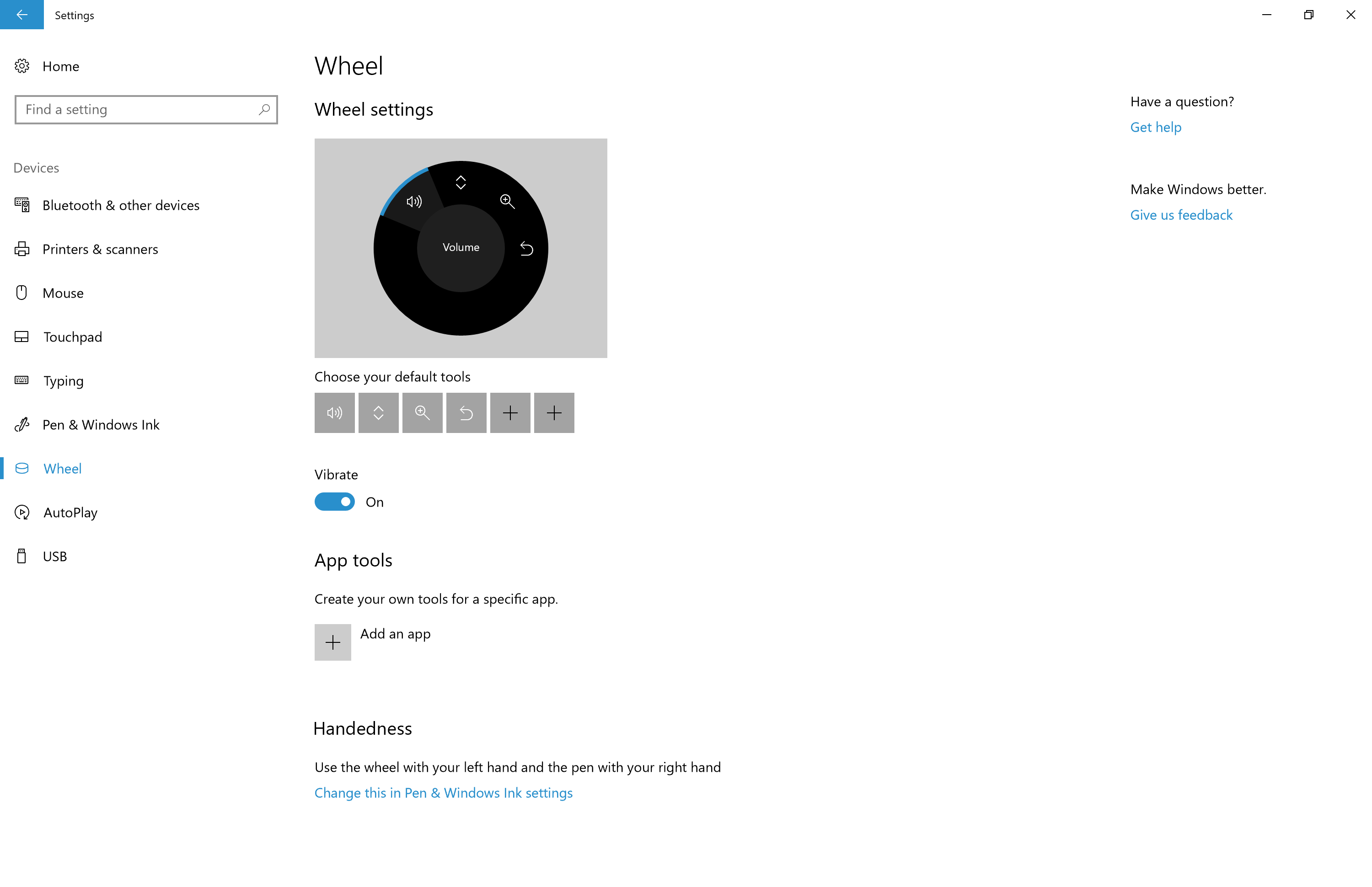

滚轮设备可以通过 Wheel 设置进行配置：

在 “开始 ”菜单上，选择 “设置”。
选择 “设备>滚轮”。

现在，你已准备好开始本教程。

代码示例

在本教程中，我们使用示例应用来演示所讨论的概念和功能。

从 GitHub 上的 windows-appsample-get-started-radialcontroller 示例下载此 Visual Studio 示例和源代码。

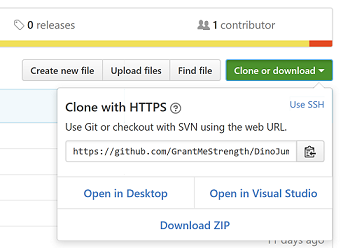

选择绿色的 “克隆或下载” 按钮。
如果你有一个 GitHub 帐户，可以选择“在 Visual Studio 中打开”来将存储库克隆到本地计算机。
如果没有GitHub帐户，或者只需要项目的本地副本，请选择 Download ZIP（必须定期查看以下载最新更新）。

重要

示例中的大部分代码都会注释掉。当我们完成本主题中的每个步骤时，系统会要求你取消注释代码的各个部分。在Visual Studio中，只需突出显示代码行，然后按 CTRL-K，然后按 Ctrl-U。

支持滚轮功能的组件

这些对象为Windows应用提供大部分滚轮设备体验。

组件	说明
RadialController 类和相关内容	表示滚轮输入设备或配件，例如Surface Dial。
IRadialControllerConfigurationInterop / IRadialControllerInterop 此处未介绍此功能，有关详细信息，请参阅 Windows 桌面示例。	启用与Windows应用程序的互操作性。

步骤 1：运行示例

下载 RadialController 示例应用后，请验证它是否运行：

在 Visual Studio 中打开示例项目。
将 “解决方案平台” 下拉列表设置为非 Arm 选择。
按 F5 编译、部署和运行。

注释

或者，可以选择 Debug>启动调试菜单项，或选择此处显示的Local Machine运行按钮： Visual Studio生成项目按钮

应用窗口打开后，经过几秒钟的启动画面，你将看到这个初始屏幕。

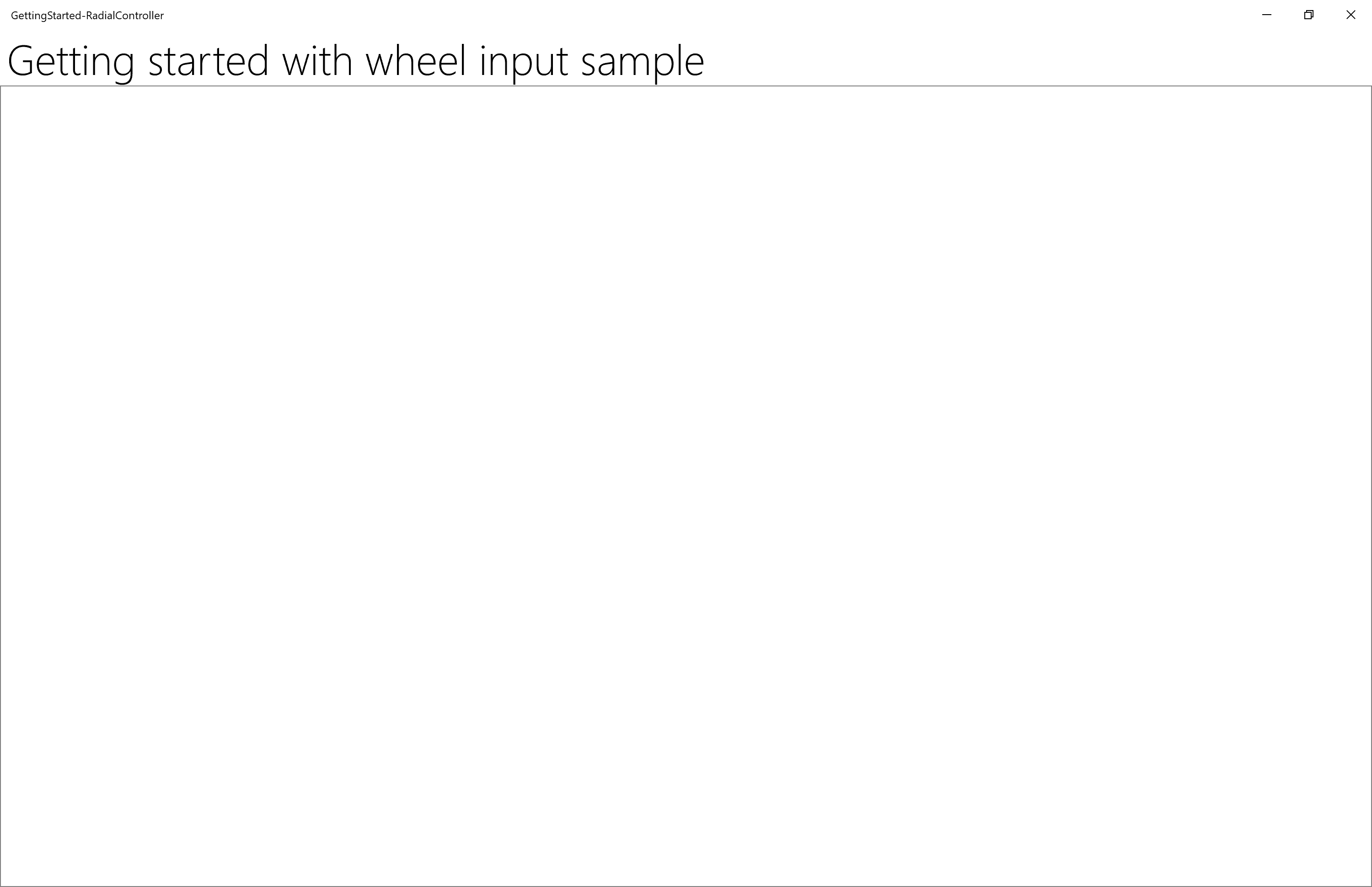

空应用

好吧，我们现在有基本的Windows应用，我们将在整个本教程的其余部分使用。在以下步骤中，我们添加了 RadialController 功能。

步骤 2：RadialController 的基本功能

当应用在前台运行时，按住Surface Dial以显示 RadialController 菜单。

我们尚未为应用进行任何自定义，因此菜单包含一组默认的上下文工具。

这些图像显示了默认菜单的两种变体。（还有其他许多工具，包括在Windows桌面处于活动状态且没有应用程序位于前台时显示的基本系统工具，在存在墨迹工具栏时的附加墨迹工具，以及使用地图应用时的映射工具。

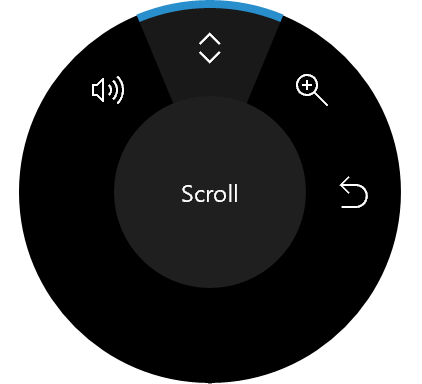

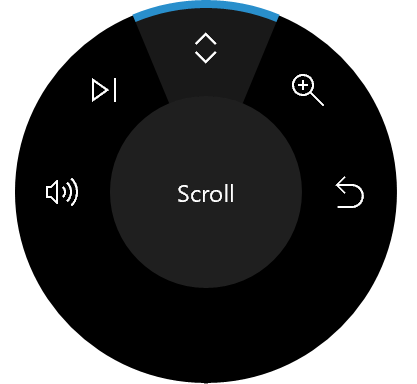

RadialController 菜单（默认值）	RadialController 菜单（默认状态为媒体播放）

现在，我们将从一些基本自定义开始。

步骤 3：为滚轮输入添加控件

首先，让我们为应用添加 UI：

打开 MainPage_Basic.xaml 文件。
查找标记为此步骤标题的代码（“<--步骤 3：为滚轮输入添加控件 -->”

取消注释以下行。

<Button x:Name="InitializeSampleButton"
        HorizontalAlignment="Center"
        Margin="10"
        Content="Initialize sample" />
<ToggleButton x:Name="AddRemoveToggleButton"
                HorizontalAlignment="Center"
                Margin="10"
                Content="Remove Item"
                IsChecked="True"
                IsEnabled="False"/>
<Button x:Name="ResetControllerButton"
        HorizontalAlignment="Center"
        Margin="10"
        Content="Reset RadialController menu"
        IsEnabled="False"/>
<Slider x:Name="RotationSlider" Minimum="0" Maximum="10"
        Width="300"
        HorizontalAlignment="Center"/>
<TextBlock Text="{Binding ElementName=RotationSlider, Mode=OneWay, Path=Value}"
            Margin="0,0,0,20"
            HorizontalAlignment="Center"/>
<ToggleSwitch x:Name="ClickToggle"
                MinWidth="0"
                Margin="0,0,0,20"
                HorizontalAlignment="center"/>

此时，仅启用 “初始化示例 ”按钮、滑块和切换开关。其他按钮用于在后续步骤中添加和删除 RadialController 菜单项，这些菜单项提供滑块和切换开关的访问权限。

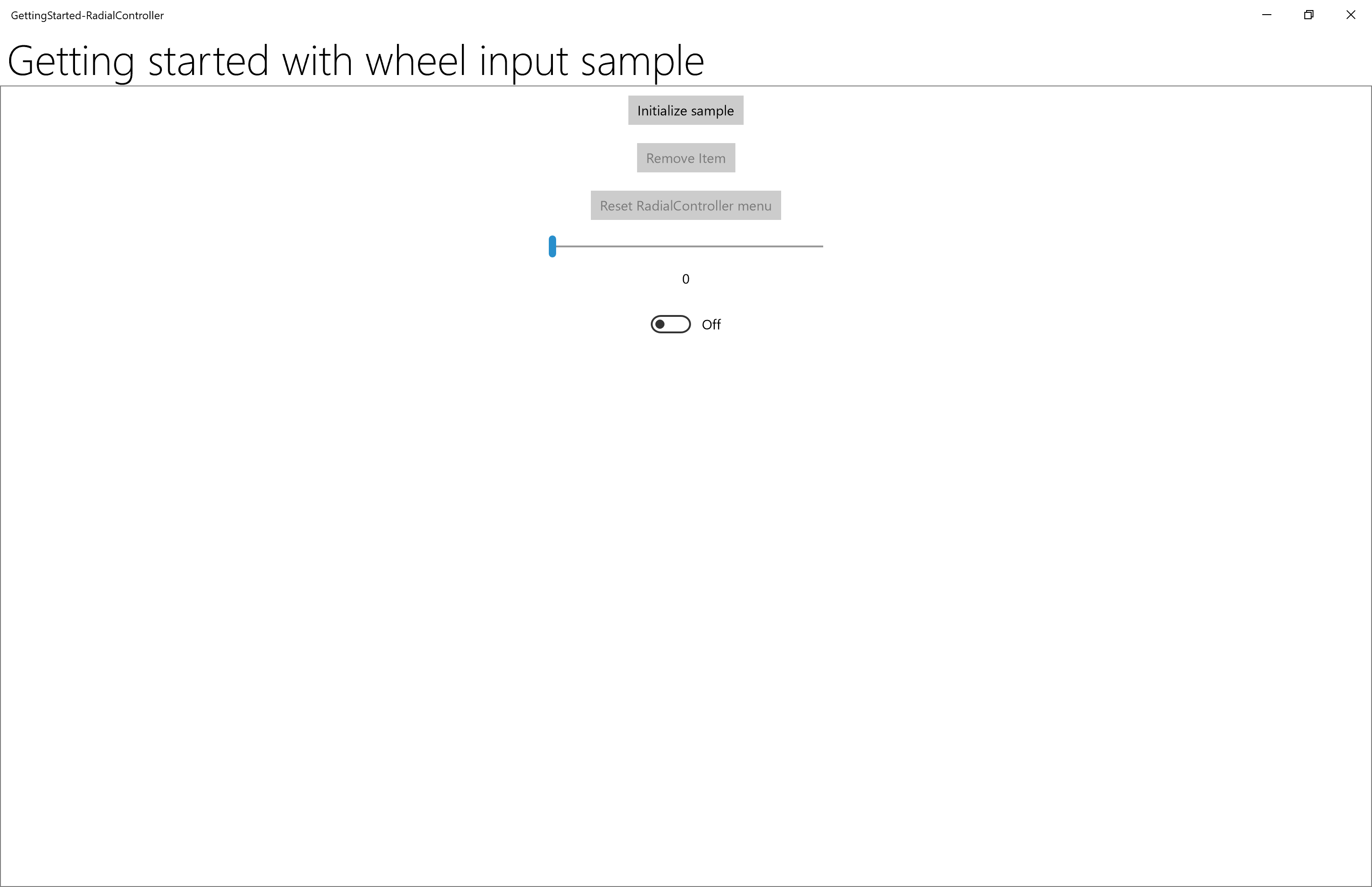

基本示例应用 UI

现在，让我们添加启用 RadialController 访问控件所需的代码。

打开MainPage_Basic.xaml.cs文件。
查找以此步骤标题标记的代码（“//步骤 4：基本自定义 RadialController 菜单”）。

取消注释以下行：

Windows.UI.Input 和 Windows.Storage.Streams 类型引用用于后续步骤中的功能：
```
// Using directives for RadialController functionality.
using Windows.UI.Input;
```

这些全局对象（RadialController、 RadialControllerConfiguration、 RadialControllerMenuItem）在整个应用中使用。

private RadialController radialController;
private RadialControllerConfiguration radialControllerConfig;
private RadialControllerMenuItem radialControllerMenuItem;

在这里，我们为按钮指定了 Click 处理程序，以启用控件并初始化自定义 RadialController 菜单项。
```
InitializeSampleButton.Click += (sender, args) =>
{ InitializeSample(sender, args); };
```

接下来，初始化 RadialController 对象，并为 RotationChanged 和 ButtonClicked 事件设置处理程序。

// Set up the app UI and RadialController.
private void InitializeSample(object sender, RoutedEventArgs e)
{
    ResetControllerButton.IsEnabled = true;
    AddRemoveToggleButton.IsEnabled = true;

    ResetControllerButton.Click += (resetsender, args) =>
    { ResetController(resetsender, args); };
    AddRemoveToggleButton.Click += (togglesender, args) =>
    { AddRemoveItem(togglesender, args); };

    InitializeController(sender, e);
}

在这里，我们初始化自定义 RadialController 菜单项。我们使用 CreateForCurrentView 获取对 RadialController 对象的引用，我们使用 RotationResolutionInDegrees 属性将旋转敏感度设置为“1”，然后使用 CreateFromFontGlyph 创建 RadialControllerMenuItem，我们将菜单项添加到 RadialController 菜单项集合，最后，我们使用 SetDefaultMenuItems 清除默认菜单项，只保留自定义工具。

// Configure RadialController menu and custom tool.
private void InitializeController(object sender, RoutedEventArgs args)
{
    // Create a reference to the RadialController.
    radialController = RadialController.CreateForCurrentView();
    // Set rotation resolution to 1 degree of sensitivity.
    radialController.RotationResolutionInDegrees = 1;

    // Create the custom menu items.
    // Here, we use a font glyph for our custom tool.
    radialControllerMenuItem =
        RadialControllerMenuItem.CreateFromFontGlyph("SampleTool", "\xE1E3", "Segoe MDL2 Assets");

    // Add the item to the RadialController menu.
    radialController.Menu.Items.Add(radialControllerMenuItem);

    // Remove built-in tools to declutter the menu.
    // NOTE: The Surface Dial menu must have at least one menu item.
    // If all built-in tools are removed before you add a custom
    // tool, the default tools are restored and your tool is appended
    // to the default collection.
    radialControllerConfig =
        RadialControllerConfiguration.GetForCurrentView();
    radialControllerConfig.SetDefaultMenuItems(
        new RadialControllerSystemMenuItemKind[] { });

    // Declare input handlers for the RadialController.
    // NOTE: These events are only fired when a custom tool is active.
    radialController.ButtonClicked += (clicksender, clickargs) =>
    { RadialController_ButtonClicked(clicksender, clickargs); };
    radialController.RotationChanged += (rotationsender, rotationargs) =>
    { RadialController_RotationChanged(rotationsender, rotationargs); };
}

// Connect wheel device rotation to slider control.
private void RadialController_RotationChanged(
    object sender, RadialControllerRotationChangedEventArgs args)
{
    if (RotationSlider.Value + args.RotationDeltaInDegrees >= RotationSlider.Maximum)
    {
        RotationSlider.Value = RotationSlider.Maximum;
    }
    else if (RotationSlider.Value + args.RotationDeltaInDegrees < RotationSlider.Minimum)
    {
        RotationSlider.Value = RotationSlider.Minimum;
    }
    else
    {
        RotationSlider.Value += args.RotationDeltaInDegrees;
    }
}

// Connect wheel device click to toggle switch control.
private void RadialController_ButtonClicked(
    object sender, RadialControllerButtonClickedEventArgs args)
{
    ClickToggle.IsOn = !ClickToggle.IsOn;
}

现在，再次运行应用。
选择 “初始化径向控制器 ”按钮。
在应用处于前台时，按住 Surface Dial 以显示菜单。请注意，所有默认工具都已删除（使用 RadialControllerConfiguration.SetDefaultMenuItems 方法），只保留自定义工具。下面是带有自定义工具的菜单。

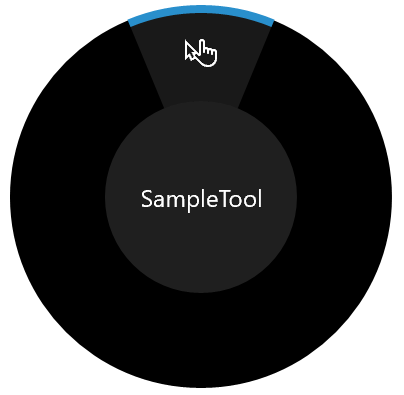

RadialController 菜单（自定义）

选择自定义工具并试用现在通过Surface Dial支持的交互：
- 通过旋转来移动滑块。
- 单击将开关设置为打开或关闭。

好，让我们连接这些按钮。

在此步骤中，我们将“添加/删除项”和“重置 RadialController 菜单”的按钮连接起来，以显示如何动态自定义菜单。

打开MainPage_Basic.xaml.cs文件。
查找标记为此步骤标题的代码（“//步骤 5：在运行时配置菜单”）。

取消注释以下方法中的代码后再次运行应用程序，但先不要选择任何按钮（这一操作留在下一步）。

// Add or remove the custom tool.
private void AddRemoveItem(object sender, RoutedEventArgs args)
{
    if (AddRemoveToggleButton?.IsChecked == true)
    {
        AddRemoveToggleButton.Content = "Remove item";
        if (!radialController.Menu.Items.Contains(radialControllerMenuItem))
        {
            radialController.Menu.Items.Add(radialControllerMenuItem);
        }
    }
    else if (AddRemoveToggleButton?.IsChecked == false)
    {
        AddRemoveToggleButton.Content = "Add item";
        if (radialController.Menu.Items.Contains(radialControllerMenuItem))
        {
            radialController.Menu.Items.Remove(radialControllerMenuItem);
            // Attempts to select and activate the previously selected tool.
            // NOTE: Does not differentiate between built-in and custom tools.
            radialController.Menu.TrySelectPreviouslySelectedMenuItem();
        }
    }
}

// Reset the RadialController to initial state.
private void ResetController(object sender, RoutedEventArgs arg)
{
    if (!radialController.Menu.Items.Contains(radialControllerMenuItem))
    {
        radialController.Menu.Items.Add(radialControllerMenuItem);
    }
    AddRemoveToggleButton.Content = "Remove item";
    AddRemoveToggleButton.IsChecked = true;
    radialControllerConfig.SetDefaultMenuItems(
        new RadialControllerSystemMenuItemKind[] { });
}

选择 “删除项 ”按钮，然后按并按住 Dial 再次显示菜单。

请注意，菜单现在包含工具的默认集合。回想一下，在步骤 3 中设置自定义菜单时，我们删除了所有默认工具，并仅添加了自定义工具。我们还指出，当菜单设置为空集合时，将恢复当前上下文的默认项。（我们在删除默认工具之前添加了自定义工具。
选择 “添加项目 ”按钮，然后按并按住 Dial。

请注意，菜单现在包含默认的工具集合和自定义工具。
选择 “重置 RadialController”菜单 按钮，然后按并按住 Dial。

请注意，菜单返回到其原始状态。

步骤 6：自定义设备触觉

Surface Dial和其他滚轮设备可以为用户提供与当前交互对应的触觉反馈（基于单击或旋转）。

在此步骤中，我们将展示如何自定义触觉反馈行为：通过关联滑块和切换开关控件，以及使用这些控件来动态指定触觉反馈的表现方式。对于本示例，切换开关必须设置为启用，以便启用反馈，而滑块值指定单击反馈的重复频率。

注释

用户可以在“设置>>”页中禁用触觉反馈。

打开App.xaml.cs文件。
查找标记为此步骤标题的代码（“步骤 6：自定义设备触觉”）。

注释第一行和第三行（“MainPage_Basic”和“MainPage”），并取消注释第二行（“MainPage_Haptics”）。

rootFrame.Navigate(typeof(MainPage_Basic), e.Arguments);
rootFrame.Navigate(typeof(MainPage_Haptics), e.Arguments);
rootFrame.Navigate(typeof(MainPage), e.Arguments);

打开 MainPage_Haptics.xaml 文件。
查找标记为此步骤标题的代码（“<--步骤 6：自定义设备触觉 -->”

取消注释以下行。（此 UI 代码只是指示当前设备支持哪些触觉功能。

<StackPanel x:Name="HapticsStack"
            Orientation="Vertical"
            HorizontalAlignment="Center"
            BorderBrush="Gray"
            BorderThickness="1">
    <TextBlock Padding="10"
                Text="Supported haptics properties:" />
    <CheckBox x:Name="CBDefault"
                Content="Default"
                Padding="10"
                IsEnabled="False"
                IsChecked="True" />
    <CheckBox x:Name="CBIntensity"
                Content="Intensity"
                Padding="10"
                IsEnabled="False"
                IsThreeState="True"
                IsChecked="{x:Null}" />
    <CheckBox x:Name="CBPlayCount"
                Content="Play count"
                Padding="10"
                IsEnabled="False"
                IsThreeState="True"
                IsChecked="{x:Null}" />
    <CheckBox x:Name="CBPlayDuration"
                Content="Play duration"
                Padding="10"
                IsEnabled="False"
                IsThreeState="True"
                IsChecked="{x:Null}" />
    <CheckBox x:Name="CBReplayPauseInterval"
                Content="Replay/pause interval"
                Padding="10"
                IsEnabled="False"
                IsThreeState="True"
                IsChecked="{x:Null}" />
    <CheckBox x:Name="CBBuzzContinuous"
                Content="Buzz continuous"
                Padding="10"
                IsEnabled="False"
                IsThreeState="True"
                IsChecked="{x:Null}" />
    <CheckBox x:Name="CBClick"
                Content="Click"
                Padding="10"
                IsEnabled="False"
                IsThreeState="True"
                IsChecked="{x:Null}" />
    <CheckBox x:Name="CBPress"
                Content="Press"
                Padding="10"
                IsEnabled="False"
                IsThreeState="True"
                IsChecked="{x:Null}" />
    <CheckBox x:Name="CBRelease"
                Content="Release"
                Padding="10"
                IsEnabled="False"
                IsThreeState="True"
                IsChecked="{x:Null}" />
    <CheckBox x:Name="CBRumbleContinuous"
                Content="Rumble continuous"
                Padding="10"
                IsEnabled="False"
                IsThreeState="True"
                IsChecked="{x:Null}" />
</StackPanel>

打开MainPage_Haptics.xaml.cs文件
查找标有此步骤标题的代码（“步骤 6: 触觉自定义”）

取消注释以下行：

Windows.Devices.Haptics 类型引用用于实现后续步骤中的功能。
```
using Windows.Devices.Haptics;
```
在这里，我们指定在选择自定义 RadialController 菜单项时触发的 ControlAcquired 事件的处理程序。
```
radialController.ControlAcquired += (rc_sender, args) =>
{ RadialController_ControlAcquired(rc_sender, args); };
```

接下来，定义 ControlAcquired 处理程序，其中禁用默认触觉反馈并初始化触觉 UI。

private void RadialController_ControlAcquired(
    RadialController rc_sender,
    RadialControllerControlAcquiredEventArgs args)
{
    // Turn off default haptic feedback.
    radialController.UseAutomaticHapticFeedback = false;

    SimpleHapticsController hapticsController =
        args.SimpleHapticsController;

    // Enumerate haptic support.
    IReadOnlyCollection<SimpleHapticsControllerFeedback> supportedFeedback =
        hapticsController.SupportedFeedback;

    foreach (SimpleHapticsControllerFeedback feedback in supportedFeedback)
    {
        if (feedback.Waveform == KnownSimpleHapticsControllerWaveforms.BuzzContinuous)
        {
            CBBuzzContinuous.IsEnabled = true;
            CBBuzzContinuous.IsChecked = true;
        }
        else if (feedback.Waveform == KnownSimpleHapticsControllerWaveforms.Click)
        {
            CBClick.IsEnabled = true;
            CBClick.IsChecked = true;
        }
        else if (feedback.Waveform == KnownSimpleHapticsControllerWaveforms.Press)
        {
            CBPress.IsEnabled = true;
            CBPress.IsChecked = true;
        }
        else if (feedback.Waveform == KnownSimpleHapticsControllerWaveforms.Release)
        {
            CBRelease.IsEnabled = true;
            CBRelease.IsChecked = true;
        }
        else if (feedback.Waveform == KnownSimpleHapticsControllerWaveforms.RumbleContinuous)
        {
            CBRumbleContinuous.IsEnabled = true;
            CBRumbleContinuous.IsChecked = true;
        }
    }

    if (hapticsController?.IsIntensitySupported == true)
    {
        CBIntensity.IsEnabled = true;
        CBIntensity.IsChecked = true;
    }
    if (hapticsController?.IsPlayCountSupported == true)
    {
        CBPlayCount.IsEnabled = true;
        CBPlayCount.IsChecked = true;
    }
    if (hapticsController?.IsPlayDurationSupported == true)
    {
        CBPlayDuration.IsEnabled = true;
        CBPlayDuration.IsChecked = true;
    }
    if (hapticsController?.IsReplayPauseIntervalSupported == true)
    {
        CBReplayPauseInterval.IsEnabled = true;
        CBReplayPauseInterval.IsChecked = true;
    }
}

在我们的 RotationChanged 和 ButtonClicked 事件监听器中，我们将相应的滑块和切换按钮控件连接到我们的自定义触觉反馈。

// Connect wheel device rotation to slider control.
private void RadialController_RotationChanged(
    object sender, RadialControllerRotationChangedEventArgs args)
{
    ...
    if (ClickToggle.IsOn &&
        (RotationSlider.Value > RotationSlider.Minimum) &&
        (RotationSlider.Value < RotationSlider.Maximum))
    {
        SimpleHapticsControllerFeedback waveform =
            FindWaveform(args.SimpleHapticsController,
            KnownSimpleHapticsControllerWaveforms.BuzzContinuous);
        if (waveform != null)
        {
            args.SimpleHapticsController.SendHapticFeedback(waveform);
        }
    }
}

private void RadialController_ButtonClicked(
    object sender, RadialControllerButtonClickedEventArgs args)
{
    ...

    if (RotationSlider?.Value > 0)
    {
        SimpleHapticsControllerFeedback waveform =
            FindWaveform(args.SimpleHapticsController,
            KnownSimpleHapticsControllerWaveforms.Click);

        if (waveform != null)
        {
            args.SimpleHapticsController.SendHapticFeedbackForPlayCount(
                waveform, 1.0,
                (int)RotationSlider.Value,
                TimeSpan.Parse("1"));
        }
    }
}

最后，我们获取请求的触觉反馈的波形（如果支持的话）。

// Get the requested waveform.
private SimpleHapticsControllerFeedback FindWaveform(
    SimpleHapticsController hapticsController,
    ushort waveform)
{
    foreach (var hapticInfo in hapticsController.SupportedFeedback)
    {
        if (hapticInfo.Waveform == waveform)
        {
            return hapticInfo;
        }
    }
    return null;
}

现在再次运行应用，通过更改滑块值和切换开关状态来试用自定义触觉。

步骤 7：为Surface Studio和类似设备定义屏幕交互

与Surface Studio配对，Surface Dial可以提供更独特的用户体验。

除了描述的默认按下和按住菜单体验之外，Surface Dial还可以直接放置在Surface Studio的屏幕上。这将启用特殊的“屏幕”菜单。

通过检测 Surface Dial 的接触位置和范围，系统处理设备的遮挡，并显示一个更大的菜单版本，该菜单环绕设备外部。你的应用还可以使用此相同的信息来调整 UI，以便同时适应设备的存在及其预期使用情况，例如用户的手部和手臂的位置。

本教程附带的示例包含一个稍微复杂一些的示例，该示例演示了其中一些功能。

要查看实际效果，您需要使用Surface Studio：

在Surface Studio设备上下载示例（已安装Visual Studio）
在 Visual Studio 中打开示例
打开App.xaml.cs文件
查找标记为此步骤标题的代码（“步骤 7：定义Surface Studio和类似设备的屏幕交互”）

注释第一行和第二行（“MainPage_Basic”和“MainPage_Haptics”）并取消注释第三行（“MainPage”）

rootFrame.Navigate(typeof(MainPage_Basic), e.Arguments);
rootFrame.Navigate(typeof(MainPage_Haptics), e.Arguments);
rootFrame.Navigate(typeof(MainPage), e.Arguments);

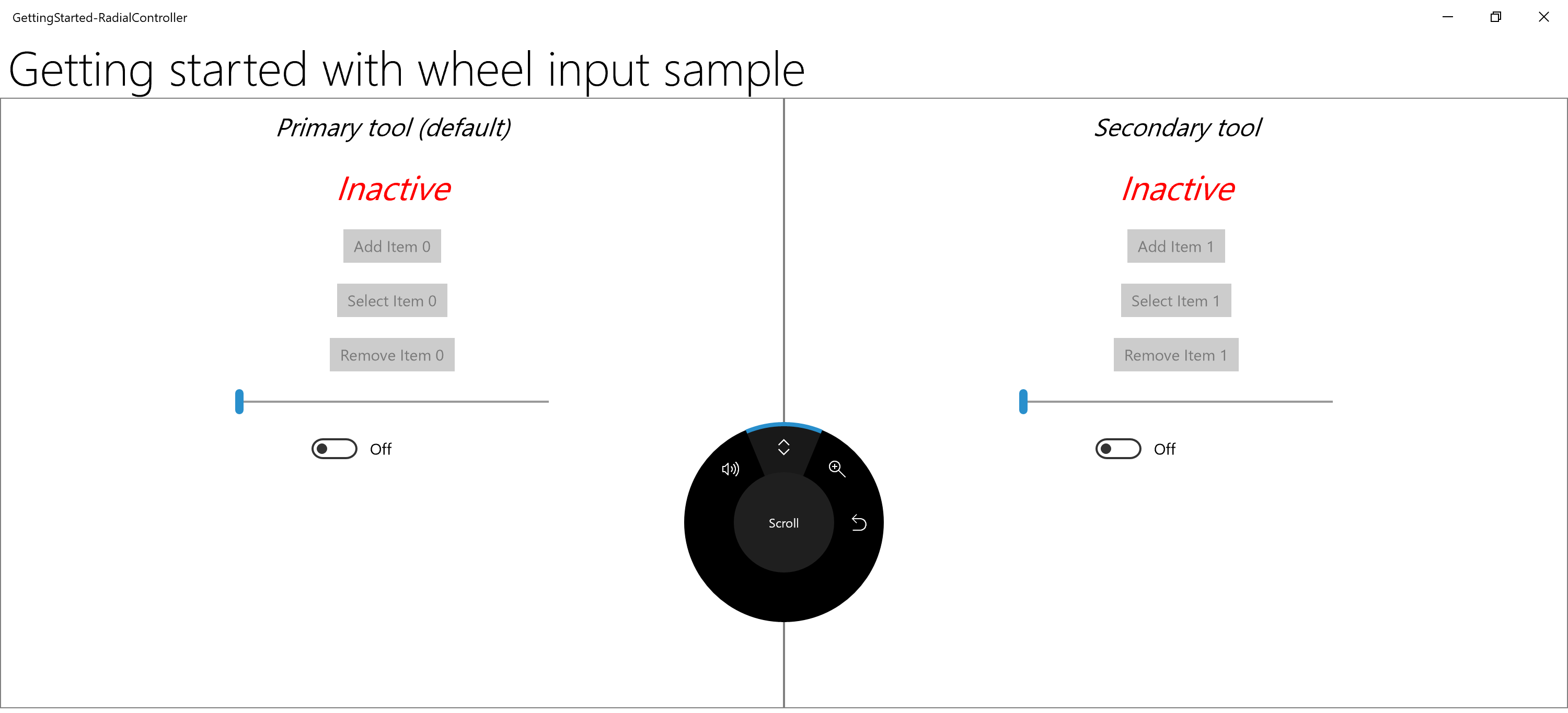

先运行应用程序，然后将Surface Dial交替放置在两个控制区域中的每一个。

总结

恭喜，你已完成 入门教程：在 Windows 应用中支持 Surface Dial（和其他旋转设备）！我们向您展示了在 Windows 应用中支持 wheel 设备所需的基本代码，以及如何通过 RadialController API 提供更丰富的用户体验。

Surface Dial 的交互

API 参考

Samples

主题示例

RadialController 功能自定义

其他示例

Coloring Book 示例

Universal Windows Platform示例（C# 和 C++）

Windows桌面示例

反馈

此页面是否有帮助？

Last updated on 2026-03-11
