快速入門：使用 Azure 應用程式閘道引導網路流量 - Azure CLI

文章
05/31/2024

在本快速入門中，您會使用 Azure CLI 來建立應用程式閘道。然後，您會進行測試以確定能正常運作。

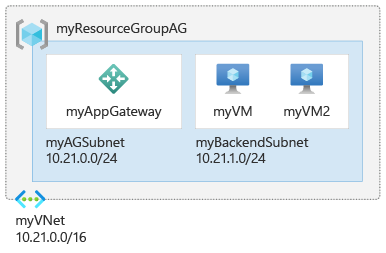

應用程式閘道會將應用程式 Web 流量導向至後端集區中的特定資源。您可以將接聽程式指派給連接埠、建立規則，並將資源新增至後端集區。為了簡單起見，本文使用簡單的設定，包括公用前端 IP 位址、在此應用程式閘道上裝載單一網站的基本接聽程式、基本的要求路由規則，以及後端集區中的兩部虛擬機器。

您也可以使用 Azure PowerShell 或 Azure 入口網站完成本快速入門。

如果您沒有 Azure 訂閱，請在開始之前，先建立 Azure 免費帳戶。

必要條件

在 Azure Cloud Shell 中使用 Bash 環境。如需詳細資訊，請參閱 Azure Cloud Shell 中的 Bash 快速入門。
若要在本地執行 CLI 參考命令，請安裝 Azure CLI。若您在 Windows 或 macOS 上執行，請考慮在 Docker 容器中執行 Azure CLI。如需詳細資訊，請參閱〈如何在 Docker 容器中執行 Azure CLI〉。
- 如果您使用的是本機安裝，請使用 az login 命令，透過 Azure CLI 來登入。請遵循您終端機上顯示的步驟，完成驗證程序。如需其他登入選項，請參閱使用 Azure CLI 登入。
- 出現提示時，請在第一次使用時安裝 Azure CLI 延伸模組。如需擴充功能詳細資訊，請參閱使用 Azure CLI 擴充功能。
- 執行 az version 以尋找已安裝的版本和相依程式庫。若要升級至最新版本，請執行 az upgrade。

本文需要 2.0.4 版或更新版本的 Azure CLI。如果您是使用 Azure Cloud Shell，就已安裝最新版本。

注意

應用程式閘道前端現在可支援雙堆疊 IP 位址 (預覽版)。您現在可以建立最多四個前端 IP 位址，包括兩個 IPv4 位址 (公用和私人) 與兩個 IPv6 位址 (公用和私人)。

建立資源群組

在 Azure 中，您可以將相關資源配置到資源群組。使用 az group create 建立資源群組。

下列範例會在 eastus 位置建立名為 myResourceGroupAG 的資源群組。

az group create --name myResourceGroupAG --location eastus

建立網路資源

Azure 需要虛擬網路才能在您所建立的資源之間進行通訊。應用程式閘道子網路只能包含應用程式閘道。不允許任何其他資源。您可以為應用程式閘道建立新的子網路，或使用現有的子網路。在此範例中您會建立兩個子網路：一個用於應用程式閘道，另一個用於後端伺服器。您可以根據自己的使用案例，將應用程式閘道的前端 IP 設定為「公用」或「私人」。在此範例中，您會選擇公用前端 IP 位址。

注意

應用程式閘道前端現在可支援雙堆疊 IP 位址 (公開預覽)。您現在可以建立最多四個前端 IP 位址，包括兩個 IPv4 位址 (公用和私人) 與兩個 IPv6 位址 (公用和私人)。

使用 az network vnet create 以建立虛擬網路和子網路。執行 az network public-ip create 建立公用 IP 位址。

az network vnet create \
  --name myVNet \
  --resource-group myResourceGroupAG \
  --location eastus \
  --address-prefix 10.21.0.0/16 \
  --subnet-name myAGSubnet \
  --subnet-prefix 10.21.0.0/24
az network vnet subnet create \
  --name myBackendSubnet \
  --resource-group myResourceGroupAG \
  --vnet-name myVNet   \
  --address-prefix 10.21.1.0/24
az network public-ip create \
  --resource-group myResourceGroupAG \
  --name myAGPublicIPAddress \
  --allocation-method Static \
  --sku Standard

建立後端伺服器

後端可以包含 NIC、虛擬機器擴展集、公用 IP 位址、內部 IP 位址、完整網域名稱 (FQDN)，以及多租用戶後端，例如 Azure App Service。在此範例中，您會建立兩個虛擬機器，作為應用程式閘道的後端伺服器。您也可以在虛擬機器上安裝 NGINX，以測試應用程式閘道。

建立兩部虛擬機器

請在虛擬機器上安裝 NGINX Web 伺服器，以確認已成功建立應用程式閘道。您可以使用 cloud-init 組態檔來安裝 NGINX，並在 Linux 虛擬機器上執行 "Hello World" Node.js 應用程式。如需 Cloud-init 的詳細資訊，請參閱 Azure 中虛擬機器的 Cloud-init 支援。

在 Azure Cloud Shell 中，將下列組態複製並貼到名為 cloud-init.txt 的檔案中。輸入 editor cloud-init.txt 以建立檔案。

#cloud-config
package_upgrade: true
packages:
  - nginx
  - nodejs
  - npm
write_files:
  - owner: www-data:www-data
  - path: /etc/nginx/sites-available/default
    content: |
      server {
        listen 80;
        location / {
          proxy_pass http://localhost:3000;
          proxy_http_version 1.1;
          proxy_set_header Upgrade $http_upgrade;
          proxy_set_header Connection keep-alive;
          proxy_set_header Host $host;
          proxy_cache_bypass $http_upgrade;
        }
      }
  - owner: azureuser:azureuser
  - path: /home/azureuser/myapp/index.js
    content: |
      var express = require('express')
      var app = express()
      var os = require('os');
      app.get('/', function (req, res) {
        res.send('Hello World from host ' + os.hostname() + '!')
      })
      app.listen(3000, function () {
        console.log('Hello world app listening on port 3000!')
      })
runcmd:
  - service nginx restart
  - cd "/home/azureuser/myapp"
  - npm init
  - npm install express -y
  - nodejs index.js

使用 az network nic create 建立網路介面。若要建立虛擬機器，請使用 az vm create。

for i in `seq 1 2`; do
  az network nic create \
    --resource-group myResourceGroupAG \
    --name myNic$i \
    --vnet-name myVNet \
    --subnet myBackendSubnet
  az vm create \
    --resource-group myResourceGroupAG \
    --name myVM$i \
    --nics myNic$i \
    --image Ubuntu2204 \
    --admin-username azureuser \
    --generate-ssh-keys \
    --custom-data cloud-init.txt
done

建立應用程式閘道

使用 az network application-gateway create 建立應用程式閘道。當您使用 Azure CLI 建立應用程式閘道時，請指定設定資訊，例如容量、SKU (例如：Basic) 和 HTTP 設定。 Azure 會隨即新增網路介面的私人 IP 位址，作為應用程式閘道後端集區中的伺服器。

此範例會使用標準 v2 SKU。

address1=$(az network nic show --name myNic1 --resource-group myResourceGroupAG | grep "\"privateIPAddress\":" | grep -oE '[^ ]+$' | tr -d '",')
address2=$(az network nic show --name myNic2 --resource-group myResourceGroupAG | grep "\"privateIPAddress\":" | grep -oE '[^ ]+$' | tr -d '",')
az network application-gateway create \
  --name myAppGateway \
  --location eastus \
  --resource-group myResourceGroupAG \
  --capacity 2 \
  --sku Standard_v2 \
  --public-ip-address myAGPublicIPAddress \
  --vnet-name myVNet \
  --subnet myAGSubnet \
  --servers "$address1" "$address2" \
  --priority 100

Azure 建立應用程式閘道最多可能需要 30 分鐘。建立之後，您可以在 [應用程式閘道] 頁面的 [設定] 區段中檢視下列設定：

appGatewayBackendPool：位於 [後端集區] 頁面上。它會指定所需的後端集區。
appGatewayBackendHttpSettings：位於 [HTTP 設定] 頁面上。它會指定應用程式閘道應使用連接埠 80 和 HTTP 通訊協定進行通訊。
appGatewayHttpListener：位於 [接聽程式] 頁面上。它會指定與 appGatewayBackendPool 相關聯的預設接聽程式。
appGatewayFrontendIP：位於 [前端 IP 組態] 頁面上。它會將 myAGPublicIPAddress 指派給 appGatewayHttpListener。
rule1：位於 [規則] 頁面上。它會指定與 appGatewayHttpListener 相關聯的預設路由規則。

測試應用程式閘道

雖然 Azure 不需要 NGINX Web 伺服器即可建立應用程式閘道，但您仍會在本快速入門中加以安裝，以確認 Azure 是否已成功建立應用程式閘道。使用 az network public-ip show 以取得新應用程式閘道的公用 IP 位址。

az network public-ip show \
  --resource-group myResourceGroupAG \
  --name myAGPublicIPAddress \
  --query [ipAddress] \
  --output tsv

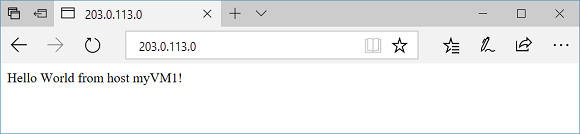

將公用 IP 位址複製並貼到瀏覽器的網址列中。

當您重新整理瀏覽器時，您應該會看到第二個 VM 的名稱。這表示應用程式閘道已成功建立，並可與後端連線。

清除資源

若不再需要先前為應用程式閘道建立的資源，請使用 az group delete 命令刪除資源群組。當您刪除資源群組時，也可以刪除應用程式閘道及其所有相關資源。

az group delete --name myResourceGroupAG
