教學課程：使用筆記本分析 Azure 監視器記錄中的資料

文章
10/15/2024

筆記本是整合式環境，可讓您使用即時程式碼、方程式、視覺效果和文字來建立和共用文件。將筆記本與 Log Analytics 工作區整合可讓您建立多步驟程序，以根據上一個步驟的結果，在每個步驟中執行程式碼。您可以使用這類簡化的程序來建置機器學習管線、進階分析工具、疑難排解指南 (TSG) 來支援需求和其他工作。

將筆記本與 Log Analytics 工作區整合也可讓您：

以任何語言執行 KQL 查詢和自訂程式碼。
引進新的分析和視覺效果功能，例如新的機器學習模型、自訂時間表和程序樹狀結構。
在 Azure 監視器記錄外部整合資料集，例如內部部署資料集。
相較於 Azure 入口網站，您可以使用查詢 API 限制來利用增加的服務限制。

在本教學課程中，您會了解如何：

使用 Azure 監視器查詢用戶端程式庫和 Azure 身分識別用戶端程式庫，將筆記本與您的 Log Analytics 工作區整合
在筆記本中探索和視覺化 Log Analytics 工作區中的資料
將資料從筆記本擷取到 Log Analytics 工作區中的自訂資料表 (選擇性)

如需範例來了解如何使用筆記本建置機器學習管線來分析 Azure 監視器記錄中的資料，請參閱此範例筆記本：使用機器學習技術偵測 Azure 監視器記錄中的異常狀況。

提示

為因應 API 相關限制，請將較大的查詢分割成多個較小的查詢。

必要條件

在本教學課程中，您需要：

包含 CPU 計算執行個體的 Azure Machine Learning 工作區，以及：
- 筆記本。
- 設定為 Python 3.8 或更高版本的核心。
下列角色和權限：
- 在 Azure 監視器記錄中：記錄分析參與者角色，可從 Logs Analytics 工作區中讀取資料，並將資料傳送至其中。如需詳細資訊，請參閱管理 Log Analytics 工作區的存取權。
- 在 Azure Machine Learning 中：
  - 資源群組層級擁有者或參與者角色，視需要建立新的 Azure Machine Learning 工作區。
  - 執行筆記本所在 Azure Machine Learning 工作區上的參與者角色。
  如需詳細資訊，請參閱管理對 Azure Machine Learning 工作區的存取。

工具和筆記本

在本教學課程中，您會使用這些工具：

工具	描述
Azure 監視器查詢用戶端程式庫	可讓您對 Azure 監視器記錄中的資料執行唯讀查詢。
Azure 身分識別用戶端程式庫	可讓 Azure SDK 用戶端使用 Microsoft Entra 識別碼進行驗證。
Azure 監視器擷取用戶端程式庫	可讓您使用記錄擷取 API 將自訂記錄傳送至 Azure 監視器。將分析的資料擷取到 Log Analytics 工作區中自訂資料表 (選擇性) 時的必要項目
資料收集規則、資料收集端點和已註冊的應用程式	將分析的資料擷取到 Log Analytics 工作區中自訂資料表 (選擇性) 時的必要項目

您可以使用的其他查詢程式庫包括：

Kqlmagic 程式庫可讓您直接從筆記本內執行 KQL 查詢，就像從 Log Analytics 工具執行 KQL 查詢一樣。
MSTICPY 程式庫提供範本化查詢，可叫用內建 KQL 時間序列和機器學習功能，並提供 Log Analytics 工作區中資料的進階視覺效果工具和分析。

其他用於進階分析的 Microsoft 筆記本體驗包括：

1.整合 Log Analytics 工作區與筆記本

設定筆記本以查詢 Log Analytics 工作區：

安裝 Azure 監視器查詢、Azure 身分識別和 Azure 監視器擷取用戶端程式庫 (一併安裝 Pandas 資料分析程式庫)、繪圖視覺效果程式庫：

import sys

!{sys.executable} -m pip install --upgrade azure-monitor-query azure-identity azure-monitor-ingestion

!{sys.executable} -m pip install --upgrade pandas plotly

將下列 LOGS_WORKSPACE_ID 變數設定為 Log Analytics 工作區的識別碼。變數目前設定為使用 Azure 監視器示範工作區，您可以使用此工作區來示範筆記本。
```
LOGS_WORKSPACE_ID = "DEMO_WORKSPACE"
```

設定 LogsQueryClient 以驗證和查詢 Azure 監視器記錄。

此程式碼會設定 LogsQueryClient，以使用 DefaultAzureCredential 進行驗證：

from azure.core.credentials import AzureKeyCredential
from azure.core.pipeline.policies import AzureKeyCredentialPolicy
from azure.identity import DefaultAzureCredential
from azure.monitor.query import LogsQueryClient

if LOGS_WORKSPACE_ID == "DEMO_WORKSPACE":
    credential = AzureKeyCredential("DEMO_KEY")
    authentication_policy = AzureKeyCredentialPolicy(name="X-Api-Key", credential=credential)
else:
    credential = DefaultAzureCredential()
    authentication_policy = None

logs_query_client = LogsQueryClient(credential, authentication_policy=authentication_policy)

LogsQueryClient 通常只支援使用 Microsoft Entra 權杖認證進行驗證。不過，我們可以傳遞自訂驗證原則來啟用 API 金鑰的使用。這可讓用戶端查詢示範工作區。此示範工作區的可用性和存取權可能會變更，因此建議使用您自己的 Log Analytics 工作區。

定義名為 query_logs_workspace 的協助程式函式，以在 Log Analytics 工作區中執行指定的查詢，並以 Pandas DataFrame 傳回結果。

import pandas as pd
import plotly.express as px

from azure.monitor.query import LogsQueryStatus
from azure.core.exceptions import HttpResponseError


def query_logs_workspace(query):
    try:
        response = logs_query_client.query_workspace(LOGS_WORKSPACE_ID, query, timespan=None)
        if response.status == LogsQueryStatus.PARTIAL:
            error = response.partial_error
            data = response.partial_data
            print(error.message)
        elif response.status == LogsQueryStatus.SUCCESS:
            data = response.tables
        for table in data:
            my_data = pd.DataFrame(data=table.rows, columns=table.columns)
    except HttpResponseError as err:
        print("something fatal happened")
        print (err)
    return my_data

2.在您的筆記本中探索和視覺化 Log Analytics 工作區中的資料

讓我們從筆記本執行查詢，查看工作區中的一些資料：

此查詢會檢查過去一週的每一個小時中，您擷取至 Log Analytics 工作區中每個資料表 (資料類型) 的資料量 (以 MB 為單位)：

TABLE = "Usage"

QUERY = f"""
let starttime = 7d; // Start date for the time series, counting back from the current date
let endtime = 0d; // today
{TABLE} | project TimeGenerated, DataType, Quantity
| where TimeGenerated between (ago(starttime)..ago(endtime))
| summarize ActualUsage=sum(Quantity) by TimeGenerated=bin(TimeGenerated, 1h), DataType
"""

df = query_logs_workspace(QUERY)
display(df)

產生的 DataFrame 會顯示 Log Analytics 工作區中每個資料表的每小時擷取量：

筆記本中所產生的 DataFrame 的螢幕擷取畫面，其中包含從 Log Analytics 工作區擷取的記錄擷取資料。

現在，讓我們根據 Pandas DataFrame，以圖表形式檢視資料，其中顯示一段時間內各種資料類型的每小時使用量：
```
df = df.sort_values(by="TimeGenerated")
graph = px.line(df, x='TimeGenerated', y="ActualUsage", color='DataType', title="Usage in the last week - All data types")
graph.show()
```

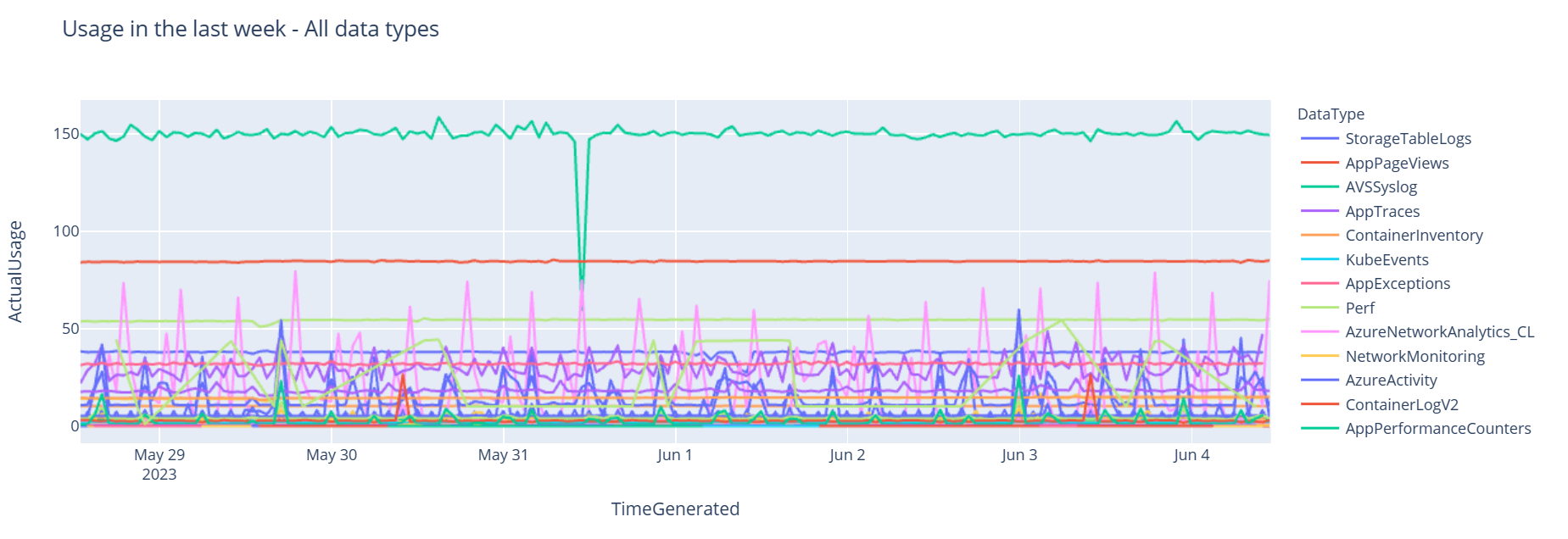

產生的圖表看起來像這樣：

您已成功在筆記本中查詢 Log Analytics 工作區的記錄資料並將其視覺化。

3.分析資料

作為簡單的範例，我們採用前五個資料列：

analyzed_df = df.head(5)

如需如何實作機器學習技術來分析 Azure 監視器記錄中資料的範例，請參閱此範例筆記本：使用機器學習技術偵測 Azure 監視器記錄中的異常狀況。

4.將分析的資料擷取到 Log Analytics 工作區中的自訂資料表 (選擇性)

將您的分析結果傳送至 Log Analytics 工作區中的自訂資料表以觸發警示，或讓資料可供進一步分析。

若要將資料傳送至 Log Analytics 工作區，您需要自訂資料表、資料收集端點、資料收集規則，以及具有資料收集規則使用權限的已註冊 Microsoft Entra 應用程式，如教學課程：使用記錄擷取 API 將資料傳送至 Azure 監視器記錄 (Azure 入口網站) 中所述。

當您建立自訂資料表時：
1. 上傳此範例檔案以定義資料表結構描述：
```
[
  {
    "TimeGenerated": "2023-03-19T19:56:43.7447391Z",
    "ActualUsage": 40.1,
    "DataType": "AzureDiagnostics"
  }
]
```

定義記錄擷取 API 所需的常數：

os.environ['AZURE_TENANT_ID'] = "<Tenant ID>"; #ID of the tenant where the data collection endpoint resides
os.environ['AZURE_CLIENT_ID'] = "<Application ID>"; #Application ID to which you granted permissions to your data collection rule
os.environ['AZURE_CLIENT_SECRET'] = "<Client secret>"; #Secret created for the application



os.environ['LOGS_DCR_STREAM_NAME'] = "<Custom stream name>" ##Name of the custom stream from the data collection rule
os.environ['LOGS_DCR_RULE_ID'] = "<Data collection rule immutableId>" # immutableId of your data collection rule
os.environ['DATA_COLLECTION_ENDPOINT'] =  "<Logs ingestion URL of your endpoint>" # URL that looks like this: https://xxxx.ingest.monitor.azure.com

將資料擷取至 Log Analytics 工作區中的自訂資料表：

from azure.core.exceptions import HttpResponseError
from azure.identity import ClientSecretCredential
from azure.monitor.ingestion import LogsIngestionClient
import json


credential = ClientSecretCredential(
    tenant_id=AZURE_TENANT_ID,
    client_id=AZURE_CLIENT_ID,
    client_secret=AZURE_CLIENT_SECRET
)

client = LogsIngestionClient(endpoint=DATA_COLLECTION_ENDPOINT, credential=credential, logging_enable=True)

body = json.loads(analyzed_df.to_json(orient='records', date_format='iso'))

try:
   response =  client.upload(rule_id=LOGS_DCR_RULE_ID, stream_name=LOGS_DCR_STREAM_NAME, logs=body)
   print("Upload request accepted")
except HttpResponseError as e:
    print(f"Upload failed: {e}")

注意

當您在 Log Analytics 工作區中建立資料表時，擷取的資料最多可能需要 15 分鐘才會出現在資料表中。

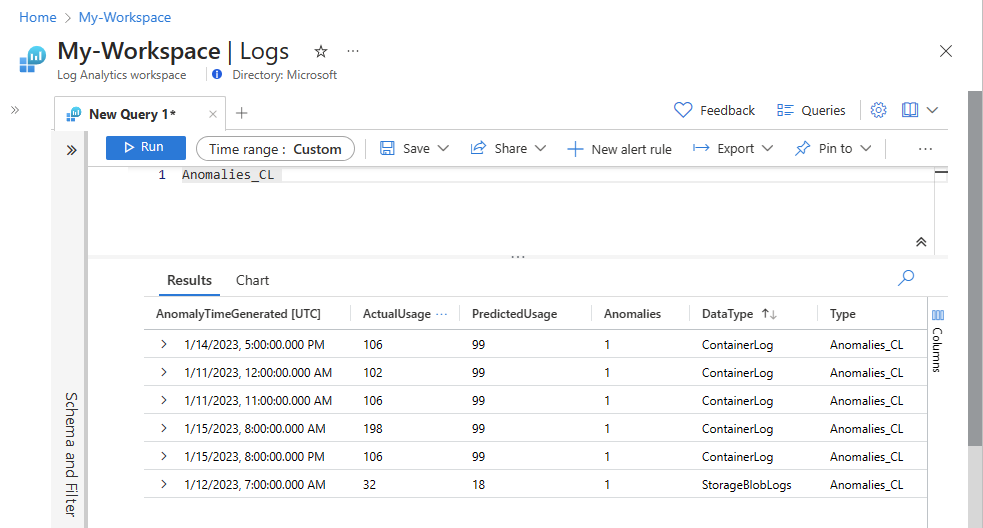

確認資料現在出現在您的自訂資料表中。

下一步
