使用 Azure 入口網站為 ExpressRoute 設定虛擬網路閘道

• Resource Manager - Azure 入口網站
• Resource Manager - PowerShell
• 傳統 - PowerShell

本文將逐步引導您為現有的虛擬網路 (虛擬網路) 新增和移除虛擬網路閘道。 此設定的步驟適用於使用 Resource Manager 部署模型作為 ExpressRoute 設定所建立的 VNet。 如需有關 ExpressRoute 之虛擬網路閘道和閘道組態設定的詳細資訊，請參閱關於 ExpressRoute 的虛擬網路閘道。

必要條件

此教學課程的步驟會使用下列組態參考清單中的值。 您可以複製清單以供參考，並使用您自己的值來取代其中的值。

組態參考清單

• 虛擬網路名稱 = "vnet-1"

• 虛擬網路位址空間 = 10.0.0.0/16

• 子網路名稱 = "default"

  • 子網路位址空間 = "10.0.0.0/24"

• 資源群組 = "vnetdemo"

• 位置 = "West US 2"

• 閘道器子網路名稱："GatewaySubnet"，您必須一律將閘道器子網路命名為 GatewaySubnet。

  • 閘道子網路位址空間 = "10.0.1.0/24"

• Gateway Name = "myERGwScale"

• Gateway Public IP Name = "myERGwScaleIP"

• 閘道類型 = "ExpressRoute"，ExpressRoute 組態需要這個類型。

  重要

  ExpressRoute 虛擬網路閘道不再支援基本公用 IP SKU。 請建立標準 IP 的關聯以建立虛擬網路閘道。

建立閘道子網路

1. 在入口網站中，瀏覽至要建立虛擬網路閘道的 Resource Manager 虛擬網路。

2. 在虛擬網路頁面的 [設定] 區段中，選取 [子網路] 以展開 [子網路] 設定。

3. 選取 [閘道子網路] 以新增閘道子網路。



4. 子網路的 [名稱] 會自動填入 'GatewaySubnet' 這個值。 為了讓 Azure 將此子網路視為閘道子網路，需要有這個值。 調整自動填入的 [位址範圍] 值，以符合您的組態需求。 您必須建立具有 /27 或更大的 GatewaySubnet (/26、/25 等等)。 新部署不支援 /28 或較小的子網路。 如果您打算將 16 個 ExpressRoute 線路連線到您的閘道，則必須建立 /26 或更大的閘道子網路。

   如果您使用雙重堆疊虛擬網路，並計劃在 ExpressRoute 上使用 IPv6 型私人對等互連，選取 [新增 IP6 位址空間]，然後輸入 IPv6 位址範圍值。

   然後，選取 [確定] 來儲存值並建立閘道子網路。



建立虛擬網路閘道

1. 在入口網站中的左側選取 [建立資源]，並在搜尋中輸入「虛擬網路閘道」。 在搜尋傳回的結果中找出虛擬網路閘道，然後選取該項目。 在 [虛擬網路閘道] 頁面上，選取 [建立]。

2. 在 [建立虛擬網路閘道] 頁面上，輸入或選取下列設定：



   設定	值
   專案詳細資料
   訂用帳戶	請確認已選取正確的訂用帳戶。
   資源群組	一旦您選取虛擬網路，就會自動選擇資源群組。
   [執行個體詳細資料]
   名稱	為您的閘道命名。 此名稱與為閘道子網路命名不同。 這是您要建立的閘道資源名稱。
   區域	變更 [區域] 欄位以指向您的虛擬網路所在的位置。 如果區域並未指向您的虛擬網路所在的位置，則此虛擬網路不會出現在 [虛擬網路] 下拉式清單中。
   閘道類型	選取 [ExpressRoute]。
   SKU	從下拉式清單中選取閘道 SKU。 如需詳細資訊，請參閱關於 ExpressRoute 閘道。
   縮放單位下限	只有在您選取 [ErGwScale (預覽)] SKU 時，此選項才可供使用。 輸入您想要使用的縮放單位下限數目。 如需詳細資訊，請參閱 ExpressRoute 閘道縮放單位。
   縮放單位上限	只有在您選取 [ErGwScale (預覽)] SKU 時，此選項才可供使用。 輸入您想要使用的縮放單位上限數目。 如需詳細資訊，請參閱 ExpressRoute 閘道縮放單位。
   虛擬網路	選取 [vnet-1]。
   公用 IP 位址
   公用 IP 位址	選取 [新建]
   公用 IP 位址名稱	提供公用 IP 位址的名稱。
   公用 IP 位址 SKU	選取 [標準]。 可調整的閘道僅支援標準 SKU IP 位址。
   指派	預設會靜態指派所有標準 SKU 公用 IP 位址。
   可用性區域	如果您要使用可用性區域，請選取。 如需詳細資訊，請參閱區域備援閘道。

   重要

   如果您計劃在 ExpressRoute 上使用 IPv6 型私人對等互連，請務必使用 PowerShell 指示來建立具有標準、靜態類型公用 IP 位址的閘道。

3. 選取 [檢閱+建立]，然後選取 [建立] 以開始建立閘道。 系統會驗證設定並部署閘道。 建立虛擬網路閘道最多可能需要花費 45 分鐘的時間來完成。

透過 ExpressRoute 啟用或停用 VNet 到 VNet 或 VNet 到虛擬 WAN 流量

您可以透過 ExpressRoute 啟用或停用 VNet 到 VNet 或 VNet 到 WAN 連線。 預設情況下，會透過 ExpressRoute 停用 VNet 到 VNet 或 VNet 到 WAN 流量。 您可以使用下列步驟來啟用此流量。

1. 在 Azure 入口網站中，瀏覽至 ExpressRoute 虛擬網路閘道。

2. 在 [設定] 區段中，選取 [組態]。

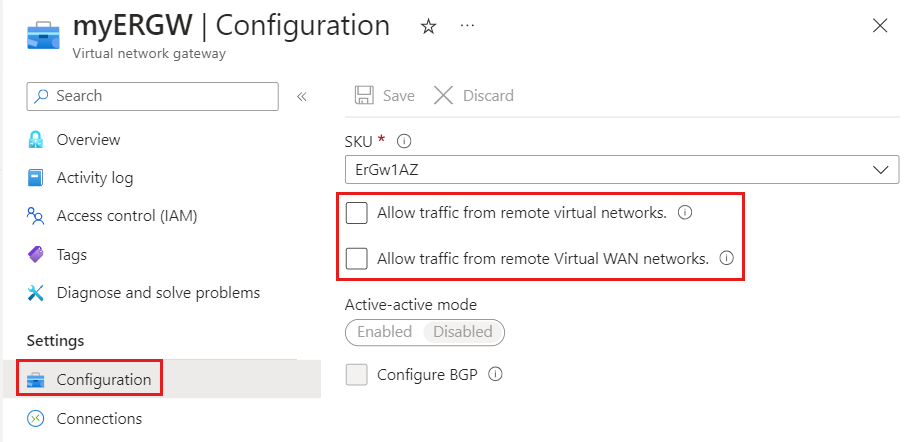

3. 在 [設定] 區段中，選取 [允許來自遠端虛擬網路的流量] 核取方塊。 您也可以選取 [允許來自遠端虛擬 WAN 網路的流量] 核取方塊，以啟用來自遠端 WAN 虛擬網路的流量。



這些步驟必須在需要透過 ExpressRoute 彼此通訊的所有虛擬網路上完成。

清除資源

如果您不再需要 ExpressRoute 閘道，請在虛擬網路資源群組中找出閘道，然後選取 [刪除]。 請確定閘道沒有與任何線路連線。

下一步

在本教學課程中，您已了解如何建立虛擬網路閘道。 如需虛擬網路閘道的詳細資訊，請參閱 ExpressRoute 虛擬網路閘道。

若要了解如何將虛擬網路連結到 ExpressRoute 線路，請前往下一個教學課程。

將虛擬網路連結至 ExpressRoute 線路
