使用 Azure CLI 根據 URL 路由傳送網路流量

身為管理 Web 流量的 IT 系統管理員，您會想協助客戶和使用者盡快取得他們所需的資訊。讓使用者獲得最佳體驗的方法之一，就是將不同種類的 Web 流量路由傳送到不同的伺服器資源。本文說明如何針對來自您應用程式的不同流量類型，使用 Azure CLI 來安裝及設定應用程式閘道路由。路由接著會根據 URL，將流量導向不同的伺服器集區。

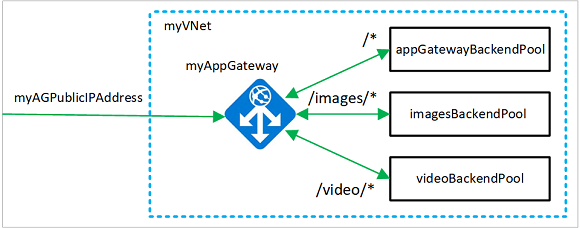

URL 路由範例

在本文中，您將學會如何：

為您所需的網路資源建立資源群組
建立網路資源
針對來自您應用程式的流量，建立應用程式閘道
針對不同類型的流量，指定伺服器集區和路由規則
建立每個集區的擴展集，以便自動調整集區
執行測試，以便確認不同類型的流量會前往正確的集區

您可以依偏好使用 Azure PowerShell 或 Azure 入口網站來完成此程序。

如果您沒有 Azure 帳戶，請在開始之前建立免費帳戶。

先決條件

在 Azure Cloud Shell 中使用 Bash 環境。如需詳細資訊，請參閱開始使用 Azure Cloud Shell。
若要在本機執行 CLI 參考命令，請安裝 (部分機器翻譯) Azure CLI。若您在 Windows 或 macOS 上執行，請考慮在 Docker 容器中執行 Azure CLI。如需詳細資訊，請參閱如何在 Docker 容器中執行 Azure CLI。
- 如果您使用的是本機安裝，請使用 az login 命令，透過 Azure CLI 來登入。請遵循您終端機上顯示的步驟，以完成驗證流程。如需其他登入選項，請參閱使用 Azure CLI 向 Azure 進行驗證。
- 出現提示時，請在第一次使用時安裝 Azure CLI 延伸模組。如需擴充功能的詳細資訊，請參閱使用和管理 Azure CLI 的擴充功能。
- 執行 az version (部分機器翻譯) 以尋找已安裝的版本和相依程式庫。若要升級至最新版本，請執行 az upgrade。

本教學課程需要 2.0.4 版或更新版本的 Azure CLI。如果您是使用 Azure Cloud Shell，就已安裝最新版本。

建立資源群組

資源群組是一種邏輯容器，您會在其中部署與管理 Azure 資源。使用 az group create 建立資源群組。

下列範例會在 eastus 位置建立名為 myResourceGroupAG 的資源群組。

az group create --name myResourceGroupAG --location eastus

建立網路資源

使用建立名為 myVNet 的虛擬網路，以及名為 myAGSubnetaz network vnet create 的子網路。然後使用新增名為 myBackendSubnetaz network vnet subnet create 的子網路，後端伺服器需要該子網路。使用建立名為 myAGPublicIPAddressaz network public-ip create 的公用 IP 位址。

az network vnet create \
  --name myVNet \
  --resource-group myResourceGroupAG \
  --location eastus \
  --address-prefix 10.0.0.0/16 \
  --subnet-name myAGSubnet \
  --subnet-prefix 10.0.1.0/24

az network vnet subnet create \
  --name myBackendSubnet \
  --resource-group myResourceGroupAG \
  --vnet-name myVNet \
  --address-prefix 10.0.2.0/24

az network public-ip create \
  --resource-group myResourceGroupAG \
  --name myAGPublicIPAddress \
  --allocation-method Static \
  --sku Standard

建立包含 URL 對應的應用程式閘道

使用 az network application-gateway create 建立名為 myAppGateway 的應用程式閘道。當您使用 Azure CLI 建立應用程式閘道時，需要指定設定資訊，例如容量、SKU 和 HTTP 設定。應用程式閘道會指派給 myAGSubnet 和 myAGPublicIPAddress。

az network application-gateway create \
  --name myAppGateway \
  --location eastus \
  --resource-group myResourceGroupAG \
  --vnet-name myVNet \
  --subnet myAGsubnet \
  --capacity 2 \
  --sku Standard_v2 \
  --http-settings-cookie-based-affinity Disabled \
  --frontend-port 80 \
  --http-settings-port 80 \
  --http-settings-protocol Http \
  --public-ip-address myAGPublicIPAddress \
  --priority 100

可能需要幾分鐘的時間來建立應用程式閘道。建立應用程式閘道後，您可以看到這些新功能：

功能	描述
appGatewayBackendPool	應用程式閘道必須至少有一個後端位址集區。
應用程式閘道後端HTTP設置 (appGatewayBackendHttpSettings)	指定以連接埠 80 和 HTTP 通訊協定來進行通訊。
appGatewayHttpListener	與 appGatewayBackendPool 相關聯的預設接聽程式。
appGatewayFrontendIP	將 myAGPublicIPAddress 指派給 appGatewayHttpListener。
rule1	與 appGatewayHttpListener 相關聯的預設路由規則。

新增映像和視訊後端集區及連接埠

使用，將名為 imagesBackendPool 和 videoBackendPoolaz network application-gateway address-pool create 的後端集區新增至應用程式閘道。使用 az network application-gateway frontend-port create 新增集區的前端連接埠。

az network application-gateway address-pool create \
  --gateway-name myAppGateway \
  --resource-group myResourceGroupAG \
  --name imagesBackendPool

az network application-gateway address-pool create \
  --gateway-name myAppGateway \
  --resource-group myResourceGroupAG \
  --name videoBackendPool

az network application-gateway frontend-port create \
  --port 8080 \
  --gateway-name myAppGateway \
  --resource-group myResourceGroupAG \
  --name port8080

新增後端接聽程式

使用新增名為 backendListeneraz network application-gateway http-listener create、路由流量所需的後端接聽程式。

az network application-gateway http-listener create \
  --name backendListener \
  --frontend-ip appGatewayFrontendIP \
  --frontend-port port8080 \
  --resource-group myResourceGroupAG \
  --gateway-name myAppGateway

新增 URL 路徑對應

URL 路徑對應可確保特定 URL 會路由傳送到特定的後端集區。使用和，建立名為 imagePathRuleaz network application-gateway url-path-map create 和 videoPathRuleaz network application-gateway url-path-map rule create 的 URL 路徑對應。

az network application-gateway url-path-map create \
  --gateway-name myAppGateway \
  --name myPathMap \
  --paths /images/* \
  --resource-group myResourceGroupAG \
  --address-pool imagesBackendPool \
  --default-address-pool appGatewayBackendPool \
  --default-http-settings appGatewayBackendHttpSettings \
  --http-settings appGatewayBackendHttpSettings \
  --rule-name imagePathRule

az network application-gateway url-path-map rule create \
  --gateway-name myAppGateway \
  --name videoPathRule \
  --resource-group myResourceGroupAG \
  --path-map-name myPathMap \
  --paths /video/* \
  --address-pool videoBackendPool \
  --http-settings appGatewayBackendHttpSettings

新增路由規則

路由規則會將 URL 對應與您所建立的接聽程式產生關聯。使用新增名為 rule2az network application-gateway rule create 的規則。

az network application-gateway rule create \
  --gateway-name myAppGateway \
  --name rule2 \
  --resource-group myResourceGroupAG \
  --http-listener backendListener \
  --rule-type PathBasedRouting \
  --url-path-map myPathMap \
  --address-pool appGatewayBackendPool \
  --priority 200

建立虛擬機器擴展集

在本文中，您會建立三個虛擬機器擴展集，以支援您所建立的三個後端集區。建立名為 myvmss1、myvmss2 和 myvmss3 的擴展集。每個擴展集都會包含兩個您安裝 NGINX 的虛擬機器執行個體。

for i in `seq 1 3`; do

  if [ $i -eq 1 ]
  then
    poolName="appGatewayBackendPool"
  fi

  if [ $i -eq 2 ]
  then
    poolName="imagesBackendPool"
  fi

  if [ $i -eq 3 ]
  then
    poolName="videoBackendPool"
  fi

  az vmss create \
    --name myvmss$i \
    --resource-group myResourceGroupAG \
    --image Ubuntu2204 \
    --admin-username azureuser \
    --admin-password Azure123456! \
    --instance-count 2 \
    --vnet-name myVNet \
    --subnet myBackendSubnet \
    --vm-sku Standard_DS2 \
    --upgrade-policy-mode Automatic \
    --app-gateway myAppGateway \
    --backend-pool-name $poolName
done

安裝 NGINX

for i in `seq 1 3`; do
  az vmss extension set \
    --publisher Microsoft.Azure.Extensions \
    --version 2.0 \
    --name CustomScript \
    --resource-group myResourceGroupAG \
    --vmss-name myvmss$i \
    --settings '{ "fileUris": ["https://raw.githubusercontent.com/Azure/azure-docs-powershell-samples/master/application-gateway/iis/install_nginx.sh"], "commandToExecute": "./install_nginx.sh" }'
done

測試應用程式閘道

若要取得應用程式閘道的公用 IP 位址，請使用 az network public-ip show。將公用 IP 位址複製並貼到您瀏覽器的網址列。例如 http://40.121.222.19、http://40.121.222.19:8080/images/test.htm 或 http://40.121.222.19:8080/video/test.htm。

az network public-ip show \
  --resource-group myResourceGroupAG \
  --name myAGPublicIPAddress \
  --query [ipAddress] \
  --output tsv

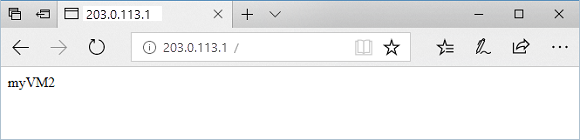

在應用程式閘道中測試基底 URL

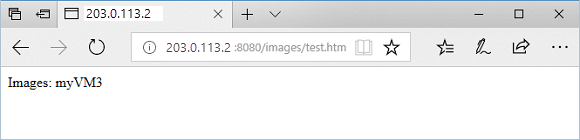

將 URL 變更為 http://<ip-address>:8080/images/test.html、使用您的 IP 位址取代 <ip-address>，您應該會看到類似下列的範例：

在應用程式閘道中測試影像 URL

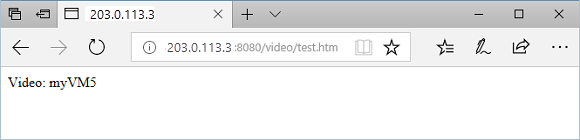

將 URL 變更為 http://<ip-address>:8080/video/test.html、使用您的 IP 位址取代 <ip-address>，您應該會看到類似下列的範例。

在應用程式閘道中測試影片 URL

清除資源

若不再需要，可移除資源群組、應用程式閘道和所有相關資源。

az group delete --name myResourceGroupAG

後續步驟

建立包含 URL 路徑型重新導向的應用程式閘道
