在 Azure VMware 解決方案 上部署 Zerto 災害復原

  • 發行項

在本文中，瞭解如何為內部部署 VMware 或 Azure VMware 解決方案 型虛擬機器 （VM） 實作災害復原。 本文中的解決方案使用 Zerto 災害復原。 Zerto 的實例會部署在受保護和復原站臺上。

Zerto 是一種災害復原解決方案，其設計目的是在發生災害時將 VM 的停機時間降到最低。 Zerto 的平臺是以持續數據保護 （CDP） 為基礎所建置，可讓最少或接近不遺失數據。 平臺提供許多業務關鍵性與任務關鍵性企業應用程式所需的保護層級。 Zerto 也會自動化並協調故障轉移和容錯回復，以確保災害中的停機時間降到最低。 整體而言，Zerto 可透過自動化簡化管理，並確保快速且高度可預測的復原時間。

Zerto 平臺的核心元件

元件 描述
Zerto Virtual Manager （ZVM） Zerto 的管理應用程式會實作為安裝在 Windows VM 上的 Windows 服務。 私人雲端系統管理員會安裝及管理 Windows VM。 ZVM 會啟用第0天和第2天災害復原設定。 例如，設定主要和災害復原月臺、保護 VM、復原 VM 等等。 不過，它不會處理受保護客戶 VM 的復寫數據。
虛擬復寫裝置 （vRA） Linux VM，用來處理從來源到複寫目標的數據復寫。 每個ESXi主機都會安裝一個 vRA 實例，提供可隨著私人雲端主機一起成長和縮小的真正縮放架構。 vRA 會管理受保護 VM 的數據復寫到其本機或遠端目標，並將數據儲存在日誌中。
Zerto ESXi 主機驅動程式 安裝在針對 Zerto 災害復原設定的每個 VMware ESXi 主機上。 主機驅動程式會攔截 vSphere VM 的 IO，並將復寫數據傳送至該主機所選擇的 vRA。 然後，vRA 會負責將 VM 的數據復寫至一或多個災害復原目標。
Zerto 雲端裝置 （ZCA） 只有在 Zerto 用來將 vSphere VM 復原為 Azure 原生 IaaS VM 時，才會使用 Windows VM。 ZCA 是由下列項目所組成：
  • ZVM： 裝載 UI 並與 Azure 原生 API 整合以進行管理和協調流程的 Windows 服務。
  • VRA： 將數據從 Azure 複寫至 Azure 的 Windows 服務。
ZCA 會以原生方式與部署的平臺整合，可讓您在 Microsoft Azure 上的記憶體帳戶內使用 Azure Blob 記憶體。 因此，它會確保這些平臺上最具成本效益的部署。
虛擬保護群組 （VPG） 在 ZVM 上建立的 VM 邏輯群組。 Zerto 允許在 VPG 上設定災害復原、備份和行動原則。 此機制可讓一組一致的原則套用至一組 VM。

若要深入瞭解 Zerto 平台架構，請參閱 Zerto 平台架構指南。

支援的 Zerto 案例

針對下列三個案例，您可以使用 Zerto 搭配 Azure VMware 解決方案。

注意

針對 Azure NetApp Files （ANFs），Azure VMware 解決方案 支援網路檔案系統 （NFS） 資料存放區作為永續性記憶體選項。 您可以使用 Azure NetApp Files 磁碟區建立 NFS 資料存放區，並將其連結至您選擇的叢集。 您也可以建立虛擬機（VM），以獲得最佳成本和效能。 若要利用 ANF 資料存放區，請在建立或編輯 VPG 時，將它們選取為 Zerto VPG 精靈中的復原數據存放區。

提示

深入瞭解 ANF 資料存放區，以及如何將 Azure NetApp 資料存放區附加至 Azure VMware 解決方案 主機。

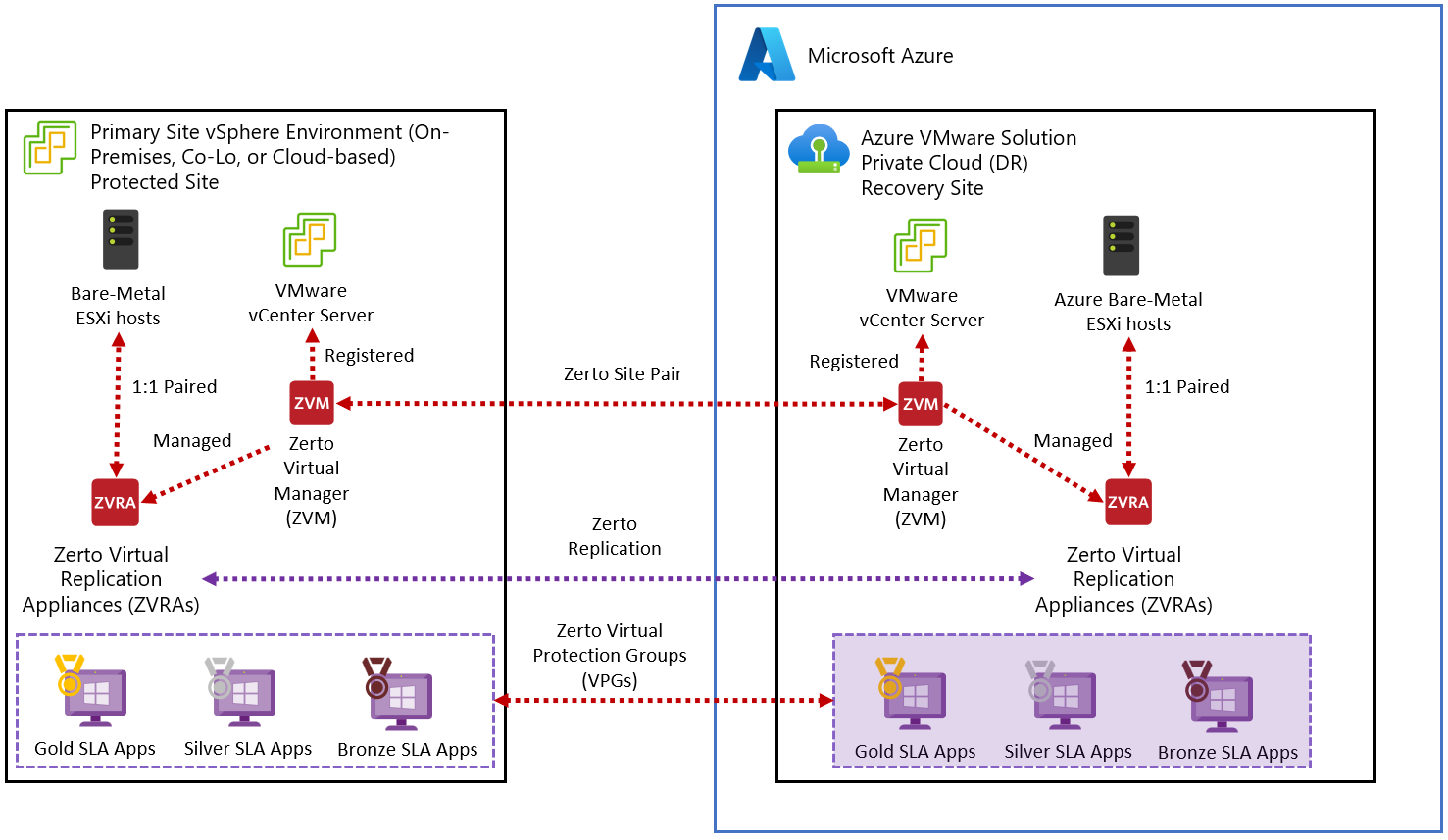

案例 1：內部部署 VMware vSphere Azure VMware 解決方案 災害復原

在此案例中，主要月台是內部部署 vSphere 型環境。 災害復原網站是 Azure VMware 解決方案 私人雲端。

Diagram showing Scenario 1 for the Zerto disaster recovery solution on Azure VMware Solution.

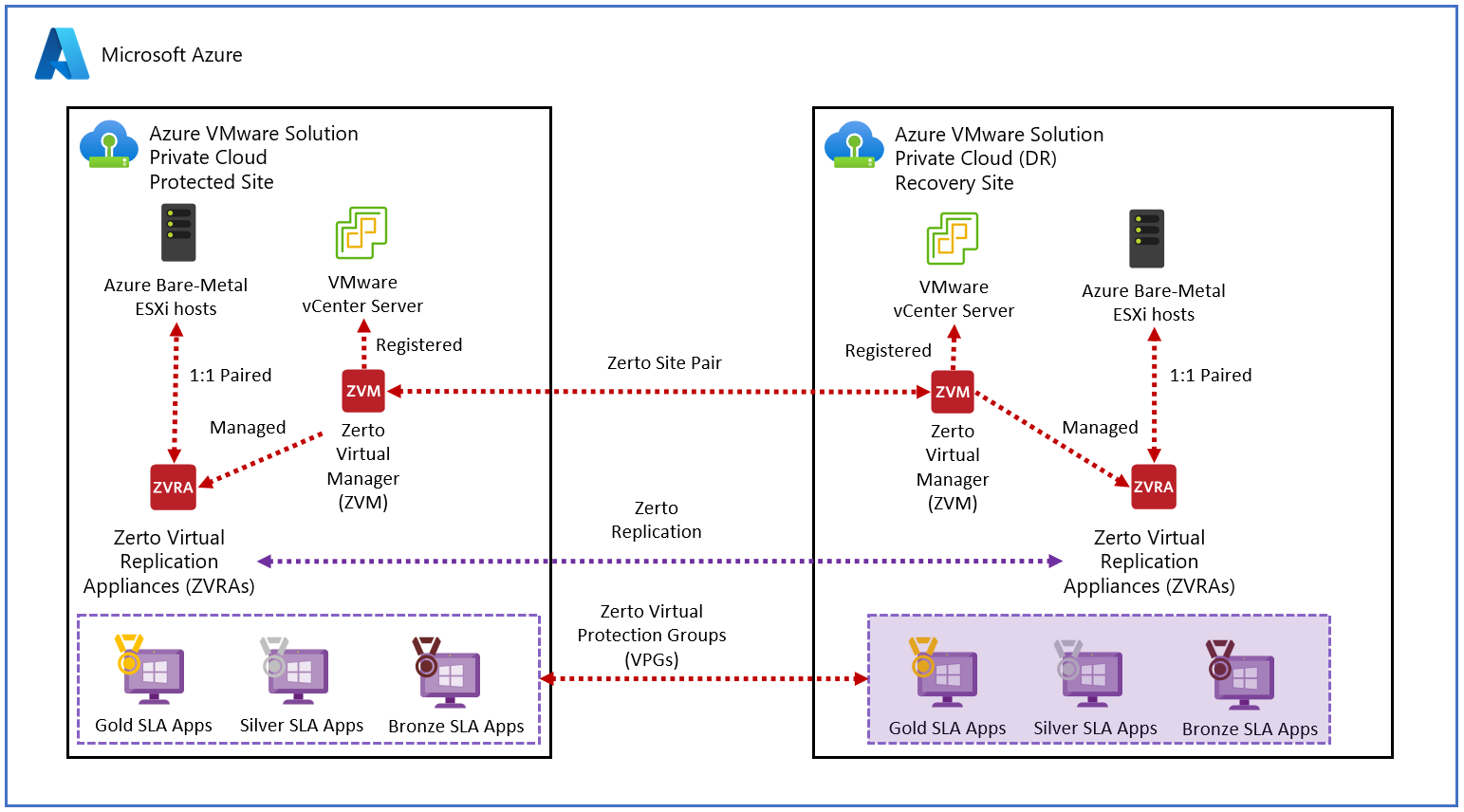

案例 2：Azure VMware 解決方案 Azure VMware 解決方案 雲端災害復原

在此案例中，主要月臺是一個 Azure 區域中 Azure VMware 解決方案 私人雲端。 災害復原網站是不同 Azure 區域中 Azure VMware 解決方案 私人雲端。

Diagram showing scenario 2 for the Zerto disaster recovery solution on Azure VMware Solution.

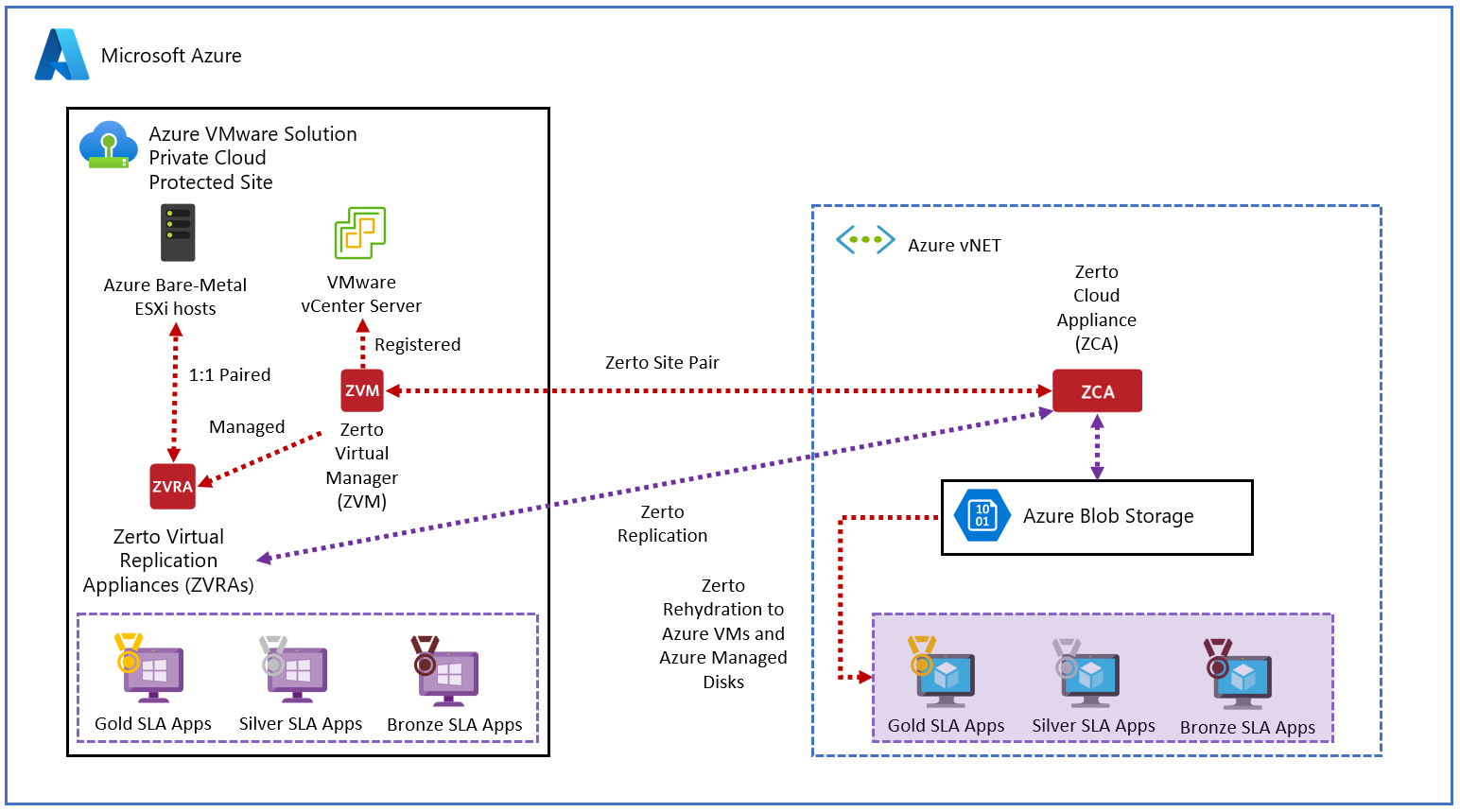

案例 3：Azure VMware 解決方案 至 Azure VM 雲端災害復原

在此案例中，主要月臺是一個 Azure 區域中 Azure VMware 解決方案 私人雲端。 Azure Blob 和 Azure VM（Hyper-V 型）會在災害發生時使用。

Diagram showing Scenario 3 for the Zerto disaster recovery solution on Azure VMware Solution.

必要條件

內部部署 VMware Azure VMware 解決方案 災害復原

  • Azure VMware 解決方案 部署為次要區域的私人雲端。

  • 內部部署與 Azure VMware 解決方案 之間的 VPN 或 ExpressRoute 連線。

Azure VMware 解決方案 Azure VMware 解決方案 雲端災害復原

  • Azure VMware 解決方案 私人雲端必須部署在主要和次要區域中。

    Diagram shows the first prerequisite for Scenario 2 of the Zerto disaster recovery solution on Azure VMware Solution.

  • 來源與目標 Azure VMware 解決方案 私人雲端之間的 連線 ivity，例如 ExpressRoute Global Reach。

Azure VMware 解決方案 IaaS VM 雲端災害復原

在 Azure VMware 解決方案 上安裝 Zerto

若要在 Azure VMware 解決方案 上部署 Zerto，請遵循這些指示。

常見問題集

我可以在 Azure VMware 解決方案 上使用預先存在的 Zerto 產品授權嗎？

您可以針對 Azure VMware 解決方案 環境重複使用預先存在的 Zerto 產品授權。 如果您需要新的 Zerto 授權，請傳送電子郵件給 info@zerto.com Zerto 以取得新的授權。

如何支援 Zerto？

Zerto 災害復原是 Zerto 所銷售和支持的解決方案。 如需 Zerto 災害復原的任何支持問題，請一律連絡 Zerto 支援。

Zerto 和 Microsoft 支援小組會視需要彼此互動，以針對 Azure VMware 解決方案 的 Zerto 災害復原問題進行疑難解答。
