規劃 Azure VMware 解決方案 部署
規劃您的 Azure VMware 解決方案 部署對於為虛擬機 （VM） 和移轉建立成功的生產就緒環境至關重要。 在規劃程序期間，您可以識別並收集部署所需的資訊。 請務必記錄您在部署期間收集的資訊，以方便參考。 成功的部署會導致生產環境就緒，以建立 VM 和移轉。
在本教學課程中，瞭解如何完成下列工作：
- 識別 Azure 訂用帳戶、資源群組、區域和資源名稱
- 識別大小主機，並判斷叢集和主機的數目
- 要求合格 Azure 方案的主機配額
- 識別私人雲端管理的 /22 CIDR IP 區段
- 識別單一網路區段
- 定義虛擬網路閘道
- 定義 VMware HCX 網路區段
完成之後，請依照本文結尾的建議 後續步驟 繼續進行本快速入門指南。
識別訂用帳戶
識別您打算用來部署 Azure VMware 解決方案 的訂用帳戶。 您可以建立新的訂用帳戶或使用現有的訂用帳戶。
注意
訂用帳戶必須與 Microsoft Enterprise 合約 （EA）、雲端解決方案提供者 （CSP） Azure 方案或 Microsoft 客戶合約 （MCA） 相關聯。 如需詳細資訊，請參閱 資格準則。
識別資源群組
識別您想要用於 Azure VMware 解決方案 的資源群組。 一般而言，系統會特別針對 Azure VMware 解決方案 建立資源群組，但您可以使用現有的資源群組。
識別區域或位置
識別您想要 Azure VMware 解決方案 部署的區域。
定義資源名稱
資源名稱是 Azure VMware 解決方案 私人雲端的易記描述性名稱，例如 MyPrivateCloud。
重要
名稱不得超過 40 個字元。 如果名稱超過此限制，您將無法建立公用IP位址以搭配私人雲端使用。
識別大小主機
識別您要在部署 Azure VMware 解決方案 時使用的大小主機。
Azure VMware 解決方案 叢集是以超交集基礎結構為基礎。 下表顯示主機的CPU、記憶體、磁碟和網路規格。
| 主機類型 | CPU （Cores/GHz） | RAM (GB) | vSAN 快取層 （TB， 未經處理） | vSAN 容量層 （TB，原始） | 區域可用性 |
|---|---|---|---|---|---|
| AV36 | 雙 Intel Xeon Gold 6140 CPU （Skylake microarchitecture） 與 18 核心/CPU @ 2.3 GHz，總計 36 個實體核心（72 個具有超線程的邏輯核心） | 576 | 3.2 （NVMe） | 15.20 （SSD） | 選取的區域 \ |
| AV36P | 雙 Intel Xeon Gold 6240 CPU （Cascade Lake microarchitecture） 與 18 核心/CPU @ 2.6 GHz / 3.9 GHz Turbo，總計 36 個實體核心 （72 個具有超線程的邏輯核心） | 768 | 1.5 （Intel 快取） | 19.20 （NVMe） | 選取的區域 \ |
| AV52 | 雙 Intel Xeon Platinum 8270 CPU （Cascade Lake microarchitecture） 與 26 核心/CPU @ 2.7 GHz / 4.0 GHz Turbo，總計 52 個實體核心 （104 個具有超線程的邏輯核心） | 1,536 | 1.5 （Intel 快取） | 38.40 （NVMe） | 選取的區域 \ |
| AV64 | 雙 Intel Xeon Platinum 8370C CPU （Ice Lake microarchitecture） 與 32 核心/CPU @ 2.8 GHz / 3.5 GHz Turbo，總計 64 個實體核心 （128 個具有超線程的邏輯核心） | 1,024 | 3.84 （NVMe） | 15.36 （NVMe） | 選取的區域 （**） |
Azure VMware 解決方案 叢集至少需要三部主機。 您只能在單一 Azure VMware 解決方案 私人雲端中使用相同類型的主機。 用來建置或調整叢集的主機來自隔離的主機集區。 這些主機已通過硬體測試，並在新增至叢集之前安全地刪除所有數據。
上述所有主機類型都有 100 Gbps 網路介面輸送量。
* 透過 Azure 定價計算機取得的詳細資料。
(**)AV64 必要條件：新增AV64之前，必須先部署具有AV36、AV36P或AV52的 Azure VMware 解決方案 私人雲端。
判斷叢集和主機的數目
第一個 Azure VMware 解決方案 部署是由包含單一叢集的私人雲端所組成。 您必須定義要部署至第一個叢集的主機數目。
針對每個建立的私人雲端，預設會有一個 vSAN 叢集。 您可以新增、刪除和調整叢集。 每個叢集的主機數目下限，初始部署為三部。
您可以使用 vCenter Server 和 NSX-T 管理員來管理叢集組態和作業的大部分層面。 叢集中每個主機的所有本機記憶體都在 VMware vSAN 的控制下。
Azure VMware 解決方案 管理和控制平面具有下列資源需求，需要在標準私人雲端解決方案大小調整期間加以考慮。
| 區域 | 說明 | 已布建的 vCPU | 布建的 vRAM （GB） | 布建的 vDisk （GB） | 一般 CPU 使用量 （GHz） | 一般 vRAM 使用量 （GB） | 典型的原始 vSAN 資料存放區使用量 （GB） |
|---|---|---|---|---|---|---|---|
| VMware vSphere | vCenter Server | 8 | 28 | 915 | 1.1 | 3.9 | 1,854 |
| VMware vSphere | vSphere 叢集服務 VM 1 | 1 | 0.1 | 2 | 0.1 | 0.1 | 5 |
| VMware vSphere | vSphere 叢集服務 VM 2 | 1 | 0.1 | 2 | 0.1 | 0.1 | 5 |
| VMware vSphere | vSphere 叢集服務 VM 3 | 1 | 0.1 | 2 | 0.1 | 0.1 | 5 |
| VMware vSphere | ESXi節點 1 | N/A | N/A | N/A | 5.1 | 0.2 | N/A |
| VMware vSphere | ESXi節點 2 | N/A | N/A | N/A | 5.1 | 0.2 | N/A |
| VMware vSphere | ESXi 節點 3 | N/A | N/A | N/A | 5.1 | 0.2 | N/A |
| VMware vSAN | vSAN 系統使用方式 | N/A | N/A | N/A | N/A | N/A | 5,458 |
| VMware NSX-T 資料中心 | NSX-T 整合設備節點 1 | 12 | 48 | 300 | 2.5 | 13.5 | 613 |
| VMware NSX-T 資料中心 | NSX-T 整合設備節點 2 | 12 | 48 | 300 | 2.5 | 13.5 | 613 |
| VMware NSX-T 資料中心 | NSX-T 整合設備節點 3 | 12 | 48 | 300 | 2.5 | 13.5 | 613 |
| VMware NSX-T 資料中心 | NSX-T Edge VM 1 | 8 | 32 | 200 | 1.3 | 0.6 | 409 |
| VMware NSX-T 資料中心 | NSX-T Edge VM 2 | 8 | 32 | 200 | 1.3 | 0.6 | 409 |
| VMware HCX （選擇性附加元件） | HCX 管理員 | 4 | 12 | 65 | 1 | 2.5 | 140 |
| VMware 月台 復原管理員 （選用附加元件） | SRM 設備 | 4 | 12 | 33 | 1 | 1 | 79 |
| VMware vSphere （選擇性附加元件） | vSphere Replication Manager 設備 | 4 | 8 | 33 | 1 | 0.6 | 75 |
| VMware vSphere （選擇性附加元件） | vSphere 複寫伺服器設備 | 2 | 1 | 33 | 1 | 0.3 | 68 |
| 總數 | 77 個 vCPU | 269.3 GB | 2,385 GB | 30 GHz | 50.4 GB | 10,346 GB （9,032 GB，預期 1.2 倍的數據縮減比例） |
Azure VMware 解決方案 管理和控制平面具有下列資源需求，需要在調整延展式叢集私人雲端的解決方案大小期間加以考慮。 VMware SRM 不會包含在數據表中，因為它目前不受支援。
| 區域 | 說明 | 已布建的 vCPU | 布建的 vRAM （GB） | 布建的 vDisk （GB） | 一般 CPU 使用量 （GHz） | 一般 vRAM 使用量 （GB） | 典型的原始 vSAN 資料存放區使用量 （GB） |
|---|---|---|---|---|---|---|---|
| VMware vSphere | vCenter Server | 8 | 28 | 915 | 1.1 | 3.9 | 3,708 |
| VMware vSphere | vSphere 叢集服務 VM 1 | 1 | 0.1 | 2 | 0.1 | 0.1 | 5 |
| VMware vSphere | vSphere 叢集服務 VM 2 | 1 | 0.1 | 2 | 0.1 | 0.1 | 5 |
| VMware vSphere | vSphere 叢集服務 VM 3 | 1 | 0.1 | 2 | 0.1 | 0.1 | 5 |
| VMware vSphere | ESXi節點 1 | N/A | N/A | N/A | 5.1 | 0.2 | N/A |
| VMware vSphere | ESXi節點 2 | N/A | N/A | N/A | 5.1 | 0.2 | N/A |
| VMware vSphere | ESXi 節點 3 | N/A | N/A | N/A | 5.1 | 0.2 | N/A |
| VMware vSphere | ESXi節點 4 | N/A | N/A | N/A | 5.1 | 0.2 | N/A |
| VMware vSphere | ESXi節點 5 | N/A | N/A | N/A | 5.1 | 0.2 | N/A |
| VMware vSphere | ESXi節點 6 | N/A | N/A | N/A | 5.1 | 0.2 | N/A |
| VMware vSAN | vSAN 系統使用方式 | N/A | N/A | N/A | N/A | N/A | 10,722 |
| VMware NSX-T 資料中心 | NSX-T 整合設備節點 1 | 12 | 48 | 300 | 2.5 | 13.5 | 1,229 |
| VMware NSX-T 資料中心 | NSX-T 整合設備節點 2 | 12 | 48 | 300 | 2.5 | 13.5 | 1,229 |
| VMware NSX-T 資料中心 | NSX-T 整合設備節點 3 | 12 | 48 | 300 | 2.5 | 13.5 | 1,229 |
| VMware NSX-T 資料中心 | NSX-T Edge VM 1 | 8 | 32 | 200 | 1.3 | 0.6 | 817 |
| VMware NSX-T 資料中心 | NSX-T Edge VM 2 | 8 | 32 | 200 | 1.3 | 0.6 | 817 |
| VMware HCX （選擇性附加元件） | HCX 管理員 | 4 | 12 | 65 | 1 | 2.5 | 270 |
| 總數 | 67 個 vCPU | 248.3 GB | 2,286 GB | 42.3 GHz | 49.1 GB | 20,036 GB（17,173 GB，預期為1.2倍的數據縮減比例） |
這些資源需求僅適用於 Azure VMware 解決方案 私人雲端中部署的第一個叢集。 後續叢集只需要考慮 vSphere 叢集服務、ESXi 資源需求，以及解決方案大小調整中的 vSAN 系統使用量。
虛擬設備 一般原始 vSAN 資料存放區使用量 值會占虛擬機檔案所佔用的空間，包括組態和記錄檔、快照集、虛擬磁碟和交換檔案。
VMware ESXi 節點具有計算使用量值，可考慮 vSphere VMkernel Hypervisor 額外負荷、vSAN 額外負荷和 NSX-T 分散式路由器、防火牆和橋接額外負荷。 這些是標準三個叢集組態的估計值。 記憶體需求會列為不適用 （N/A），因為使用與 vSAN 資料存放區分開的開機磁碟區。
VMware vSAN 系統使用量記憶體額外負荷會針對 vSAN 效能管理物件、vSAN 檔案系統額外負荷、vSAN 總和檢查碼額外負荷和 vSAN 重複數據刪除和壓縮額外負荷進行帳戶。 若要檢視此耗用量，請選取 vSphere 用戶端中 vSphere 叢集的 [監視]、[vSAN 容量] 物件。
VMware HCX 和 VMware 月臺 復原管理員 資源需求是 Azure VMware 解決方案 服務的選擇性附加元件。 如果解決方案大小未使用，請貼現這些需求。
VMware 月臺 復原管理員 附加元件可以選擇設定多個 VMware vSphere 複寫伺服器設備。 上表假設使用一個 vSphere 複寫伺服器設備。
重設大小 Azure VMware 解決方案 是估計值;設計階段的大小計算應該在專案的測試階段進行驗證，以確保應用程式工作負載的 Azure VMware 解決方案 大小正確。
提示
如果您需要超過初始部署編號，您隨時可以擴充叢集，並在稍後新增其他叢集。
注意
若要瞭解每個叢集主機數目的限制、每個私人雲端的叢集數目，以及每個私人雲端的主機數目，請檢查 Azure 訂用帳戶和服務限制、配額和限制。
要求主機配額
在規劃程式中早期要求主機配額，以確保 Azure VMware 解決方案 私人雲端的順利部署。 提出要求之前，請先識別 Azure 訂用帳戶、資源群組和區域。 判斷主機大小、叢集數目，以及您需要的主機。
支援小組最多需要五個工作天，以確認您的要求並配置您的主機。
定義私人雲端管理的IP位址區段

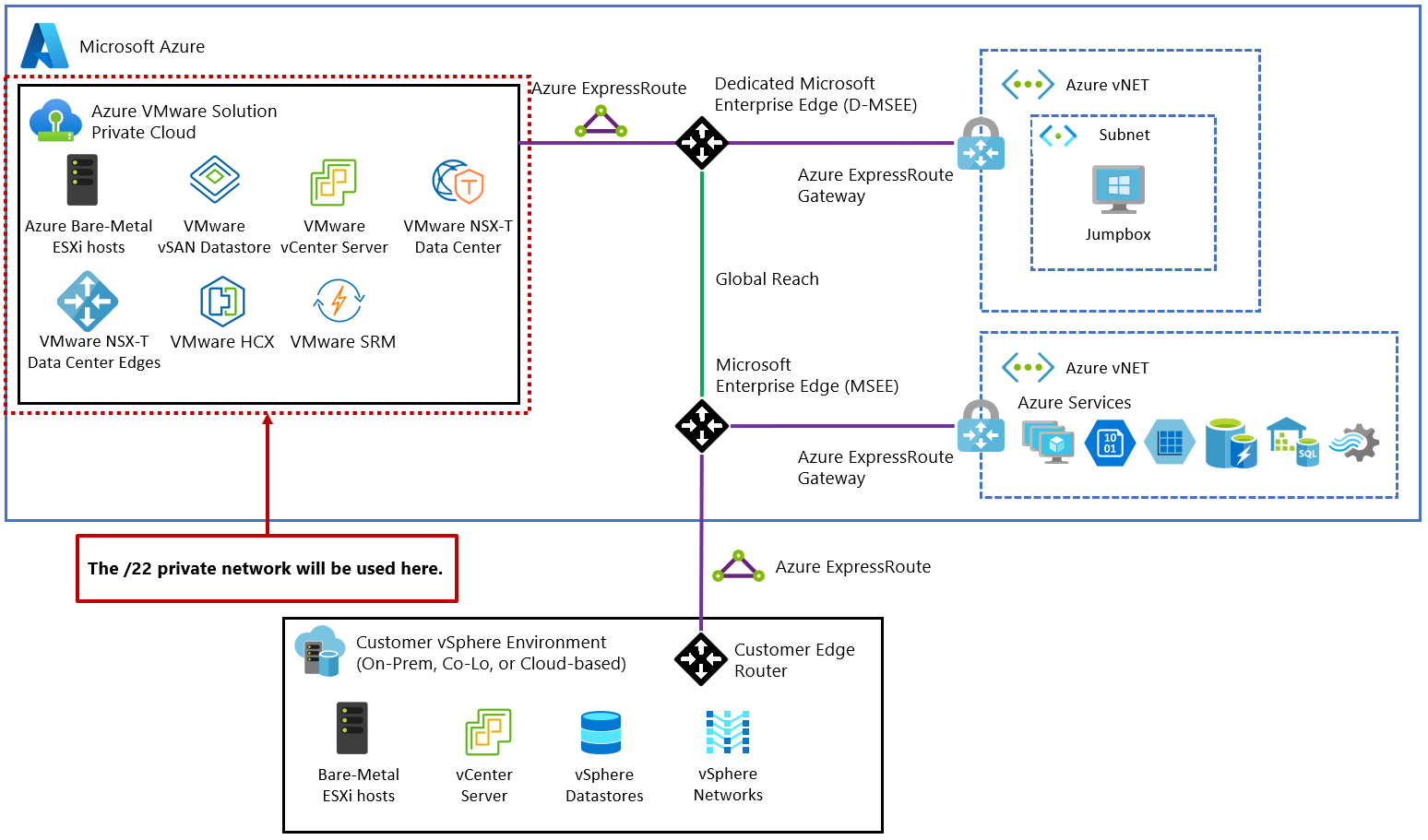

Azure VMware 解決方案 需要 /22 CIDR 網路，例如 10.0.0.0/22。 此位址空間分成較小的網路區段（子網），用於 Azure VMware 解決方案 管理區段，包括 vCenter Server、VMware HCX、NSX-T 數據中心和 vMotion 功能。 下圖顯示 Azure VMware 解決方案 管理IP位址區段。
重要
/22 CIDR 網路位址區塊不應與您已在內部部署或 Azure 中的任何現有網路區段重疊。 如需每個私人雲端的 /22 CIDR 網路如何細分的詳細資訊，請參閱 路由和子網考慮。
定義 VM 工作負載的 IP 位址區段

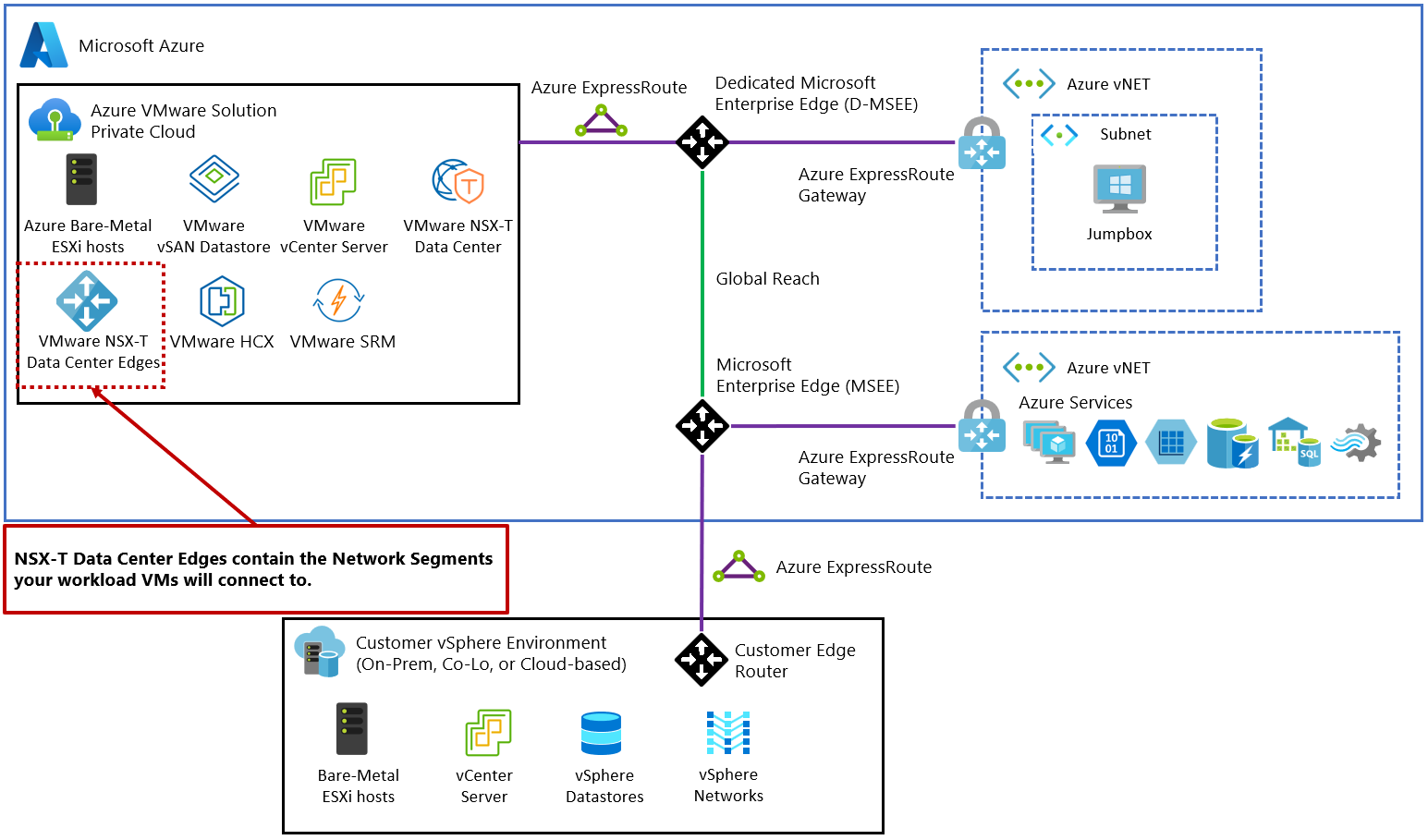

在 VMware vSphere 環境中，VM 必須連線到網路區段。 隨著 Azure VMware 解決方案 生產部署的擴充，您通常會看到來自內部部署和本機 NSX-T 數據中心網路區段的 L2 擴充區段組合。
針對初始部署，請識別單一網路區段（IP 網路），例如 10.0.4.0/24。 此網路區段主要用於初始部署期間的測試用途。 位址區塊不應與內部部署或 Azure 內的任何網路區段重疊，且不應位於已定義的 /22 網路區段內。
定義虛擬網路閘道

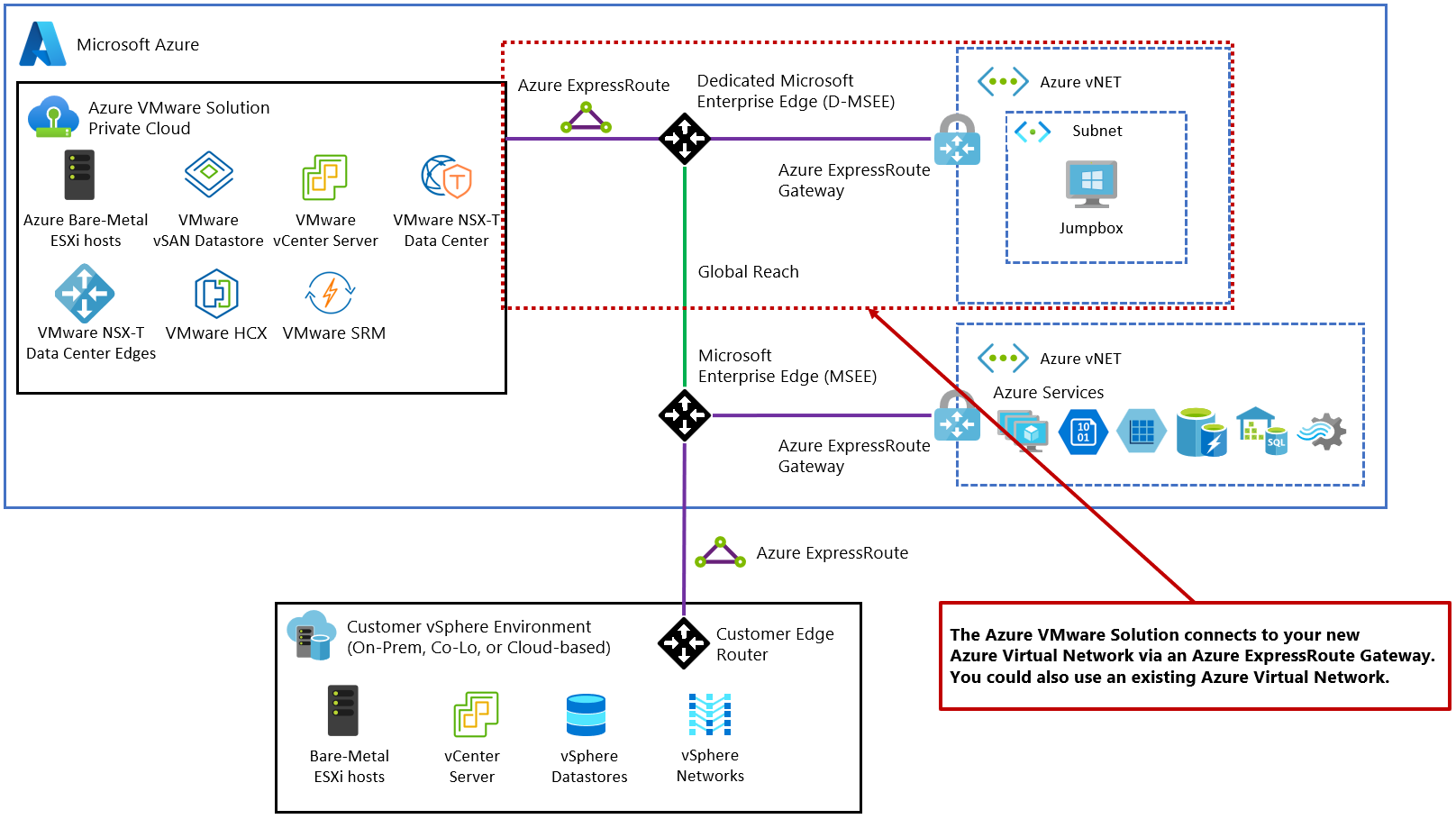

Azure VMware 解決方案 需要 Azure 虛擬網絡 和 ExpressRoute 線路。 決定是否要使用 現有的 或 新的 ExpressRoute 虛擬網路閘道。 如果您選擇 新的 虛擬網路閘道，請在建立私人雲端之後加以建立。 使用現有的 ExpressRoute 虛擬網路閘道是可接受的。 為了規劃目的，請注意您使用的 ExpressRoute 虛擬網路閘道。
重要
您可以連線到 Azure 虛擬 WAN 中的虛擬網路閘道，但此快速入門的範圍不足。
定義 VMware HCX 網路區段
VMware HCX 是一個應用程式行動平臺，可簡化跨數據中心和雲端的應用程式移轉、工作負載重新平衡和商務持續性。 您可以透過各種移轉類型，將 VMware vSphere 工作負載移轉至 Azure VMware 解決方案 和其他連線的網站。
VMware HCX 連線 or 會部署需要多個IP區段的虛擬設備子集（自動化）。 當您建立網路設定檔時，您會使用IP區段。 針對支持試驗或小型產品使用案例的 VMware HCX 部署，找出下列列出的專案。 根據您的移轉需求視需要進行修改。
管理網路： 針對內部部署 VMware HCX 部署，請識別 VMware HCX 的管理網路。 一般而言，這是內部部署 VMware vSphere 叢集所使用的相同管理網路。 針對 VMware HCX，至少識別 此網路區段上的兩 個 IP。 視部署規模超出試驗或小型使用案例而定，您可能需要較大的數位。
注意
針對大型環境，請建立新的 /26 網路，並將它顯示為內部部署 VMware vSphere 叢集的埠群組，而不是使用現有的管理網路。 然後，您可以建立最多 10 個服務網格和 60 個網路擴充器（每個服務網狀結構 1 個）。 您可以使用私人雲端 Azure VMware 解決方案，讓每個網路擴充器延展八個網路。
上行鏈接網路： 針對內部部署 VMware HCX 部署，請識別 VMware HCX 的上行鏈接網路。 使用您計劃用於管理網路的相同網路。
vMotion 網路： 針對內部部署 VMware HCX 部署，請識別 VMware HCX 的 vMotion 網路。 一般而言，這是內部部署 VMware vSphere 叢集用於 vMotion 的相同網路。 針對 VMware HCX，至少識別 此網路區段上的兩 個 IP。 視部署規模超出試驗或小型使用案例而定，您可能需要較大的數位。
您必須在分散式虛擬交換器或 vSwitch0 上公開 vMotion 網路。 如果不是，請修改環境以容納。
注意
許多 VMware vSphere 環境會針對 vMotion 使用非路由網路區段，這不會造成任何問題。
復寫網路： 針對內部部署 VMware HCX 部署，請定義複寫網路。 使用您用於管理和上行連結網路的相同網路。 如果內部部署叢集主機使用專用的復寫 VMkernel 網路，請在此網路區段中保留 兩 個 IP 位址，並使用復寫網路的復寫 VMkernel 網路。
判斷是否要擴充您的網路
您可以選擇性地將網路區段從內部部署延伸至 Azure VMware 解決方案。 如果您擴充網路區段，請遵循下列指導方針來識別這些網路：
- 網路必須連線到內部部署 VMware 環境中的 vSphere 分散式交換器（vDS）。
- 無法在 vSphere 標準交換器上擴充網路。
重要
這些網路會擴充為組態的最後一個步驟，而不是在部署期間。
下一步
既然您已收集並記載必要的資訊，請繼續進行下一個教學課程，以建立 Azure VMware 解決方案 私人雲端。
