部署及設定 Azure VMware 解決方案

規劃部署之後，請部署及設定 Azure VMware 解決方案私人雲端。

在本教學課程中，您將會：

• 註冊資源提供者並建立私人雲端
• 連線到新的或現有的 ExpressRoute 虛擬網路閘道
• 驗證網路連線

完成本節之後，請遵循本教學課程結尾所提供的後續步驟。

註冊 Microsoft.AVS 資源提供者

若要使用 Azure VMware 解決方案，您必須先向您的訂用帳戶註冊資源提供者。 如需資源提供者的詳細資訊，請參閱 Azure 資源提供者和類型。

入口網站

1. 登入 Azure 入口網站。

   注意

   如需存取 Azure US Gov 入口網站，請前往 https://portal.azure.us/

2. 在 Azure 入口網站功能表上，選取 [所有服務]。

3. 在 [所有服務] 方塊中，輸入 [訂用帳戶]，然後選取 [訂用帳戶]。

4. 從訂用帳戶清單中選取要檢視的訂用帳戶。

5. 選取 [資源提供者] 並在搜尋中輸入 Microsoft.AVS。

6. 如果未註冊資源提供者，請選取 [註冊]。

Azure CLI

開始使用 Azure CLI：

• 在 Azure Cloud Shell 中使用 Bash 環境。 如需詳細資訊，請參閱 Azure Cloud Shell 中的 Bash 快速入門。



• 若要在本地執行 CLI 參考命令，請安裝 Azure CLI。 若您在 Windows 或 macOS 上執行，請考慮在 Docker 容器中執行 Azure CLI。 如需詳細資訊，請參閱〈如何在 Docker 容器中執行 Azure CLI〉。

  • 如果您使用的是本機安裝，請使用 az login 命令，透過 Azure CLI 來登入。 請遵循您終端機上顯示的步驟，完成驗證程序。 如需其他登入選項，請參閱使用 Azure CLI 登入。

  • 出現提示時，請在第一次使用時安裝 Azure CLI 延伸模組。 如需擴充功能詳細資訊，請參閱使用 Azure CLI 擴充功能。

  • 執行 az version 以尋找已安裝的版本和相依程式庫。 若要升級至最新版本，請執行 az upgrade。

透過 Azure CLI 登入您用於 Azure VMware 解決方案部署的 Azure 訂用帳戶。 使用 az provider register 命令註冊 Microsoft.AVS 資源提供者：

az provider register -n Microsoft.AVS --subscription <your subscription ID>

您可以使用 az provider list 命令來查看所有可用的提供者。

建立 Azure VMware 解決方案私人雲端

您可以使用 Azure 入口網站或使用 Azure CLI 來建立 Azure VMware 解決方案私人雲端。

入口網站

1. 登入 Azure 入口網站。

   注意

   如需存取 Azure US Gov 入口網站，請移至 https://portal.azure.us/

2. 選取 [建立資源]。

3. 在 [搜尋服務和市集] 文字輸入框中，輸入 Azure VMware Solution，然後從搜尋結果中加以選取。

4. 在 [Azure VMware 解決方案] 視窗中，選取 [建立]。

5. 如需更多主機，請要求增加主機配額。

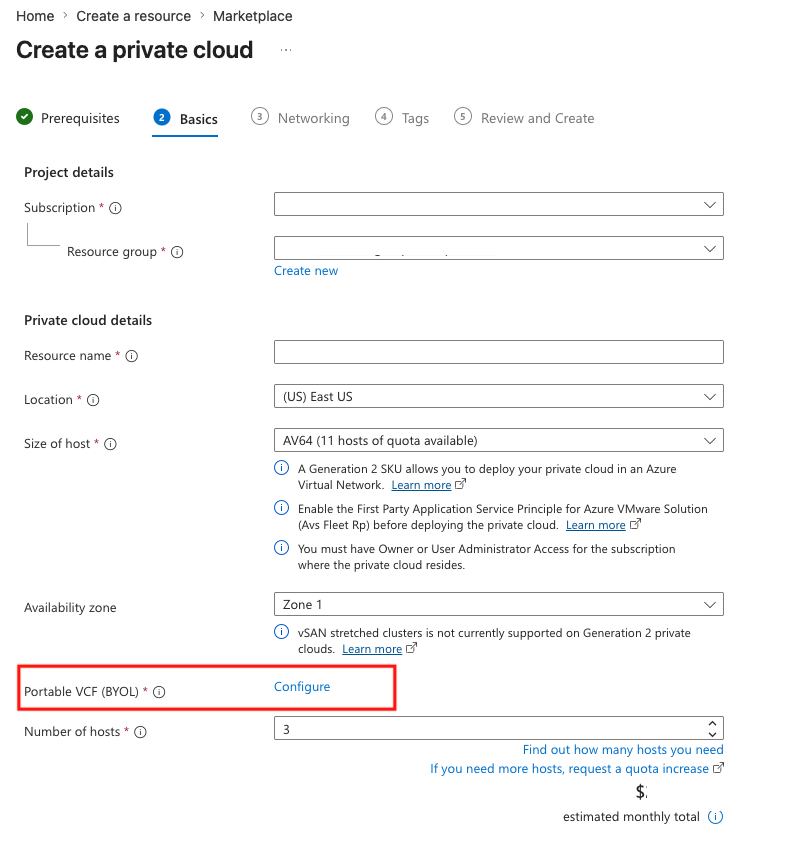

6. 在 [基本] 索引標籤上，輸入欄位的值，然後選取 [檢閱 + 建立]。

   提示

   您已在本快速入門的規劃階段期間收集此資訊。

   欄位	值
   訂用帳戶	選取您計劃用於部署的訂用帳戶。 Azure 訂用帳戶中的所有資源皆會一併計費。
   資源群組	選取私人雲端的資源群組。 Azure 資源群組是在其中部署與管理 Azure 資源的邏輯容器。 或者，您也可以為私人雲端建立新的資源群組。
   資源名稱	提供 Azure VMware 解決方案私人雲端的名稱。
   地點	選取一個位置，例如 [(US) 美國東部 2]。 這是您在規劃階段期間所定義的區域。
   主機的大小	選取 AV36、AV36P 或 AV52 SKU。
   主機位置	若為標準私人雲端，請選取一個可用性區域中的所有主機，或者若為延展式叢集，選取兩個可用性區域中的主機。
   主機數目	為私人雲端叢集所配置的主機數目。 預設值為 3，您可以在部署後增加或減少。 如果這些節點未列為可用，請連絡支援人員以要求增加配額。 您也可以在 Azure 入口網站中，選取標示為如需更多主機，請要求增加配額的連結。
   私人雲端的位址區塊	提供私人雲端的 IP 位址區塊。 CIDR 代表私人雲端管理網路，且用於叢集管理服務，例如 vCenter Server 和 NSX-T Manager。 使用 /22 位址空間，例如 10.175.0.0/22。 位址應是唯一的，且不會與其他 Azure 虛擬網路和內部部署網路重疊。



7. 確認輸入的資訊，如果正確，請選取 [建立]。

   注意

   這個步驟大約需要 3-4 小時。 在現有或相同的叢集中新增單一部主機需要 30 - 45 分鐘。

8. 驗證部署是否成功。 瀏覽至您所建立的資源群組，然後選取您的私人雲端。 部署完成時，您會看到狀態為 [成功]。



Azure CLI

您可以使用 Azure Cloud Shell 來使用 Azure CLI，而不是使用 Azure 入口網站來建立 Azure VMware 解決方案私人雲端。 如需可用於 Azure VMware 解決方案的命令清單，請參閱 Azure VMware 命令。

開始使用 Azure CLI：

• 在 Azure Cloud Shell 中使用 Bash 環境。 如需詳細資訊，請參閱 Azure Cloud Shell 中的 Bash 快速入門。



• 若要在本地執行 CLI 參考命令，請安裝 Azure CLI。 若您在 Windows 或 macOS 上執行，請考慮在 Docker 容器中執行 Azure CLI。 如需詳細資訊，請參閱〈如何在 Docker 容器中執行 Azure CLI〉。

  • 如果您使用的是本機安裝，請使用 az login 命令，透過 Azure CLI 來登入。 請遵循您終端機上顯示的步驟，完成驗證程序。 如需其他登入選項，請參閱使用 Azure CLI 登入。

  • 出現提示時，請在第一次使用時安裝 Azure CLI 延伸模組。 如需擴充功能詳細資訊，請參閱使用 Azure CLI 擴充功能。

  • 執行 az version 以尋找已安裝的版本和相依程式庫。 若要升級至最新版本，請執行 az upgrade。

1. 使用 'az group create' 命令，建立資源群組。 Azure 資源群組是在其中部署與管理 Azure 資源的邏輯容器。 下列範例會在 eastus 位置建立名為 myResourceGroup 的資源群組：


   az group create --name myResourceGroup --location eastus


2. 提供資源組名稱、私人雲端名稱、位置，以及叢集大小。

   屬性	說明
   -g (資源群組名稱)	私人雲端資源的資源群組名稱。
   -n (私人雲端名稱)	Azure VMware 解決方案私人雲端的名稱。
   --location	用於私人雲端的區域。
   --cluster-size	叢集大小。 最小值為 3。
   --network-block	要用於私人雲端的 CIDR IP 位址網路區塊。 位址區塊不應與其他虛擬網路中使用的位址區塊重疊，而這些虛擬網路位於您的訂用帳戶和內部部署網路中。
   --sku	SKU 值：AV36、AV36P 或 AV52

   az vmware private-cloud create -g myResourceGroup -n myPrivateCloudName --location eastus --cluster-size 3 --network-block xx.xx.xx.xx/22 --sku AV36


使用 ExpressRoute 連線至 Azure 虛擬網路

在規劃階段中，您已定義要使用現有或新的 ExpressRoute 虛擬網路閘道。

重要

如果您計劃使用 Azure NetApp Files 資料存放區來調整 Azure VMware 解決方案主機，則使用 ExpressRoute 虛擬網路閘道在靠近主機的位置部署虛擬網路至關重要。 儲存體越接近您的主機，效能就越好。

使用新的 ExpressRoute 虛擬網路閘道

重要

您必須擁有一個具有 GatewaySubnet 的虛擬網路，且其尚未擁有虛擬網路閘道。

如果	結果為
您還沒有虛擬網路...	建立下列項目： 虛擬網路 GatewaySubnet 虛擬網路閘道 將 ExpressRoute 連線到網路閘道
您已經擁有沒有 GatewaySubnet 的虛擬網路...	建立下列： GatewaySubnet 虛擬網路閘道 將 ExpressRoute 連線到網路閘道
您已經擁有具有 GatewaySubnet 的虛擬網路...	建立下列： 虛擬網路閘道 將 ExpressRoute 連線到網路閘道

使用現有虛擬網路閘道

1. 要求 ExpressRoute 授權金鑰：

   1. 在 Azure 入口網站中，移至 Azure VMware 解決方案私人雲端。

   2. 在 [管理] 下，選取 [連線]。

   3. 選取 [ExpressRoute] 索引標籤，然後選取 [+ 要求授權金鑰]。



   4. 提供授權金鑰的名稱，然後選取 [建立]。

      建立金鑰可能需要大約 30 秒的時間。 在建立金鑰之後，此金鑰會出現在私人雲端的授權金鑰清單中。



   5. 複製授權金鑰和 ExpressRoute 識別碼。 您需要這些項目，才能完成對等互連。 授權金鑰在一段時間後將消失，因此請在顯示時盡快複製金鑰。

2. 移至您打算使用的虛擬網路閘道，然後選取 [連線]>[+ 新增]。

3. 在 [新增連線] 窗格上，提供下列值，然後選取 [確定]。

   欄位	值
   名稱	輸入連接的名稱
   連線類型	選取 [ExpressRoute]。
   兌換授權	確定已選取此核取方塊。
   虛擬網路閘道	此值會預先填入您想要使用的虛擬網路閘道。
   授權金鑰	貼上您稍早複製的授權金鑰。
   對等線路 URI	貼上您稍早複製的 ExpressRoute 識別碼。



[成功] 狀態表示您已完成在 ExpressRoute 線路與虛擬網路之間建立連線。

驗證連線

確定 ExpressRoute 終止的 Azure 虛擬網路與 Azure VMware 解決方案私人雲端之間的連線。

1. 使用 Azure VMware 解決方案 ExpressRoute 終止的 Azure 虛擬網路內的虛擬機器。 如需詳細資訊，請參閱使用 ExpressRoute 連線到 Azure 虛擬網路。

   1. 登入 Azure 入口網站。

   2. 瀏覽至執行中的 VM，然後在 [設定] 下，選取 [網路] 和網路介面資源。



   3. 選取左側的 [有效路由]。 隨即顯示位址前置詞的清單，內含在部署階段期間所輸入的 /22 CIDR 區塊內。

2. 若要登入 vCenter Server 和 NSX Manager，請開啟網頁瀏覽器，並登入用於網路路由驗證的相同虛擬機器。

   在 Azure 入口網站中尋找 vCenter Server 和 NSX Manager 主控台的 IP 位址和認證。 選取您的私人雲端，然後 [管理]> [VMWare 認證]。



下一步

在下一個教學課程中，您會透過 ExpressRoute 將 Azure VMware 解決方案連線到您的內部部署網路。

連線至內部部署環境
