教學課程：如何使用私人端點從 Data Factory 受控 VNet 存取內部部署 SQL Server

  • 發行項

本教學課程提供使用 Azure 入口網站 來設定 Private Link 服務，並使用私人端點從受控虛擬網路存取內部部署 SQL Server 的步驟。 使用受控虛擬網路可確保來自內部部署 SQL 來源的流量都會通過您自己的私人端點，藉此透過額外的安全性和隔離層來保護公開至公用雲端的安全。 以下是支援案例的必要資源。

注意

本文中呈現的解決方案說明 SQL Server 連線能力，但您可以使用類似的方法來連線及查詢 Azure Data Factory 中支援的其他可用 內部部署連接器 。

顯示 SQL Server 存取模型的螢幕快照。

必要條件

  • Azure 訂用帳戶。 如尚未擁有 Azure 訂用帳戶，請在開始之前先建立免費帳戶。
  • 虛擬網絡。 如果您沒有 虛擬網絡，請建立下列建立 虛擬網絡。
  • 虛擬網路到內部部署網路。 使用 ExpressRoute 或 VPN 建立虛擬網路與內部部署網路之間的連線。 如果您想要在專用網中使用雲端虛擬機，也可以這麼做。 只要為您的雲端虛擬機建立虛擬網路和 虛擬網路 的私人連結，您就可以存取它們，就好像它們是您專用網中的內部部署機器一樣，即使它們裝載於雲端中也一樣。
  • 已啟用受控 VNet 的 Data Factory。 如果您沒有啟用 Data Factory 或受控 VNet，請建立下列 其中一個使用受控 VNet 建立 Data Factory。

建立資源的子網

使用入口網站在虛擬網路中建立子網。

子網路 描述
be-subnet 後端伺服器的子網
fe-subnet 標準內部負載平衡器的子網
pls-subnet Private Link 服務的子網

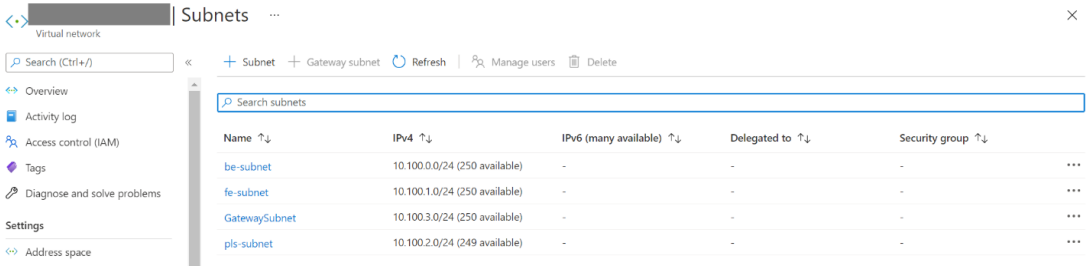

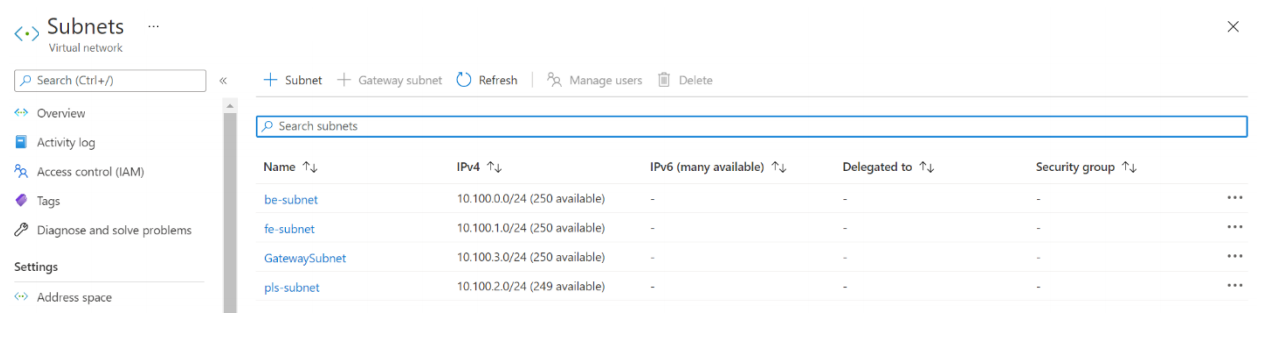

顯示子網的螢幕快照。

建立標準負載平衡器

使用入口網站建立標準內部負載平衡器。

  1. 在畫面左上方，選取 [建立資源 > 網络 > 負載平衡器]。

  2. 在 [建立負載平衡器] 頁面的 [基本] 索引標籤中，輸入或選取下列資訊：

    設定 值
    訂用帳戶 選取您的訂用帳戶。
    資源群組 選取您的資源群組。
    名稱 輸入 myLoadBalancer。
    區域 選取 [美國東部]。
    類型 選取 [內部]。
    SKU 選取 [標準]。
    虛擬網路 選取您的虛擬網路。
    子網路 選取 在上一個步驟中建立的fe子網 。
    IP 位址指派 選取 [動態]。
    可用性區域 選取 [區域備援]。

  3. 接受其餘設定的預設值，然後選取 [ 檢閱 + 建立]。

  4. 在 [ 檢閱 + 建立] 索引標籤中，選取 [ 建立]。

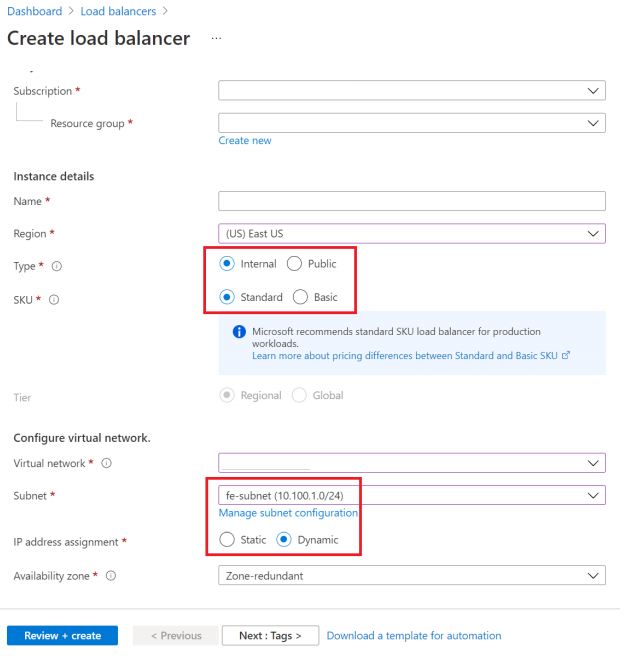

    顯示建立標準負載平衡器步驟的螢幕快照。

建立負載平衡器資源

建立後端集區

後端位址池包含連線至負載平衡器的虛擬 （NIC） IP 位址。

建立後端位址池 myBackendPool ，以包含用於負載平衡因特網流量的虛擬機。

  1. 選取 左側功能表中的 [所有服務 ]，選取 [所有資源]，然後從資源清單中選取 [myLoadBalancer ]。
  2. 在 [設定] 下，選取 [後端集區]，然後選取 [新增]。
  3. 在 [ 新增後端集區 ] 頁面上，輸入 myBackendPool 作為後端集區的名稱，然後選取 [ 新增]。

建立健康狀態探查

負載平衡器會使用健康狀態探查來監視應用程式的狀態。

健康狀態探查會根據 VM 對健康情況檢查的回應，從負載平衡器中新增或移除 VM。

建立名為 myHealthProbe 的健康狀態探查，以監視 VM 的健康情況。

  1. 選取 左側功能表中的 [所有服務 ]，選取 [所有資源]，然後從資源清單中選取 [myLoadBalancer ]。

  2. 在 [設定] 底下，選取 [健康情況探查]，然後選取 [新增]。

    設定 值
    名稱 輸入 myHealthProbe。
    通訊協定 選取 [TCP]。
    連接埠 輸入 22。
    間隔 輸入 15 ， 以秒為單位在探查嘗試之間的間隔 數。
    狀況不良臨界值 針對 VM 視為狀況不良之前必須發生的狀況不良臨界值或連續探查失敗數目，選取 2。

  3. 保留其餘預設值，然後選取 [ 確定]。

建立負載平衡器規則

負載平衡器規則會用來定義如何將流量分散至 VM。 您會定義連入流量的前端 IP 設定和接收流量的後端 IP 集區。 規則中定義來源和目的地連接埠。

在本節中，您將建立負載平衡器規則：

  1. 選取 左側功能表中的 [所有服務 ]，選取 [所有資源]，然後從資源清單中選取 [myLoadBalancer ]。

  2. 在 [設定] 下，選取 [負載平衡規則]，然後選取 [新增]。

  3. 使用這些值來設定負載平衡規則：

    設定 值
    名稱 輸入 myRule。
    IP 版本 選取 [IPv4]。
    前端 IP 位址 選取 [LoadBalancerFrontEnd]。
    通訊協定 選取 [TCP]。
    連接埠 輸入 1433。
    後端連接埠 輸入 1433。
    後端集區 選取 [myBackendPool]。
    健康狀態探查 選取 myHealthProbe。
    閒置逾時 (分鐘) 將滑桿移至 15 分鐘。
    TCP 重設 選取 [已停用]。

  4. 保留其餘的預設值，然後選取 [ 確定]。

在本節中，您將建立標準負載平衡器背後的 Private Link 服務。

  1. 在 Azure 入口網站 頁面的左上方，選取 [建立資源]。

  2. 在 [搜尋 Marketplace] 方塊中搜尋 Private Link。

  3. 選取 建立。

  4. 在 [私人連結中心] 下的 [概觀] 中，選取藍色的 [建立私人鏈接服務] 按鈕。

  5. 在 [建立私人鏈接服務] 下的 [基本] 索引標籤中，輸入或選取下列資訊：

    設定 值
    專案詳細資料
    訂用帳戶 選取您的訂用帳戶。
    資源群組 選取您的資源群組。
    [執行個體詳細資料]
    名稱 輸入 myPrivateLinkService。
    區域 選取 [美國東部]。

  6. 選取 [ 輸出設定] 索引標籤，或選取 頁面底部的 [下一步：輸出設定 ]。

  7. 在 [ 輸出設定] 索引標籤中，輸入或選取下列資訊：

    設定 值
    負載平衡器 選取 [myLoadBalancer]。
    負載平衡器前端IP位址 選取 [LoadBalancerFrontEnd]。
    來源 NAT 子網 選取 pls-subnet。
    啟用 TCP Proxy V2 保留預設值 [否]。
    私人 IP 位址設定
    保留預設設定。

  8. 選取 [ 存取安全性] 索引卷標，或選取 頁面底部的 [下一步：存取安全性 ]。

  9. 只在 [存取安全性] 索引標籤中保留角色型存取控制的預設值。

  10. 選取 [ 卷標] 索引標籤，或選取 頁面底部的 [下一步：卷標 ]。

  11. 選取 [ 檢閱 + 建立] 索引標籤，或選取 頁面底部的 [下一步：檢閱 + 建立 ]。

  12. 在 [檢閱 + 建立] 索引標籤中，選取 [建立]。

建立後端伺服器

  1. 在入口網站的左上方，選取 [建立資源 > 計算 > 虛擬機]。

  2. 在 [建立虛擬機器] 中，輸入或選取 [基本資訊] 索引標籤中的值：

    設定 值
    專案詳細資料
    訂用帳戶 選取 Azure 訂閱。
    資源群組 選取您的資源群組。
    [執行個體詳細資料]
    虛擬機器名稱 輸入 myVM1。
    區域 選取 [美國東部]。
    可用性選項 選取 [可用性區域]。
    可用性區域 選取 [1]。
    映像 選取 [Ubuntu Server 22.04 LTS]。
    Azure Spot 執行個體 選取 否。
    大小 選擇 VM 大小或接受預設設定。
    系統管理員帳戶
    使用者名稱 輸入使用者名稱。
    SSH 公開金鑰來源 產生新的金鑰組。
    金鑰組名稱 mySSHKey。
    輸入連接埠規則
    公用輸入連接埠 無

  3. 選取 [網路] 索引標籤，或選取 [下一步: 磁碟]，然後選取 [下一步: 網路]。

  4. 在 [網路功能] 索引標籤中，選取或輸入：

    設定 值
    網路介面
    虛擬網路 選取您的虛擬網路。
    子網路 be-subnet。
    公用 IP 選取 [無]。
    NIC 網路安全性群組 選取 [無]。
    負載平衡
    要將此虛擬機器放在現有負載平衡解決方案後面嗎? 選取是。
    負載平衡設定
    負載平衡選項 選取 [Azure 負載平衡]。
    選取負載平衡器 選取 [myLoadBalancer]。
    選取後端集區 選取 [myBackendPool]。

  5. 選取 [檢閱 + 建立]。

  6. 檢閱設定，然後選取 [建立]。

  7. 您可以重複步驟 1 到 6，讓 HA 有 1 個以上的後端伺服器 VM。

建立將規則轉送至端點

  1. 登入和複製文本 ip_fwd.sh 至您的後端伺服器 VM。

  2. 使用下列選項執行文稿：

    sudo ./ip_fwd.sh -i eth0 -f 1433 -a <FQDN/IP> -b 1433

    設定佔位元 <FQDN/IP> 是您的目標 SQL Server IP。

    注意

    除非您在 Azure DNS 區域中新增記錄，否則 FQDN 不適用於內部部署 SQL Server。

  3. 執行下列命令，並檢查後端伺服器 VM 中的 iptable。 您可以使用目標 IP 在 iptable 中看到一筆記錄。

    sudo iptables -t nat -v -L PREROUTING -n --line-number**

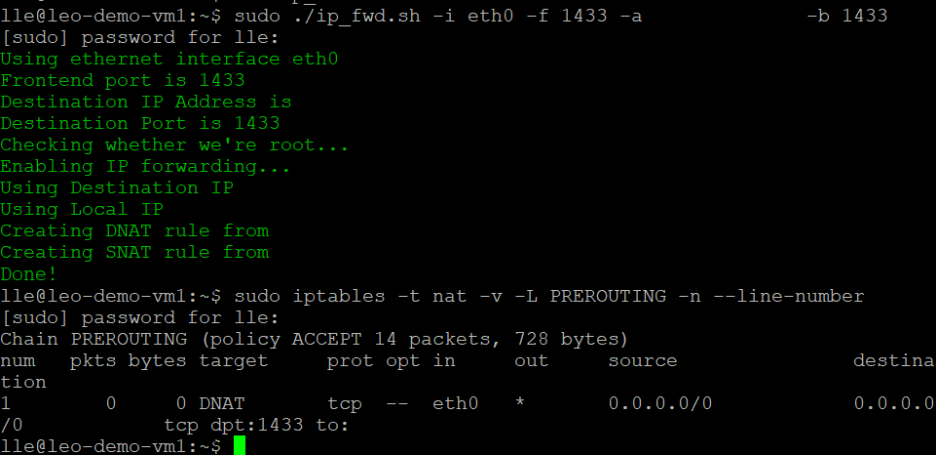

    顯示命令記錄的螢幕快照。

    注意

    如果您有多個 SQL Server 或數據源，則必須使用不同的埠來定義多個負載平衡器規則和 IP 資料表記錄。 否則，將會發生一些衝突。 例如，

    負載平衡器規則中的埠 負載平衡規則中的後埠 在後端伺服器 VM 中執行的命令
    SQL Server 1 1433 1433 sudo ./ip_fwd.sh -i eth0 -f 1433 -a <FQDN/IP> -b 1433
    SQL Server 2 1434 1434 sudo ./ip_fwd.sh -i eth0 -f 1434 -a <FQDN/IP> -b 1433

    注意

    請務必注意，虛擬機 （VM） 內的組態不是永久性的。 這表示每次 VM 重新啟動時，都需要重新設定。

  1. 選取左側功能表中的 [所有服務]，選取 [所有資源]，然後從 [資源] 列表中選取您的數據處理站。

  2. 選取 [ 作者和監視器] 以在另一個索引標籤中啟動 Data Factory UI。

  3. 移至 [ 管理] 索引標籤，然後移至 [受控私人端點] 區 段。

  4. 選取 [受控私人端點] 下的 [+ 新增]。

  5. 從清單中選取 [Private Link 服務] 圖格，然後選取 [繼續]。

  6. 輸入私人端點的名稱，然後在私人鏈接服務列表中選取 myPrivateLinkService 。

  7. <FQDN>新增目標內部部署 SQL Server 的 。

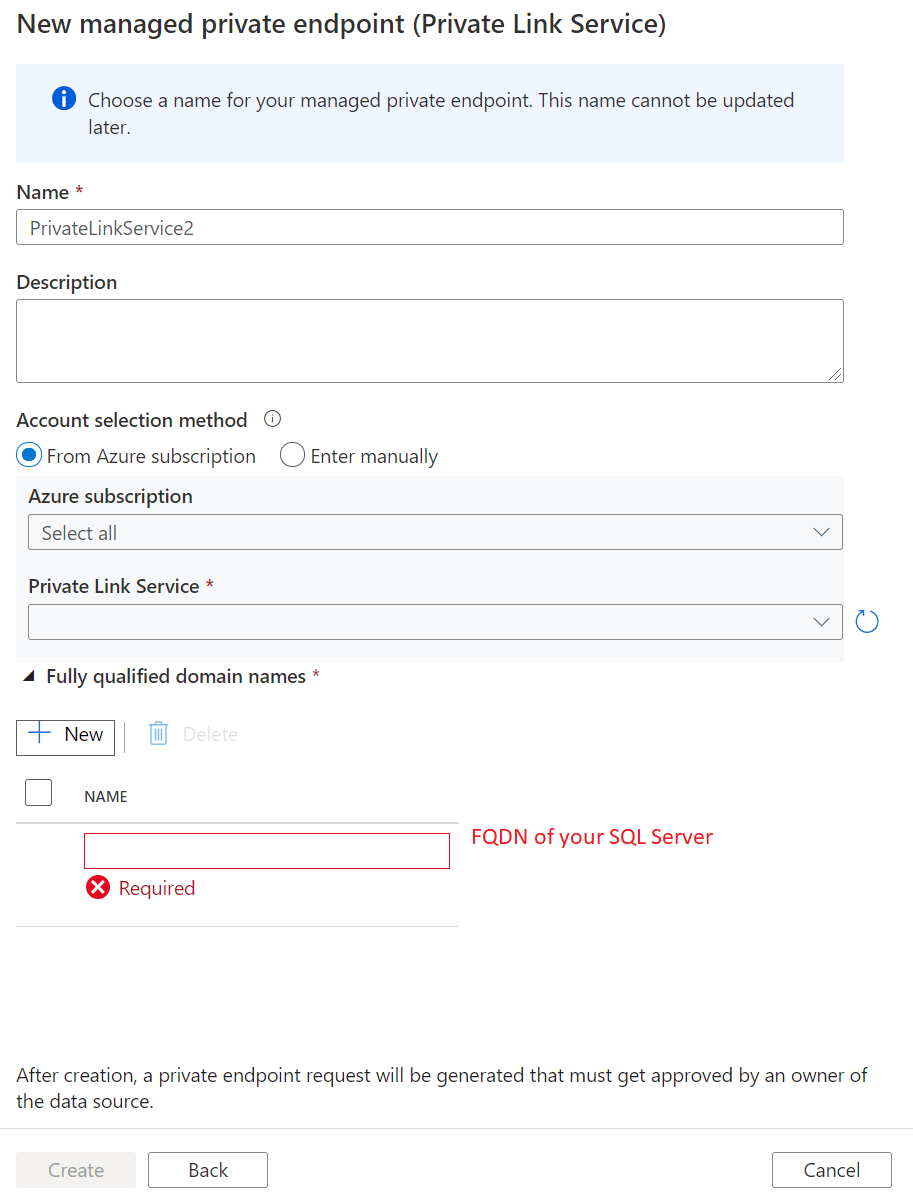

    顯示私人端點設定的螢幕快照。

    注意

    在虛擬網路內的虛擬機上部署 SQL Server 時，必須附加 privatelink 來增強 FQDN。 否則，它將會與 DNS 設定中的其他記錄衝突。 例如，您可以直接將 SQL Server 的 FQDN 從 sqlserver.westus.cloudapp.azure.net 修改為 sqlserver.privatelink.westus.cloudapp.azure.net。

  8. 建立私人端點。

建立連結服務並測試連線

  1. 移至 [ 管理] 索引標籤，然後移至 [鏈接的服務 ] 區段。

  2. 選取 [鏈接服務] 底下的 [+ 新增]。

  3. 從清單中選取 [SQL Server] 圖格，然後選取 [繼續]。

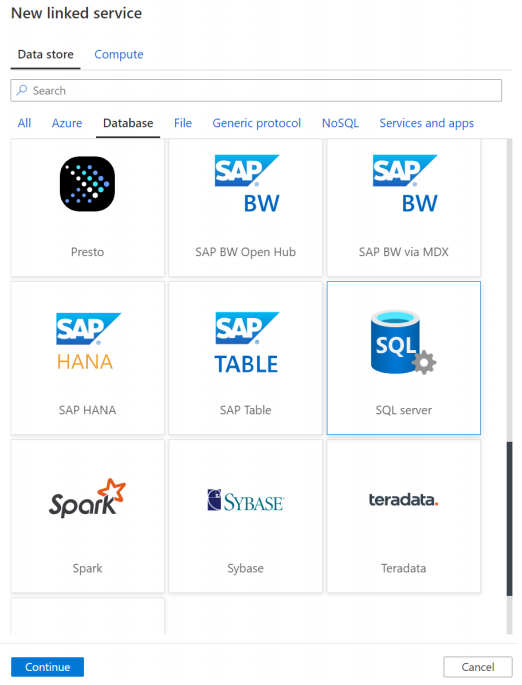

    顯示連結服務建立頁面的螢幕快照。

  4. 啟用 互動式撰寫。

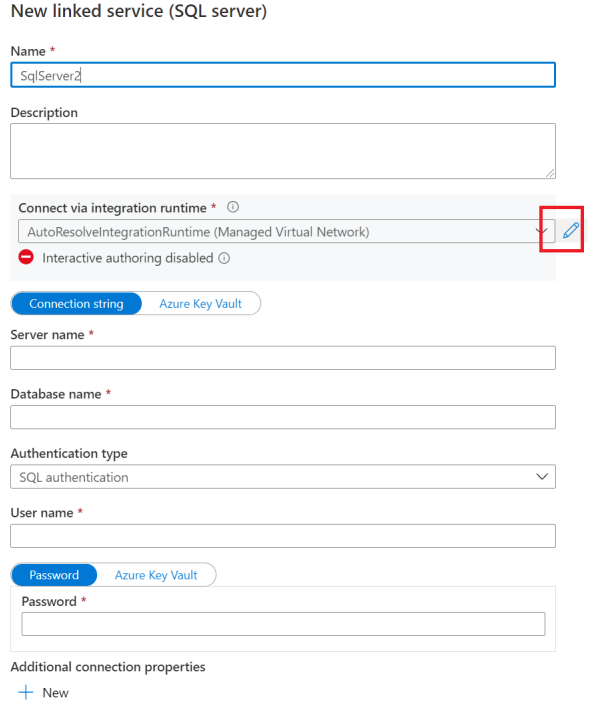

    顯示如何啟用互動式撰寫的螢幕快照。

  5. 輸入內部部署 SQL Server 的 FQDN、使用者名稱和密碼。

  6. 然後按兩下 [ 測試連線]。

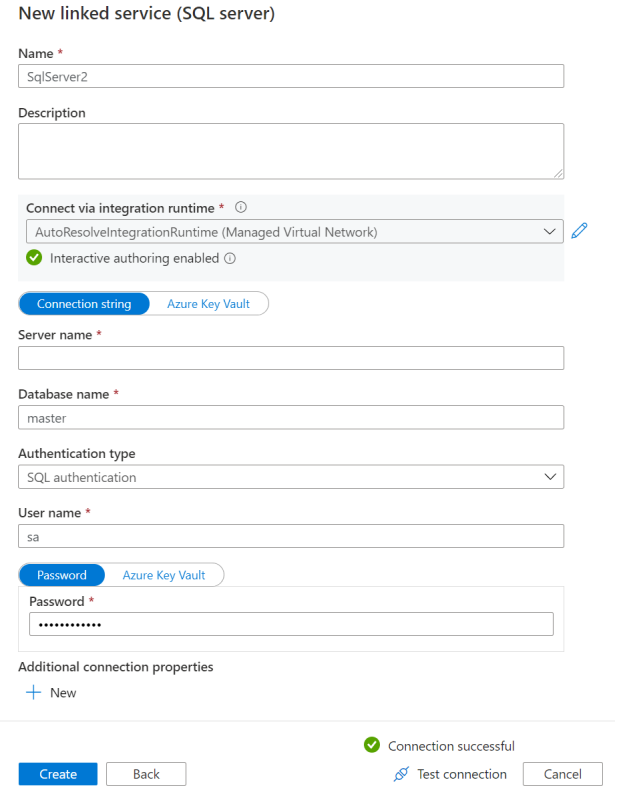

    顯示 SQL Server 連結服務建立頁面的螢幕快照。

    注意

    如果您有一個以上的 SQL Server，且需要使用不同的埠定義多個負載平衡器規則和 IP 資料表記錄，請務必在編輯連結服務時明確新增埠名稱。 NAT VM 會處理埠轉譯。 如果未明確指定，連線一律會逾時。

疑難排解

移至後端伺服器 VM，確認 SQL Server 可運作的 telnet：telnet< FQDN> 1433。

相關內容

請前往下列教學課程，瞭解如何使用私人端點從 Data Factory 受控 VNet 存取 Microsoft Azure SQL 受控執行個體：

從 Data Factory 受控 VNet 存取 SQL 受管理執行個體
