教學課程：設定 Azure Stack Edge Mini R 網路

  • 發行項

本教學課程說明如何使用本機 Web UI 設定搭配上線 GPU 的 Azure Stack Edge Mini R 裝置的網路。

連線程序需要約 20 分鐘才能完成。

注意

在 Azure Stack Edge 2309 和更新版本上，Azure Stack Edge Mini R 的 Wi-Fi 功能已被取代。 Azure Stack Edge Mini R 裝置不再支援 Wi-Fi。

在本教學課程中，您將了解：

  • 必要條件
  • 設定網路
  • 啟用計算網路
  • 設定 Web Proxy

必要條件

在您設定及安裝 Azure Stack Edge Mini R 裝置之前，請先確定：

設定網路

您的開始使用頁面會顯示向 Azure Stack Edge 服務設定及註冊實體裝置所需的各種設定。

請依照這些步驟設定裝置上的網路。

  1. 在裝置的本機 Web UI 中，移至開始使用頁面。

  2. 如果需要零時差更新，您可以在這裡設定具備有線連線的資料埠。 如需有關如何為此裝置設定有線連線的詳細指示，請參閱為裝置接線。 更新結束之後，您可以移除有線連線。

  3. 建立 Wi-Fi 憑證並簽署鏈結。 簽署鏈結和 Wi-Fi 憑證都必須是 DER 格式，且副檔名為 .cer。 如需相關指示，請參閱建立憑證。 如果您使用 Wi-Fi 設定檔而非憑證進行驗證，則此步驟為選擇性。

    注意

    如果您在個人 Wi-Fi 網路上使用密碼式驗證，則您可以跳過憑證步驟。 只需設定 Wi-Fi 連接埠，然後上傳您的 Wi-Fi 設定檔。

    若要了解 WPA2 - 個人網路的 Wi-Fi 配置檔，並了解如何匯出 Wi-Fi 設定檔，請參閱使用 Wi-Fi 配置檔 (部分機器翻譯)。

  4. 將憑證新增至您的裝置：

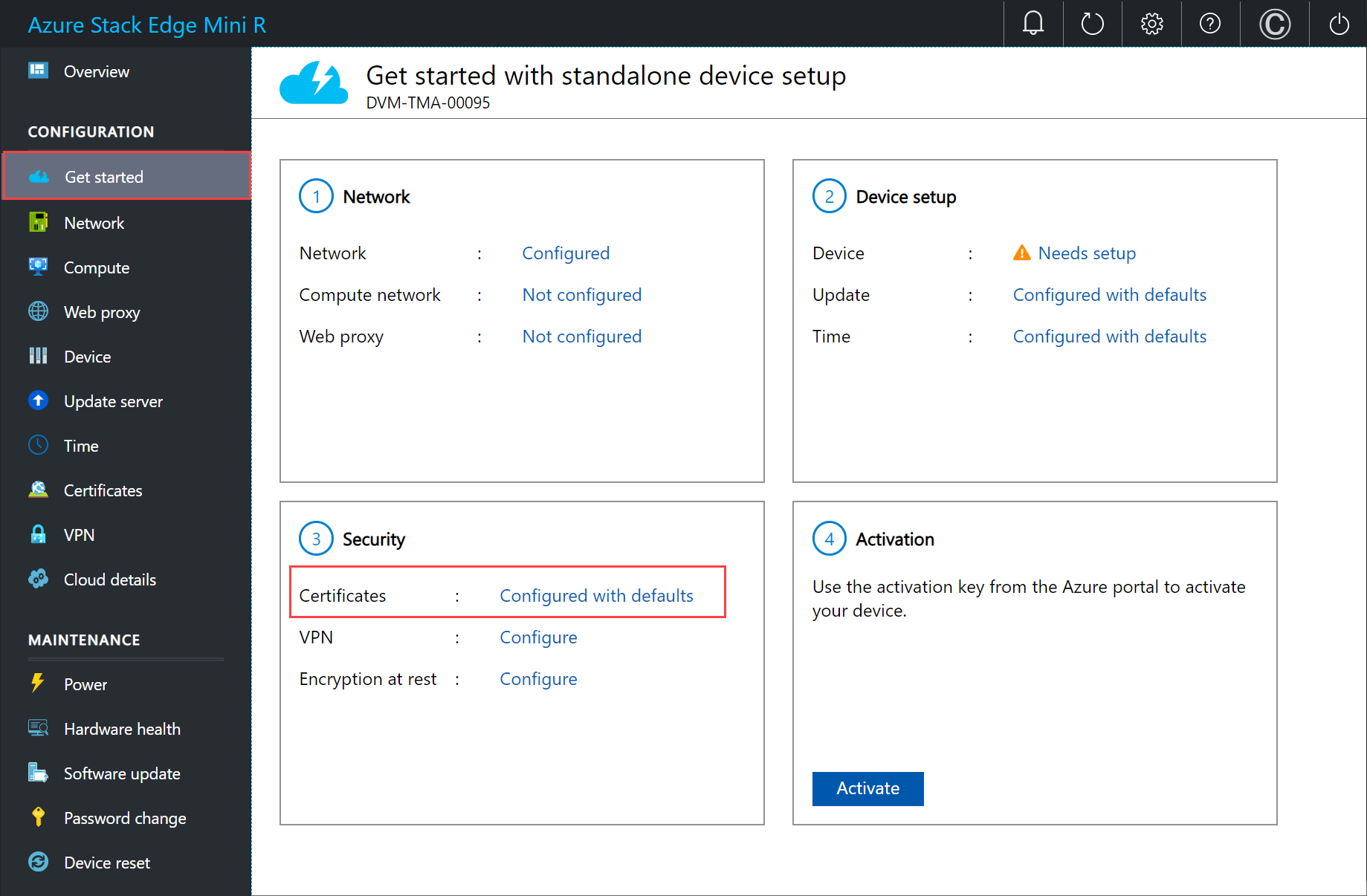

    1. 在本機 Web UI 中，移至 [開始使用]。 在安全性圖格上，選取 [憑證] 再接著選取 [設定]。

      Local web UI

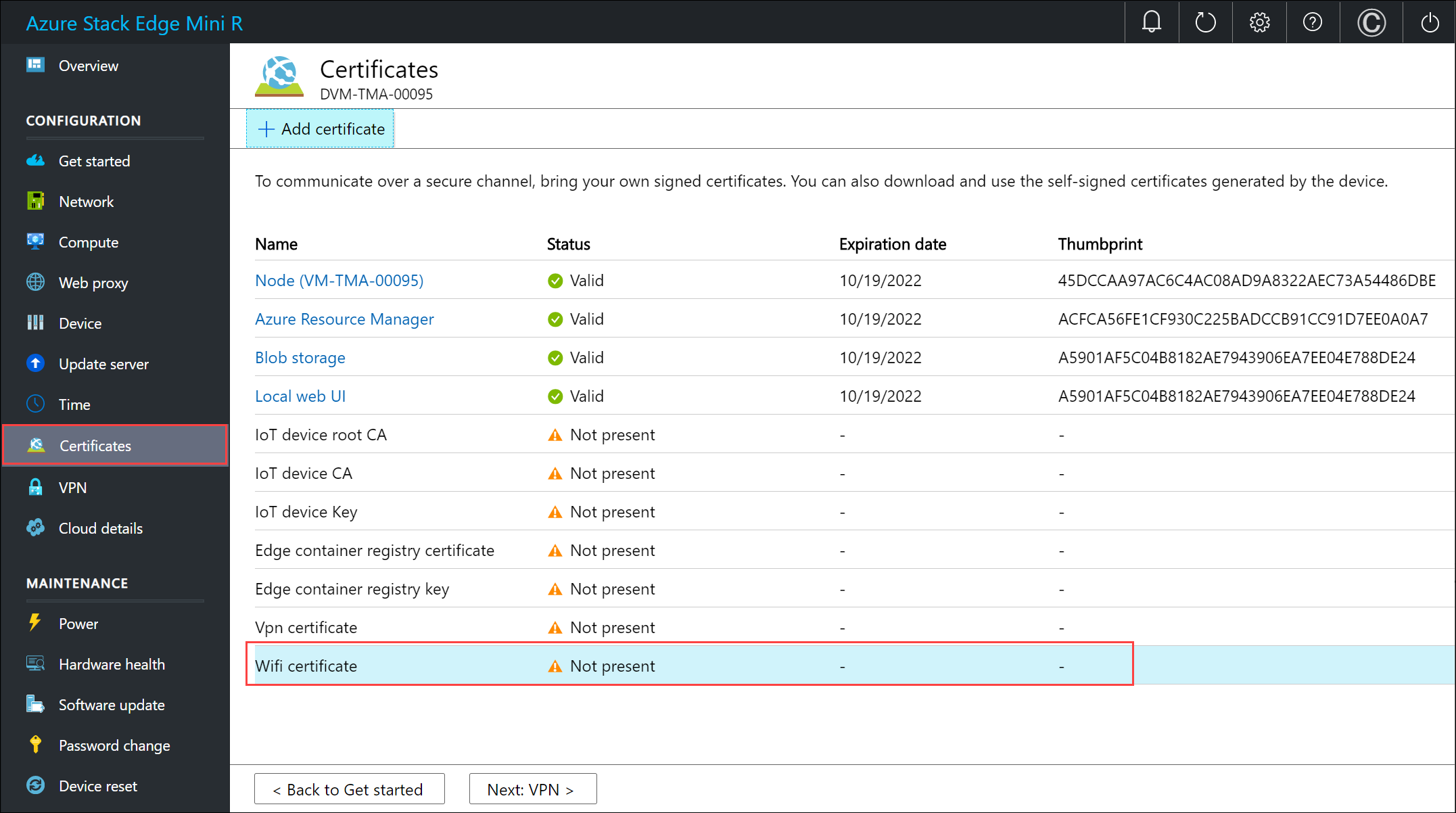

    2. 選取 [+新增憑證]。

      Local web UI

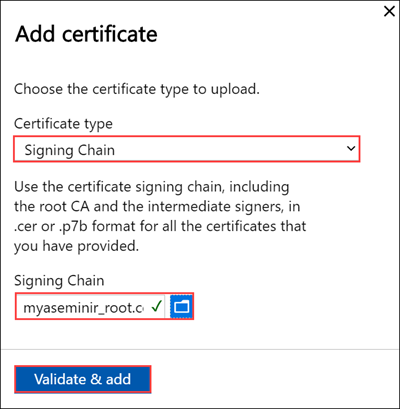

    3. 上傳簽署鏈結，然後選取 [套用]。

      Local web UI

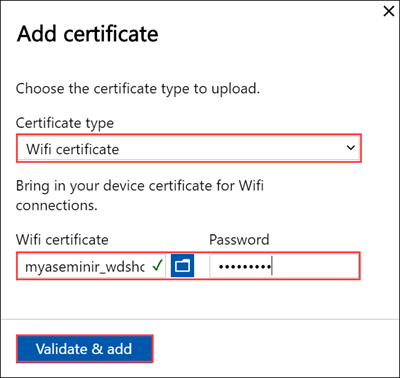

    4. 使用 Wi-Fi 憑證重複此程序。

      Local web UI

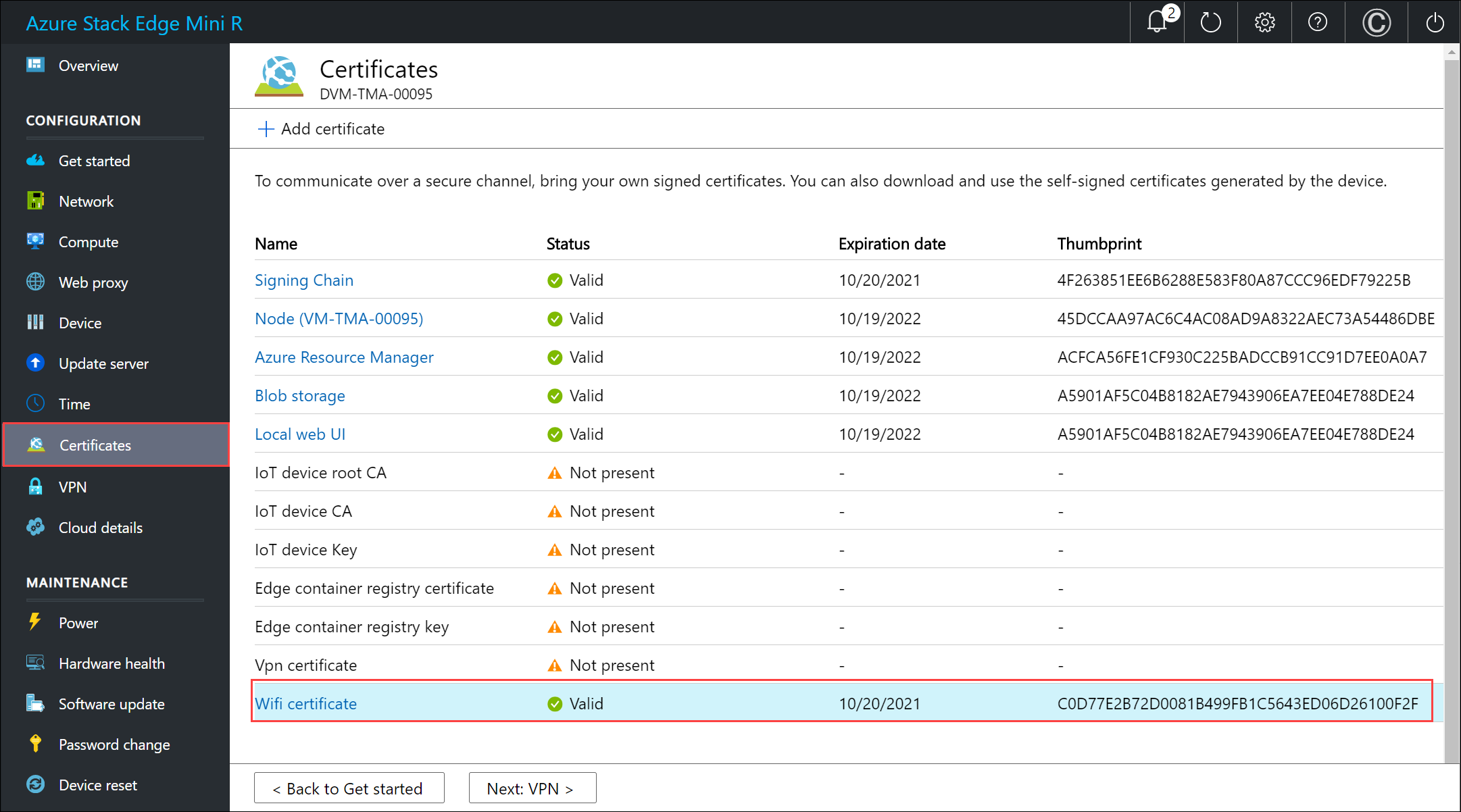

    5. 新憑證應該會顯示在憑證頁面上。

      Local web UI

    6. 返回開始使用。

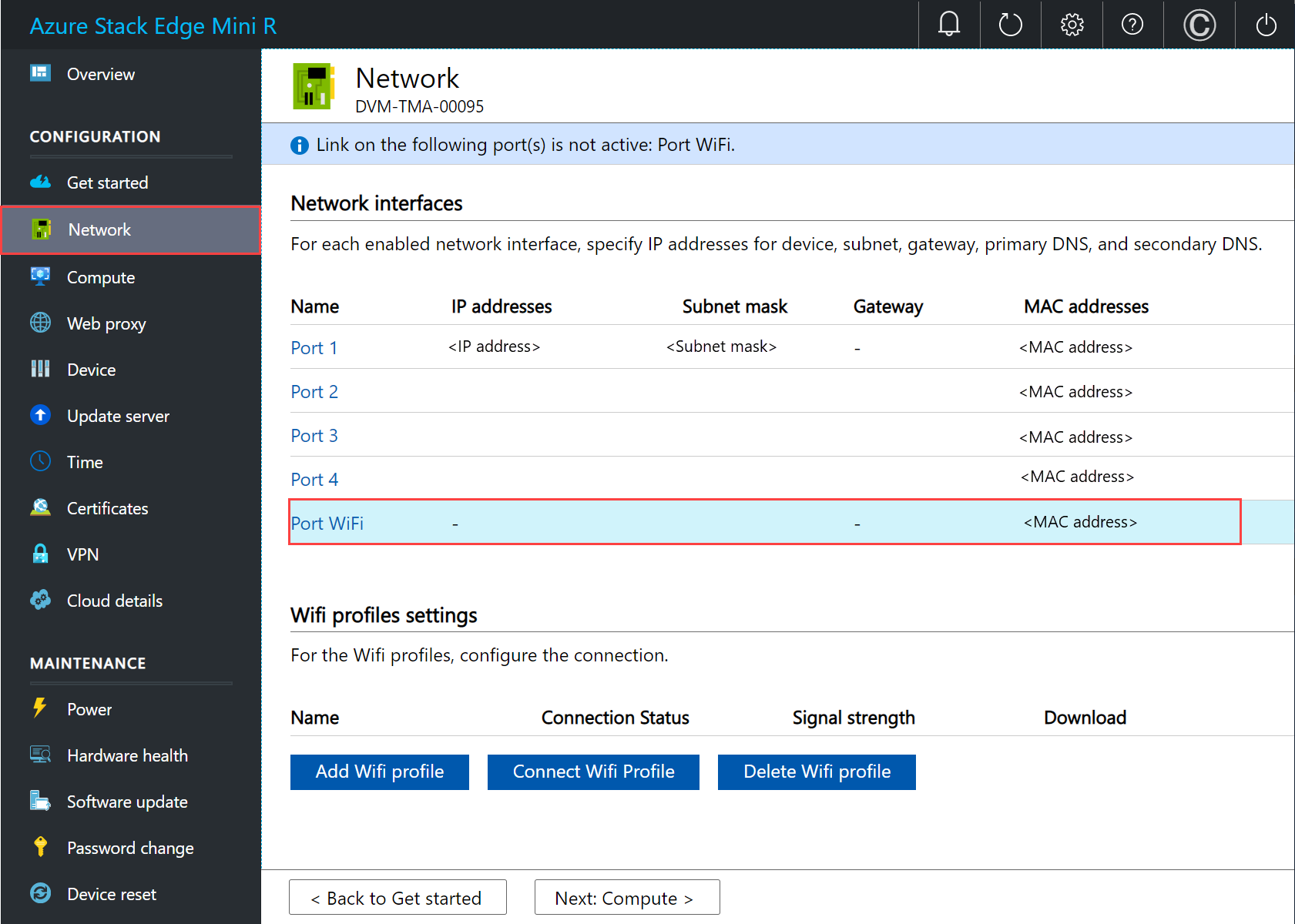

  5. 設定 Wi-Fi 連接埠。 在網路圖格上，選取 [設定]。

    您的實體裝置上有五個網路介面。 連接埠 1 和連接埠 2 是 1 Gbps 的網路介面。 連接埠 3 和連接埠 4 是所有 10-Gbps 的網路介面。 第五個連接埠是 Wi-Fi 連接埠。

    Local web UI

    選取 Wi-Fi 連接埠並設定。

    重要

    強烈建議您設定 Wi-Fi 連接埠的靜態 IP 位址。

    Local web UI

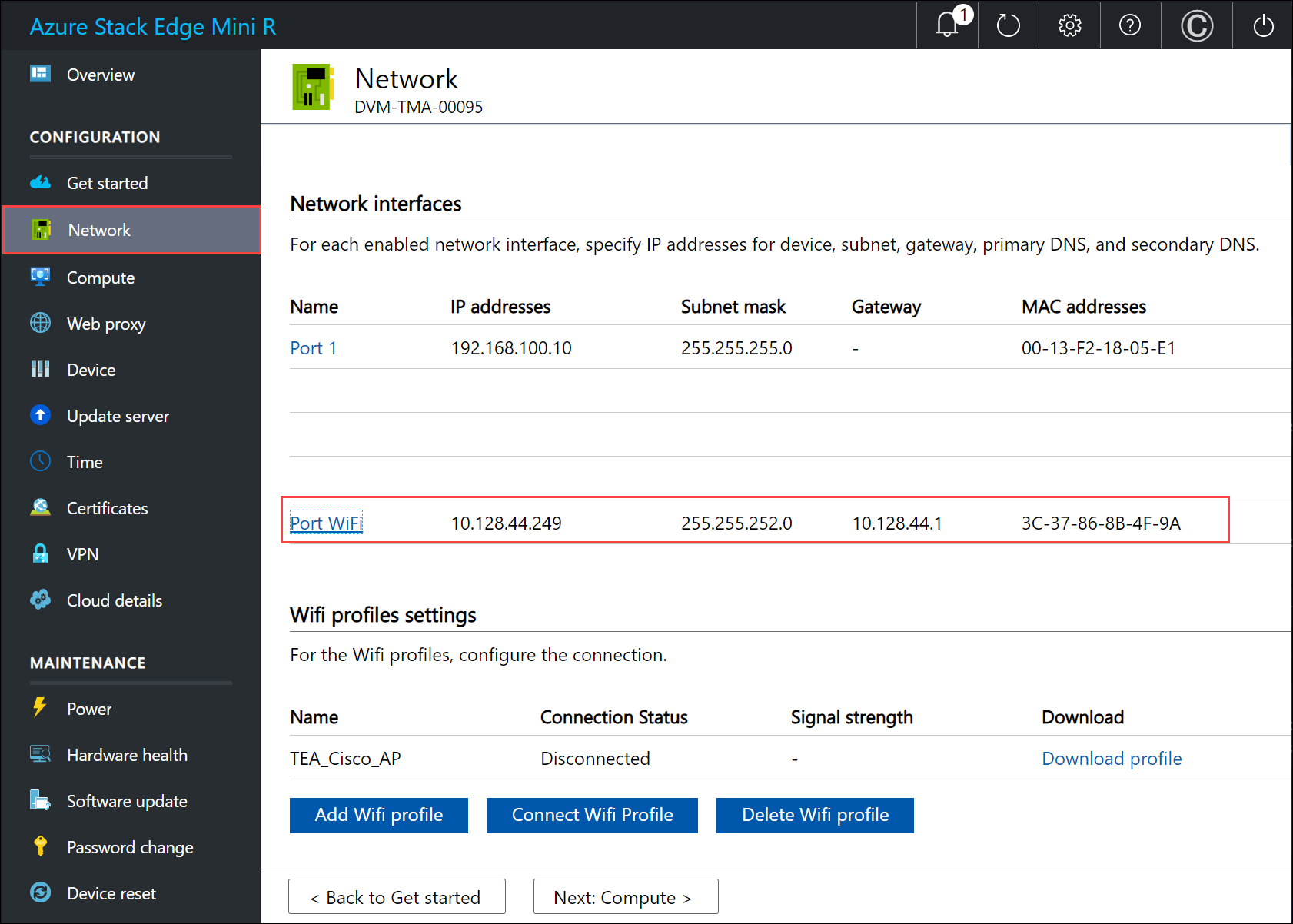

    套用 Wi-Fi 連接埠設定後，網路頁面會更新。

    Local web UI

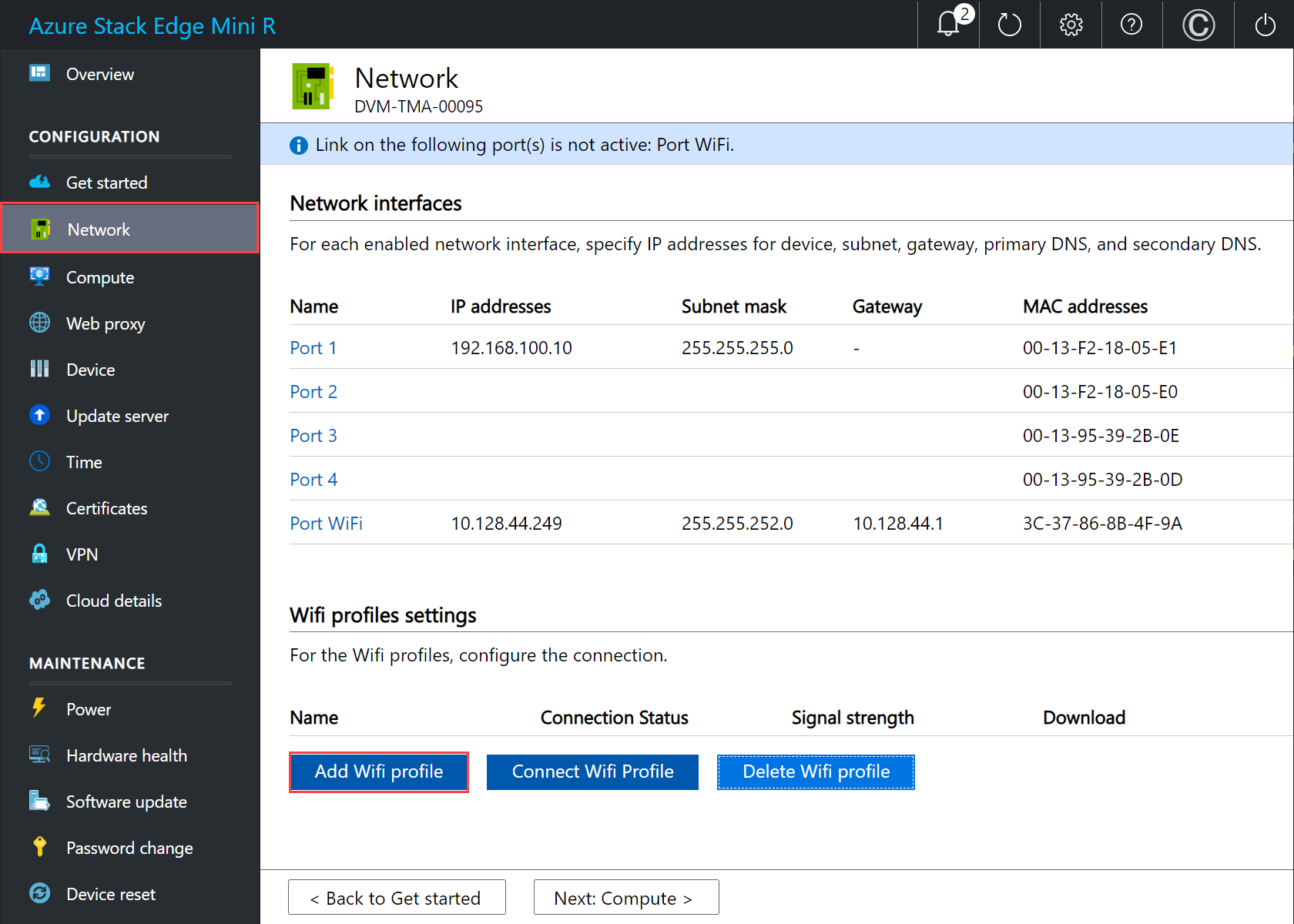

  6. 選取 [新增 Wi-Fi 設定檔]，然後上傳您的 Wi-fi 設定檔。

    Local web UI

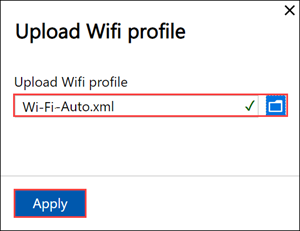

    無線網路設定檔包含 SSID (網路名稱)、密碼金鑰和連線到無線網路的安全性資訊。 您可以從網路管理員取得環境的 Wi-Fi 設定檔。

    Local web UI

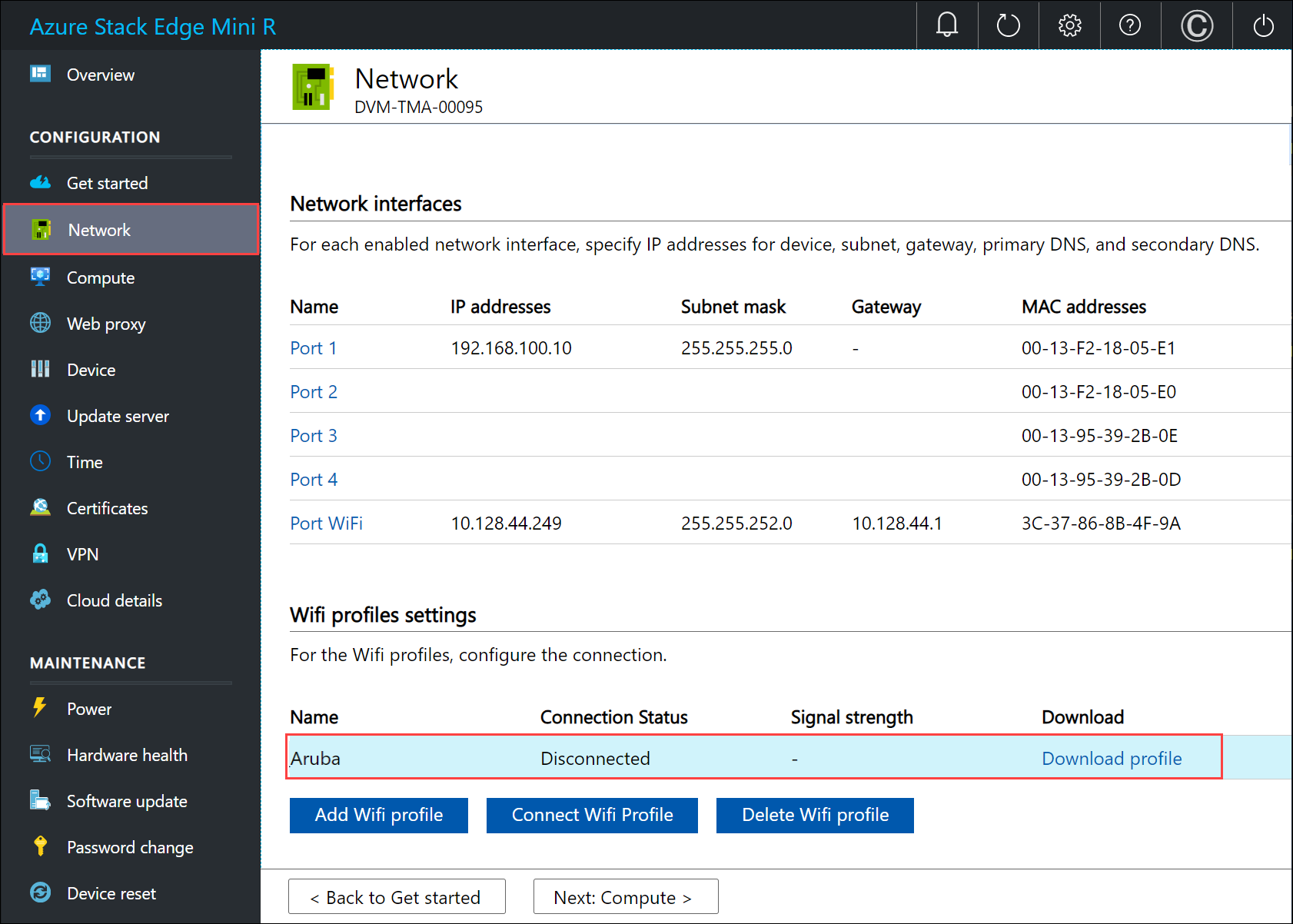

    新增設定檔後，Wi-Fi 設定檔的清單會更新以反映新的設定檔。 設定檔應該會將連線狀態顯示為中斷連線。

    Local web UI

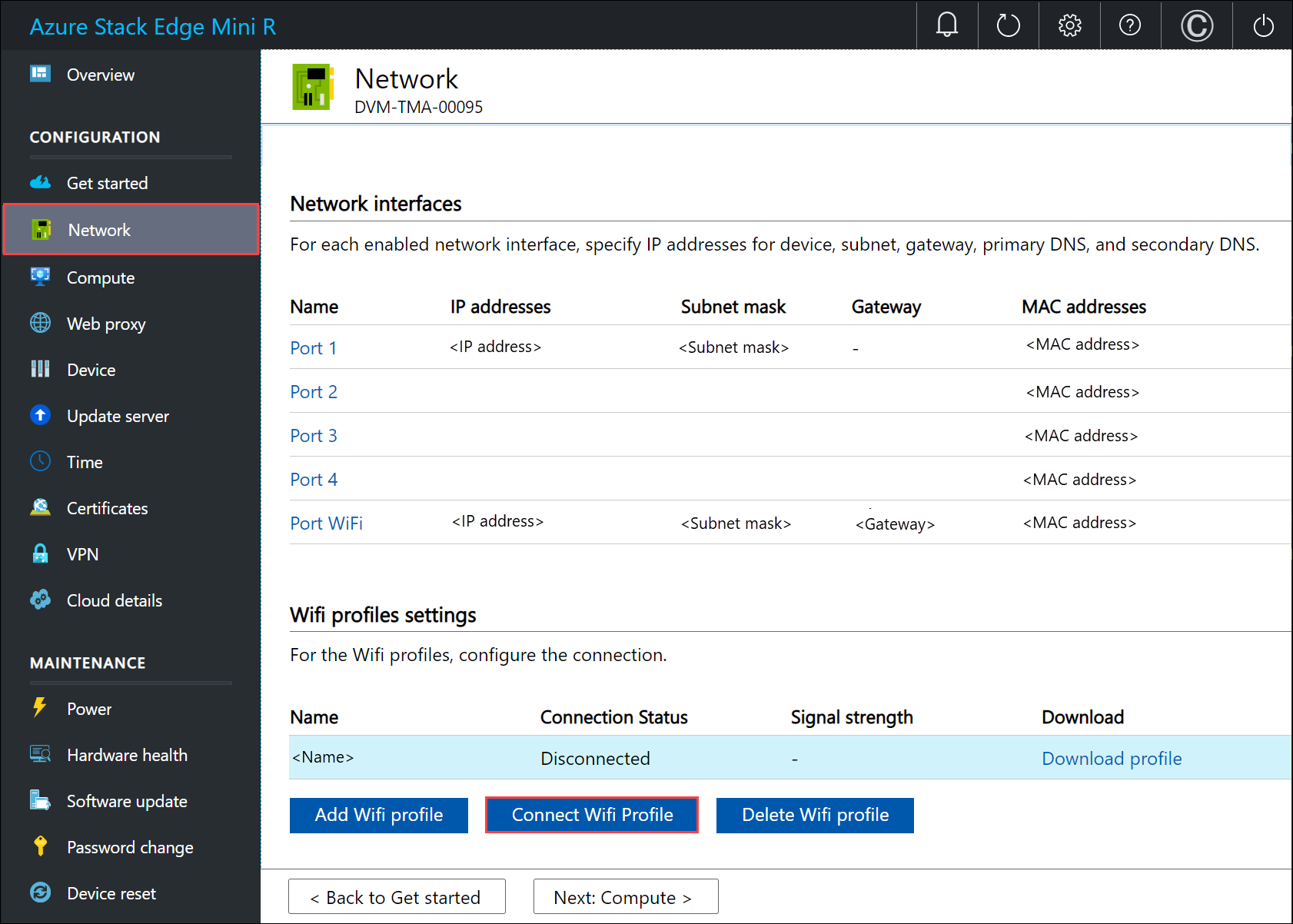

  7. 成功載入無線網路設定檔後，請連線到此設定檔。 選取 [連線到 Wi-Fi 設定檔]。

    Local web UI

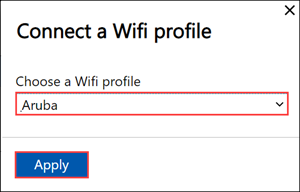

  8. 選取您在上一個步驟中新增的 Wi-Fi 設定檔，然後選取 [套用]。

    Local web UI

    連線狀態應該更新為已連線。 信號強度會更新以指出信號品質。

    Local web UI

    注意

    若要傳輸大量資料，建議您使用有線連線，不要使用無線網路。

  9. 從膝上型電腦中斷裝置上連接埠 1 的連線。

  10. 進行網路設定時，請牢記下列事項：

    • 如果您的環境中啟用了 DHCP，則會自動設定網路介面。 系統會自動指派 IP 位址、子網路、閘道 和 DNS。
    • 如果未啟用 DHCP，您可以視需要指派靜態 IP。
    • 您可以將網路介面設定為 IPv4。
    • Azure Stack Edge 不支援網路介面卡 (NIC) 小組或連結彙總。
    • 任何連接埠的序號都會對應到節點序號。 若為 K 系列裝置，則只會顯示一個序號。

    注意

    • 我們建議您不要將網路介面的本機 IP 位址從靜態切換成 DCHP，除非您有另一個連接到裝置的 IP 位址。 如果使用一個網路介面並切換至 DHCP，就無法判斷 DHCP 位址。 如果您想要變更為 DHCP 位址，請等到裝置已向服務註冊之後再變更。 然後，您就可以在您服務的 Azure 入口網站中於 [裝置屬性] 中檢視所有介面卡的 IP。
    • 如果您需要從外部網路連線到您的裝置，請參閱讓裝置可從外部網路存取以取得其他網路設定。

在您設定並套用網路設定後，請選取 [下一步: 計算] 以設定計算網路。

啟用計算網路

請遵循下列步驟來啟用計算和設定計算網路。

  1. 在計算頁面上，選取您想要為計算啟用的網路介面。

    Compute page in local UI 2

  2. 在網路設定對話方塊中，選取 [啟用]。 啟用計算時，系統會在您的裝置上建立該網路介面的虛擬交換器。 虛擬交換器會用於裝置上的計算基礎結構。

  3. 指派 Kubernetes 節點 IP。 這些靜態 IP 位址可供計算 VM 使用。

    針對 n 個節點裝置，系統會使用開始和結束 IP 位址，為計算 VM 提供最少「n + 1」個 IPv4 位址 (或更多) 的連續範圍。 假設 Azure Stack Edge 是 1 個節點的裝置，則至少會提供 2 個連續的 IPv4 位址。

    重要

    Azure Stack Edge 上的 Kubernetes 會針對 Pod 使用 172.27.0.0/16 子網路，並針對服務使用 172.28.0.0/16 子網路。 請確定您的網路中未使用這些子網路。 如果您的網路中已使用這些子網路，您可以從裝置的 PowerShell 介面執行 Set-HcsKubeClusterNetworkInfo Cmdlet，以變更這些子網路。 如需詳細資訊，請參閱變更 Kubernetes 的 Pod 和服務子網路。

  4. 指派 Kubernetes 外部服務 IP。 這些也是負載平衡的 IP 位址。 這些連續的 IP 位址可供您想要在 Kubernetes 叢集外部公開的服務使用，而且您可以根據公開的服務數目來指定靜態 IP 範圍。

    重要

    強烈建議您為 Azure Stack Edge Mini R 中樞服務指定最少 1 個 IP 位址，以存取計算模組。 接著，您可以針對需要從叢集外部存取的其他服務/IoT Edge 模組 (每個服務/模組 1 個)，選擇性地指定其他 IP 位址。 您稍後可以更新服務 IP 位址。

  5. 選取套用。

    Compute page in local UI 3

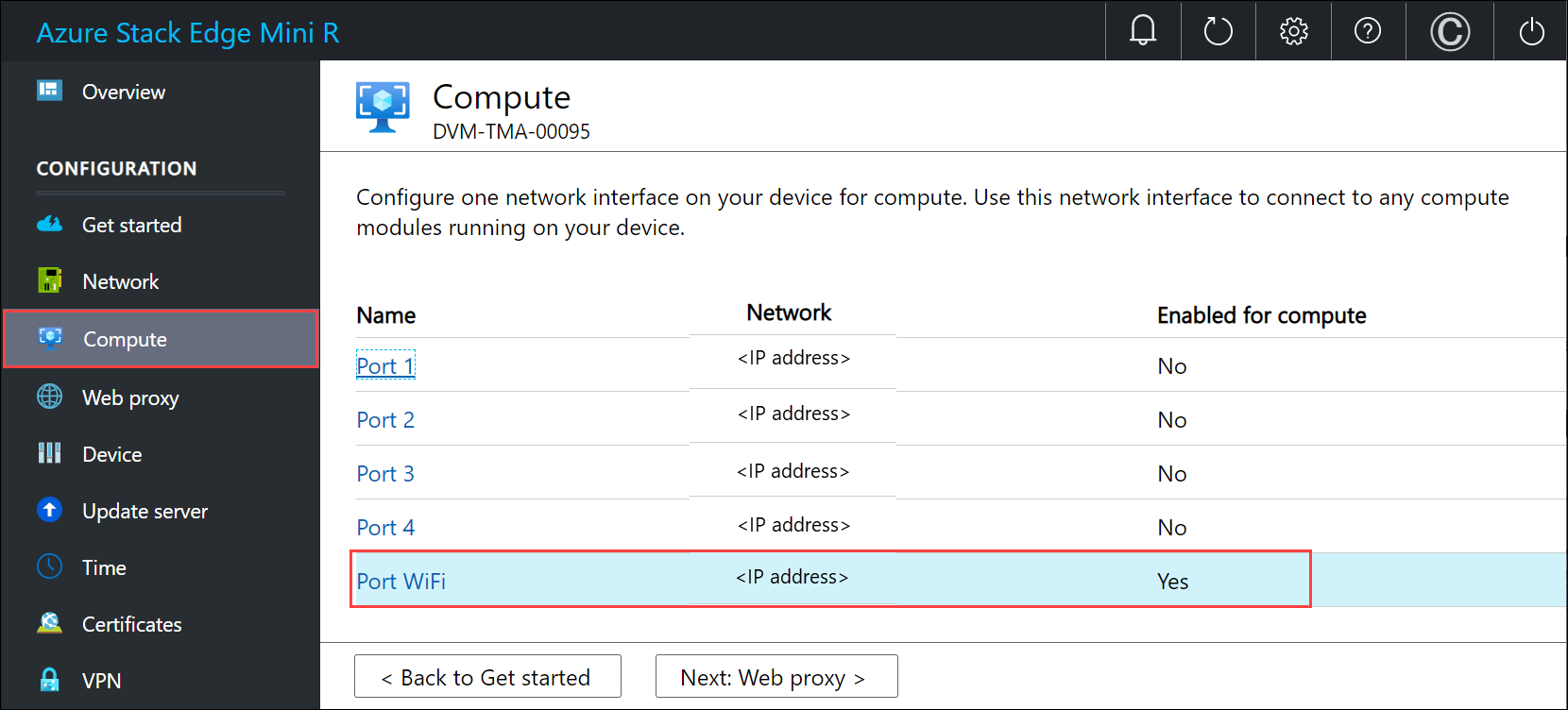

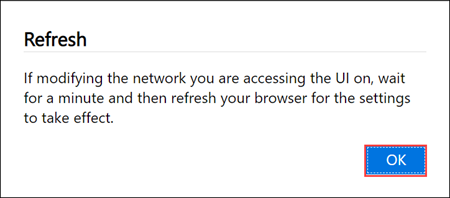

  6. 系統需要幾分鐘才會套用組態，建議您重新整理瀏覽器。 您可以看到系統已啟用指定的連接埠以執行計算。

    Compute page in local UI 4

    選取 [下一步: Web Proxy] 以設定 Web Proxy。

設定 Web Proxy

這是選用設定。

重要

不支援 Proxy 自動設定 (PAC) 檔案。 PAC 檔案會定義網頁瀏覽器和其他使用者代理程式如何自動選擇適當的 Proxy 伺服器 (存取方法) 來擷取指定的 URL。 嘗試攔截和讀取所有流量 (然後以自己的憑證重新簽署所有內容) 的 Proxy 不受系統相容，因為 Proxy 的憑證不受信任。 透明 Proxy 通常會與 Azure Stack Edge Mini R 搭配運作。不支援非透明的 Web Proxy。

  1. 在 Web Procy 設定頁面上，採取下列步驟：

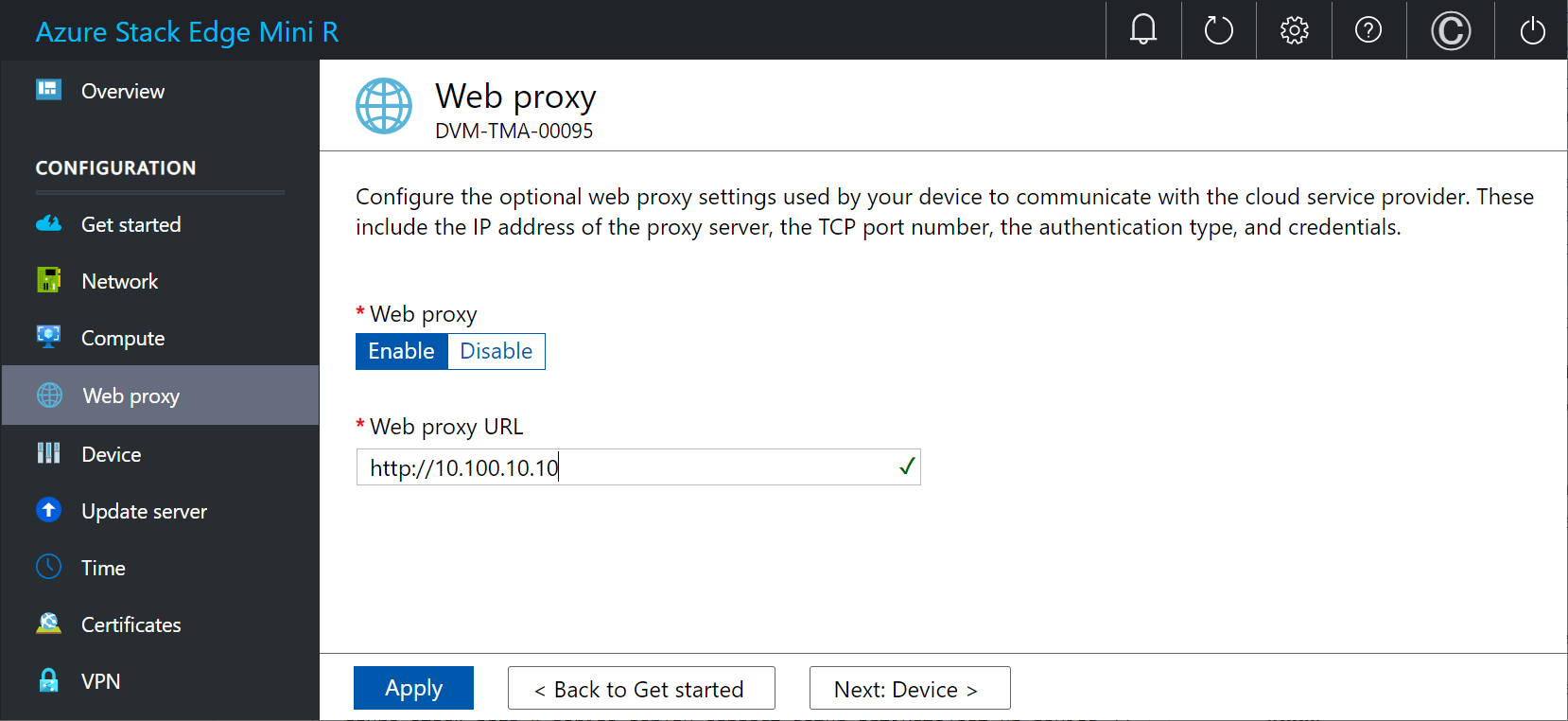

    1. 在 [Web proxy URL] 方塊中，以下列格式輸入 URL：http://host-IP address or FQDN:Port number。 此處不支援 HTTPS URL。

    2. 若要驗證並套用所設定的 Web Proxy 設定，請選取 [套用]。

    Local web UI

  2. 套用設定之後，請選取 [下一步: 裝置]。

下一步

在本教學課程中，您已了解：

  • 必要條件
  • 設定網路
  • 啟用計算網路
  • 設定 Web Proxy

若要了解如何設定您的 Azure Stack Edge Mini R 裝置，請參閱：

進行裝置設定
