教學課程:安裝 Azure Stack Edge Pro 2

本教學課程說明如何安裝 Azure Stack Edge Pro 2 實體裝置。 安裝程式牽涉到拆包、機架掛接和纜線裝置。

安裝可能需要大約兩個小時才能完成。

本教學課程說明如何安裝雙節點 Azure Stack Edge Pro 2 裝置叢集。 安裝程式牽涉到拆包、機架掛接和纜線裝置。

安裝可能需要大約 2.5 到 3 小時才能完成。

在本教學課程中,您會了解如何:

  • 解除封裝裝置
  • 機架掛接裝置
  • 為裝置連接纜線

必要條件

安裝實體裝置的必要條件如下:

針對 Azure Stack Edge 資源

開始之前,請確定:

  • 您已完成準備部署 Azure Stack Edge Pro 2 中的所有 步驟。
    • 您已建立 Azure Stack Edge 資源來部署裝置。
    • 您已產生啟用金鑰,以使用 Azure Stack Edge 資源啟動您的裝置。

針對 Azure Stack Edge Pro 2 實體裝置

部署裝置之前:

  • 請確定裝置安全地放在一般、穩定且平整的工作介面上。
  • 確認您想要設定的網站具有:
    • 來自獨立來源的標準 AC 電源。

      -或-

    • 具有不斷電供應系統供應器(UPS)的電源分配單位(PDU)。

    • 您想要掛接裝置的機架上可用的 2U 插槽。 如果您想要掛牆掛接裝置,您應該會在想要掛接裝置的牆上或辦公桌上識別出空間。

針對資料中心的網路

在開始之前:

  • 檢閱部署 Azure Stack Edge Pro 2 的網路需求,並依需求設定資料中心網路。 如需詳細資訊,請參閱 Azure Stack Edge Pro 2 網路需求

  • 請確定最小網際網路頻寬為 20 Mbps,以達到裝置的最佳運作。

解除封裝裝置

此裝置隨附于單一方塊中。 完成下列步驟以解除封裝您的裝置。

  1. 將方塊放在平面的平面上。
  2. 檢查箱子和包裝泡沫是否有粉碎、切割、水損或任何其他明顯的損壞。 如果箱子或包裝嚴重損壞,請勿開啟。 請連絡Microsoft 支援服務,協助您評估裝置是否正常運作。
  3. 將方塊解壓縮。 解壓縮方塊之後,請確定您有:
    • 一個單一主機殼 Azure Stack Edge Pro 2 裝置。

    • 一條電源線。

    • 一個包裝的邊框。

    • 配件箱中有一對封裝的 Wi-Fi 天線。

      注意

      配件盒包含 Wi-Fi 天線,但 Azure Stack Edge 裝置不支援 Wi-Fi 功能。 不應該使用天線。

    • 一個封裝掛接配件,可能是:

      • 4 柱式機架滑軌,或
      • 2 柱式機架投影片,或
      • 牆架(可以分開包裝)。
    • 安全、環境和法規資訊手冊。

此裝置隨附于兩個方塊中。 完成下列步驟以解除封裝您的裝置。

  1. 將方塊放在平面的平面上。
  2. 檢查箱子和包裝泡沫是否有粉碎、切割、水損或任何其他明顯的損壞。 如果箱子或包裝嚴重損壞,請勿開啟。 請連絡Microsoft 支援服務,協助您評估裝置是否正常運作。
  3. 將方塊解壓縮。 解除包裝方塊之後,請確定每個方塊中有下列專案:
    • 一個單一主機殼 Azure Stack Edge Pro 2 裝置。

    • 一條電源線。

    • 一個包裝的邊框。

    • 配件箱中有一對封裝的 Wi-Fi 天線。

      注意

      配件盒包含 Wi-Fi 天線,但 Azure Stack Edge 裝置不支援 Wi-Fi 功能。 不應該使用天線。

    • 一個封裝掛接配件,可能是:

      • 4 柱式機架滑軌,或
      • 2 柱式機架投影片,或
      • 牆架(可以分開包裝)。
    • 安全、環境和法規資訊手冊。

如果您未收到此處所列的所有專案, 請連絡Microsoft 支援服務 。 下一個步驟是將裝置掛接在機架或牆上。

機架掛接裝置

您可以使用下列其中一個掛接配件掛接裝置:

  • 4 柱式機架掛接。
  • 2 柱式機架掛接。
  • 牆掛。

如果您收到 4 個機架掛接,請使用下列程式掛接您的裝置。 如需其他掛接配件,請參閱 使用 2 柱式機架掛 接或 掛接裝置在牆上 的機架。

如果您決定不掛接裝置,您也可以將它放在桌面或架子上。

必要條件

  • 開始之前,請務必閱讀 裝置的保管庫式指示
  • 開始在最接近機架主機殼底部的配置空間中安裝滑軌。
  • 針對鐵路掛接組態:
    • 您需要使用 10L M5 螺絲。 請確定這些包含在您的鐵路套件中。
    • 你需要菲力浦斯頭螺絲起子。

識別鐵路套件內容

找出安裝滑軌套件元件的元件:

  • 內部滑軌。
  • 裝置的底座。
  • 10L M5 螺絲。

安裝滑軌

  1. 移除內部滑軌。

    Diagram showing how to remove inner rail.

  2. 將中間滑軌往後推並滑。

    Diagram showing how to push and slide the middle rail.

  3. 將內部滑軌安裝到底座上。 請務必將內部鐵軌螺絲固定。

    Diagram showing how to install inner rail onto the device chassis using a 4-post rackmount accessory.

  4. 將外部滑軌和括弧元件修正到框架。 確定閂鎖與機架柱完全接合。

    Diagram showing how to fix the outer rail.

    Diagram showing the front and rear bracket.

  5. 銜接底座以完成安裝。

    1. 拉中滑軌,使其完全延伸在鎖定位置。 確定球軸承保留器位於中間滑軌前方(參考圖 1 和 2)。
    2. 將底座插入中間滑軌(參考圖 3)。
    3. 一旦到達停止,拉並推送內部滑軌上的藍色釋放索引卷標(參考圖 4)。
    4. 一旦伺服器坐下,將底座的 M5 螺絲緊到滑軌(參考圖 5)。

    Diagram showing how to insert the chassis.

如果部署雙節點裝置叢集,請務必將裝置掛接在機架或牆上。

安裝擋板

將裝置掛接在機架上之後,請在裝置上安裝擋板。 貝澤爾作為裝置的保護面板。

  1. 在邊框右側找到兩個固定針腳,並在邊框左側找到兩個彈簧載入的針腳。

  2. 將夾子插入角度,固定針腳進入右機架耳孔中的孔。

  3. 將形狀的閂鎖推 [> 到右邊,將擋板左側移到原地,然後釋放閂鎖,直到彈簧針與左機架耳孔的孔接觸。

    Mount the bezel

  4. 使用提供的安全性金鑰將擋板鎖到位。

    Lock the bezel

為裝置連接纜線

下列程序說明如何為您的 Azure Stack Edge Pro 2 裝置連接電源和網路纜線。

纜線檢查清單

開始對裝置進行纜線之前,您需要下列事項:

  • 您的 Azure Stack Edge Pro 2 實體裝置、已解除封裝,以及掛接機架。

  • 一根電源纜線(包含在裝置套件中)。

  • 使用 10G-BASET RJ-45 網路纜線 (CAT-5e 或 CAT-6) 連線到 Port1 和 Port2。 它們可以在 1Gb/秒或 10Gb/秒運作。

  • 每個要設定的數據網路介面 3 和埠 4 都有一個 100-GbE QSFP28 被動直接連接纜線(Microsoft 已驗證)。 以下是 QSFP28 DAC 連接器的範例:

    Example of a QSFP28 DAC connector

    如需支援纜線、模組和交換器的完整清單,請參閱 韌體相容產品

  • 存取一個電源分配單位。

  • 至少一個 100 GbE 網路交換器,以將數據連線到因特網的 10/1-GbE 或 100-GbE 網路介面。 至少必須在埠 2、埠 3 和埠 4 之間連接一個數據網路介面(具有 Azure 的連線能力)。

  • 一對Wi-Fi天線(包含在配件箱中)。

    注意

    配件盒包含Wi-Fi天線,但 Azure Stack Edge 裝置不支援Wi-Fi功能。 不應該使用天線。

開始對裝置進行纜線之前,您需要下列事項:

  • 您的兩個 Azure Stack Edge Pro 2 實體裝置已解除封裝,並掛接機架。

  • 每個裝置節點的一根電源纜線(包含在裝置套件中)。

  • 存取每個裝置節點的一個電源分配單位。

  • 每個裝置至少兩條 1 GbE RJ-45 網路纜線,以連線到埠 1 和埠2。 這些是您裝置上的兩個 10/1 GbE 網路介面。

  • 每個裝置上要設定的每個數據網路介面埠 3 和埠 4 的 100 GbE QSFP28 被動直接連接纜線(Microsoft 已驗證)。 所需的總數取決於您將部署的網路拓撲。 以下是範例 QSFP28 DAC 連接器:

    Example of a QSFP28 DAC connector

    如需支援纜線、模組和交換器的完整清單,請參閱 韌體相容產品

  • 至少一個 100 GbE 網路交換器,以將 1-GbE 或 100 GbE 網路介面連線到因特網,以取得每個裝置的數據。

  • 一對Wi-Fi天線(包含在配件箱中)。

    注意

    配件盒包含Wi-Fi天線,但 Azure Stack Edge 裝置不支援Wi-Fi功能。 不應該使用天線。

注意

Azure Stack Edge Pro 2 裝置應該連線到數據中心網路,以便從數據源伺服器內嵌數據。

裝置前端面板

在您的裝置上:

  • 前端面板具有磁碟驅動器和電源按鈕。 前端面板具有:

    • 裝置前面有六個磁碟插槽。
    • 根據特定硬體組態,在 6 個可用位置中有 2、4 或 6 個數據磁碟。

    Disks and power button on the front plane of a device

裝置背板

在您的裝置上:

  • 後平面具有:

    • 四個網路介面:

      • 兩個 10/1-Gbps 介面,埠 1 和埠 2。
      • 兩個 100-Gbps 介面,埠 3 和埠 4。
    • 基礎板管理控制器(BMC)。

    • 一張對應至兩個高速埠和兩個內建 10/1-GbE 埠的網路卡:

      • Intel 乙太網路 X722 網路適配器 - 埠 1、埠 2。
      • Mellanox 雙埠 100 GbE 連線 X-6 Dx 網路適配器 - 埠 3,埠 4。
    • 兩個Wi-Fi Sub微型版本 A (SMA) 連接器位於PCIe卡插槽的面板上,位於埠3和埠4下方。 Wi-Fi 天線安裝在這些連接器上。

    • 兩個、一個或沒有圖形處理單位(GPU)。

    Diagram that shows ports on the back plane of a device.

電源纜線

請遵循下列步驟為您的裝置連接電源:

  1. 識別裝置背面的各種埠。
  2. 找出裝置前端的磁碟插槽和電源按鈕。
  3. 連線 電源線到機箱中的 PSU。
  4. 將電源線連接到電源分配單元(PDU)。
  5. 按下電源按鈕以開啟裝置。

請遵循下列步驟為您的裝置連接電源:

  1. 識別每個裝置背面的各種埠。
  2. 找出每個裝置前端的磁碟插槽和電源按鈕。
  3. 連線 每個裝置機箱中的 PSU 電源線。
  4. 將兩個裝置的電源線連接到兩個不同的電源分配單元(PDU)。
  5. 按下前面板上的電源按鈕,以開啟這兩個裝置。

網路纜線

請遵循下列步驟為您的裝置連接網路纜線:

  1. 連線 10/1-GbE 網路介面 1 到用來設定實體裝置的電腦。 埠 1 用於裝置的初始設定。

    注意

    如果直接將計算機連線到您的裝置(不需要通過交換器),請使用交叉纜線或 USB 乙太網路卡。

  2. 連線 一或多個埠 2、埠 3、埠 4 到數據中心網路/因特網。

    • 如果連接埠 2,請使用 1-GbE RJ-45 網路纜線。
    • 針對 100 GbE 網路介面,請使用 QSFP28 被動直接連接纜線(內部測試)。

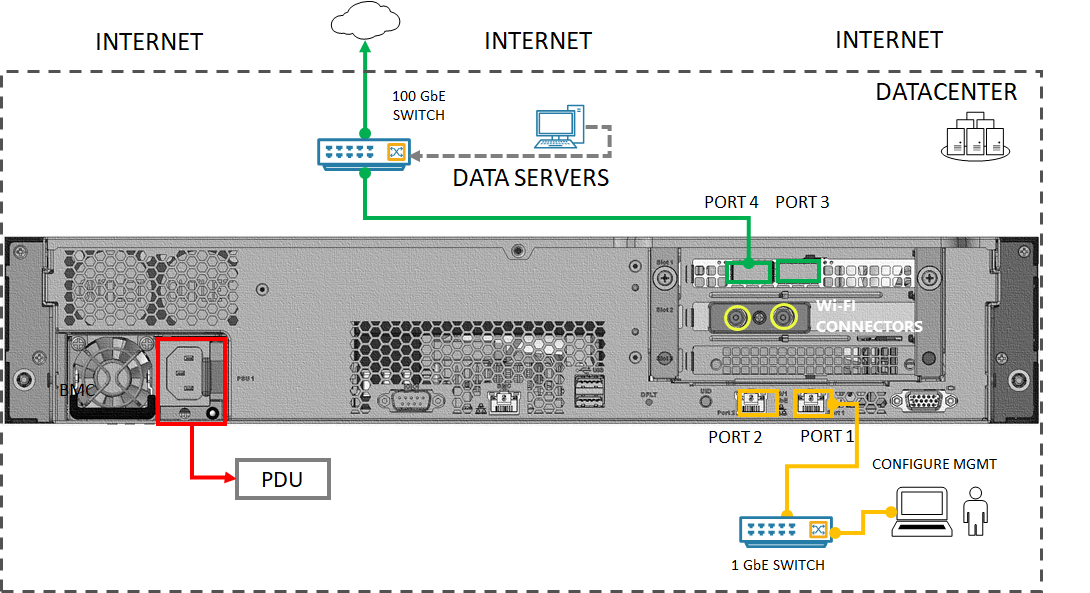

    纜線裝置的後平面如下所示:

    Back plane of a cabled device

    注意

    Azure Stack Edge 裝置不支援使用 USB 埠連線任何外部裝置,包括鍵盤和監視器。

這兩個節點的裝置可以透過下列不同的方式進行設定:

  • 沒有參數
  • 使用外部參數

下列各節將說明這些組態。 如需何時使用這些組態的詳細資訊,請參閱 支援的網路拓撲

無開關

當高速交換器無法使用時,會使用此組態。

為您的裝置連接纜線,如下圖所示:

Diagram showing cabling scheme for Switchless network topology.

  1. 連線 每一個節點上的埠 1,使用乙太網路交叉纜線或 USB 乙太網路卡來設定裝置的初始設定。

  2. 連線 每個節點上的埠 2,透過 1 GbE RJ-45 網路纜線,連線到 1 GbE 交換器。 如果有的話,也可以使用 10-GbE 交換器。

  3. 連線 一個裝置上的埠 3 直接 (沒有切換) 到另一個裝置節點上的埠 3。 使用 QSFP28 被動直接連接纜線(內部測試)進行連接。

  4. 連線 一個裝置上的埠 4 直接 (沒有切換) 到另一個裝置節點上的埠 4。 使用 QSFP28 被動直接連接纜線(內部測試)進行連接。

    注意

    Azure Stack Edge 裝置不支援使用 USB 埠連線任何外部裝置,包括鍵盤和監視器。

使用外部參數

此設定用於網路函式管理員 (NFM) 工作負載部署,而且需要 10 GbE 高速交換器。

為您的裝置連接纜線,如下圖所示:

Diagram showing cabling scheme when using network topology with external switches.

  1. 連線 每一個節點上的埠 1,以使用交叉纜線或 USB 乙太網路卡,針對裝置的初始設定使用 USB 乙太網路卡。
  2. 連線 每個節點上的埠 2,透過 10 GbE RJ-45 網路纜線將 10-GbE 高速交換器連線至 10 GbE。 必須使用高速開關。
  3. 埠 3 和埠 4 會保留給 NFM 工作負載部署,而且必須據以連線。

下一步

在本教學課程中,您已了解如何:

  • 解除封裝裝置
  • 機架裝置
  • 為裝置連接纜線

前進到下一個教學課程,以瞭解如何連線到您的裝置。
