教學課程: 使用資料箱匯入資料以作為 Azure 中的受控磁碟

本教學課程示範如何使用 Azure 資料箱,將內部部署 VHD 移轉到 Azure 中的受控磁碟。 來自內部部署 VM 的 VHD 會複製到資料箱以作為分頁 Blob,並上傳至 Azure 以作為受控磁碟。 這些受控磁碟接著可以連結到 Azure VM。

在本教學課程中,您會了解如何:

  • 檢閱先決條件
  • 連線至資料箱
  • 將資料複製到資料箱

必要條件

在您開始前,請確定:

  1. 您已完成教學課程:設定 Azure 資料箱

  2. 您已收到資料箱,且入口網站中的訂購狀態為 [已交付]

  3. 您已連線至高速網路。 強烈建議您具有至少一個 10 GbE 的連線。 如果無法使用 10 GbE 連線,請使用 1 GbE 資料連結,但是複製速度會受到影響。

  4. 您已檢閱:

  5. 在確認資料箱將您的資料移轉至 Azure 儲存體之前,您保留了一份來源資料複本。

連線至資料箱

根據指定的資源群組,資料箱會針對每個相關聯的資源群組建立一個共用。 例如,如果 mydbmdrg1mydbmdrg2 是在下訂單時所建立的,就會建立下列共用:

  • mydbmdrg1_MDisk
  • mydbmdrg2_MDisk

在每個共用內,會建立下列三個對應到您儲存體帳戶中容器的資料夾。

  • 進階 SSD
  • 標準 HDD
  • 標準 SSD

下表顯示您資料箱上共用的 UNC 路徑。

連線通訊協定 共用的 UNC 路徑
SMB \\<DeviceIPAddress>\<ResourceGroupName_MDisk>\<PremiumSSD>\file1.vhd
\\<DeviceIPAddress>\<ResourceGroupName_MDisk>\<StandardHDD>\file2.vhd
\\<DeviceIPAddress>\<ResourceGroupName_MDisk>\<StandardSSD>\file3.vhd
NFS //<DeviceIPAddress>/<ResourceGroup1_MDisk>/<PremiumSSD>/file1.vhd
//<DeviceIPAddress>/<ResourceGroupName_MDisk>/<StandardHDD>/file2.vhd
//<DeviceIPAddress>/<ResourceGroupName_MDisk>/<StandardSSD>/file3.vhd

根據您是否使用 SMB 或 NFS 來連線到資料箱共用而定,連線的步驟會有所不同。

注意

此功能不支援透過 REST 連線。

透過 SMB 連線至資料箱

如果使用 Windows Server 主機電腦,請依照下列步驟來連線至資料箱。

  1. 第一個步驟是驗證並啟動工作階段。 移至 [連線並複製]。 按一下 [取得認證],以取得與您資源群組相關聯之共用的存取認證。 您也可以在 Azure 入口網站,從 [裝置詳細資料] 中取得存取認證。

    注意

    適用於受控磁碟之所有共用的認證均完全相同。

    線上和複製、取得共享認證

  2. 從 [存取共用及複製資料] 對話方塊中,複製共用的使用者名稱密碼。 按一下 [確定]

    線上和複製、複製共享認證

  3. 若要從主機電腦存取與您的資源 (在下列範例中為 mydbmdrg1) 相關聯的共用,請開啟命令視窗。 在命令提示字元中,輸入:

    net use \\<IP address of the device>\<share name> /u:<user name for the share>

    您在此範例中的 UNC 共用路徑如下所示:

    • \\169.254.250.200\mydbmdrg1_MDisk
    • \\169.254.250.200\mydbmdrg2_MDisk
  4. 出現提示時,請輸入共用的密碼。 下列範例說明如何透過前述命令連線至共用。

    C:\>net use \\169.254.250.200\mydbmdrgl_MDisk /u:mdisk
    Enter the password for 'mdisk' to connect to '169.254.250.200':
    The command completed successfully.
    C: \>

  5. 按 Windows + R。在 [執行] 視窗中,指定 \\<device IP address>\<ShareName>。 按一下 [確定] 以開啟檔案總管。

    透過 檔案總管 連線至共用

    您現在應該會在每個共用內看到下列預先建立的資料夾。

    透過共用 檔案總管 資料夾連線至共用

透過 NFS 連線至資料箱

如果您使用 Linux 主機電腦,請執行下列步驟設定資料箱,以允許 NFS 用戶端的存取。

  1. 針對允許存取共用的用戶端提供其 IP 位址。 在本機 Web UI 中,移至 [連線並複製] 頁面。 在 [NFS 設定] 下方,按一下 [NFS 用戶端存取]

    設定 NFS 用戶端存取

  2. 提供 NFS 用戶端的 IP 位址,然後按一下 [新增]。 您可以重複此步驟,以設定多個 NFS 用戶端的存取。 按一下 [確定]

    設定 NFS 用戶端 IP 位址

  3. 確定 Linux 主機電腦已安裝NFS 用戶端的支援版本。 針對您的 Linux 發行版本,請使用特定版本。

  4. 安裝 NFS 用戶端之後,請使用下列命令將 NFS 共用掛接在您的資料箱裝置上:

    sudo mount <Data Box device IP>:/<NFS share on Data Box device> <Path to the folder on local Linux computer>

    下列範例說明如何透過 NFS 連線至資料箱共用。 資料箱裝置 IP 為 169.254.250.200,共用 mydbmdrg1_MDisk 會掛接在 ubuntuVM 上,掛接點為 /home/databoxubuntuhost/databox

    sudo mount -t nfs 169.254.250.200:/mydbmdrg1_MDisk /home/databoxubuntuhost/databox

將資料複製到資料箱

當您連線至資料伺服器之後,下一個步驟是複製資料。 VHD 檔案會複製到暫存的儲存體帳戶以作為分頁 Blob。 分頁 Blob 接著會轉換為受控磁碟並移至資源群組。

開始複製資料之前,請先檢閱下列考量:

  • 一律將 VHD 複製到其中一個預先建立的資料夾。 如果您在這些資料夾外部或您所建立的資料夾中複製 VHD,就會將 VHD 上傳至 Azure 儲存體帳戶以作為分頁 Blob,而非受控磁碟。
  • 只能上傳固定的 VHD 來建立受控磁碟。 不支援 VHDX 檔案或動態和差異 VHD。
  • 在所有預先建立的資料夾之間,您在一個資源群組中只能有一個具指定名稱的受控磁碟。 這表示上傳至預先建立資料夾的 VHD 應具備唯一名稱。 請確定指定的名稱不會與資源群組中現有的受控磁碟相符。
  • 檢閱 Azure 物件大小限制中的受控磁碟限制。

根據您要透過 SMB 還是 NFS 連線,您可以使用:

等待複製作業完成。 請確定複製作業已完成且未出現任何錯誤,然後再進行下一個步驟。

線上和複製頁面上沒有錯誤

如果複製流程中發生錯誤,請從 [連線並複製] 頁面中下載記錄。

  • 如果您複製的檔案並非 512 位元組規格,則不會將該檔案以分頁 Blob 形式上傳至您的暫存儲存體帳戶。 您將在記錄中看到錯誤。 移除檔案,並複製 512 位元組規格的檔案。

  • 如果您複製了具完整名稱的 VHDX (不支援這些檔案),則將在記錄中看到錯誤。

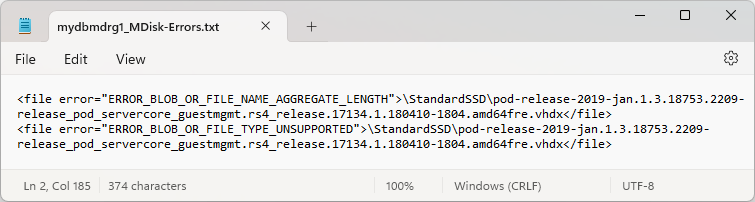

    [連線和複製] 頁面中的記錄檔錯誤

    繼續下一個步驟之前,請先解決錯誤。

為了確保資料完整性,在複製資料時會計算內嵌的總和檢查碼。 複製完成後,請確認您的裝置上已使用的空間和可用空間。

確認儀錶板上的可用和已使用空間

複製作業完成後,您就可以移至 [準備寄送]

下一步

在本教學課程中,您已了解 Azure 資料箱的相關主題,像是:

  • 檢閱先決條件
  • 連線至資料箱
  • 將資料複製到資料箱

請繼續進行下一個教學課程,了解如何將資料箱送回給 Microsoft。
