教程：連接纜線並連線到 Azure Data Box

本教學課程說明如何連接、連接及開啟您的 Azure 數據箱。

在本教學課程中，您將瞭解如何：

連接資料箱的纜線
連線至資料箱

先決條件

在您開始前，請確定：

您已建立 Azure 資料箱的訂單。
- 針對匯入訂單，請參閱教學課程：訂購 Azure 資料箱。
- 如需匯出訂單，請參閱教學課程：訂購 Azure 數據箱
您已收到數據箱，入口網站中的訂單狀態為 [已傳遞]。
- 黏貼到裝置目前標籤下的透明袋中有出貨標籤。請妥善保存此標籤，因為您將使用它來退貨。
- 歐洲某些地區可能會收到以盒子包裝的裝置。請務必打開設備包裝，並保留用於退貨的箱子。
您已檢閱數據箱安全指導方針。
您收到一條用於 120 TB 或 525 TB 儲存裝置的接地電源線。
您有一部主機電腦，其中包含要複製到資料箱的資料。您的主機電腦必須符合下列條件：
- 執行支援的作業系統。
- 連線至高速網路。建議您具有至少一個 100 GbE 的連線。如果無法使用 100 GbE 連線，則可以使用 10 GbE 或 1 GbE 資料連結，但是複製速度會受到影響。
您必須能夠進入放置資料箱所在的平坦表面。如果您想要將裝置放在標準機架上，您的資料中心機架中需要有 7U 插槽。您可以將裝置平放或垂直放置在機架中。
您具有下列纜線，可將您的資料箱連線至主機電腦。這些是建議的纜線，不過，下一代裝置也會使用 10G 纜線。
- 2 x 10G-BaseT RJ-45 纜線 (CAT-5e 或 CAT6)
- 2 x 100-GbE QSFP28 被動直連纜線 (搭配 DATA 1、DATA 2 網路介面使用)
這很重要

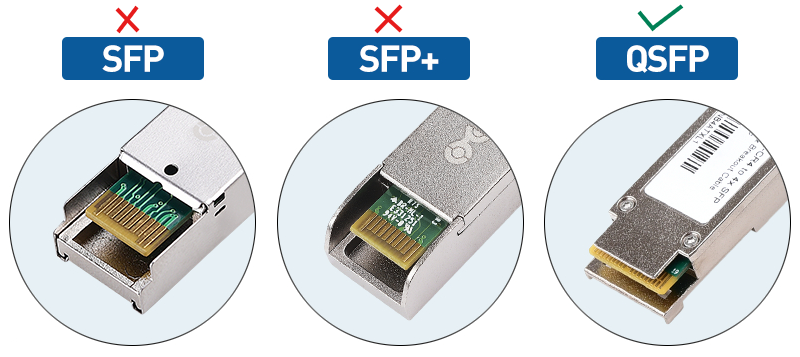

- 資料箱下一代 120 TB 和 525 TB 裝置會使用 QSFP28 纜線 (例如，Q28-PC01 100G DAC QSFP28 被動直連銅雙軸纜線)。
- 若要將 SFP+/SFP28 纜線連接到數據箱下一代裝置，請使用適當的適配卡。例如，QSFP 到 SFP+ 配接器包括 Mellanox MAM1Q00A-QSA 或 Cisco 100G QSFP28。
- 若要使用 Mellanox MAM1Q00A-QSA 配接器或其他相容的適配卡，將 QSFP28 裝置連線到 LC 光纖後端，您需要：
  - Mellanox MAM1Q00A-QSA Adapter，可將 QSFP28 連接埠轉換成 SFP+ 或 SFP28 插槽。
  - 符合 LC 光纖主幹的相容光學 SFP+ 或 SFP28 收發器（例如，SFP+ SR 適用於多模光纖，SFP+ LR 適用於單模光纖）。
  - LC 光纖纜線，將收發器連接到光纖主幹。

將裝置接上纜線

執行下列步驟來連接您的裝置纜線。

檢查裝置是否有任何竄改的證據，或任何其他明顯的損壞。如果裝置遭到竄改或嚴重損壞，請勿繼續。請立即連絡 Microsoft 客戶支持，以協助您評估裝置是否運作正常，以及是否需要寄送一個替換裝置。
將裝置傳輸至您想要開啟電源的位置。將裝置放在平面上。裝置也可以放在標準機架架上。
連接電源和網路纜線。在常用的組態中，連線裝置的後擋板如下所示。視您的環境而定，您可以從其他纜線選項中選擇。
1. 將電源纜線連接到標示的電源輸入位置。電源纜線的另一端應該連接到電源分配單元。
2. 使用 RJ-45 CAT 6 纜線連接一端的 MGMT 連接埠，以及另一端的膝上型電腦。
3. 使用 RJ-45 CAT 6A 纜線在一端連接到 DATA 3 連接埠。如果您透過 RJ-45 CAT 6A 纜線連線，則 DATA 3 會設定為 100 GbE；如果您透過 RJ-45 CAT 6 纜線連線，則會設定為 10/1 GbE。
4. 根據您要用於數據傳輸的網路介面，最多使用兩條 100-GbE QSFP28 纜線分別連接 DATA 1 和 DATA 2 端口。
5. 數據埠的纜線的另一端會透過 100-GbE 交換器連接到主電腦。
找出裝置前端作面板上的電源按鈕。開啟裝置。

您已建立 Azure 資料箱的訂單。
- 針對匯入訂單，請參閱教學課程：訂購 Azure 資料箱。
- 如需匯出訂單，請參閱教學課程：訂購 Azure 數據箱
您已收到數據箱，入口網站中的訂單狀態為 [已傳遞]。
- 目前的標籤下方的裝置上貼有一個透明袋子，其中裝有一個運送標籤。請妥善保管此標籤，因為您會用它來退回出貨。
- 歐洲某些地區可能會收到包裝在盒子中的裝置。請確定您拆封裝置，並保留用於寄回的盒子。
您已檢閱數據箱安全指導方針。
您已收到一條可用於 100 TB 儲存裝置的接地電源線。
您有一部主機電腦，用來將資料複製到 (匯入訂單) 或複製出 (匯出訂單) 資料箱。您的主機電腦必須符合下列條件：
- 執行支援的作業系統。
- 連線至高速網路。強烈建議您具有至少一個 10 GbE 的連線。如果無法使用 10 GbE 連線，則可以使用 1 GbE 資料連結，但複製速度會受到影響。
您必須能夠進入放置資料箱所在的平坦表面。如果您想要將裝置放在標準機架上，您的資料中心機架中需要有 7U 插槽。您可以將裝置平放或垂直放置在機架中。
您已購買下列纜線，將您的資料匣連接到主計算機。
- 一或多個 10 GbE SFP+ Twinax 銅或 SFP+ 光纖纜線（搭配 DATA 1、DATA 2 網路介面使用）。數據箱具有 Mellanox ConnectX-3® Pro EN Dual-Port 10GBASE-T Adapters w/ PCI Express 3.0 網路介面，因此與這個介面兼容的纜線應該能夠運作。例如，CISCO SFP-H10GB-CU3M 10GBASE-CU TWINAX SFP +3M 纜線用於內部測試。如需詳細資訊，請參閱 Mellanox 中支援的纜線和交換器清單。
- 一條 RJ-45 CAT 6 網路纜線（搭配 MGMT 網路介面使用）
- 一個 RJ-45 CAT 6A 或一個 RJ-45 CAT 6 網路纜線（分別使用 DATA 3 網路介面設定為 10 Gbps 或 1 Gbps）

為您的裝置連接纜線

執行下列步驟來連接您的裝置纜線。

檢查裝置是否有任何竄改的證據，或任何其他明顯的損壞。如果裝置遭到竄改或嚴重損壞，請勿繼續。請立即連絡Microsoft支援人員，幫助您確認裝置是否運作正常，以及是否需要寄送更換裝置。
將裝置傳輸至您想要開啟電源的位置。將裝置放在平面上。裝置也可以放在標準機架架上。

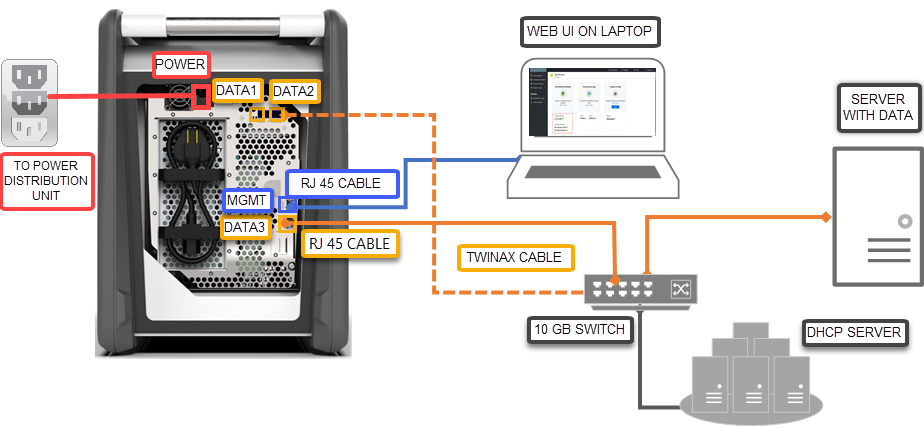

連接電源和網路纜線。常見配置之連接設備的背板如下所示。視您的環境而定，您可以從其他纜線選項中選擇。
1. 將電源纜線連接到標示的電源輸入位置。電源纜線的另一端應該連接到電源分配單元。
2. 使用 RJ-45 CAT 6 纜線，一端連接到 MGMT 埠，另一端連接到筆記型電腦。
3. 使用 RJ-45 CAT 6A 纜線在一端連接到 DATA 3 連接埠。如果您透過 RJ-45 CAT 6A 纜線連接，則 DATA 3 會設定為 10 GbE；如果您透過 RJ-45 CAT 6 纜線連接，則 DATA 3 會設定為 1 GbE。
4. 根據您想要連線以進行數據傳輸的網路介面，最多使用兩個 10 GbE SFP+ Twinax 銅或 SFP+ 光纖纜線，分別連接 DATA 1 和 DATA 2 連接埠。
5. 數據埠的纜線的另一端會透過 10-GbE 交換器連接到主電腦。

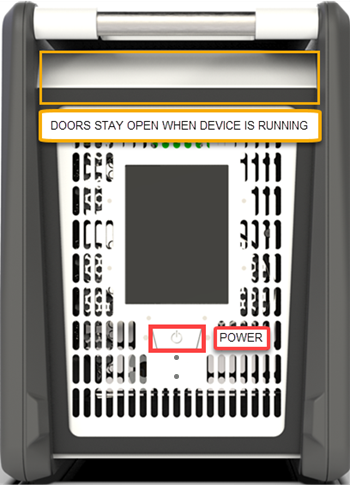

找出裝置前端作面板上的電源按鈕。開啟裝置。

連接到您的裝置

遵循下載和匯入憑證的步驟之後，請執行下列步驟，以使用本機 Web UI 和入口網站 UI 來設定您的裝置。從 Azure 入口網站下載的憑證可用來連線到 Web UI 和 Azure Blob 記憶體 REST API。

使用靜態 IP 位址 192.168.100.5 和子網路 255.255.255.0，在您要用來連接到裝置的膝上型電腦上設定乙太網路介面卡。
連接到裝置的 MGMT 連接埠，並經由 https://192.168.100.10. 存取其本機 Web UI 開啟裝置後最多可能需要 5 分鐘的時間。
您會看到本機 Web UI 的 登入頁面。確認設備的序列號碼在管理平台 UI 和本地 Web UI 中是否一致。此時裝置已鎖定。

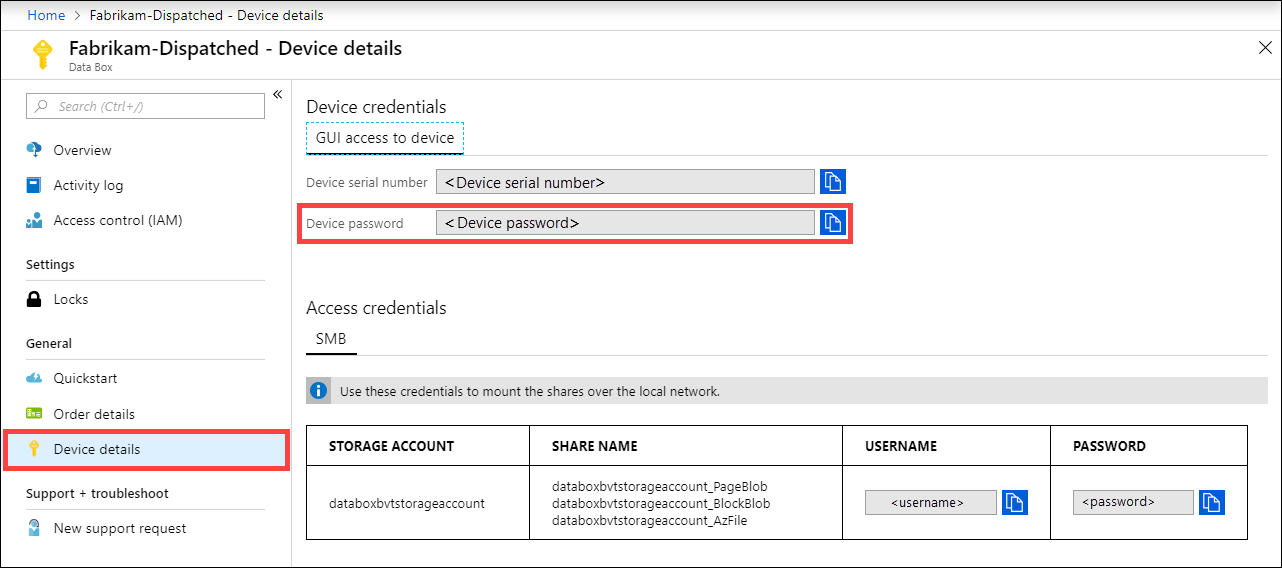

若要取得裝置密碼，請登入 Azure 入口網站，然後開啟您的訂單。移至 [一般] > [裝置詳細資料]。複製 [裝置密碼]。
提供您在上一個步驟中從 Azure 入口網站取得的裝置密碼，以登入裝置的本機 Web UI。按兩下 [登入]。

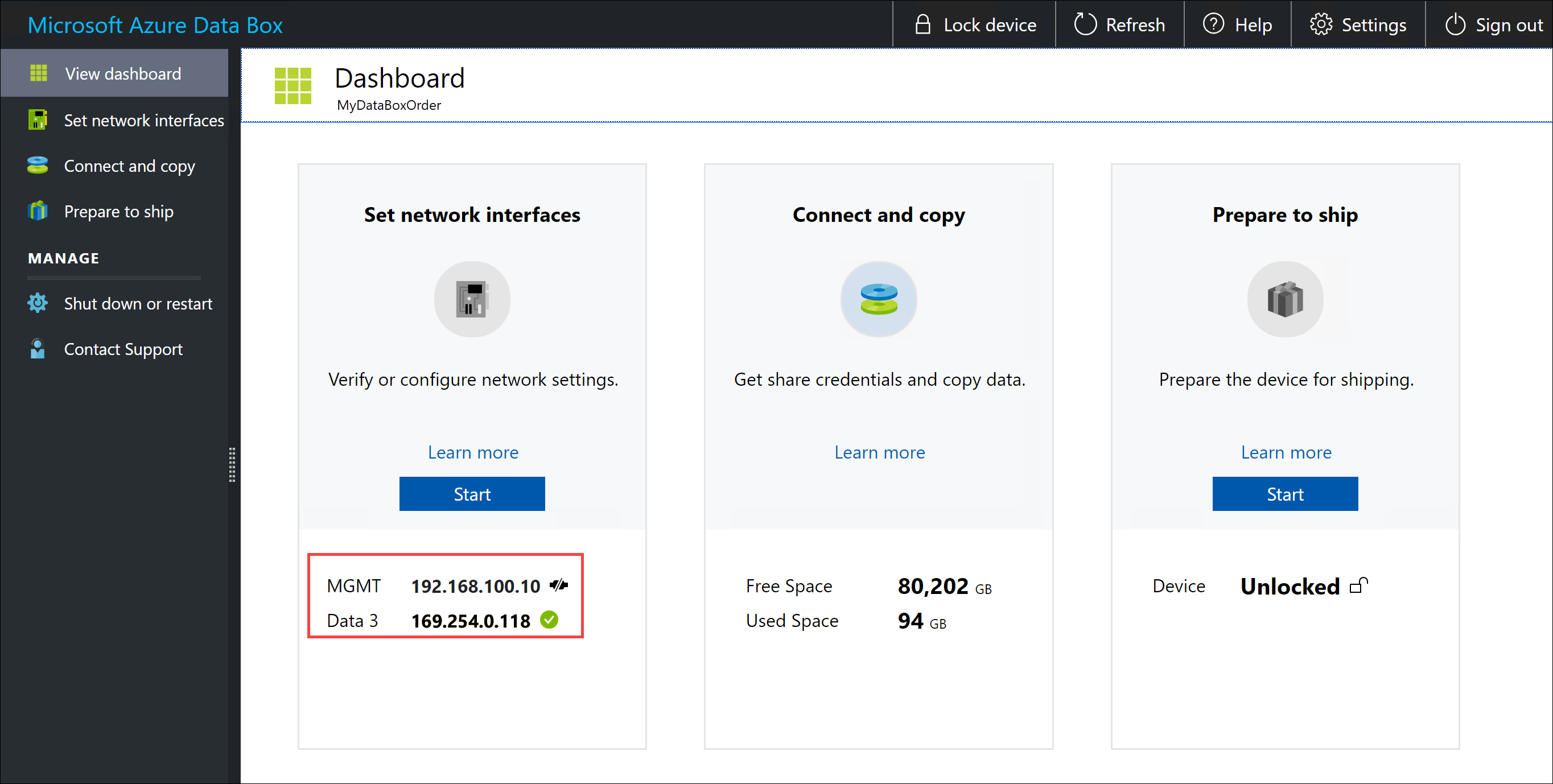

在 [儀錶板] 上，確定已設定網路介面。
- 如果您的環境中已啟用 DHCP，則會自動設定網路介面。
- 如果未啟用 DHCP，請移至 [ 設定網络介面]，並視需要指派靜態 IP。
