封包核心儀表板

  • 發行項

「封包核心儀表板」提供彈性方式，即時監視與部署相關的重要統計資料。 這些資料也可讓您檢視所引發警示的相關資訊，讓您快速回應新興問題。

封包核心儀表板是由「Grafana」提供，這是開放原始碼的計量分析和視覺效果套件。 如需詳細資訊，請參閱 Grafana 文件。

存取封包核心儀表板

提示

登入時，如果您在瀏覽器中看到連線不安全的警告，您可以使用自我簽署憑證來證明對本機監視工具的存取。 建議您遵循 修改月臺中的本機存取 設定，以設定由全域已知且受信任的憑證授權單位單位簽署的自訂 HTTPS 憑證。

Azure Active Directory

如果您啟用 Azure Active Directory 驗證，若要登入封包核心儀表板：

  1. 在瀏覽器中，輸入 HTTPs:// < local monitoring domain >/grafana，其中< 本機監視網域 >是您設定本機監視工具的功能變數名稱， (DNS) 進行本機監視 IP。
  2. 請遵循提示以您的帳號憑證登入。

本機使用者名稱和密碼

如果您啟用本機使用者名稱和密碼驗證，若要登入封包核心儀表板：

  1. 在您的瀏覽器中，輸入 HTTPs:// < local monitoring IP/grafana，其中本機監視 IP >> 是用來存取您在管理網路中設定之本機監視工具的 IP <位址。

    Grafana 登入頁面的螢幕擷取畫面，其中包含使用者名稱和密碼的欄位。

  2. 使用您的認證登入。

    如果您在安裝或升級封包核心實例之後第一次存取封包核心儀表板，您應該以預設的使用者名稱和密碼填入欄位。 之後，請按照提示設定下次登入起使用的新密碼。

    • 電子郵件或使用者名稱：admin
    • 密碼：admin

登入封包核心儀表板後，您可以將滑鼠停留在左側窗格的使用者圖示上，以存取登出或變更密碼的選項。

使用封包核心儀表板

我們會逐步解說使用封包核心儀表板前，您必須了解的一般概念和作業。 如果您需要使用 Grafana 的詳細資訊，請參閱 Grafana 文件。

儀表板

您可以存取下列封包核心儀表板：

提示

部分封包核心儀表板會根據封包核心執行個體是否支援 5G 或 4G 使用者設備 (UE)，顯示不同面板。

  • [概觀] 儀表板會顯示重要「關鍵效能指標」(KPI)，包括連線裝置的數量、輸送量，以及系統中引發的任何警示。

    封包核心 [概觀] 儀表板的螢幕擷取畫面。

    概觀儀表板上的每個面板都會連結到另一個儀表板，其中包含所示 KPI 的詳細統計資料。 您可以將游標停留在面板左上角，以存取連結。 您接著可以在快顯中選取連結。

    封包核心儀表板的螢幕擷取畫面。顯示 [裝置和工作階段統計資料] 儀表板的連結。

  • [警示] 儀表板提供每個目前所引發警示之嚴重性和影響的說明和資訊。 [警示] 儀表板左上角的 [警示嚴重性] 選取器可讓您篩選出特定嚴重性等級的警示。

    封包核心 [警示] 儀表板的螢幕擷取畫面。顯示與目前未解決警示的相關面板。

  • [裝置和工作階段統計資料] 儀表板提供封包核心執行個體正在處理之裝置和工作階段程序的相關資訊。

    [裝置和工作階段統計資料] 儀表板的螢幕擷取畫面。其顯示 [裝置驗證]、[裝置註冊]、[裝置內容] 和 [PDU 工作階段程序] 的面板。

  • [上行鏈路和下行鏈路統計資料] 儀表板提供封包核心執行個體正在處理之使用者平面流量的詳細統計資料。

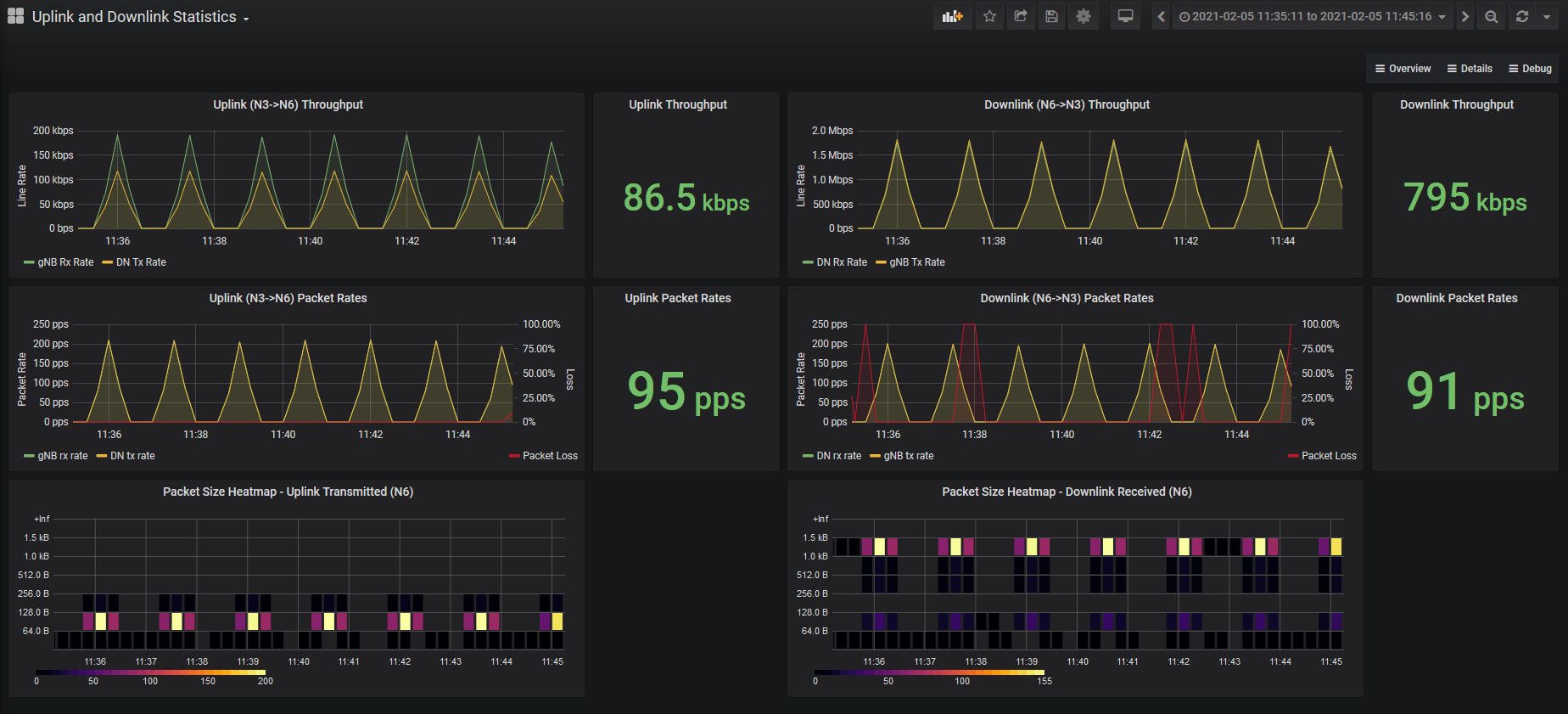

    [上行鏈路和下行鏈路統計資料] 儀表板的螢幕擷取畫面。顯示輸送量、封包速率和封包大小相關面板。

  • [偵錯] 儀表板顯示封包核心執行個體介面之要求和回應統計資料的詳細明細。

    • [系統統計資料] 儀表板包含 Pod 重新開機次數和 5G 介面作業數量的低階詳細資料。

    [系統統計資料] 儀表板的螢幕擷取畫面。顯示 Pod 詳細資料和個別網路函式統計資料的相關面板。

    • 每個網路函式的 [HTTP 統計資料] 儀表板會顯示該網路函式所顯示之 HTTP 要求和回應的統計資料。 您可以使用 [服務端點]、[用戶端作業] 和 [伺服器作業] 篩選條件，控制顯示的作業。

    [HTTP 統計資料] 儀表板的螢幕擷取畫面。顯示工作階段管理函式 HTTP 統計資料的相關面板。

    • [4G 介面] 儀表板顯示每個封包核心執行個體 4G 介面記錄的要求和回應統計資料。 請注意，此儀表板僅適用於支援 4G 裝置的封包核心執行個體。

    [4G 介面] 儀表板的螢幕擷取畫面。顯示封包核心執行個體 4G 介面上活動的相關面板。

依資料網路篩選

您可以篩選某些封包核心儀表板，以顯示特定面板上特定資料網路的統計資料。

在支援的儀表板左上方， [資料網路 ] 下拉式清單會顯示部署的所有資料網路。 選取資料網路名稱旁的一或多個核取方塊，會將篩選套用至支援的面板。 根據預設，會顯示所有資料網路。

儀表板的螢幕擷取畫面，其中顯示 [資料網路] 下拉式清單。

面板和列

每個儀表板都包含面板和列。

每個統計資料都會顯示在面板中。 封包核心儀表板會使用＜面板類型＞中所述的面板類型。

面板會整理成列。 每個儀表板至少有一列。 您可以選取列的標題，顯示和隱藏個別列。

面板類型

封包核心儀表板使用下列面板類型。 對於所有面板，您可以選取左上角的 i 圖示，顯示面板所涵蓋統計資料的詳細資訊。

  • 圖表面板用於顯示多項統計資料及/或統計資料中的變更。 將滑鼠移至圖表面板上時，停留在其上會顯示該時間點統計資料的值。

    封包核心儀表板中圖形面板的螢幕擷取畫面。此面板顯示輸送量總計統計資料的相關資訊。

  • 單一統計面板 (在 Grafana 文件中稱為「單一統計」面板) 會顯示單一一項統計資料。 統計資料可能會以單純計數或量測計呈現。 這些面板會以色彩，指出單一一項統計資料是否已超過閾值。

    • 量測計單一統計面板上顯示的值，會在正常作業等級顯示綠色，接近閾值時顯示琥珀色，突破閾值時則顯示紅色。
    • 如果突破閾值，則計數單一統計面板會整個變成紅色。

    封包核心儀表板中兩個單一統計面板的螢幕擷取畫面。第一個面板是輸送量單純計數。第二個面板是顯示 CPU 使用率的量測計。

    • 表格面板會以表格顯示統計資料或警示。

    封包核心儀表板中表格面板的螢幕擷取畫面。表格顯示目前未解決警示的相關資訊。

切換儀表板

您可以使用每個儀表板右上方的下拉式儀表板連結，存取可用儀表板的清單，並在它們之間切換。 儀表板會依其提供的資訊等級分組。

顯示每個封包核心儀表板上可用儀表板連結的螢幕擷取畫面。

您也可以選取儀表板選擇器，在儀表板之間切換。 其位於畫面左上角，並顯示您目前已開啟的儀表板名稱。

顯示用來在封包核心儀表板之間切換的儀表板選擇器螢幕擷取畫面。

您可以選擇使用搜尋列，依名稱尋找儀表板，或從最近所檢視儀表板的清單中選取。

顯示儀表板選擇器下拉式功能表的螢幕擷取畫面。顯示搜尋列以及可用儀表板的清單。

調整時間範圍

每個封包核心儀表板右上角的時間選擇器，可讓您調整儀表板所顯示統計資料的時間範圍。 您可以使用時間選擇器，擷取過往問題的診斷。 您可以選擇相對時間範圍 (例如過去 15 分鐘)，或絕對時間範圍 (例如特定月份的統計資料)。 您也可以使用重新整理儀表板圖示，設定定期更新儀表板上所顯示統計資料的方式。 如需使用時間範圍控制項的詳細資訊，請參閱 Grafana 文件中的時間範圍控制項 (英文)。

顯示封包核心儀表板時間選擇器的螢幕擷取畫面。有設定自訂時間範圍的選項，或選擇數個常用快速範圍之一。
