Azure 至 Azure 災害復原架構
本文說明您在使用 Azure Site Recovery 服務部署 Azure 虛擬機器 (VM) 的災害復原時所使用的架構、元件和程序。 設定災害復原後，Azure VM 即可持續複寫至不同的目標區域。 如果發生中斷狀況，您可以將 VM 容錯移轉至次要區域，並從該處加以存取。 當一切都恢復正常運作後，您即可進行容錯回復，並繼續在主要位置工作。
架構元件
下表摘要說明 Azure VM 的災害復原所使用的元件。
| 元件 | 需求 |
|---|---|
| 來源區域中的 VM | 支援的來源區域中的一或多個 Azure VM。 VM 可執行任何支援的作業系統。 |
| 來源 VM 儲存體 | Azure VM 可以是受控的，或具有分散於不同儲存體帳戶間的非受控磁碟。 深入了解支援的 Azure 儲存體。 |
| 來源 VM 網路 | VM 可在來源區域中位於虛擬網路 (VNet) 內的一或多個子網路上。 深入了解網路需求。 |
| 快取儲存體帳戶 | 您必須要有位於來源網路中的快取儲存體帳戶。 在複寫期間，VM 變更會先儲存在快取中，再傳送至目標儲存體。 使用快取可確保在 VM 上執行的生產應用程式所受到的影響會降到最低。 深入了解快取儲存體需求。 |
| 目標資源 | 在複寫期間和執行容錯移轉時，都會使用目標資源。 Site Recovery 可依預設進行目標資源設定，您也可自行加以建立/自訂。 在目標區域中，請確認您能夠建立 VM，且您的訂用帳戶有足夠的資源可支援目標區域中所需的 VM 大小。 |
目標資源
當您為 VM 啟用複寫時，Site Recovery 會為您提供自動建立目標資源的選項。
| 目標資源 | 預設設定 |
|---|---|
| 目標訂用帳戶 | 與來源訂用帳戶相同。 |
| 目標資源群組 | VM 在容錯移轉之後所屬的資源群組。 其可位於來源區域以外的任何 Azure 區域中。 Site Recovery 會在目標區域中建立具有 "asr" 尾碼的新資源群組。 |
| 目標 VNet | 複寫的 VM 在容錯移轉之後所在的虛擬網路 (VNet)。 在來源和目標的虛擬網路之間會建立網路對應，反之亦然。 Site Recovery 會建立具有 "asr" 尾碼的新 VNet 和子網路。 |
| 目標儲存體帳戶 | 如果 VM 未使用受控磁碟，這將是資料複寫到的儲存體帳戶。 Site Recovery 會在目標區域中建立新的儲存體帳戶，以反映來源儲存體帳戶。 |
| 複本受控磁碟 | 如果 VM 使用受控磁碟，這就是資料所複寫至的受控磁碟。 Site Recovery 會在儲存體區域中建立複本受控磁碟，以反映來源。 |
| 目標可用性設定組 | 複寫的 VM 在容錯移轉之後所在的可用性設定組。 Site Recovery 會針對來源位置中的可用性設定組所包含的 VM，在目標區域中建立具有 "asr" 尾碼的可用性設定組。 如有可用性設定組存在，則會加以使用，而不會建立新的可用性設定組。 |
| 目標可用性區域 | 如果目標區域支援可用性區域，則 Site Recovery 會指派與來源區域所用的相同區域編號。 |
管理目標資源
您可以依照下列方式管理目標資源：
- 您可以在啟用複寫時修改目標設定。 請注意，目標區域 VM 的預設 SKU 與來源 VM 的 SKU (或僅次於來源 VM SKU 的最佳可用 SKU) 相同。 下拉式清單只會顯示與來源 VM (Gen 1 或 Gen 2) 相同系列的相關 SKU。
- 您可以在複寫已正常運作後修改目標設定。 類似於其他資源 (例如目標資源群組、目標名稱和其他資源)，目標區域 VM SKU 也可以在進行複寫之後更新。 無法更新的資源是可用性類型 (單一執行個體、設定組或區域)。 若要變更此設定，您必須停用複寫、修改設定，然後再重新啟用。
複寫原則
當您啟用 Azure VM 複寫時，Site Recovery 依預設會以資料表中摘要說明的預設設定建立新的複寫原則。
| 原則設定 | 詳細資料 | Default |
|---|---|---|
| 復原點保留期 | 指定 Site Recovery 會保留復原點多久。 | 一天 |
| 應用程式一致的快照頻率 | Site Recovery 建立應用程式一致快照集的頻率。 | 零小時 (停用) |
管理複寫原則
您可以如下所示，管理和修改預設複寫原則設定：
- 您可以在啟用複寫時修改這些設定。
- 您可以隨時建立複寫原則，然後在啟用複寫時加以套用。
注意
高復原點保留期間可能會影響儲存體成本，因為可能需要儲存更多復原點。
多 VM 一致性
如果您要一起複寫多個 VM，並且在容錯移轉時有共用的絕對一致和應用程式一致的復原點，您可以將這些 VM 聚集到一個複寫群組中。 啟用多 VM 一致性會影響工作負載效能，建議只有在所有執行工作負載的 VM 間需保有一致性時，才將其用於這些機器。
快照集和復原點
復原點可從您在特定點時間取得的 VM 磁碟快照集建立。 在進行 VM 的容錯移轉時，您可以使用復原點在目標位置還原 VM。
進行容錯移轉時，我們通常會想要確定 VM 在啟動時不會損毀或遺失資料，且 VM 資料在作業系統上和執行於 VM 的應用程式間均保有一致性。 這取決於您所建立的快照集類型。
Site Recovery 會依照下列方式建立快照集：
- Site Recovery 依預設會為資料建立絕對一致的快照集，而如果您為其指定了頻率，則建立應用程式一致的快照集。
- 復原點可從快照集建立，並根據複寫原則中的保留設定進行儲存。
一致性
下表說明不同類型的一致性。
Crash-consistent
| 說明 | 詳細資料 | 建議 |
|---|---|---|
| 絕對一致的快照集會擷取在快照建立時位於磁碟上的資料。 其中不含記憶體中的任何資料。 其中所含的資料，相當於設若在建立快照集時發生 VM 當機的狀況，或從伺服器上拔開電源線，所將存在於磁碟上的資料。 「絕對一致」並不保證資料在作業系統上或 VM 的應用程式間可保有一致性。 |
Site Recovery 依預設會每五分鐘建立一次絕對一致復原點。 此設定無法修改。 |
現在，大部分的應用程式都可以從絕對一致復原點妥善復原。 對作業系統的複寫，以及 DHCP 伺服器和列印伺服器之類的應用程式而言，使用絕對一致復原點就已足夠。 |
App-consistent
| 說明 | 詳細資料 | 建議 |
|---|---|---|
| 從應用程式一致快照集建立應用程式一致復原點。 應用程式一致的快照集包含損毀一致快照集中的所有資訊，以及記憶體和進行中的交易所包含的所有資料。 |
應用程式一致快照集會使用磁碟區陰影複製服務 (VSS)： 1) Azure Site Recovery 使用「只複製備份」(VSS_BT_COPY) 方法，此方法不會變更 Microsoft SQL 的交易記錄備份時間和序號 2) 起始快照集時，VSS 會在磁區上執行寫入時複製 (COW) 作業。 3) 在執行 COW 之前，VSS 會通知機器上的每個應用程式，指出需要將其記憶體常駐資料排清到磁碟。 4) 接著，VSS 會允許備份/災害復原應用程式 (在此案例中為 Site Recovery) 讀取快照集資料並繼續執行。 |
應用程式一致快照集會依據您指定的頻率建立。 此頻率一律應小於您的保留復原點設定。 例如，如果您使用預設設定 24 小時來保留復原點，您所設定的頻率就應該小於 24 小時。 此類快照集比絕對一致快照集更複雜，且需要較長的時間才能完成。 在 VM 上執行且已啟用複寫的應用程式，效能將會受其影響。 |
複寫程序
當您啟用 Azure VM 的複寫時，將會發生下列情況：
- 在 VM 上自動安裝 Site Recovery 行動服務擴充功能。
- 此擴充功能會對 Site Recovery 註冊 VM。
- 開始為 VM 進行連續複寫。 磁碟寫入會立即傳送到來源位置的快取儲存體帳戶。
- Site Recovery 會處理快取中的資料，並將資料傳送到目標儲存體帳戶或複本受控磁碟。
- 資料處理完成後，會每五分鐘產生一次絕對一致復原點。 此外匯根據複寫原則中指定的設定產生應用程式一致復原點。

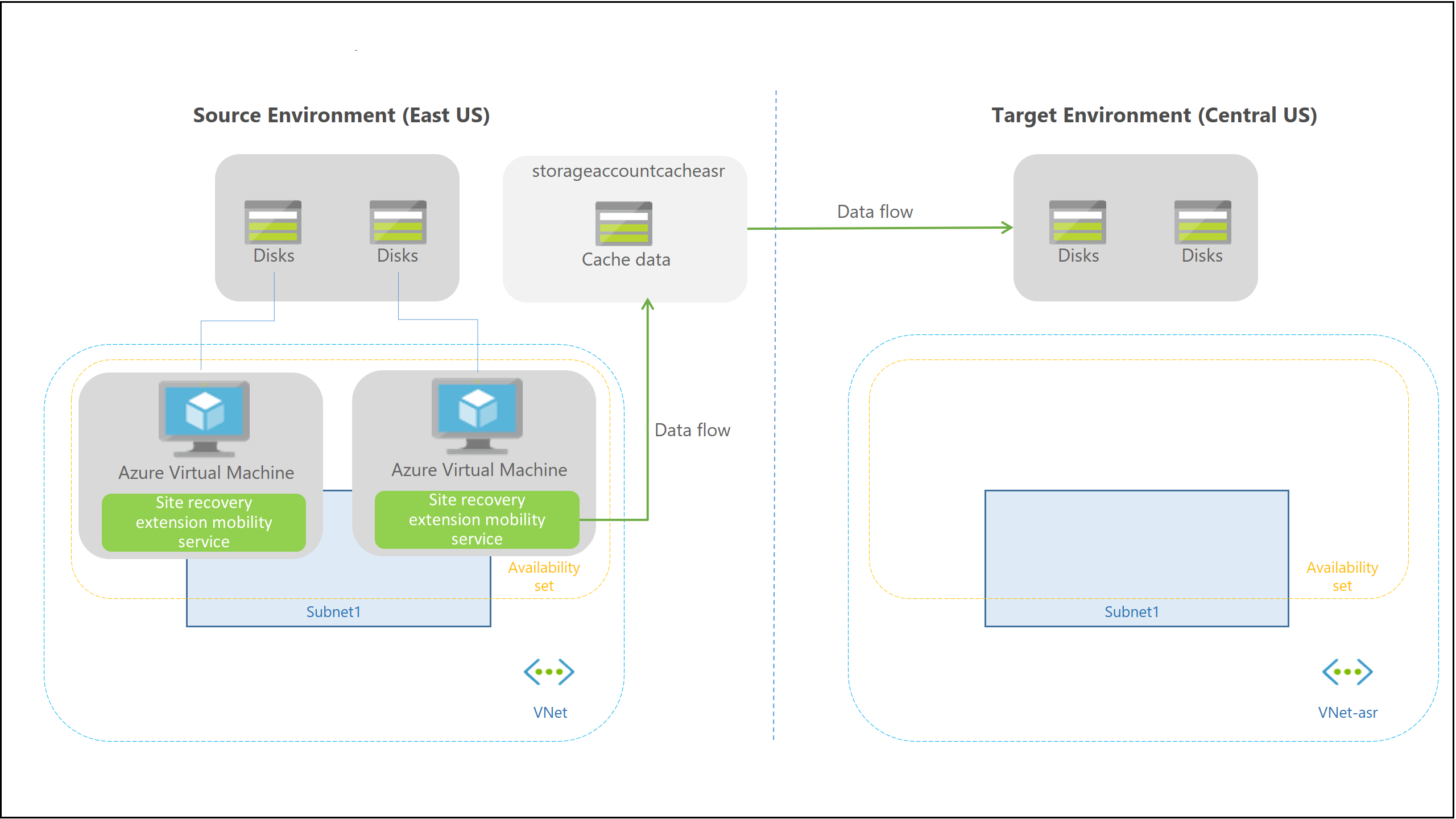

複寫程序
連線需求
您複寫的 Azure VM 需要輸出連線能力。 Site Recovery 永遠不會需要 VM 的輸入連線能力。
輸出連線能力 (URL)
如果使用 URL 來控制 VM 的輸出存取，請允許這些 URL。
| 名稱 | 商業 | 政府機關 | 說明 |
|---|---|---|---|
| 儲存體 | *.blob.core.windows.net |
*.blob.core.usgovcloudapi.net |
允許將資料從 VM 寫入來源區域的快取儲存體帳戶中。 |
| Microsoft Entra ID | login.microsoftonline.com |
login.microsoftonline.us |
提供 Site Recovery 服務 URL 的授權和驗證。 |
| 複寫 | *.hypervrecoverymanager.windowsazure.com |
*.hypervrecoverymanager.windowsazure.us |
允許 VM 與 Site Recovery 服務進行通訊。 |
| 服務匯流排 | *.servicebus.windows.net |
*.servicebus.usgovcloudapi.net |
允許 VM 寫入 Site Recovery 監視和診斷資料。 |
| Key Vault | *.vault.azure.net |
*.vault.usgovcloudapi.net |
允許存取，以透過入口網站對已啟用 ADE 的虛擬機器進行複寫 |
| Azure Automation | *.automation.ext.azure.com |
*.azure-automation.us |
允許透過入口網站啟用複寫項目的行動代理程式自動升級 |
IP 位址範圍的輸出連線能力
若要使用 IP 位址控制 VM 的輸出連線能力，請允許這些位址。 請注意，網路技術白皮書提供了網路連線需求的詳細資料。
來源區域規則
| 規則 | 詳細資料 | 服務標記 |
|---|---|---|
| 允許 HTTPS 輸出：連接埠 443 | 允許對應至來源區域儲存體帳戶的範圍 | Storage.<region-name> |
| 允許 HTTPS 輸出：連接埠 443 | 允許對應至 Microsoft Entra ID 的範圍 | AzureActiveDirectory |
| 允許 HTTPS 輸出：連接埠 443 | 允許與目標區域中的事件中樞相對應的範圍。 | EventHub.<region-name> |
| 允許 HTTPS 輸出：連接埠 443 | 允許對應至 Azure Site Recovery 的範圍 | AzureSiteRecovery |
| 允許 HTTPS 輸出：連接埠 443 | 允許對應至 Azure Key Vault 的範圍 (只有在透過入口網站為支援 ADE 的虛擬機器啟用複寫時，才需要這麼做) | AzureKeyVault |
| 允許 HTTPS 輸出：連接埠 443 | 允許對應至 Azure 自動化控制器的範圍 (只有在透過入口網站為複寫的項目啟用行動代理程式的自動升級時，才需要這麼做) | GuestAndHybridManagement |
目標區域規則
| 規則 | 詳細資料 | 服務標記 |
|---|---|---|
| 允許 HTTPS 輸出：連接埠 443 | 允許與目標區域中的儲存體帳戶相對應的範圍 | Storage.<region-name> |
| 允許 HTTPS 輸出：連接埠 443 | 允許對應至 Microsoft Entra ID 的範圍 | AzureActiveDirectory |
| 允許 HTTPS 輸出：連接埠 443 | 允許與來源區域中的事件中樞相對應的範圍。 | EventHub.<region-name> |
| 允許 HTTPS 輸出：連接埠 443 | 允許對應至 Azure Site Recovery 的範圍 | AzureSiteRecovery |
| 允許 HTTPS 輸出：連接埠 443 | 允許對應至 Azure Key Vault 的範圍 (只有在透過入口網站為支援 ADE 的虛擬機器啟用複寫時，才需要這麼做) | AzureKeyVault |
| 允許 HTTPS 輸出：連接埠 443 | 允許對應至 Azure 自動化控制器的範圍 (只有在透過入口網站為複寫的項目啟用行動代理程式的自動升級時，才需要這麼做) | GuestAndHybridManagement |
使用網路安全性群組規則控制存取
如果您使用網路安全性群組規則來篩選進出於 Azure 網路/子網路的網路流量，藉以控制 VM 連線，請注意下列需求：
- 來源 Azure 區域的網路安全性群組規則應允許複寫流量的輸出存取。
- 建議您先在測試環境中建立規則，再將其設置於生產環境。
- 使用服務標記，而不要允許個別 IP 位址。
- 服務標記代表一組聚集在一起的 IP 位址前置詞，用以盡可能降低建立安全性規則時的複雜性。
- Microsoft 會不定期自動更新服務標記。
請深入了解 Site Recovery 的輸出連線能力，以及如何使用網路安全性群組控制連線能力。
多 VM 一致性的連線能力
如果您啟用多部 VM 一致性，則複寫群組中的機器會透過連接埠 20004 彼此通訊。
- 請確定並沒有防火牆應用裝置封鎖了 VM 之間透過連接埠 20004 進行的內部通訊。
- 如果您想要讓 Linux VM 成為複寫群組的一部分，請確定已根據特定 Linux 版本的指引手動開啟連接埠 20004上 的輸出流量。

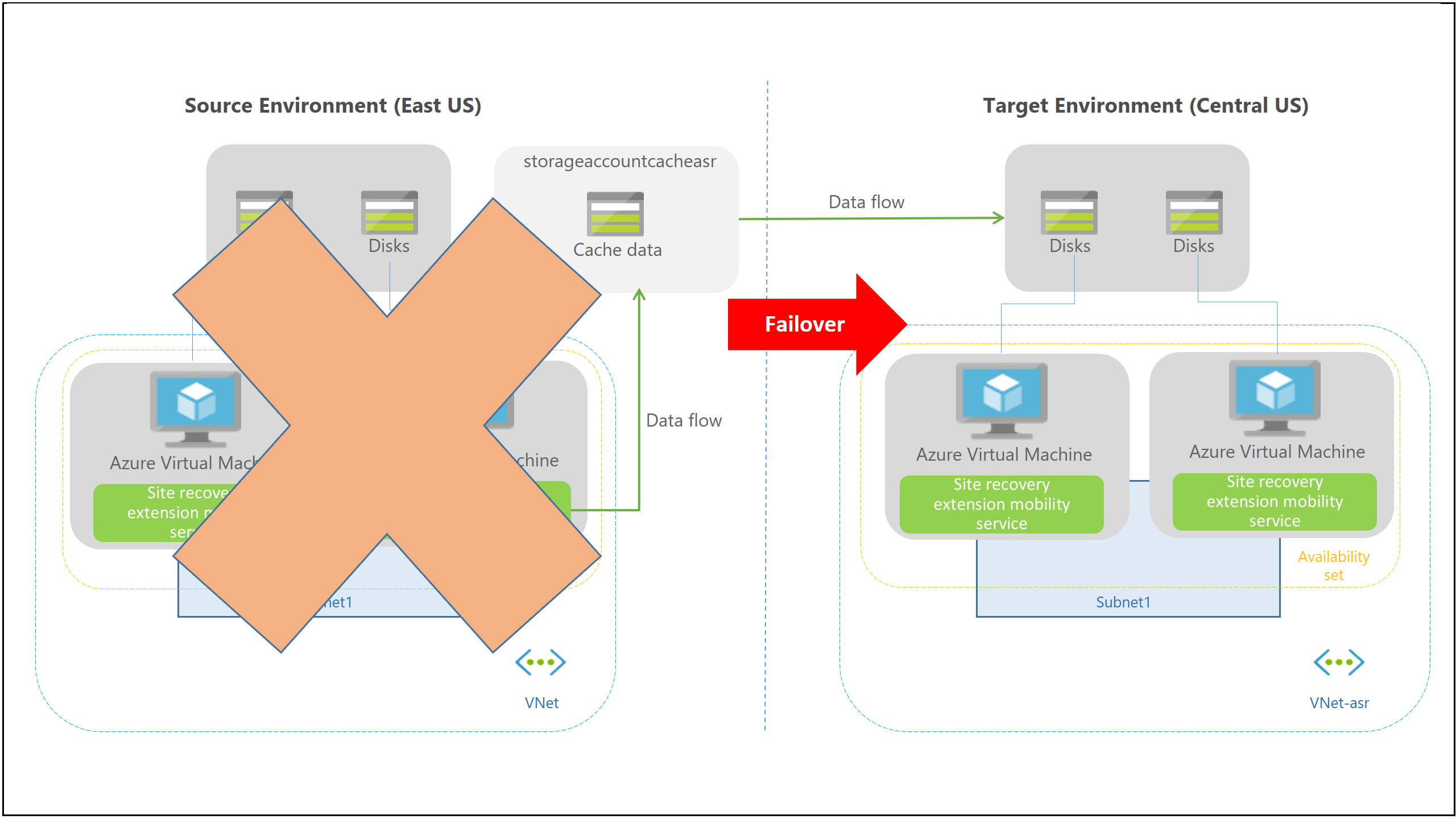

容錯移轉程序
您起始容錯移轉時，系統會在目標資源群組、目標虛擬網路，目標子網路和目標可用性設定組中建立 VM。 容錯移轉期間，您可以使用任何復原點。
下一步
- 將 Azure VM 快速複寫到次要地區。
