如何調整使用 Azure 磁碟加密的邏輯磁碟區管理裝置大小

發行項
08/24/2024

適用於：✔️ Linux VM ✔️ 彈性擴展集

在本文中，您將了解如何調整使用 Azure 磁碟加密的資料磁碟大小。若要調整磁碟大小，您將會在 Linux 上使用邏輯磁碟區管理 (LVM)。這些步驟適用於多個案例。

您可以在下列環境中使用此調整大小程序：

Linux 散發套件：
- Red Hat Enterprise Linux (RHEL) 7 或更新版本
- Ubuntu 18.04 或更新版本
- SUSE 12 或更新版本
Azure 磁碟加密版本：
- 單一傳遞延伸模組
- 雙重傳遞延伸模組

必要條件

本文假設您已經：

現有 LVM 設定。如需詳細資訊，請參閱在 Linux VM 上設定 LVM。
已由 Azure 磁碟加密所加密的磁碟。如需詳細資訊，請參閱在加密裝置上設定 LVM 和 RAID。
使用 Linux 和 LVM 的體驗。
使用 Azure 上資料磁碟 /dev/disk/scsi1/ 路徑的體驗。如需詳細資訊，請參閱針對 Linux VM 裝置名稱問題進行疑難排解。

案例

本文中的程序適用於下列案例：

傳統 LVM 和 LVM-on-crypt 設定
傳統 LVM 加密
LVM-on-crypt
僅限數據磁碟。不支援OS磁碟重設大小。

傳統 LVM 和 LVM-on-crypt 設定

磁碟區群組 (VG) 具有可用空間時，傳統 LVM 和 LVM-on-crypt 設定會擴充邏輯磁碟區 (LV)。

傳統 LVM 加密

在傳統 LVM 加密中，會加密 LV。整個磁碟未予以加密。

使用傳統 LVM 加密，您可以：

在新增實體磁碟區 (PV) 時擴充 LV。
在調整現有 PV 的大小時擴充 LV。

LVM-on-crypt

建議的磁碟加密方法是 LVM-on-encrypt。此方法會加密整個磁碟，而不只是 LV。

使用 LVM-on-crypt，您可以：

在新增 PV 時擴充 LV。
在調整現有 PV 的大小時擴充 LV。

注意

不建議在相同的 VM 上混合使用傳統 LVM 加密與 LVM-on-crypt。

下列各節提供如何使用 LVM 和 LVM-on-crypt 的範例。這些範例使用磁碟、PV、VG、LV、檔案系統、通用唯一識別碼 (UUID) 和掛接點的現有值。將這些值取代為您自己的值，以符合您的環境。

在 VG 有可用空間時擴充 LV

調整 LV 大小的傳統方式是在 VG 有可用空間時擴充 LV。您可以將此方法用於非加密磁碟、傳統 LVM 加密磁碟區和 LVM on-crypt 設定。

確認您想要增加的檔案系統目前大小：
```
df -h /mountpoint
```

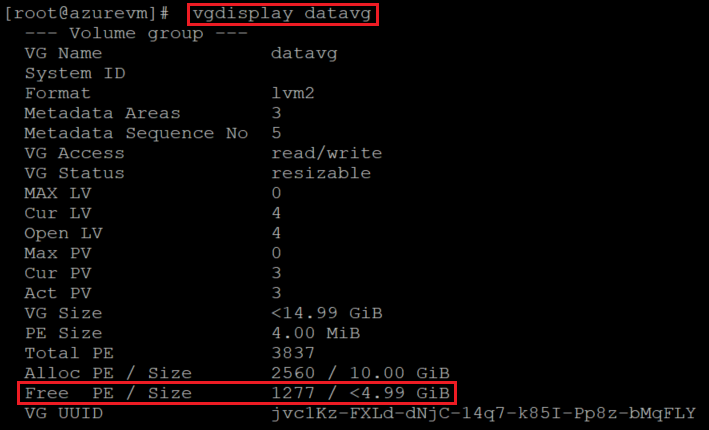

確認 VG 有足夠的空間可增加 LV：
```
sudo vgs
```
您也可以使用 vgdisplay：
```
sudo vgdisplay vgname
```

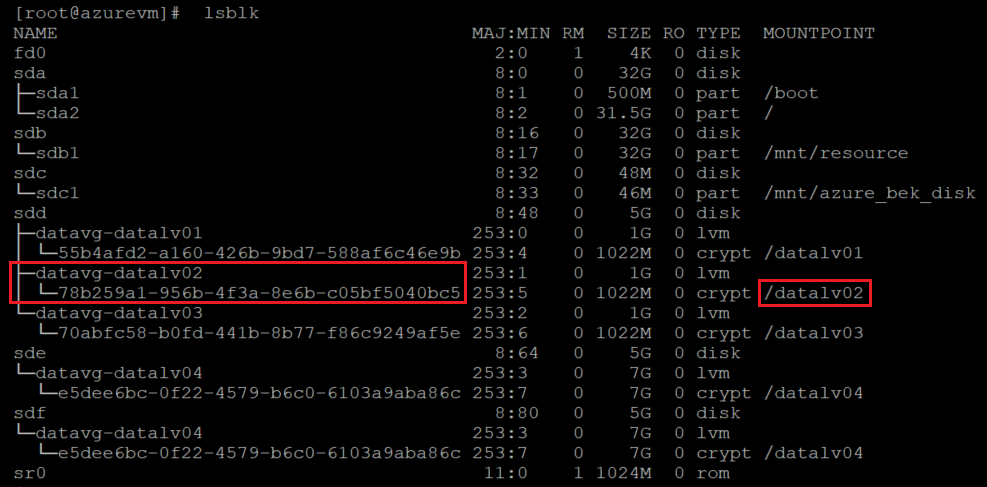

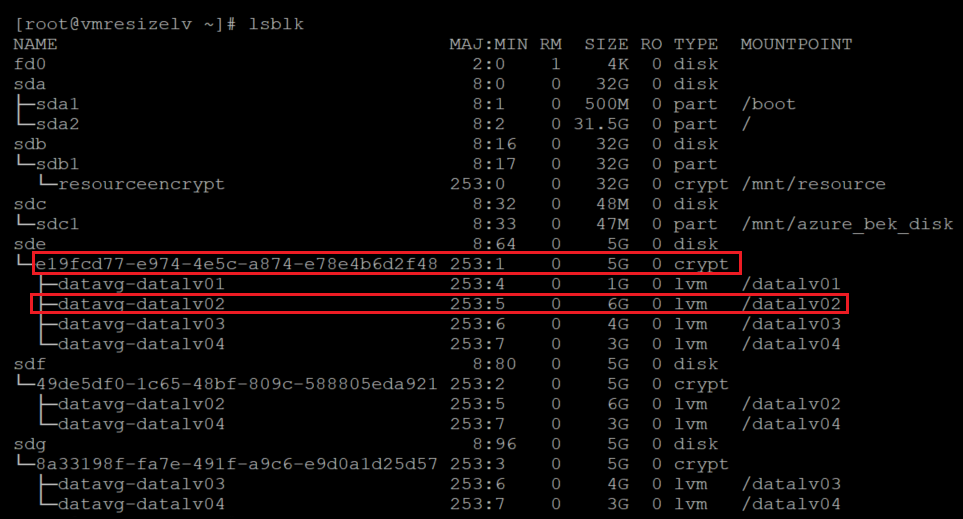

識別需要調整大小的 LV：
```
sudo lsblk
```
針對 LVM-on-crypt，差異在於此輸出顯示已加密層位於磁碟層級。

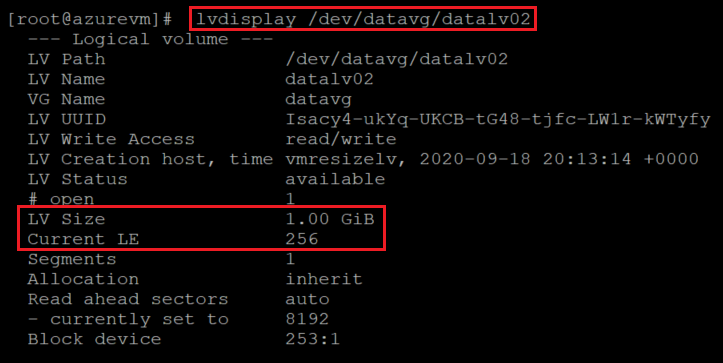

檢查 LV 大小：
```
sudo lvdisplay lvname
```

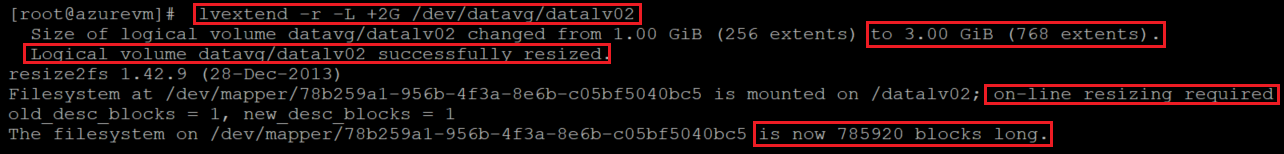

使用 -r 來線上調整檔案系統大小，以增加 LV 大小：
```
sudo lvextend -r -L +2G /dev/vgname/lvname
```
確認 LV 和檔案系統的新大小：
```
df -h /mountpoint
```
大小輸出指出已成功調整 LV 和檔案系統的大小。

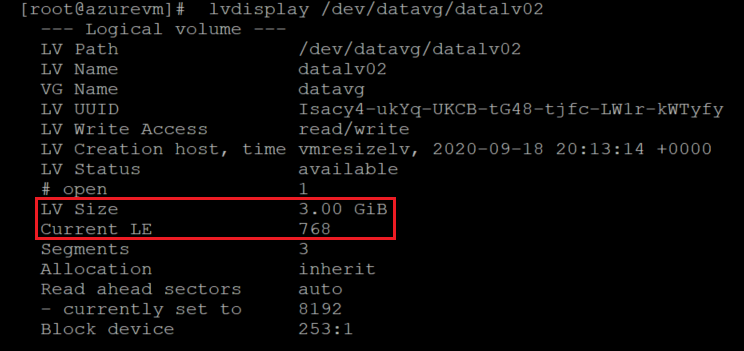

您可以再次檢查 LV 資訊，以確認 LV 層級的變更：

sudo lvdisplay lvname

顯示確認新大小之程式碼的螢幕擷取畫面。醒目提示大小。

新增 PV 來擴充傳統 LVM 磁碟區

當您需要新增磁碟以增加 VG 大小時，請新增 PV 來擴充傳統 LVM 磁碟區。

確認您想要增加的檔案系統目前大小：
```
df -h /mountpoint
```

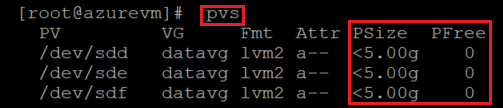

確認目前 PV 設定：
```
sudo pvs
```
檢查目前 VG 資訊：
```
sudo vgs
```

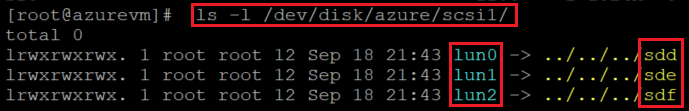

檢查目前磁碟清單。檢查 /dev/disk/azure/scsi1/ 中的裝置來識別資料磁碟。
```
sudo ls -l /dev/disk/azure/scsi1/
```

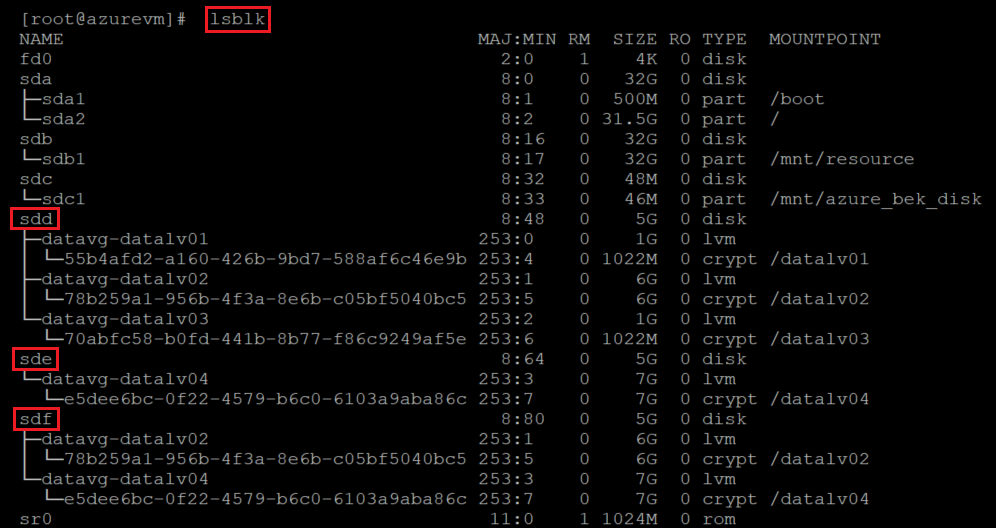

檢查 lsblk 的輸出：
```
sudo lsbk
```
遵循將資料磁碟連結至 Linux VM 中的指示，將新磁碟連結至 VM。

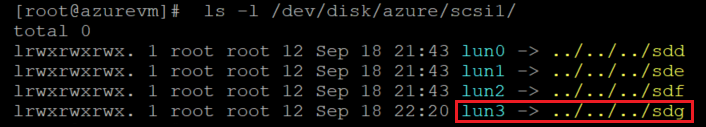

檢查磁碟清單，並注意新磁碟。

sudo ls -l /dev/disk/azure/scsi1/

顯示檢查磁碟清單之程式碼的螢幕擷取畫面。醒目提示結果。

sudo lsblk

顯示透過 l s b l k 檢查磁碟清單之程式碼的螢幕擷取畫面。醒目提示命令和結果。

在新的資料磁碟上建立新的 PV：
```
sudo pvcreate /dev/newdisk
```
此方法會使用整個磁碟作為不含分割區的 PV。或者，您可以使用 fdisk 來建立資料分割，然後針對 pvcreate 使用該分割區。

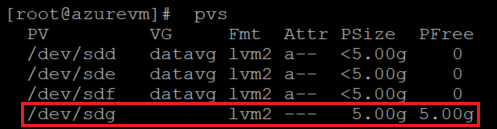

確認 PV 已新增至 PV 清單：
```
sudo pvs
```
將新的 PV 新增至 VG 以對其進行擴充：
```
sudo vgextend vgname /dev/newdisk
```
檢查新的 VG 大小：
```
sudo vgs
```

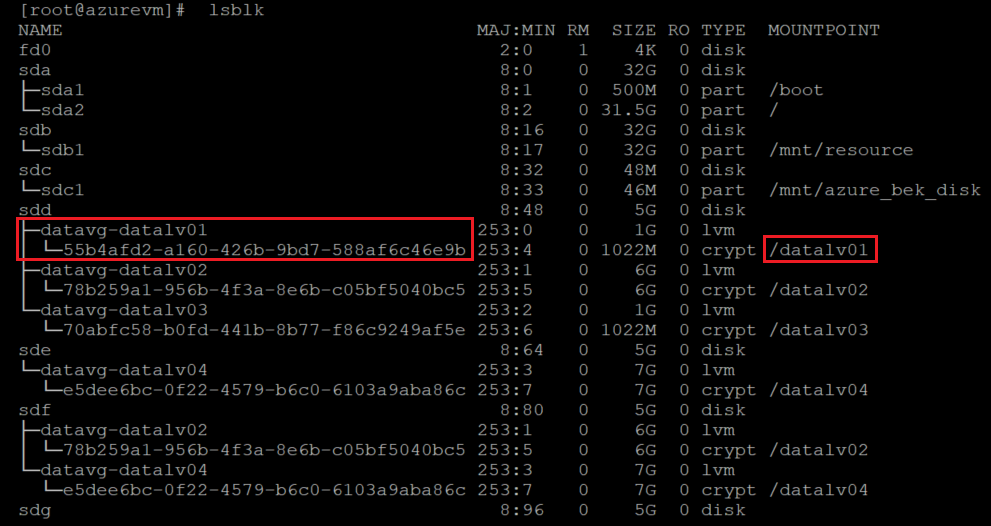

使用 lsblk 來識別需要調整大小的 LV：
```
sudo lsblk
```

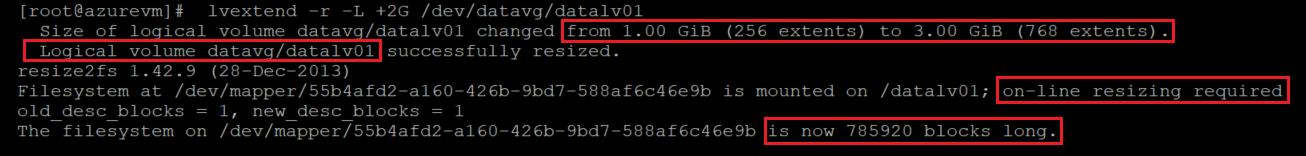

使用 -r 來線上增加檔案系統，以擴充 LV 大小：
```
sudo lvextend -r -L +2G /dev/vgname/lvname
```
確認 LV 和檔案系統的新大小：
```
df -h /mountpoint
```
重要

在傳統 LVM 設定上使用 Azure 資料加密時，會於 LV 層級建立加密層，而不是磁碟層級。

此時，已加密層會擴充至新磁碟。實際資料磁碟在平台層級沒有加密設定，因此不會更新其加密狀態。

以下是 LVM on-crypt 為建議方法的一些原因。

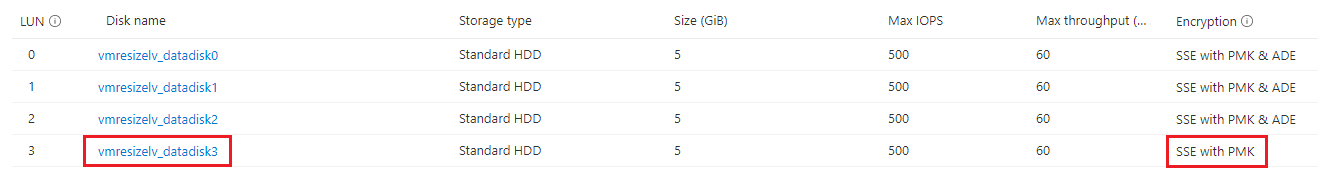

從入口網站檢查加密資訊：

若要更新磁碟上的加密設定，請新增 LV，並在 VM 上啟用此延伸模組。
新增 LV、在其上建立檔案系統，並將其新增至 /etc/fstab。
重新設定加密延伸模組。這次您會在平台層級的新資料磁碟上戳記加密設定。以下是 CLI 範例：
```
az vm encryption enable -g ${RGNAME} --name ${VMNAME} --disk-encryption-keyvault "<your-unique-keyvault-name>"
```

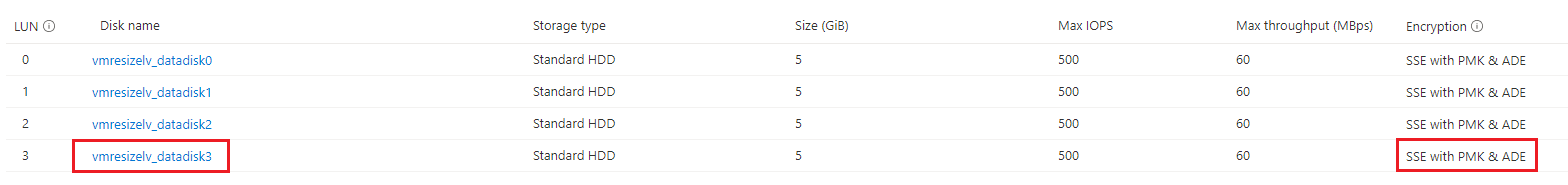

從入口網站檢查加密資訊：

更新加密設定之後，您可以刪除新的 LV。同時從您建立的 /etc/fstab 和 /etc/crypttab 中刪除項目。

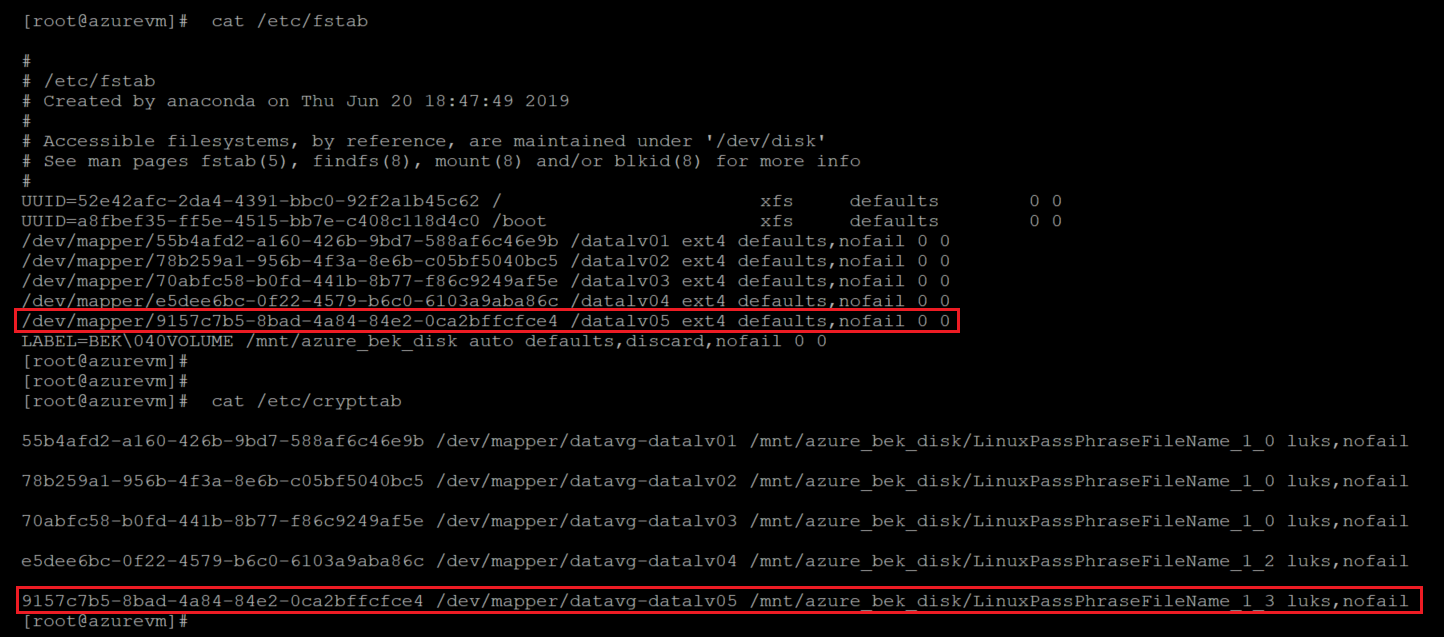

顯示刪除新邏輯磁碟區之程式碼的螢幕擷取畫面。醒目提示已刪除的 FS 索引標籤和 crypt 索引標籤。

遵循下列步驟，以完成清除：

卸載 LV：
```
sudo umount /mountpoint
```

關閉磁碟區的已加密層：

sudo cryptsetup luksClose /dev/vgname/lvname

刪除 LV：
```
sudo lvremove /dev/vgname/lvname
```

調整現有 PV 的大小，以擴充傳統 LVM 磁碟區

在某些情況下，您的限制可能需要調整現有磁碟的大小。方法如下：

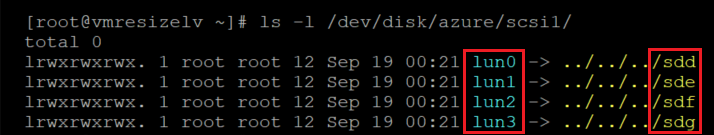

識別已加密的磁碟：

sudo ls -l /dev/disk/azure/scsi1/

顯示識別加密磁碟之程式碼的螢幕擷取畫面。醒目提示結果。

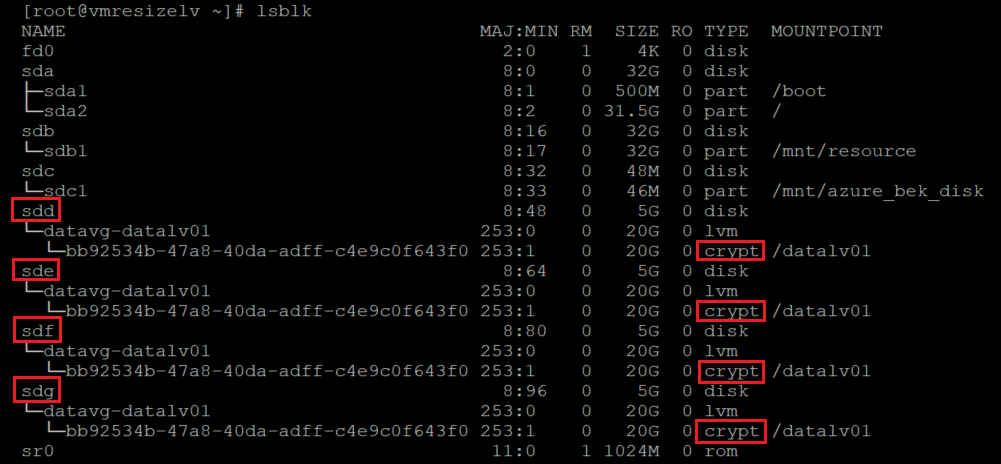

sudo lsblk -fs

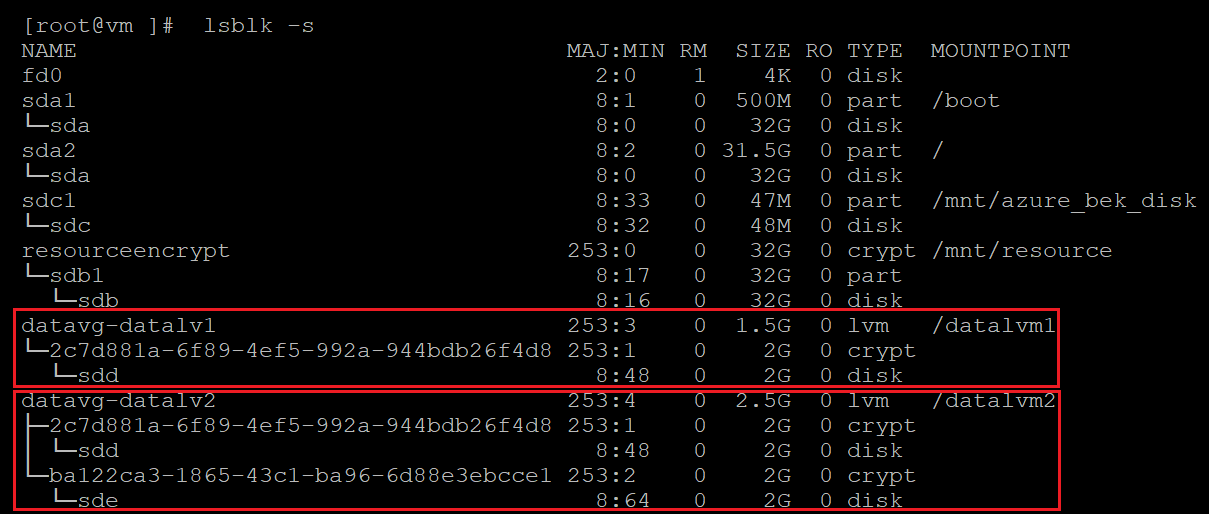

顯示識別加密磁碟之替代程式碼的螢幕擷取畫面。醒目提示結果。

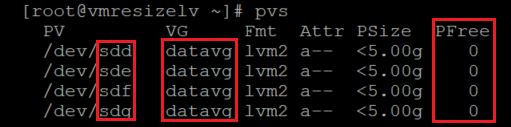

檢查 PV 資訊：
```
sudo pvs
```
影像中的結果顯示目前使用所有 PV 上的所有空間。

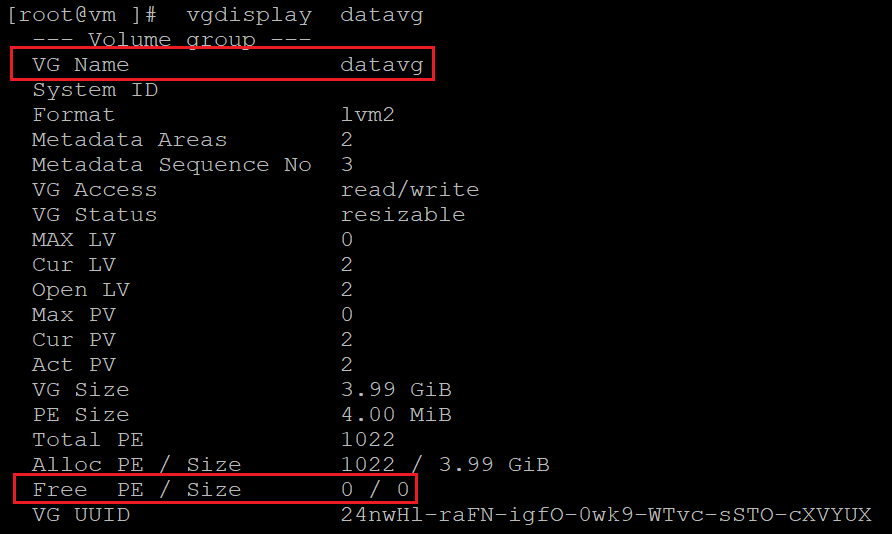

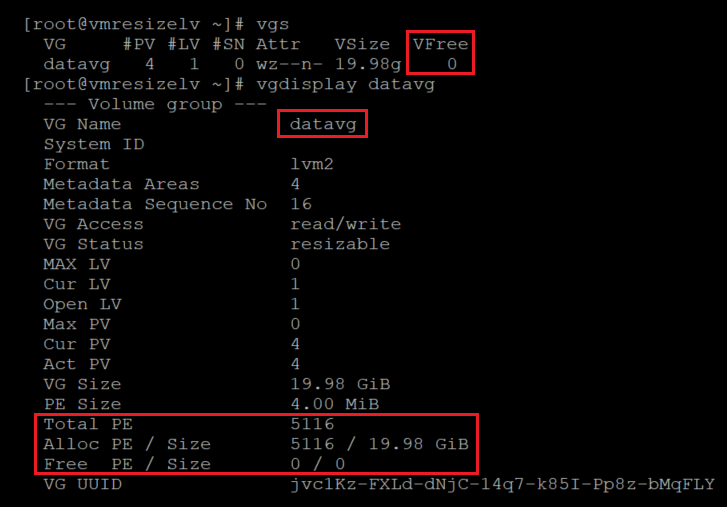

檢查 VG 資訊：
```
sudo vgs
sudo vgdisplay -v vgname
```
檢查磁碟大小。您可以使用 fdisk 或 lsblk 來列出磁碟機大小。
```
for disk in `sudo ls -l /dev/disk/azure/scsi1/* | awk -F/ '{print $NF}'` ; do echo "sudo fdisk -l /dev/${disk} | grep ^Disk "; done | bash

sudo lsblk -o "NAME,SIZE"
```

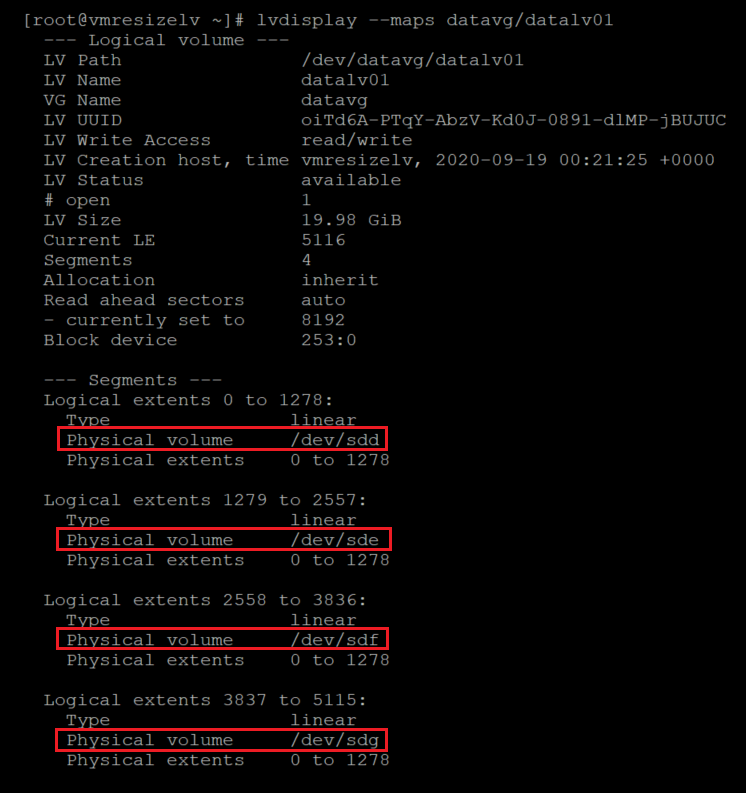

在這裡，我們已使用 lsblk -fs 來識別出哪些 PV 與哪些 LV 相關聯。您可以執行 lvdisplay 來識別關聯。
```
sudo lvdisplay --maps VG/LV
sudo lvdisplay --maps datavg/datalv1
```
在此情況下，這四個資料磁碟機都是相同 VG 和單一 LV 的一部分。您的設定可能會不同。
檢查目前檔案系統使用率：
```
df -h /datalvm*
```
遵循展開 Azure 受控磁碟中的指示調整資料磁碟大小。您可以使用入口網站、CLI 或 PowerShell。

重要

Linux VM 上的某些數據磁碟可以重設大小，而不需解除分配 VM，請檢查 [在 Linux VM 上展開虛擬硬碟]（/azure/virtual-machines/linux/expand-disks？tabs=ubuntu#expand-an-azure-managed-disk），以確認您的磁碟符合需求。

啟動 VM，並使用 fdisk 來檢查新的大小。

for disk in `sudo ls -l /dev/disk/azure/scsi1/* | awk -F/ '{print $NF}'` ; do echo "sudo fdisk -l /dev/${disk} | grep ^Disk "; done | bash

sudo lsblk -o "NAME,SIZE"

顯示檢查磁碟大小之程式碼的螢幕擷取畫面。醒目提示結果。

在此情況下，/dev/sdd 的大小已從 5 G 調整為 20 G。

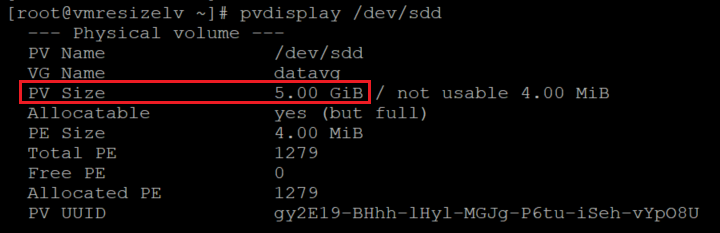

檢查目前 PV 大小：
```
sudo pvdisplay /dev/resizeddisk
```
即使已調整磁碟大小，PV 仍然具有先前的大小。
調整 PV 大小：
```
sudo pvresize /dev/resizeddisk
```

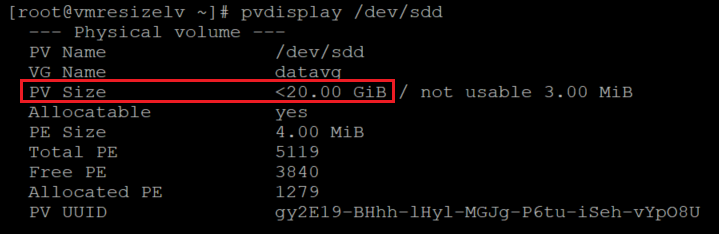

檢查 PV 大小：
```
sudo pvdisplay /dev/resizeddisk
```
針對您想要調整大小的所有磁碟，套用相同的程序。

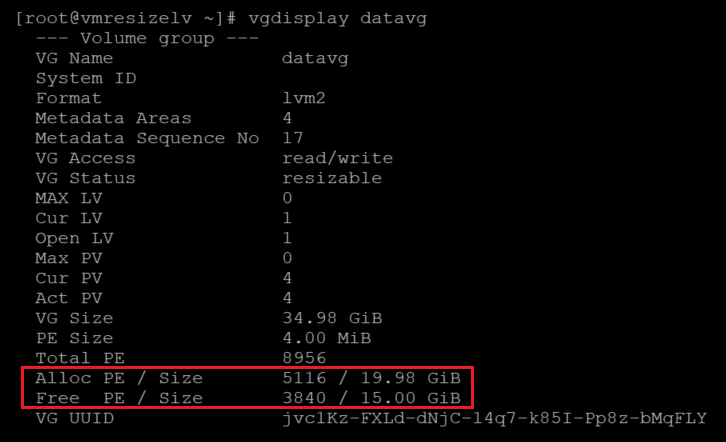

檢查 VG 資訊。
```
sudo vgdisplay vgname
```
VG 現在有足夠的空間可配置給 LV。

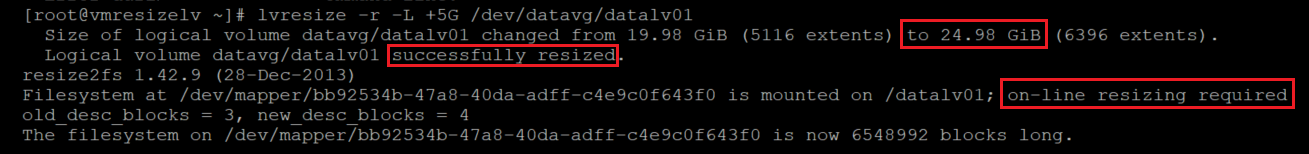

調整 LV 大小：

sudo lvresize -r -L +5G vgname/lvname
sudo lvresize -r -l +100%FREE /dev/datavg/datalv01

顯示調整 L V 大小之程式碼的螢幕擷取畫面。醒目提示結果。

檢查檔案系統的大小：
```
df -h /datalvm2
```

新增 PV 以擴充 LVM-on-crypt 磁碟區

您也可以新增 PV 來擴充 LVM-on-crypt 磁碟區。此方法會密切遵循在已加密裝置上設定 LVM 和 RAID 中的步驟。請參閱說明如何新增磁碟以及在 LVM-on-crypt 設定中進行設定的各小節。

您可以使用此方法，將空間新增至現有 LV。或者，您可以建立新的 VG 或 LV。

確認 VG 的目前大小：
```
sudo vgdisplay vgname
```

確認您想要擴充的檔案系統和 LV 大小：

sudo lvdisplay /dev/vgname/lvname

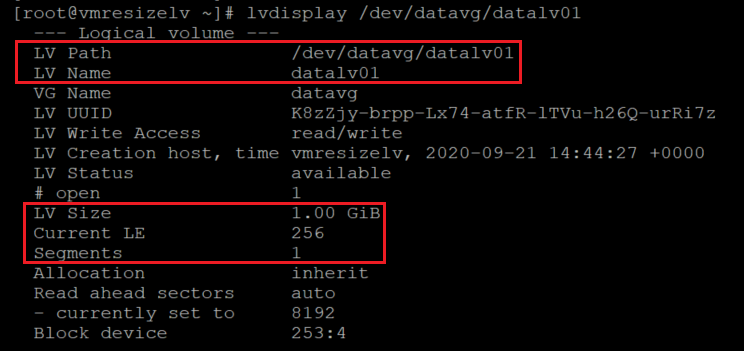

顯示檢查本機磁碟區大小之程式碼的螢幕擷取畫面。醒目提示結果。

df -h mountpoint

顯示檢查檔案系統大小之程式碼的螢幕擷取畫面。醒目提示結果。

將新的資料磁碟新增至 VM 並加以識別。

新增磁碟之前，請檢查磁碟：
```
sudo fdisk -l | egrep ^"Disk /"
```
以下是新增磁碟之前檢查磁碟的另一種方式：
```
sudo lsblk
```
若要新增磁碟，您可以使用 PowerShell、Azure CLI 或 Azure 入口網站。如需詳細資訊，請參閱將資料磁碟連結至 Linux VM。

核心名稱配置適用於剛新增的裝置。新的磁碟機通常會獲指派下一個可用的字母。在此情況下，已新增的磁碟為 sdd。

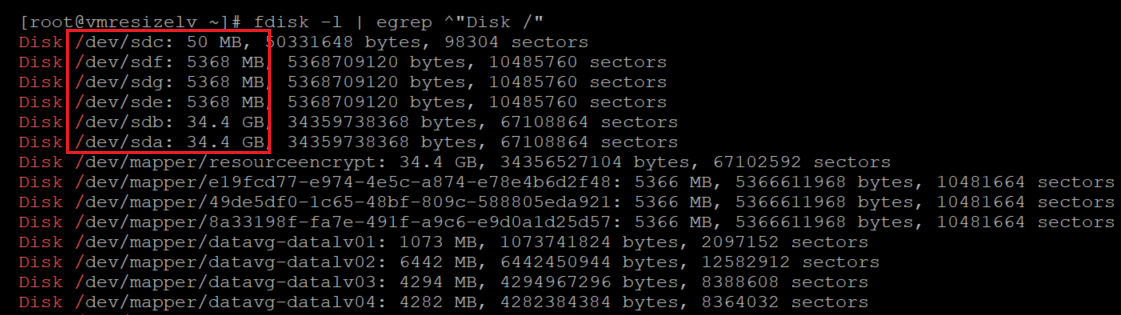

檢查磁碟，以確定已新增磁碟：

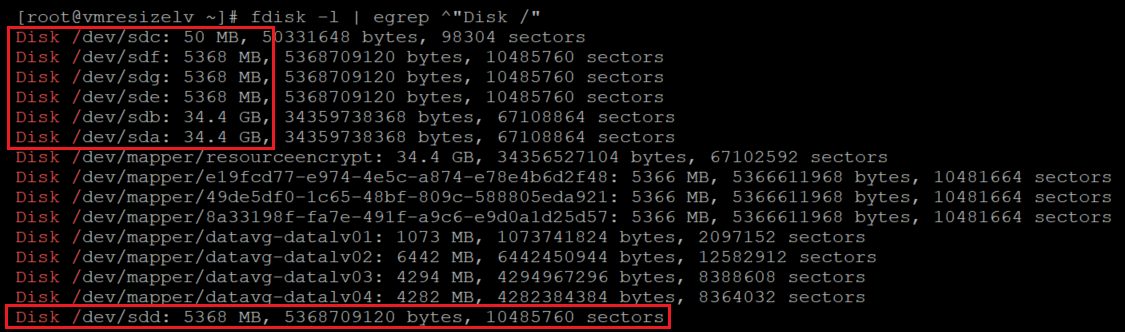

sudo fdisk -l | egrep ^"Disk /"

顯示列出磁碟之程式碼的螢幕擷取畫面。醒目提示結果。

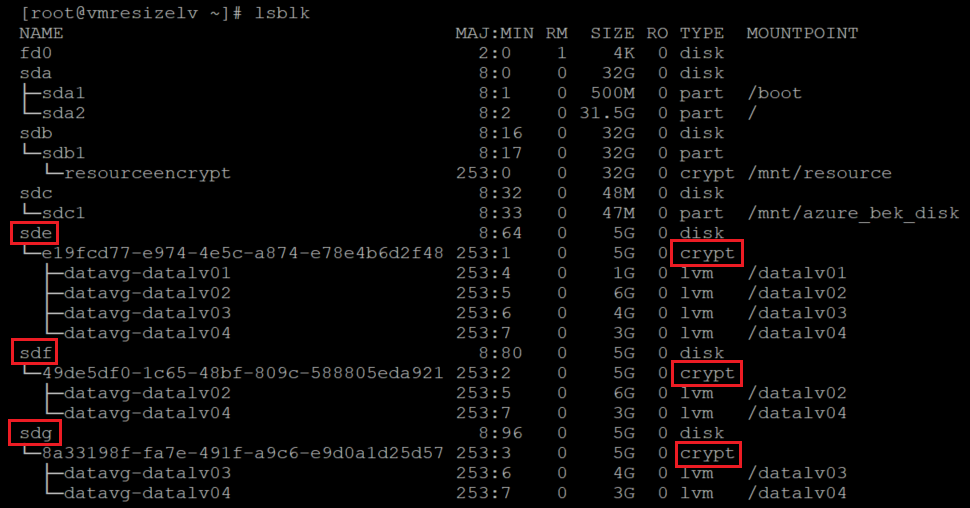

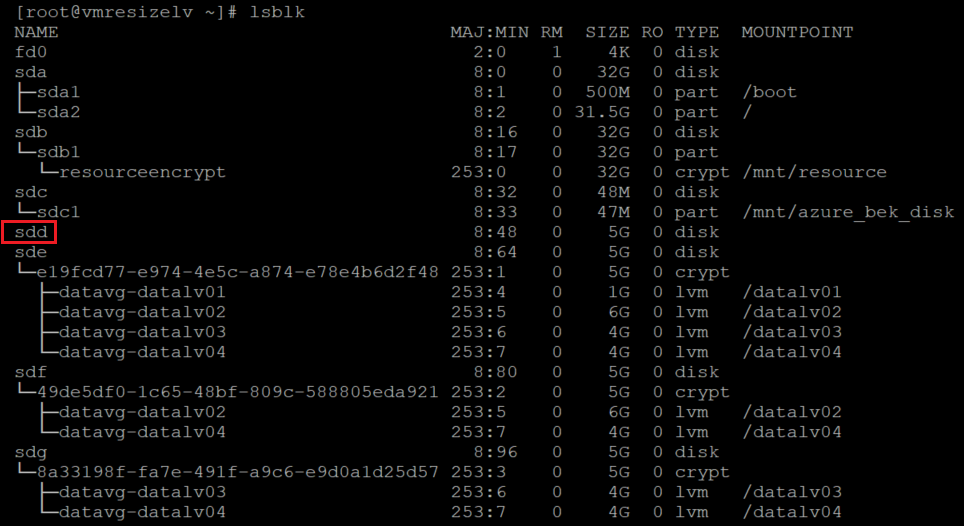

sudo lsblk

輸出中顯示新增磁碟的螢幕擷取畫面。

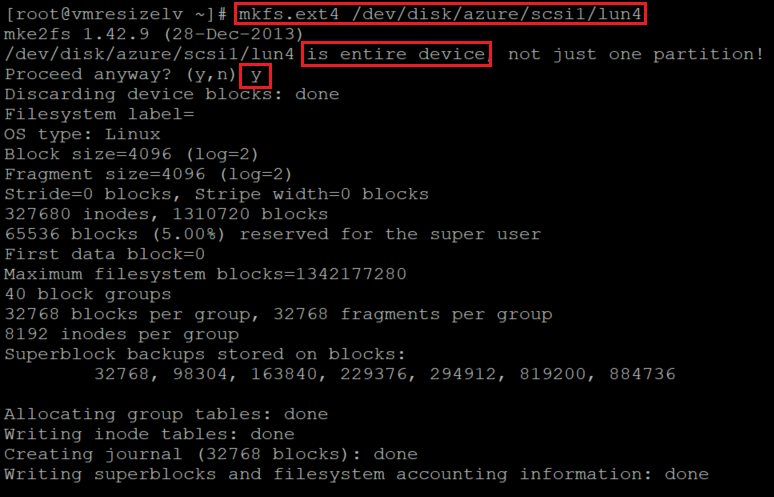

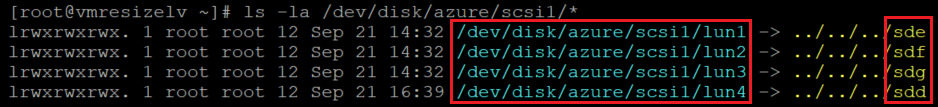

在最近新增的磁碟上建立檔案系統。將磁碟與 /dev/disk/azure/scsi1/ 上的已連結裝置進行比對。
```
sudo ls -la /dev/disk/azure/scsi1/
```
```
sudo mkfs.ext4 /dev/disk/azure/scsi1/${disk}
```
為已新增的磁碟建立暫存掛接點：
```
newmount=/data4
sudo mkdir ${newmount}
```

將最近建立的檔案系統新增至 /etc/fstab。

sudo blkid /dev/disk/azure/scsi1/lun4| awk -F\" '{print "UUID="$2" '${newmount}' "$4" defaults,nofail 0 0"}' >> /etc/fstab

掛接新建立的檔案系統：
```
sudo mount -a
```

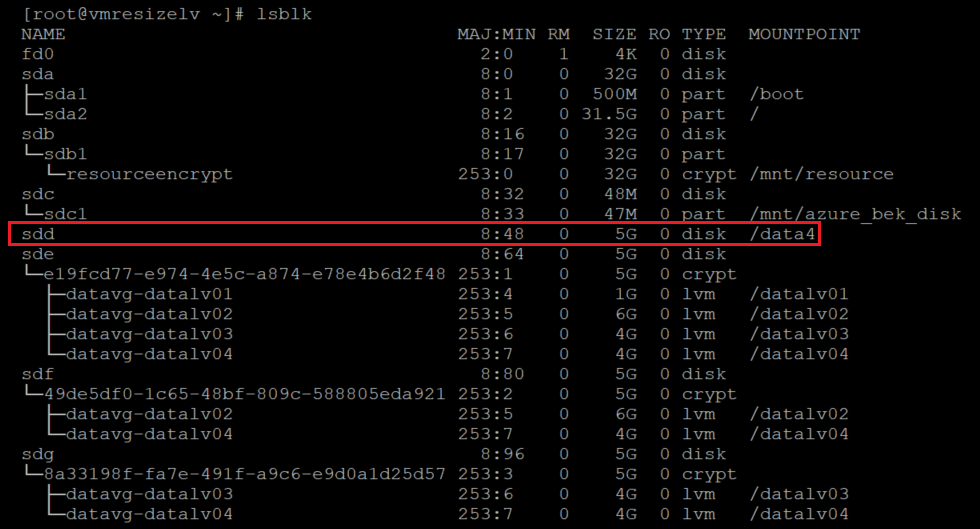

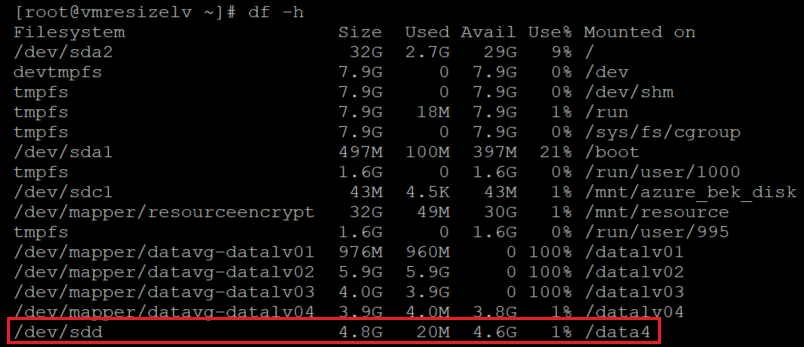

確認已掛接新的檔案系統：
```
df -h
```
```
sudo lsblk
```
重新啟動您先前針對資料磁碟機所啟動的加密。

提示

針對 LVM-on-crypt，建議您使用 EncryptFormatAll。否則，您可能會在設定其他磁碟時看到雙重加密。

如需詳細資訊，請參閱在加密裝置上設定 LVM 和 RAID。

以下是範例：
```
az vm encryption enable \
--resource-group ${RGNAME} \
--name ${VMNAME} \
--disk-encryption-keyvault ${KEYVAULTNAME} \
--key-encryption-key ${KEYNAME} \
--key-encryption-keyvault ${KEYVAULTNAME} \
--volume-type "DATA" \
--encrypt-format-all \
-o table
```

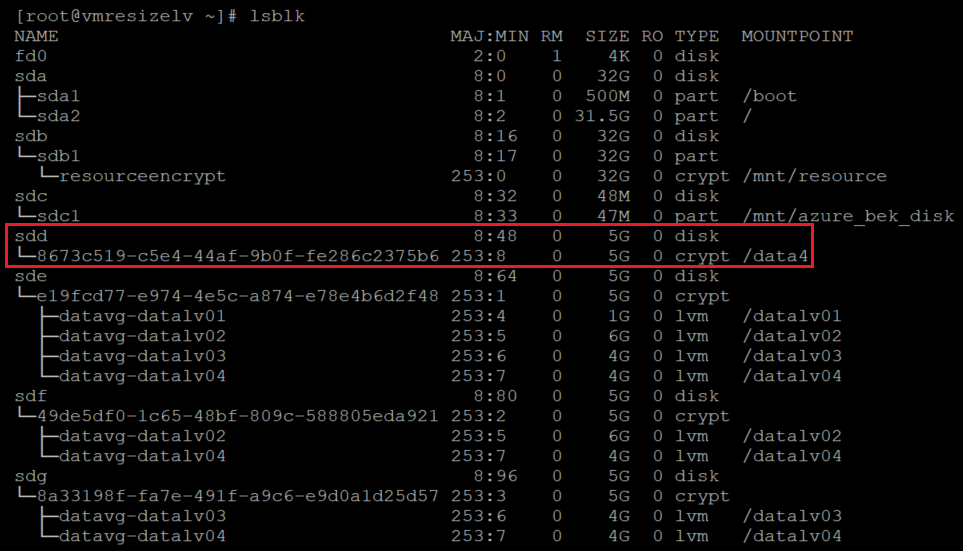

加密完成時，您會在剛新增的磁碟上看到一個加密層：
```
sudo lsblk
```
卸載新磁碟的已加密層：
```
sudo umount ${newmount}
```

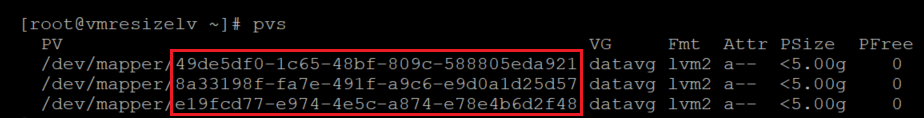

檢查目前 PV 資訊：
```
sudo pvs
```
在磁碟的已加密層上建立 PV。從上一個 lsblk 命令中取得裝置名稱。在裝置名稱前面新增 /dev/ 對應程式以建立 PV：
```
sudo pvcreate /dev/mapper/mapperdevicename
```
您會看到有關抹除目前 ext4 fs 簽章的警告。這是預期的警告。使用 y 回答此問題。

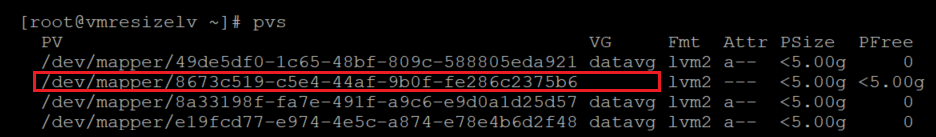

確認已將新的 PV 新增至 LVM 設定：
```
sudo pvs
```

將新的 PV 新增至您需要增加的 VG。

sudo vgextend vgname /dev/mapper/nameofhenewpv

顯示將實體磁碟區新增至磁碟區群組之程式碼的螢幕擷取畫面。醒目提示結果。

確認 VG 的新大小和可用空間：
```
sudo vgdisplay vgname
```
請注意 Total PE 計數和 Free PE / Size 的增加。

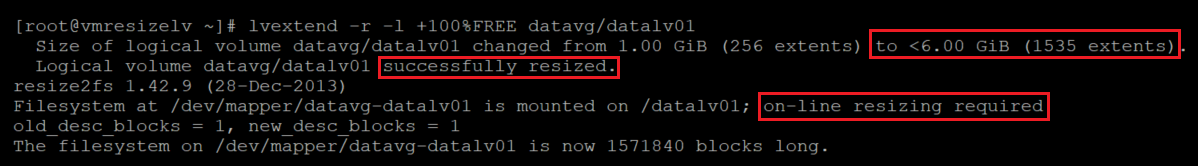

增加 LV 和檔案系統的大小。在 lvextend 上，使用 -r 選項。在此範例中，我們會將 VG 中的可用空間總計新增至指定的 LV。
```
sudo lvextend -r -l +100%FREE /dev/vgname/lvname
```

請遵循後續步驟來確認您的變更。

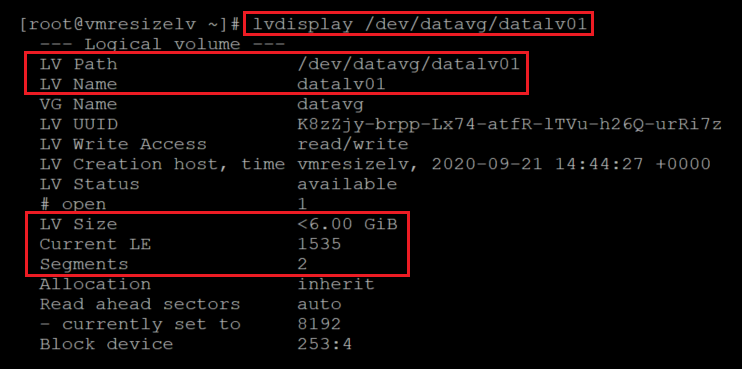

確認 LV 的大小：
```
sudo lvdisplay /dev/vgname/lvname
```
確認檔案系統的新大小：
```
df -h /mountpoint
```

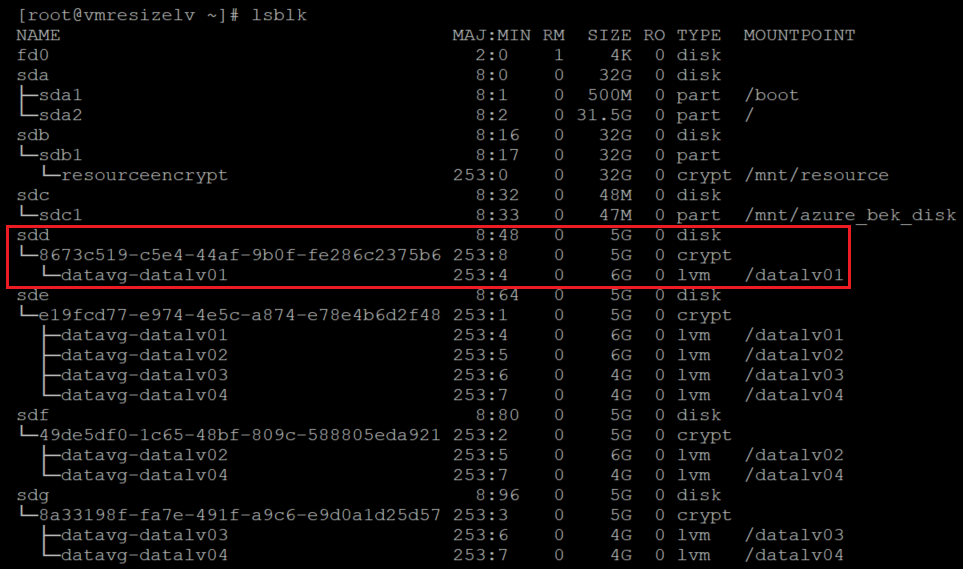

確認 LVM 層位於已加密層上方：
```
sudo lsblk
```
如果您使用未含選項的 lsblk，則會看到掛接點多次。此命令會依裝置和 LV 進行排序。

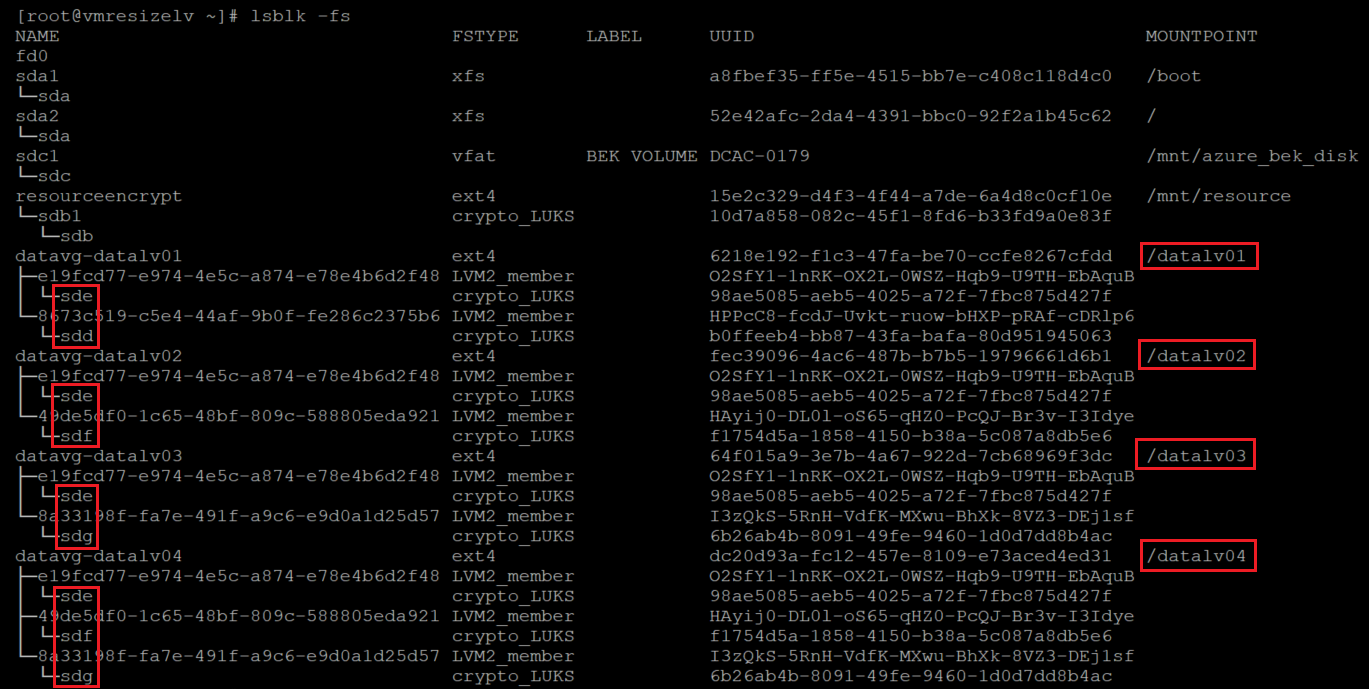

建議您使用 lsblk -fs。在此命令中，-fs 會反轉排序順序，只讓掛接點顯示一次。磁碟會顯示多次。
```
sudo lsblk -fs
```

調整現有 PV 的大小，以在加密磁碟區上擴充 LVM

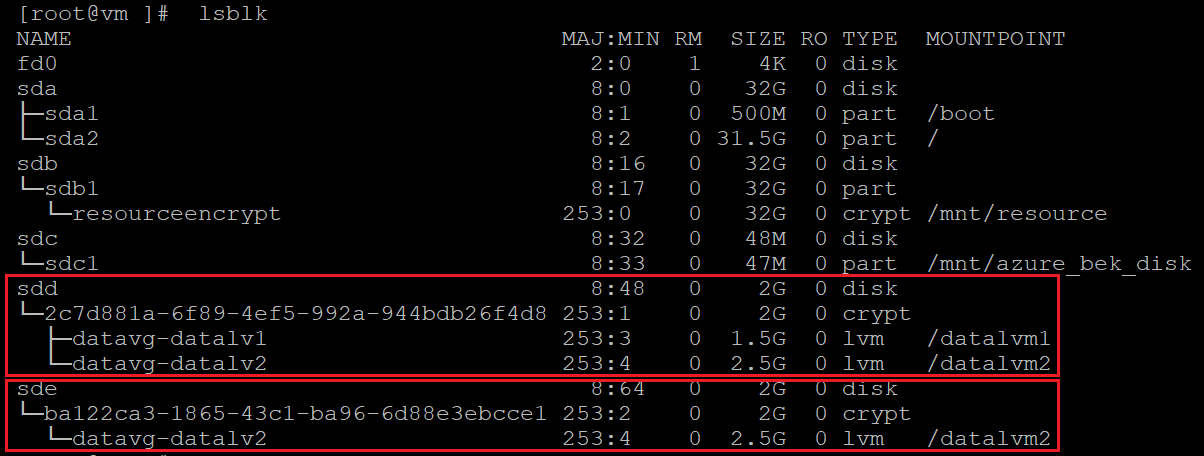

識別已加密的磁碟：
```
sudo lsblk
```
```
sudo lsblk -s
```
檢查 PV 資訊：
```
sudo pvs
```
檢查 VG 資訊：
```
sudo vgs
```
檢查 LV 資訊：
```
sudo lvs
```
檢查檔案系統使用率：
```
df -h /mountpoint(s)
```

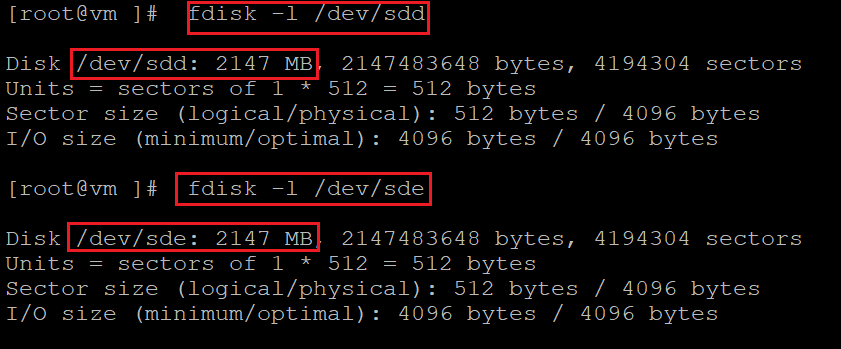

檢查磁碟的大小：

sudo fdisk
sudo fdisk -l | egrep ^"Disk /"
sudo lsblk

顯示檢查磁碟大小之程式碼的螢幕擷取畫面。醒目提示結果。

調整資料磁碟大小。您可以使用入口網站、CLI 或 PowerShell。如需詳細資訊，請參閱在 Linux VM 上擴充虛擬硬碟中的調整磁碟大小一節。

重要

VM 正在執行時，您無法調整虛擬磁碟大小。針對此步驟，解除配置 VM。

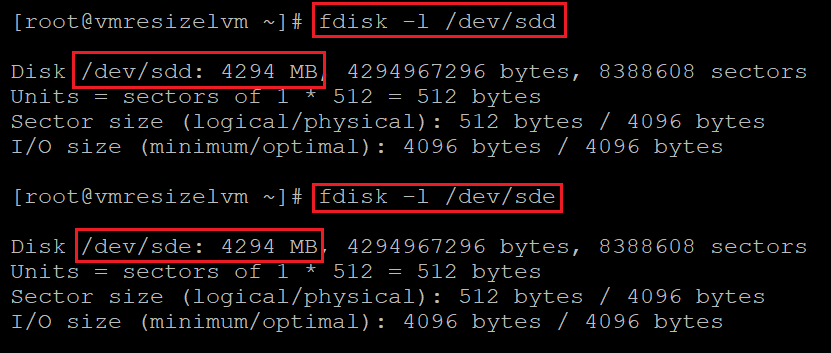

檢查磁碟大小：
```
sudo fdisk
sudo fdisk -l | egrep ^"Disk /"
sudo lsblk
```
在此情況下，這兩個磁碟的大小都會從 2 GB 調整為 4 GB。但是，檔案系統、LV 和 PV 的大小維持不變。

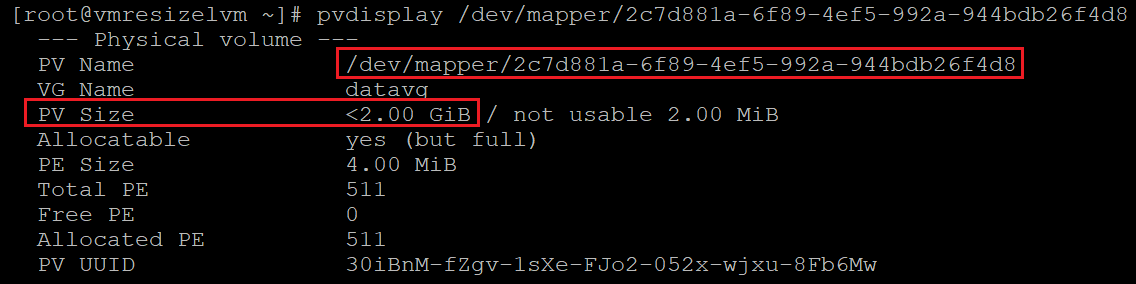

檢查目前 PV 大小。請記住，在 LVM-on-crypt 上，PV 是 /dev/mapper/ 裝置，而不是 /dev/sd* 裝置。
```
sudo pvdisplay /dev/mapper/devicemappername
```

調整 PV 大小：

sudo pvresize /dev/mapper/devicemappername

顯示調整實體磁碟區大小之程式碼的螢幕擷取畫面。醒目提示結果。

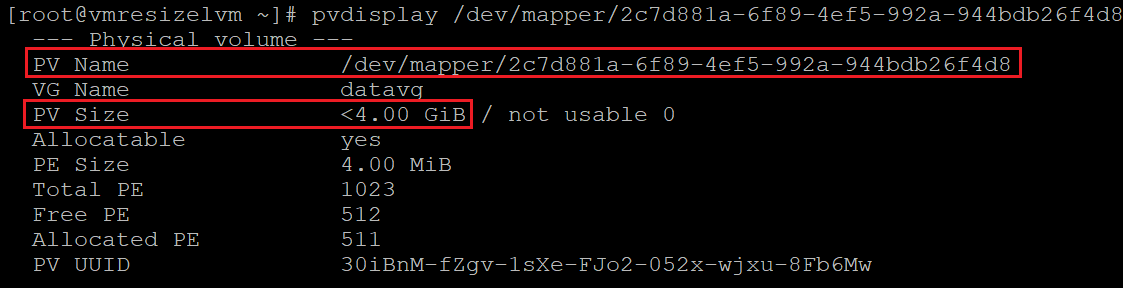

檢查新的 PV 大小：

sudo pvdisplay /dev/mapper/devicemappername

顯示檢查實體磁碟區大小之程式碼的螢幕擷取畫面。醒目提示結果。

調整 PV 上的已加密層大小：
```
sudo cryptsetup resize /dev/mapper/devicemappername
```
針對您想要調整大小的所有磁碟，套用相同的程序。

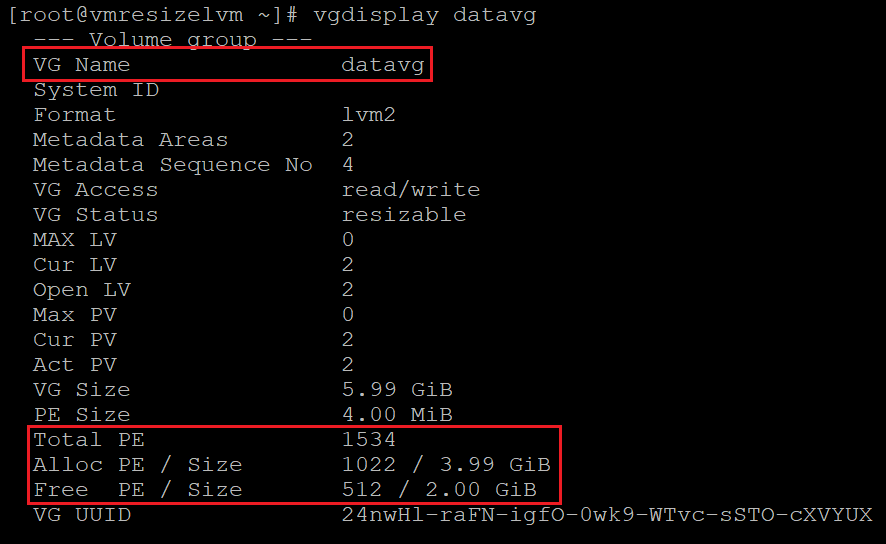

檢查 VG 資訊：
```
sudo vgdisplay vgname
```
VG 現在有足夠的空間可配置給 LV。

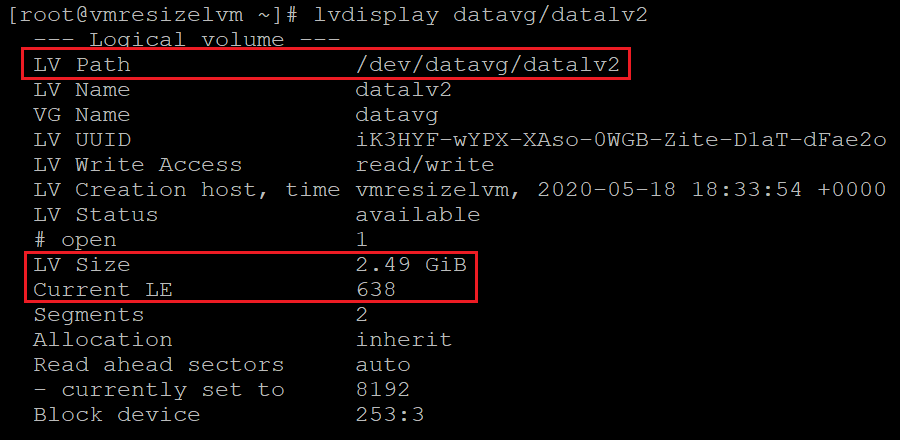

檢查 LV 資訊：
```
sudo lvdisplay vgname/lvname
```
檢查檔案系統使用率：
```
df -h /mountpoint
```

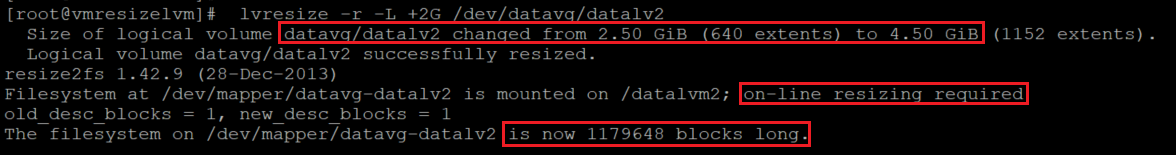

調整 LV 大小：
```
sudo lvresize -r -L +2G /dev/vgname/lvname
```
在這裡，我們使用 -r 選項同時調整檔案系統的大小。
檢查 LV 資訊：
```
sudo lvdisplay vgname/lvname
```
檢查檔案系統使用率：
```
df -h /mountpoint
```
