管線設計工具是一種圖形化編輯器，裝載於visual Studio Microsoft，可讓您建立新的管線;檢視 BizTalk Server Microsoft隨附的管線範本;在管線內移動管線元件;和設定管線、階段和管線元件。
管線設計工具使用 Visual Studio 殼層的三個主要工具作為設計體驗的一部分：
[屬性] 視窗，其中會檢視和修改管線物件的大部分特性。
工具箱，做為設計介面的來源。
設計介面，您可以在此拖曳並放下工具箱中的元件。

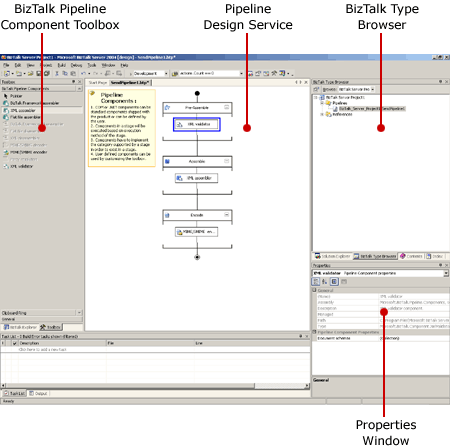

下圖顯示管線設計工具環境。
顯示管線設計環境。管線設計工具會與 BizTalk 專案範本整合，以增強您的開發體驗。 使用項目系統建立新的 BizTalk 項目之後，您可以使用 [檔案] 選單上的 [新增專案] 命令，將管線新增至您的方案。 如需 BizTalk 專案範本的詳細資訊，請參閱 使用 BizTalk 項目系統。
備註
在舊版的 BizTalk Server 中，管線的概念會封裝在訊息通道和埠中，其中定義了套用至檔的特定元件集順序。 在此版本中，管線具有彈性，因為您可以自由地重新排序管線的每個階段中的元件，而且可以輕鬆地在整個管線中插入多個自定義元件。
管線設計工具設計介面可讓您繪製管線的圖形表示法。 設計介面會佔用 Visual Studio 視窗的主要區段，並可讓您編輯屬於 BizTalk 專案的管線。 您可以按兩下設計介面上方的索引標籤，在管線之間巡覽。
每個管線都是由階段組成，每個階段都包含一或多個元件。 如果階段中沒有任何元件，則含有文字的浮浮水印表示可以從 [工具箱] 插入圖形。 當第一個圖案插入舞台時，初始文字就會消失。 設計表面會以垂直方向顯示管線，從頂端（開始）到底部（結束）。
如同其他常見的 windows 程式Microsoft，您可以從 [檔案] 功能表執行數項工作，例如 [開啟] 和 [儲存]。
