商務用 Skype Server 的相關參考數據，包括針對大型、中小型組織制定的圖表和決策。
最適合您的 商務用 Skype Server 拓撲取決於組織的規模、您要部署的工作量，以及高可用性與投資成本的偏好。
本節概述三個拓撲範例參照，包括每個拓撲中納入許多決策背後的理由。
小型組織的拓撲參考
小型組織的參考拓撲顯示如何部署強大、高度可用的解決方案，方法是只部署三個執行 商務用 Skype Server 的伺服器。

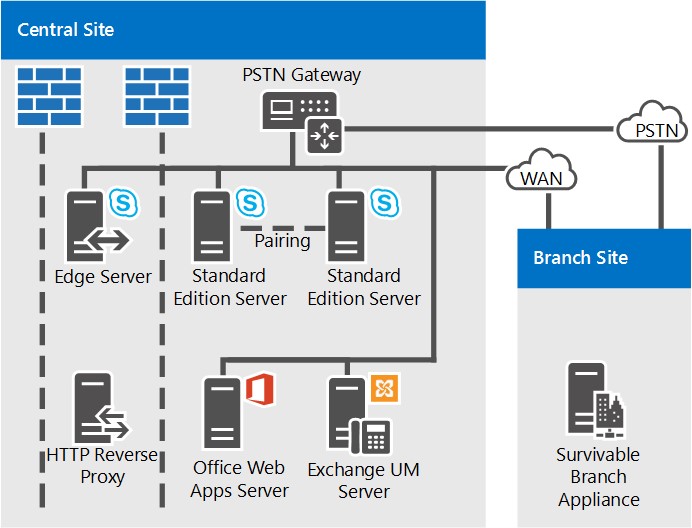

小型組織的拓撲參考
一對 Standard Edition Server Deployed This organization has 4,000 users at their central site. 他們已部署兩個 Standard Edition 伺服器，並將它們配對在一起，以啟用高可用性和災害復原。 每個伺服器都有 2,000 個使用者，但所有使用者的相關信息會在兩個伺服器之間同步處理。 如果一個伺服器故障，則系統管理員可能會故障超過其他伺服器所服務的使用者，而對用戶的干擾最小。 如需 商務用 Skype Server 中高可用性和災害復原功能的詳細資訊，請參閱規劃 商務用 Skype Server 的高可用性和災害復原。
建議使用 Edge Server 部署。 雖然內部 IM、目前狀態和會議不需要部署 Edge Server，但我們甚至建議您進行小型部署。 您可以藉由部署Edge Server來為組織防火牆外的使用者提供服務，以最大化 商務用 Skype Server 投資。 權益包括下列各項：
如果您的組織使用者是在家工作或外出，可以使用 商務用 Skype Server 功能。
您的使用者可以邀請外部用戶參與會議。
如果您有合作夥伴、廠商或客戶組織也使用 商務用 Skype Server，您可以與該組織建立同盟關係。 您的 商務用 Skype Server 部署會辨識來自該同盟組織的使用者，進而產生更好的共同作業。
您的使用者可以與某些公用 IM 服務的使用者交換立即訊息。
分支網站可用性。 這個組織正在執行 商務用 Skype Server 企業語音 功能的試驗計劃。 有些使用者使用 商務用 Skype Server 做為他們唯一的語音解決方案。 其中部分 企業語音 試驗用戶位於分支網站。 分支網站沒有可靠的廣域網路 (WAN) 連結到中心網站，因此可儲存的分支設備會部署在那裡。 部署此功能后，如果 WAN 連結中斷，分支網站的使用者仍可撥打和接聽電話 (組織內的通話和 PSTN 通話) 、具備語音信箱功能，以及使用兩方立即訊息 (IM) 通訊。 當WAN 連結無法使用時，使用者也可以進行驗證。 如需詳細資訊，請參閱規劃 商務用 Skype Server 中的 企業語音 復原。
Exchange UM 部署。 此參考拓撲包含 Exchange 整合通訊 (UM) Server，它執行 Microsoft Exchange Server，而非 商務用 Skype Server。
Office Web Apps Server。 我們建議在每個使用 Web 會議的組織中部署 Office Web Apps Server 或 Office Web Apps Server 伺服器陣列。 Office Web Apps Server 可讓 PowerPoint 投影片在 Web 會議中呈現。
中型組織的參考拓撲
具有高可用性的參考拓撲和單一數據中心是專為具有一個中心網站的中小型組織所設計。 下圖中確切的拓撲適用於有20,000個用戶的組織。

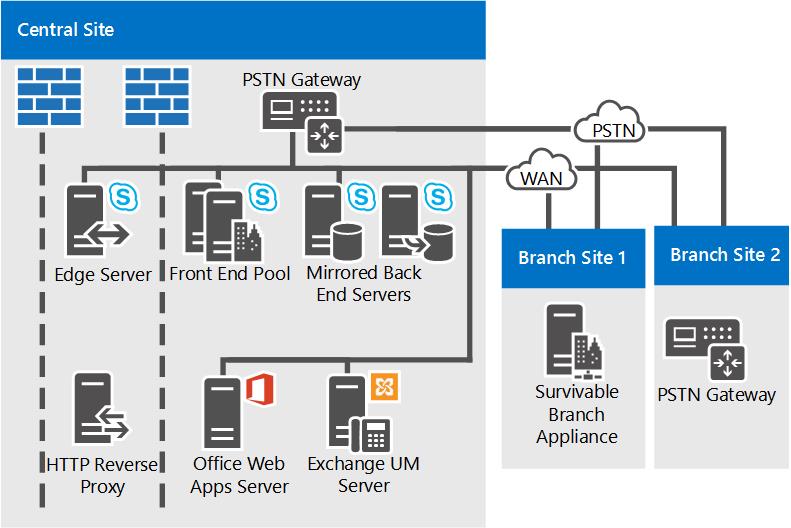

中型組織的參考拓撲
新增更多前端伺服器以容納更多使用者。 此圖表中的確切拓撲有三個前端伺服器，可為20,000個使用者提供支援。 如果您有單一中央網站和更多使用者，只要在集區中新增更多前端伺服器即可。 每個集區的最大用戶人數為80,000人，其中有12個前端伺服器。
不過，單一網站拓撲可以在網站新增另一個前端集區，以支援更多使用者。
您可以新增[災害復原]。 對於這個組織來說，高可用性以供其 商務用 Skype Server 服務是必要的功能，但無法進行災害復原。 他們部署的前端伺服器集區提供高可用性。
如果他們想要新增災害復原能力，可以考慮建立另一個數據中心，並在該處新增另一個前端集區，並將它與目前數據中心中的前端集區配對。 然後，如果發生影響其主要集區的災害，系統管理員可能會故障將使用者移至備份集區。
後端伺服器鏡像 為了提供更多基本使用者功能的高可用性，組織已針對每個前端集區部署一對鏡像的後端伺服器。
監控伺服器資料庫選項。 這個組織已部署監控以確保 企業語音 通話和 A/V 會議的品質。 監控會部署在每個前端伺服器上，且監控資料庫會與後端伺服器共同作業。 我們也支援監控資料庫位於個別伺服器上的對話框。
Edge Server 高可用性 在這個擁有 20,000 個使用者的範例組織中，只有一個 Edge Server 就足以提供效能。 不過，他們已部署兩個Edge Server集區以提供高可用性。
分支網站部署選項。 本拓撲中的組織已 企業語音 部署為其語音解決方案。 分支網站 1 沒有復原的廣域網路 (WAN) 連結到中心網站，因此它已部署一個可更新的分支設備，以便在 WAN 連結到中心網站時維護許多 商務用 Skype Server 功能。 不過，分支網站 2 具有復原的 WAN 連結，因此只需要 PSTN (公用電話交換網) 閘道。 部署在該網站中的 PSTN 閘道支持媒體略過，因此在分支網站 2 不需要內送伺服器。 如需詳細資訊，請參閱規劃 商務用 Skype Server 中的 企業語音 復原。
DNS 負載平衡。 前端集區和Edge Server集區已部署SIP流量的 DNS 負載平衡。 這會消除對Edge Server的硬體負載平衡器的需求，並大幅降低其他集區硬體負載平衡器的設定和維護，因為硬體負載平衡器僅適用於 HTTP 流量。 如需詳細資訊，請參閱 DNS 負載平衡。
Exchange UM 部署。 此參考拓撲包含 Exchange 整合通訊 (UM) Server，它執行 Microsoft Exchange Server，而非 商務用 Skype Server。
Office Web Apps Server。 我們建議在每個使用 Web 會議的組織中部署 Office Web Apps Server 或 Office Web Apps Server 伺服器陣列。 Office Web Apps Server 可讓 PowerPoint 投影片在 Web 會議中呈現。
您可以新增主管。 如果這個組織想要協助加強安全性以防範拒絕服務攻擊，它也可以部署一個「主管」資料庫。 [目錄] 是 商務用 Skype Server 中另一個選擇性的伺服器角色，不提供家庭用戶帳戶，或提供目前狀態或會議服務。 它可做為內部下一個躍點伺服器，Edge Server 會路由目的地為內部伺服器的輸入 SIP 流量。 主管會預先驗證輸入要求，並將它們重新導向到使用者的家用集區或伺服器。 Director 的預先驗證可讓您將不明使用者帳戶的要求傳送到部署。 [目錄] 可協助前端伺服器避免惡意流量，例如阻斷服務 (DoS) 攻擊。 如果網路在這樣的攻擊中被無效的外部流量淹沒，流量會在 Director 結束。
建議使用 System Center Operations Manager。 我們建議您監控 商務用 Skype Server 部署的健康情況，以協助確保使用者的服務可用性。 您可以針對可從 Microsoft 免費下載 商務用 Skype 使用 System Center Operations Manager Management Pack。 透過 商務用 Skype 管理套件，您可以在問題發生時主動取得即時通知、執行端對端交易 商務用 Skype 功能、取得服務可用性報告等。 這可協助您在用戶體驗部署之前，主動回應部署問題。
為大型組織參考拓撲
對於具有多個數據中心支援的大型組織，其參照拓撲適用於具有多個中心網站的任何組織規模。 下圖中確切的拓撲是針對一個擁有 50,000 個使用者的組織，其中 20,000 個用戶位於中央網站 A，20,000 個位於中央網站 B，而在中央網站 C 和分支網站總共有 10,000 個。 此圖表中顯示的拓撲類型可以容納擁有任意數目的用戶的組織。
除了前端伺服器集區所提供的高可用性之外，此拓撲還新增了災害復原支援。 中央網站 A 和 B 的前端集區已配對在一起。 如果其中一個集區中斷，系統管理員可以將受影響用戶的服務移至不受影響網站的配對集區。
此拓撲會顯示在多份圖表中，並先提供概觀，後面接著中央網站的詳細檢視。

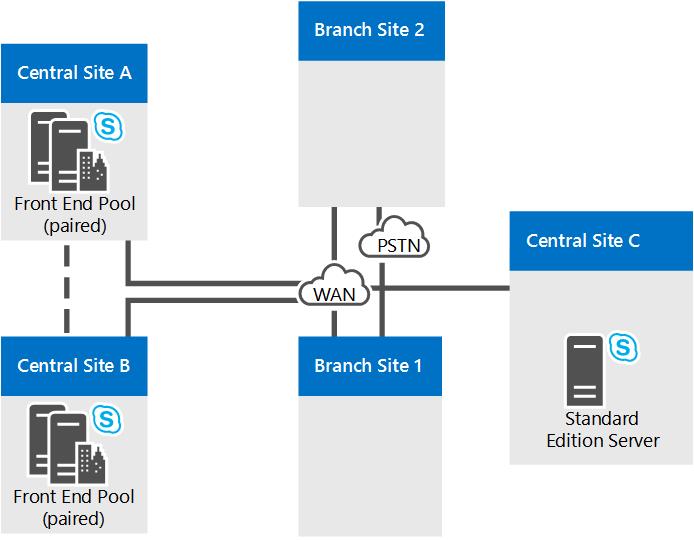

具有多個數據中心的大型組織參考拓撲概觀

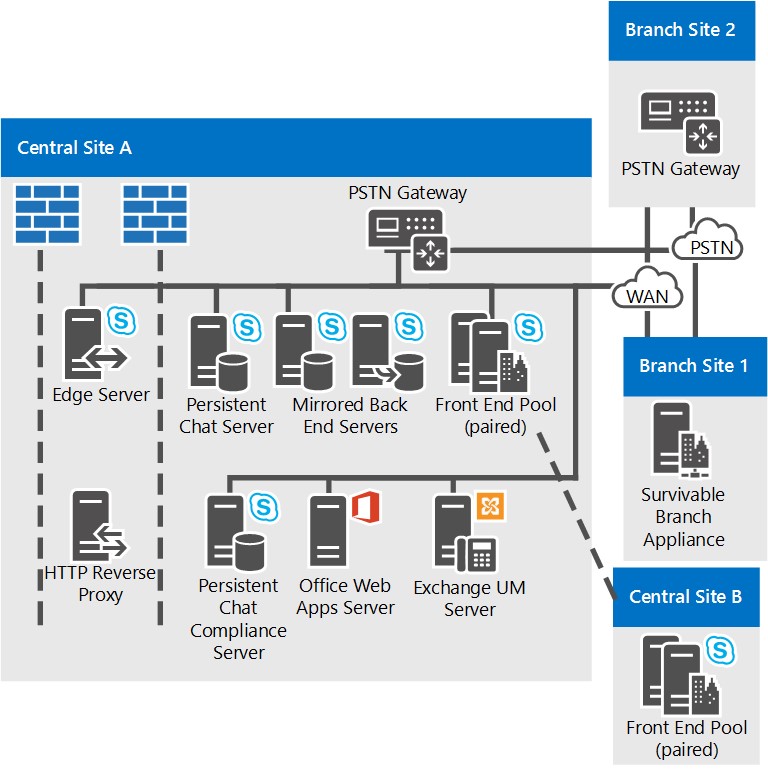

大型組織的參考拓撲：中央網站 A 的詳細檢視

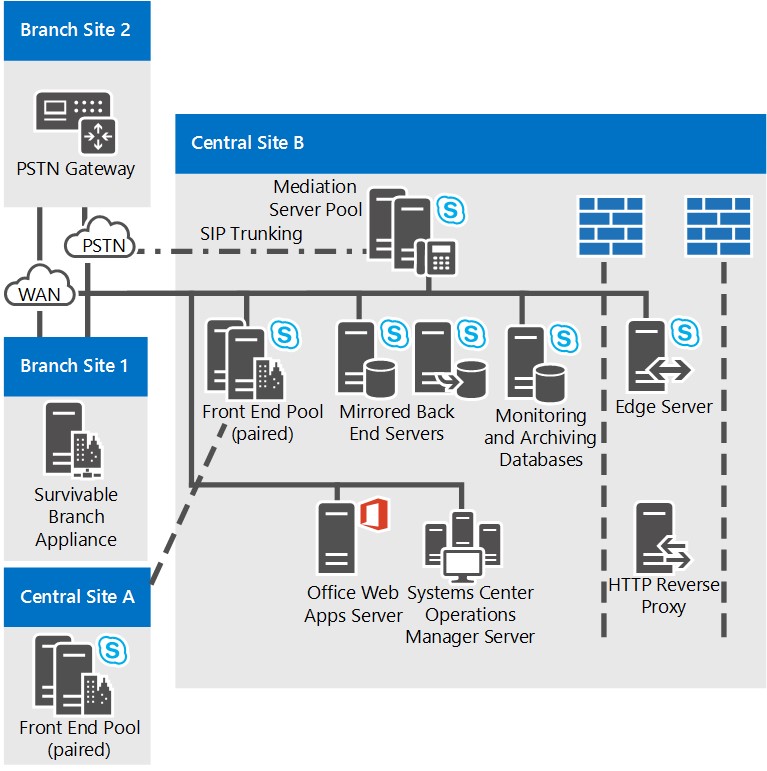

大型組織的參考拓撲：中央網站 B 的詳細檢視

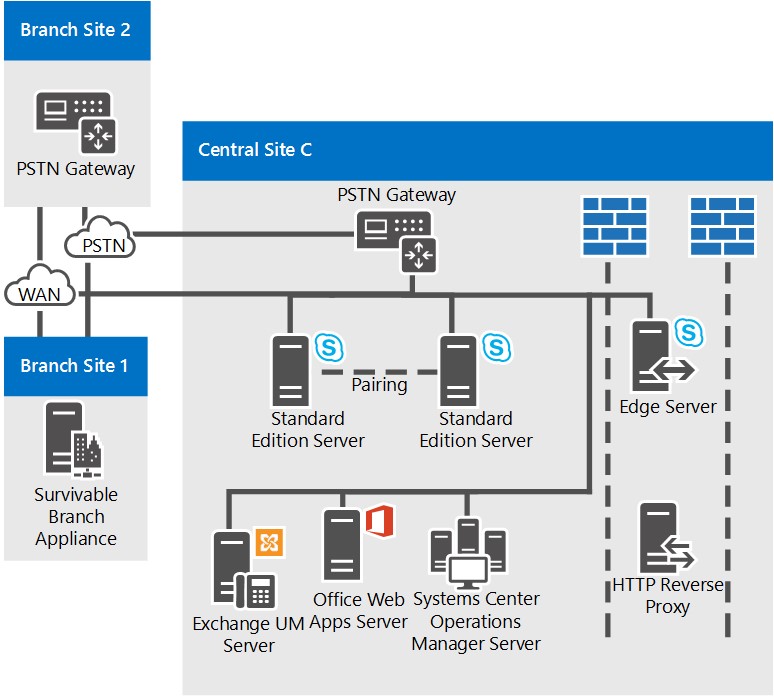

大型組織的參考拓撲：中央網站 C 的詳細檢視
前端集區已配對以啟用災害復原。 網站 A 和網站 B 的前端集區彼此配對，以提供災害復原支援。 如果某個網站的集區失敗，系統管理員可能會故障將使用者從該網站移至另一個網站的配對前端集區，而使用者的服務會中斷最少。 這兩個前端集區各有六部伺服器，在發生故障轉移時，兩個集區中的所有 40,000 個使用者都夠了。 如需詳細資訊，請參閱規劃 商務用 Skype Server 的高可用性和災害復原。
後端伺服器鏡像 為了提供更多基本使用者功能的高可用性，組織已針對每個前端集區部署一對鏡像的後端伺服器。 這是選用的拓撲，您可以選擇改為部署單一 Back End Server。 也支援 SQL 叢集和 AlwaysOn 可用性群組。 如需詳細資訊，請參閱 商務用 Skype Server 中的Back End Server高可用性。
在分支網站使用 Standard Edition 伺服器。 這個組織將網站 C 視為分支網站，因為它只有 600 名員工。 不過，用戶之間有許多 A/V 會議。 如果部署在 商務用 Skype Server 做為分支網站，這些會議的媒體會跨跨廣域網路 (WAN) ，以及從已部署 Front End Server 的中央網站執行。 為了避免這種潛在的頻寬負載，他們已在此網站安裝一對 Standard Edition 伺服器，該網站會主持這些會議。 此外，因為 Standard 版本伺服器是安裝在那裡，因此 商務用 Skype Server 定義會將其視為中央網站，而且在拓撲建立器和規劃工具中會視為一個中心網站。
只有一個 Standard Edition 伺服器就足以提供此處的效能，但組織已部署兩個伺服器，並將它們配對在一起以在一部伺服器中斷時提供高可用性。
雖然網站 C 被視為中央網站，但您不需要在那裡部署 Edge Server。 在此範例中，網站 C 會使用部署在網站 A 的 Edge 伺服器。
監控和封存 這個組織已同時部署監控和封存。 當您部署監控或封存時，它會在每個前端伺服器上執行。 這些功能的資料庫可以與後端資料庫共同作業，或位於不同的伺服器上。 這個組織已將這些資料庫位於與後端伺服器分開的伺服器上，位於中央網站 B。此處的資料庫會從所有網站的前端伺服器接收監控和封存數據。
分支網站部署選項。 實際上這個組織有超過 50 個分支網站，其中只有兩個會顯示在詳細圖表中。 分支網站 1 沒有可復原的 WAN 連結到中心網站，因此已部署可更新的分支設備以在 WAN 連結到中心網站時提供電話服務。 不過，分支網站 2 具有復原的 WAN 連結，因此它只需要公用電話交換網 (PSTN) 閘道。 部署於該處的 PSTN 閘道支持媒體略過，因此在分支網站 2 中不需要中移伺服器。 如需決定在分支網站安裝哪些專案的詳細數據，請參閱規劃 商務用 Skype Server 中的 企業語音 復原。
SIP 主控式和中繼伺服器。 請注意，在中央網站 B，中樞伺服器未與前端伺服器共同作業。 這是因為使用SIP主控的網站建議使用獨立的中繼伺服器。 在大多數其他情況下，我們建議您使用 Front End Server 共同作業中拉式伺服器。 如需有關中轉伺服器的詳細數據，請參閱規劃檔中的中型 伺服器元件和對話 框。
隨即部署常設聊天室。 這個組織已部署啟用常設聊天室所需的伺服器。 它已部署多個常設聊天前端伺服器，以處理集區中用戶數量的負載，並提供高可用性。 它也已部署常設聊天室的合規性，並將常設聊天室和常設聊天室合規性存放區分別放在不同的伺服器上。 這些存放區可能已分組，甚至可以與Back End Server共同作業，但這個組織已選擇將它們分開，以提供更好的效能。
備註
常設聊天室於 2015 年 商務用 Skype Server 提供，但在 商務用 Skype Server 2019 中不再支援。 Teams 也提供相同的功能。 如需詳細資訊，請參閱 開始使用您的 Microsoft Teams 升級。 如果您需要使用常設聊天室，您的選擇是將需要此功能的使用者移轉到 Teams，或繼續使用 商務用 Skype Server 2015。
DNS 負載平衡。 前端集區和Edge Server集區使用 DNS 負載平衡。 這可排除硬體負載平衡器對Edge Server內部介面的需求，並大幅減少您在設定及維護其他集區硬體負載平衡器時所花費的時間量，因為硬體負載平衡器僅適用於 HTTP 流量。 如需詳細資訊，請參閱 (。。/../plan-your-deployment/network-requirements/load-balance.md#BKMK_DNSLoadBalancing) 。
Exchange UM 部署。 商務用 Skype Server 可與 Exchange 整合通訊 (UM) 和託管 Exchange UM 的內部部署搭配使用。 中央網站 A 包含 Exchange 整合通訊 (UM) Server，它執行 Microsoft Exchange Server，而不是 商務用 Skype Server。 適用於 商務用 Skype Server的 Exchange UM 功能會在前端集區上執行。
中心網站 B 使用託管的 Exchange，因此也會託管 Exchange UM Server 功能。
如需有關 Exchange UM 的詳細數據，請參閱規劃檔中的 內部部署 Exchange 整合通訊整合 和 託管的 Exchange 整合通訊整合 。
Office Web Apps Server。 我們建議在每個使用 Web 會議的組織中部署 Office Web Apps Server 或 Office Web Apps Server 伺服器陣列。 您可以在一個網站中部署單一 Office Web Apps 伺服器陣列，以服務於所有網站的流量，或在每個網站中部署。 Office Web Apps Server 可讓 PowerPoint 投影片在 Web 會議中呈現。
您可以新增主管。 如果這個組織想要加強安全性，防範阻斷服務攻擊，它也可以部署一群「主管」。 [目錄] 是 商務用 Skype Server 中另一個選用的伺服器角色，不會將使用者帳戶設為主要帳戶，也不會提供目前狀態或會議服務。 它可做為內部下一個躍點伺服器，Edge Server 會路由目的地為內部伺服器的輸入 SIP 流量。 主管會預先驗證輸入要求，並將它們重新導向到使用者的家用集區或伺服器。 Director 的預先驗證可讓您將不明使用者帳戶的要求傳送到部署。 [目錄] 可協助前端伺服器避免惡意流量，例如阻斷服務 (DoS) 攻擊。 如果網路在這樣的攻擊中被無效的外部流量淹沒，流量會在 Director 結束。
建議使用 System Center Operations Manager。 我們建議您監控 商務用 Skype Server 部署的健康情況，以協助確保使用者的服務可用性。 您可以針對可從 Microsoft 免費下載 商務用 Skype 使用 System Center Operations Manager Management Pack。 您可以使用 商務用 Skype 管理套件，在問題發生時主動取得即時通知、執行端對端交易 商務用 Skype 功能、取得服務可用性報告等。 這可協助您在用戶體驗部署之前，主動回應部署問題。
