在 Visual Studio 中對 Unreal Engine 藍圖進行偵錯

Visual Studio 藉由在呼叫堆棧和局部變數視窗中顯示 Unreal Engine 藍圖的相關信息，以改善 Unreal Engine 專案的偵錯。 此功能可讓您在一個偵錯會話中，將藍圖程式代碼與C++程序代碼一起偵錯。 透過這項功能，您可以輕鬆地追蹤藍圖與C++程式代碼之間的互動，讓您更輕鬆地識別和修正 Bug。

藍圖是 Unreal Engine 中提供的可視化腳本技術，可用於快速原型設計和開發。 它們可以與C++程式代碼互動，而且在許多情況下，遊戲原本是設計為藍圖，稍後轉換成C++以改善效能。 如果您花時間將藍圖轉換成C++，這項功能可讓您將藍圖與C++程序代碼一起分析，以協助轉換。 這可減少在 Visual Studio 與 Unreal 編輯器之間切換的需求，提供順暢的偵錯體驗，並減少內容切換。

Visual Studio 藍圖調試程序支援提供：

• 整合式呼叫堆疊：藍圖框架會出現在與C++框架相同的呼叫堆疊中。
• 變數檢查：檢視 Blueprint 節點的釘選及其值顯示在局部變數視窗中。
• 整合偵錯體驗：在相同會話中偵錯藍圖和C++程序代碼。
• 斷點支援：在藍圖所呼叫C++程式代碼中設定斷點。 當您有多個藍圖可以呼叫C++程式碼時，這非常有用，但您不確定哪些藍圖確實呼叫了程式碼及其原因。

先決條件

• Visual Studio 2022 17.14 或更新版本，並已安裝 遊戲開發的 C++ 工作負載。
• 適用於 Unreal Engine 藍圖元件的 Visual Studio 調試程式工具 。
• Visual Studio Tools for Unreal Engine 元件。
• 適用於 Visual Studio 的 Unreal Engine 外掛程式。
• 安裝了包含偵錯符號的 Unreal Engine。
• 適用於 Unreal Engine 的 Visual Studio 外掛程式。

安裝先決條件

執行 Visual Studio 安裝程式以安裝必要的元件來偵錯 Unreal Engine 藍圖。 如需安裝 Visual Studio Tools for Unreal Engine 的詳細資訊，請參閱 開始使用 Visual Studio Tools for Unreal Engine。

• 在 工作負載 窗格中，確定已安裝 C++ 遊戲開發工作負載，以及 適用於 Unreal Engine Blueprints 的 Visual Studio 調試工具 和 適用於 Unreal Engine 的 Visual Studio 工具：



安裝 Unreal Engine 偵錯符號

針對您使用 Visual Studio 偵錯的每個 Unreal Engine 版本安裝偵錯符號：

1. 開啟 Epic Games 啟動器。

2. 選取 [Unreal Engine] 窗格，然後選取 [ 連結庫 ] 窗格。

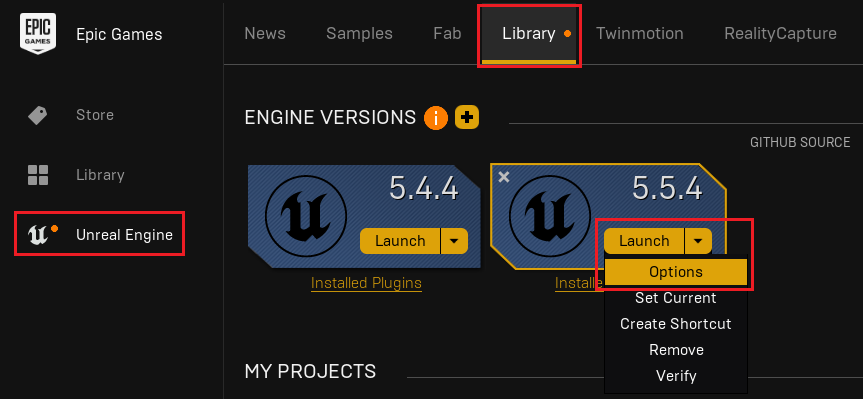

3. 選取引擎版本的下拉功能表，然後選擇 [ 選項]：

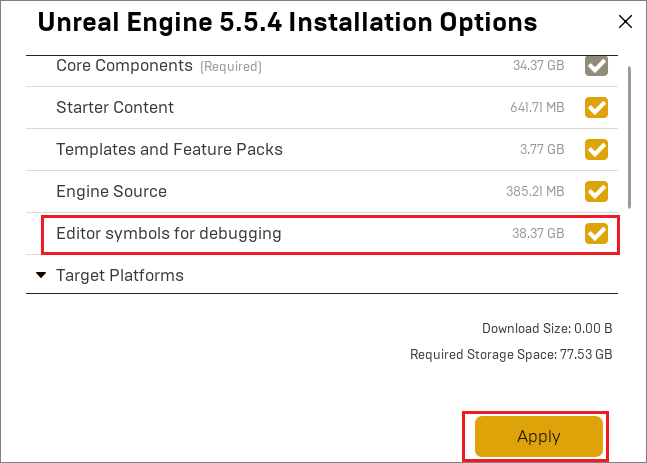

4. 在 [選項] 對話框中，選取 [編輯器] 符號以進行偵錯：



5. 選取 [套用]，然後等候下載完成。

安裝適用於 Visual Studio 的 Unreal Engine 外掛程式

適用於 Visual Studio 的 Unreal Engine 外掛程式會安裝到 Unreal Engine 中。 當您在 Visual Studio 中開啟 Unreal Engine 專案時，系統會自動啟動它。 此外掛程式提供 Unreal Engine 與 Visual Studio 之間的必要整合，以便在 Visual Studio 調試程式本地變數視窗中查看藍圖節點管腳值。

如需手動安裝指示，請參閱 vc-ue-extensions。

如果您有可在 Visual Studio 中開啟的 Unreal Engine 專案，另一種安裝外掛程式的方式是透過 Unreal Engine 組態視窗在 Visual Studio 中：

• 在 Visual Studio 中開啟 Unreal Engine 專案後，選擇> [項目設定工具 for Unreal Engine] 以開啟 [Unreal Engine 整合組態] 視窗。
• 在 [Visual Studio 整合工具狀態 ] 區段中，依需求選取 [ 安裝至專案 ] 或 [ 安裝至引擎 ]。

如果您沒有看到安裝按鈕，請選擇重新整理圖示以重新整理狀態。 如果您需要手動安裝外掛程式，請選取 [ 手動安裝指示 ] 連結，以開啟包含安裝指示 的vc-ue-extensions 頁面。

Unreal Engine 集成配置視窗的螢幕快照。在 [Visual Studio 集成工具狀態] 區段中，突出顯示 [重新整理]、[安裝至專案] 和 [安裝至引擎] 按鈕，及 [手動安裝指示] 連結也被突出顯示。

設定測試專案

若要測試藍圖調試程式功能，請建立包含藍圖和C++程式代碼的專案。 Unreal Engine First Person 範本運作良好。

1. 開啟 Unreal Engine 編輯器並建立新的 First Person 專案。

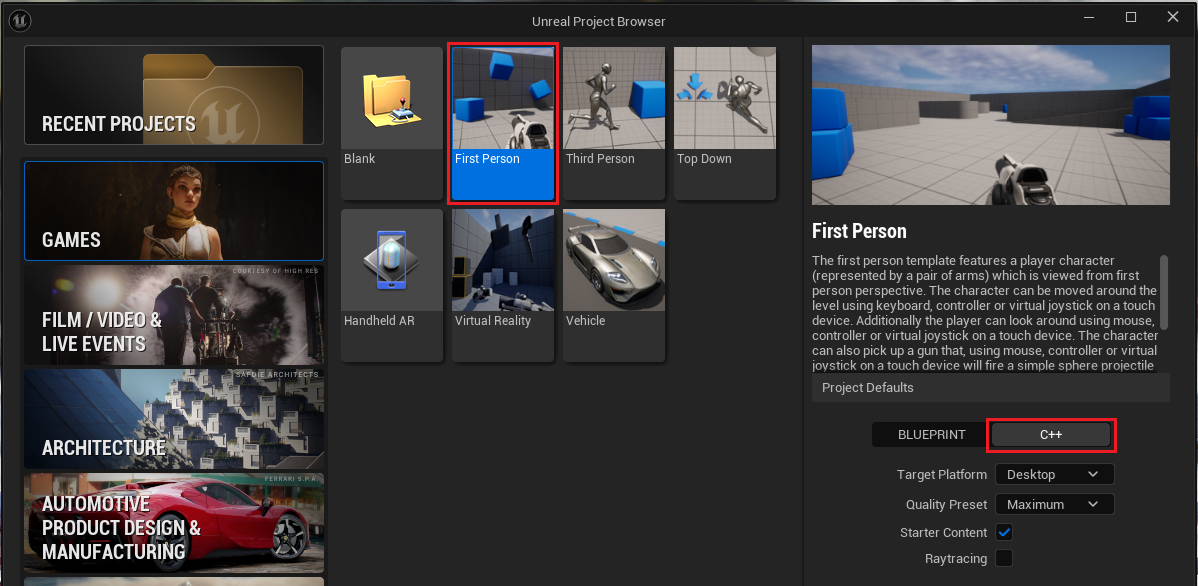

2. 確定已選取 C++ ：



3. 建立項目之後，請關閉所有 Unreal 編輯器實例。

4. 在Visual Studio中，開啟產生的Visual Studio方案檔 （.sln）。

安裝適用於 Unreal Engine 的 Visual Studio 外掛程式

若要在 Visual Studio 調試程式中檢視 Unreal Engine 的藍圖節點變數，您需要安裝 Visual Studio 外掛程式。 外掛程式可以安裝在引擎或遊戲專案來源中。 在 Visual Studio 中開啟 Unreal Engine 專案時，系統會自動啟動它。 如需安裝指示，請參閱 vc-ue-extensions。

偵錯藍圖

請遵循下列步驟來設定斷點、檢查藍圖函式，以及檢視其節點釘選值：

1. 在Visual Studio中，找出 AttachWeapon 武器元件類別中的方法。 例如，如果您將專案 FirstPerson命名為 ，函式會位於 檔案 FirstPersonWeaponComponent.cpp中。

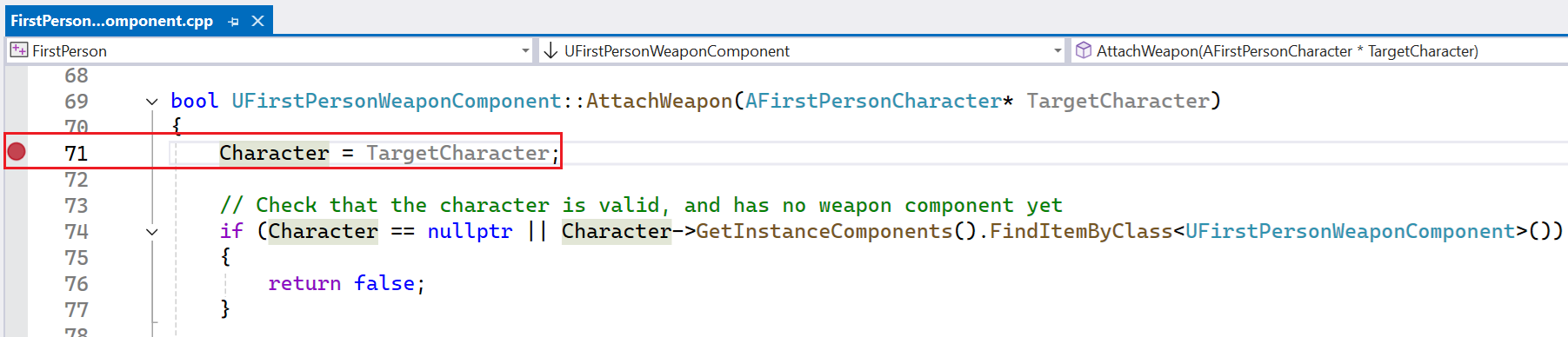

2. 在方法的 AttachWeapon 開頭新增斷點。 當玩家在遊戲中拿起武器時，會呼叫此方法：

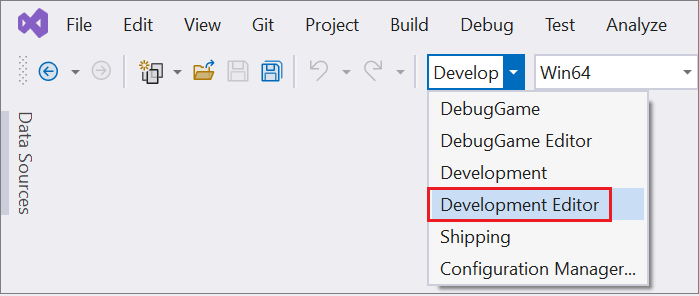

3. 在 [Visual Studio 方案組態 ] 下拉式清單中，選取 [開發編輯器]：



4. 在Visual Studio中，編譯並執行專案以開啟Unreal編輯器。

5. 在 Unreal 編輯器中，選取綠色的 [播放] 按鈕以啟動遊戲。

6. 在執行中的遊戲中，按 W 鍵向前移動，直到您與武器相撞並觸發斷點為止。

7. 當斷點被觸發時，請檢查 呼叫堆疊 視窗。 藍圖堆疊框架會出現在您的C++堆疊框架中：

   Visual Studio 中呼叫堆疊視窗的螢幕快照。AttachWeapon 中的斷點位於呼叫堆疊頂端。在 BP_PickUp_Rifle::ExecuteUbergraph_BP_PickUp_Rifle 和 BP_PickUp_Rifle::BndEvt___BP_PickUp_Rifle_TP_PickUp_K2Node_ComponentBoundEvent_1_OnPickUp_DelegateSignature 的呼叫堆疊中，兩個藍圖項目被反白顯示。

8. 在呼叫堆疊中雙擊第一個 Blueprint 框。

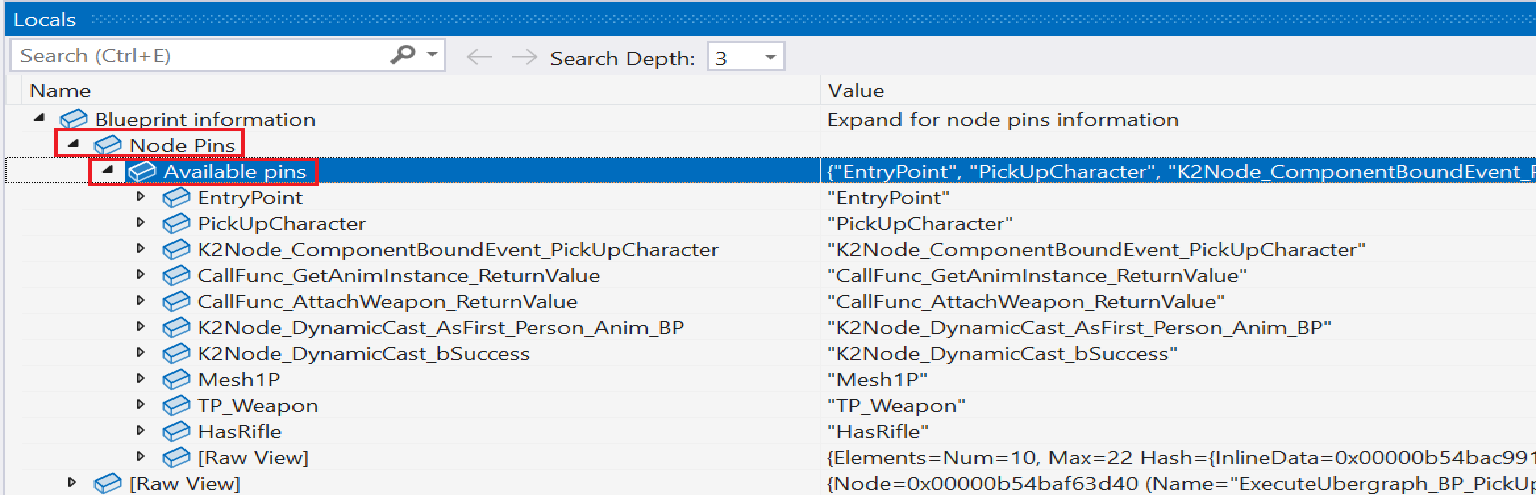

9. 開啟 [ 局部變數 ] 視窗，以檢視與藍圖節點相關聯的變數。 您可以看到藍圖節點接腳的值：



總結

Visual Studio 藍圖調試程式提供順暢的偵錯體驗，可橋接 Unreal Engine 專案中C++與藍圖程式代碼之間的差距。 這個整合式方法可讓您：

• 追蹤從C++到藍圖和返回的執行流程。
• 檢查藍圖變數、節點釘選值，以及C++變數。
• 在與 C++程式碼相同的偵錯工作階段中逐步檢視 Blueprint 的執行框架。

這種統一的偵錯體驗可協助有效地解決這兩種編碼範例之間的問題，而不需要在不同的偵錯工具之間切換。
