無線 LAN (802.11) 測試必要條件
本主題描述用來測試無線 LAN （WLAN） 裝置的程式，以確保其能正常運作 Windows。 這些程式使用 Microsoft Windows 驅動程式套件 （WDK） 和 Windows 硬體實驗室套件 （Windows HLK）。 若要符合 WLAN Windows 硬體認證計劃，您必須執行 Windows HLK 識別為裝置所需的所有測試。 我們也建議您依照下列層級的順序執行測試：「基本」、「功能」、「可靠性」和「認證」。
注意
若要讓驅動程式通過測試和取得 Windows 硬體認證，您必須使用最新版本的 WDK 來編譯驅動程式。
注意
使用軟體型存取點的 WLAN Windows HLK 測試，完全支援使用特定的 Atheros WLAN NIC。 測試 WLAN 驅動程式的 Windows HLK 客戶必須使用安裝在 AP 控制器機器中的 WLAN 適配卡來完成其提交。 在 Windows 8.1 版本期間，只有兩個裝置經過特別測試：Dlink DWA-552 和 Dlink DWA-556。 其他模型過去可能已運作，而且可能會繼續運作，但無法保證。 如果您對此有疑問，請透過 wlanndt@microsoft.com與我們連絡。
要執行的測試取決於您正在測試的裝置或系統的功能。 測試大約需要 36-40 小時才能執行。 這些時間代表完整傳遞的結果。 任何測試或重新啟動失敗，因為當機會增加測試的額外時間。 這些時間可能會因測試中使用的個別計算機平臺和效能而有所不同。
WLAN 裝置測試的 Windows HLK 設定
WLAN 裝置測試的 Windows HLK 設定包含下列元件：
執行 Windows HLK Studio 的電腦。 透過此應用程式，您可以控制及設定 Windows HLK 控制器，以將作業傳送至 Windows HLK 系統集區中的 Windows HLK 用戶端。 設定 Windows HLK 測試執行作業時，會強制執行 WLAN Windows HLK 提交的所有需求。
Windows HLK 控制器電腦。 這部計算機必須執行 Windows Server。 如需詳細資訊，請參閱 Windows HLK 必要條件。 （在許多情況下，此計算機可以是執行 Windows HLK Studio 的同一部電腦。此元件會為測試作業保留系統集區中的 Windows HLK 用戶端。 在 圖 1 WLAN 安裝程式中，Windows HLK 控制器和 Windows HLK Studio 機器會以一部電腦表示。
「受測裝置」（DUT），這是執行您要尋求認證的所需作業系統和架構的計算機，以及安裝認證裝置的計算機。 您必須在此電腦上安裝 Windows HLK 用戶端。
支援裝置受測裝置 （SUT），這是執行與 DUT 相同版本和處理器架構的電腦。 SUT 也必須安裝相同的 WLAN 裝置，並執行與 DUT 相同的驅動程式版本。
AP 控制器，這是執行與 DUT 和 SUT 相同 Windows 處理器架構的電腦。 這部計算機必須已安裝相容的 WLAN 適配卡（建議使用 Dlink DWA-552）和兩個乙太網路卡，其中一個必須能夠達到 1 Gbps。 您必須在此電腦上安裝 Windows HLK 用戶端。
兩個 ASUS RT-N66U 和/或 ASUS RT-AC66U 路由器或兩個阿路巴 515 或 535 AP。 如需路由器的組態詳細數據和實體排列，請參閱 圖 1 WLAN 設定 。
支援 802.11AC 的路由器/存取點。 如需設定詳細數據和實體安排，請參閱 圖 1 WLAN 設定 。 802.11AC 路由器至少必須支援與 DUT 相同的天線數目、空間數據流和最大輸送量。 使用不支持足夠輸送量的 802.11AC 路由器將會失敗 802.11 效能測試。 您可以使用 802.11AC 路由器的 2.4Ghz 端作為 Wlan L1 和裝置基本測試的 AP。 您應該使用 WPA2 Personal 和 AES 加密進行此設定。 這些測試的預設值會使用kitstestssid的ssid和密碼密碼。
支援 802.11w 的存取點。 此專案與先前的 WLAN Windows HLK 版本保持不變，而且可以使用先前使用的存取點。
支援 6GHz 的存取點。 網路應該設定在 6GHz 頻帶上，以避免在測試期間在另一個頻帶上連線。 如果 DUT 不是支援 6GHz 的裝置，則不需要此存取點。
支援Wi-Fi 7的多連結作業存取點。 它必須使用Wi-Fi 7 MLO WPA3 網路進行設定，以建立至少兩個連結。 這通常與上述支援 6GHz 的 AP 相同。 如果 DUT 不支援 802.11be，就不需要此存取點。
注意
Windows Vista 和舊版 Windows 已被取代，且測試組態中的任何角色都不支援。

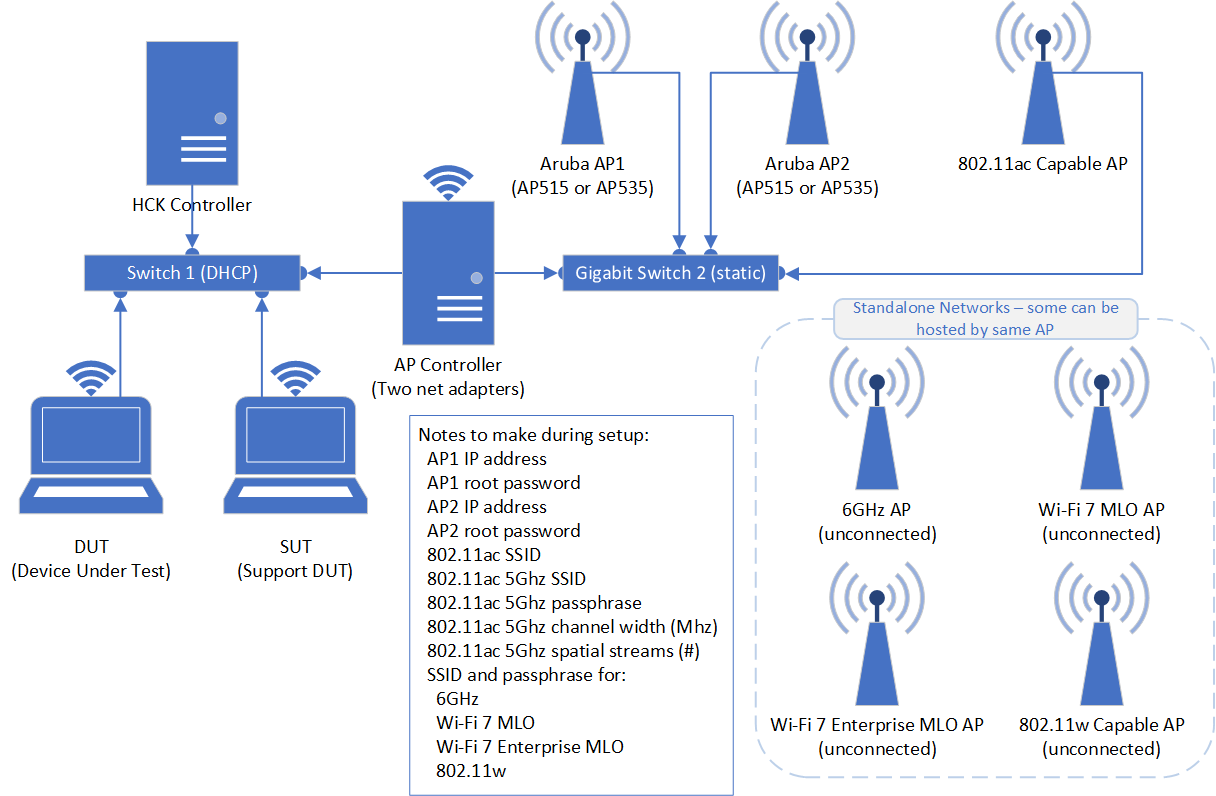

圖 1 WLAN 設定 顯示 WLAN 設定：
準備無線域網 （802.11） 測試
RT-N66U 或 RT-AC66U （AP1 和 AP2） 準備：
這些裝置目前不支援 802.11ax、WPA3 或增強式開啟。 使用下面所述的阿路巴裝置來測試這些功能。
請確定您使用的是 3.0.0.4.376 或舊版韌體。 新單位可能直接現成具有相容的韌體版本。 （我們建議您保留可用的工作韌體複本。
您必須先預先設定AP1和AP2，才能進行連線。 您可以使用AP控制器或個別的電腦來執行設定。 在此程式中，請確定計算機僅使用乙太網路連線到路由器的 LAN 連接埠。
當您第一次設定新的 AP 時，建議您直接流覽至：，略過 AP 上的設定精靈： http://192.168.1.1/index.asp 。
AP1 和 AP2 上的 WAN/因特網埠必須在使用靜態 IP 連線類型的進階 設定 的 WAN 區段中設定。 使用的靜態 IP 必須位於千兆位交換器 2 的子網中。 （例如：192.168.100.0/255.255.255.0）交換器 1 和交換器 2 必須使用個別和非重疊的 IP 子網。
[WAN 設定] 頁面需要填寫 [預設網關]、[DNS Server1] 和 [DNS Server2] 字段。為了方便設定，建議您在AP控制器上輸入Nic 2的靜態IP位址（這必須與WAN IP 設定位於相同的子網範圍中）。
您必須在進階 設定 的 [防火牆] 區段中停用防火牆。
您必須在 AP1 和 AP2 上進階 設定 的 管理員 [系統] 索引標籤的 [系統] 索引標籤上啟用 Telnet。
為了從AP控制器進行偵錯，強烈建議您在AP1和AP2上進階 設定的 [管理員 istration] 區段的 [系統] 索引卷標上啟用來自 WAN 的 Web 存取。
重要
測試第一次執行時，會停用兩個 ASUS 路由器上的所有 LAN 埠。 這是預期行為。 如果您想要連線到IP以在測試期間驗證設定，請使用AP控制器，並使用布建的靜態IP透過WAN埠進行連線。 測試會在測試期間視需要啟用每個 AP 的 LAN 埠。 如果您需要連線到 LAN 埠進行測試，請停止測試執行，並在 AP 上手動關閉電源。 這會重新啟用 LAN 埠，直到下一個測試開始為止。
您可以使用 Telnet.exe 從 AP-Controller 連線到 WAN IP 位址上的兩個路由器，針對測試連線到 IP 的能力進行疑難解答。 如果您無法使用WAN IP 位址、系統管理員的使用者名稱和您設定的密碼，從 AP-Controller 連線到任一個 AP（預設密碼是系統管理員），測試將無法連線，而且將會失敗。
這些準備步驟不適用於安裝程式中的 802.11 AC 路由器。 針對 802.11AC 路由器，將其設定為符合您裝置所支援的最大頻寬和空間數據流。
阿路巴（AP1和美聯社2）準備：
目前支援的阿路巴IP是515和535個執行阿路巴OS立即8.5.0.0。
在一般安裝中，阿路巴IP會設定為「群集」，其中一個AP指定 控制器 和其餘 用戶端。 在此情況下，AP 組態變更會套用在控制器上，最後匯出至適當的用戶端。 當AP控制器系統獨立設定每個AP時，此控制器/用戶端設定不適用於WLAN HLK 測試。 相反地，必須將 AP 從 Managed 轉換成獨立模式。
指派AP靜態IP
若要設定新的獨立阿路巴美聯社，請將其從網路拔除，將其USB纜線插入計算機...。
使用 裝置管理員 判斷 AP 插入的 COM 連接埠
啟動 PuTTY，選取 [序列]，然後輸入 COM 連接埠
Power-cycle the AP
開機開始之前，有 2 秒 的暫停，按 Return 並停止開機
開機停止之後，您就會進入特殊的命令模式終端機會話。 使用它來指派靜態 IP 位址：
apboot> factory_reset （選擇性）
apboot> setenv ipaddr 192.168.s.n （使用 Gigbit Switch 2 的子網）
apboot> setenv netmask 255.255.255.0
apboot> setenv gatewayip 192.168.s.cc （AP 控制器的 IP）
apboot> saveenv
apboot> printenv
apboot> 開機 （大約需要 3 分鐘）
轉換成阿路巴立即OS
獨立 模式僅受阿路巴 立即 OS支援。 當您在非立即 OS 上登入 Web 時，您會看到 [存取點布 建] 頁面以強制升級：
登入 Web 介面。 默認登入是 admin/admin 或 admin/serial#。
流覽至新的OS映像。 （必須在本機計算機上。
選取 [立即儲存並升級]。
升級成功之後，AP 會立即重新啟動。
開啟 Telnet 並轉換成獨立模式
一旦 AP 執行 立即 執行，請執行最終設定步驟：
登入 Web 介面。 默認登入為 admin/admin，如果 AP 剛升級，則為 admin/serial#。
如果 AP 剛升級，您會看到 [重設默認密碼] 頁面。 輸入新的密碼，按兩下 [ 確定 ]，然後使用新的密碼再次登入。
啟用終端機存取 （telnet）：
組態>系統>顯示進階選項>一般>終端機伺服器
設定靜態 IP （只有在 IP 變更時才需要 ）
設定>存取點> 選取 AP 的 MAC > 編輯 （鉛筆） >以靜態方式指定
轉換為獨立版：
維護>轉換
將一或多個存取點轉換為> 獨立AP
從下拉式清單中轉換> 選取 AP MAC 的存取點 （通常是唯一的 MAC）
轉換您要繼續嗎？> 還行
拓撲組態和準備：
圖 1 中的每個 行。WLAN 設定 代表連接的乙太網路纜線。
（僅限 ASUS） AP1 和 AP2 必須使用 WAN/因特網埠連線到 Gb 交換器 2。
（僅限 ASUS） 需要AP1和AP2上LAN埠之間的乙太網路纜線。 聯機可以在AP1上的任何LAN埠與AP2上的任何LAN埠之間。
AP 控制器需要兩個 LAN 適配卡。 一個 LAN 適配卡 （Nic 1） 會連線到 Gb 交換器 1，而第二個區域網路卡 （Nic 2） 則連接到 Gb 交換器 2。 Nic 2 必須是千兆位適配卡，不能是 USB 乙太網路卡。 此配接器用來測量 802.11AC 效能。 Nic 1 上的 IP 位址必須使用 DHCP 指派。 必須以靜態方式指派 Nic 2 上的 IP 位址。 此指派方法可讓測試識別配接器。
請勿針對 Gb 交換器 1 和 Gb 交換器 2 使用相同的 IP 位址空間。 它們必須包含未重疊的IP/子網掩碼。 此外，您必須在千兆位交換器 1 上使用 DHCP 進行位址指派（這可以是您通常用於其他 HLK 測試的網路），而 Gb 交換器 1 的 IP 範圍不得位於 192.168.x.x 範圍中。建議您使用 192.168.100.* 處理千兆位交換器 2 上的位址。
DUT、SUT、AP 控制器和 HLK 控制器需要與千兆位交換器 1 的硬式有線 LAN 連線。 這不能與千兆位交換器 2 相同。 DHCP 服務必須在千兆位交換器 1 上提供IP位址。 如果 AP 控制器上的 Nic 1 未使用 DHCP 指派 IP 位址，測試將會失敗。
連接到千兆位交換器 2 的每個靜態 IP 都必須是唯一的。
圖 1. WLAN 設定 包含一些關於IP位址、SSD、密碼等的注意事項。系統會在測試回合期間提示您輸入這些值。
在 DUT 和 SUT 中安裝的兩個無線適配卡都必須完全支援 Wifi-Direct。 我們建議您在 DUT 和 SUT 中使用相同的適配卡和驅動程式。
對於支援 802.11AC 的裝置，DUT 和 SUT 都必須包含相同的無線適配卡和驅動程式。
AP 控制器組態：
AP 控制器必須有一個 WLAN 適配卡，才能通過所有 WLAN HLK 測試。
AP 控制器需要 2 個乙太網路卡。 其中一項必須支援千兆位速度。
連接到交換器 2 的乙太網路卡必須是千兆位乙太網路卡。 這項需求可確保不受限制的效能測試。
AP 控制器作業系統的架構必須符合 DUT 作業系統的架構（適用於 x86 的 32 位、AMD64 的 64 位）。
AP 控制器不需要單一處理器架構。 測試自動化會調整此詳細數據。
HLK 集區組態：
設定測試拓撲之後，請使用下列步驟準備 WLAN 裝置測試的測試系統：
使用先前的組態指示來設定下列機器組態：
DUT 上的一個測試裝置
SUT 上的一個測試裝置
AP 控制器上的一個 WLAN 適配卡
AP 控制器上的兩個乙太網路卡
Windows HLK Studio 和 Windows HLK 控制器
根據您要測試裝置的作業系統，在 Windows HLK 用戶端上安裝作業系統組建（三部測試計算機，即 DUT、SUT 和 AP 控制器電腦），如上一節所述。
在 Windows Server 電腦上安裝 HLK 控制器和 HLK Studio 計算機。 如需詳細資訊，請參閱 步驟 2：在測試系統上安裝用戶端。
在三部測試計算機上安裝 HLK 用戶端 DUT、SUT 和 AP 控制器。 如需詳細資訊， 請參閱 Windows 硬體認證逐步指南。
在 Windows HLK 控制器上，依序按兩下 [開始]、[ 所有程式]、[ Windows 套件]、[ 硬體認證套件] 和 [ Windows HLK Studio]。
按兩下 [ 組態 ]，然後按兩下 [ 計算機管理]。
按兩下 [ 建立計算機集區]。
在 [ 新增集區 ] 字段中輸入計算機集區名稱，然後按 Enter。 新的電腦集區應該會顯示為 $ （Root） 底下的節點。
選取 [ 預設集區]。 Windows HLK 用戶端機器應該列在 [ 機器 ] 清單中。
按住 CTRL 鍵，然後按兩下三部已定義機器中的每一部，以選取這三部電腦。
將三部選取的機器拖曳至新建立的機器集區。
在新的計算機集區中，以滑鼠右鍵按兩下三部機器。 按兩下 [ 變更計算機狀態 ]，然後按兩下 [ 重設]。 機器會從 「未就緒 」狀態變更為 [初始化 ] 狀態，然後變更為 [就緒 ] 狀態。 在初始化程式期間，會列舉和編錄電腦上的裝置。 此時必須安裝所有裝置。
您可以在一個 Windows HLK 控制器上設定其他集區，方法是復寫整個拓撲，並使用步驟 4 重新啟動
如果您使用調試程式計算機搭配每個拓撲（在多個拓撲的情況下），您可以在其他計算機上安裝 Windows HLK Studio 的個別複本，讓多個測試人員可以共用相同的控制器。 針對每個拓撲/集區使用不同的專案，而且每個集區只能使用一個拓撲。
執行無線 LAN （802.11） 認證測試
下列程式示範如何執行 WLAN 裝置測試：
開啟 Windows HLK Studio。
在 [ 專案 ] 索引標籤上，按兩下 [ 建立專案 ] 並命名專案。
按兩下 [ 選取範圍 ] 索引標籤。
在左上方的下拉式清單中選取新的計算機集區，然後按兩下 [裝置管理員]。 此清單會填入該集區中計算機上安裝的所有裝置名稱。
在清單中，找出受測的 WLAN 驅動程式，然後核取其旁邊的方塊。
注意
可能列出一個以上的WLAN驅動程式。 請確定您檢查在 DUT 上的 。 計算機名稱會列在右欄中。
按兩下 [測試] 索引標籤 - 預設會顯示所有適用於所選取裝置的可用認證測試。
您可以按下 [檢視依據 ]，然後選取其他選項，例如 [基本]、 [功能] 或 [可靠性]，來篩選顯示的清單。
只有 認證程式需要認證 測試;不過，執行 基本 和 功能 測試會提供一組特定的功能重要測試。
選取要執行的測試，方法是核取其左側的方塊。 按兩下 [執行選取]。 系統會提示您新增任何其他參數。 （您也可以核取多個測試旁邊的方塊。
並非所有參數都用於所有測試。 只會顯示所選測試所需的參數。 您可以將滑鼠指標暫留在參數名稱上方，以檢視詳細的參數描述。 許多參數都會衍生自上述拓撲注意事項。 如果您在選取測試時按下 F1 鍵，則會顯示該測試及其參數的詳細資訊。
[機器集] 區段一律會出現在功能和可靠性測試中。 本節代表執行測試所需的計算機資源。 按兩下 [確定] 之前，您必須先處理所有 “！” 符號。
從清單中選取第一個測試名稱（如果有一個以上）。
從 [ 角色] 功能表中，選取 [用戶端 - 應已選取 DUT 計算機]，並呈現灰色。
從 [ 角色] 功能表中，選取 [ 支援 ]，然後核取 SUT 計算機旁的方塊。
從 [ 角色] 功能表中，選取 [AP ]，然後核取AP計算機旁的方塊。
按兩下 [確定] 以排程。 您可以在 Windows HLK 管理員中監視測試的詳細進度，或只監看每個測試結果顯示在 [ 狀態 ] 資料行中。
檢視結果和記錄檔
結果和記錄可透過 Windows HLK 管理員或 Windows HLK Studio 來檢視。
在 Windows HLK 管理員中，按兩下 [總管] ，然後按兩下 [ 作業監視器]。
當用戶端電腦完成測試作業時，您可以以滑鼠右鍵按兩下作業並檢視錯誤、作業報告或結果報告，以從 [作業執行狀態 ] 框架收集資訊。 您也可以按下 [ 瀏覽作業記錄 ] 來存取測試結果。
在 HLK Studio 中，按兩下 [ 結果] 索引標籤。檢視 [狀態 ] 列以監視每個測試結果。 您可以選擇每個資料列來排序結果。 如果測試通過，您會看到綠色複選標記;如果失敗，您會看到紅色 X。如需檢視記錄的詳細資訊，請參閱 步驟 7：檢視測試結果和記錄檔。
建立套件
通過所有必要的測試之後，您就可以建立 .hlkx 提交套件以進行認證。
Windows HLK Studio 支持套件建立，因此您不需要使用不同的提交工具。 套件建立功能可讓您新增必要的資源文件來完成認證。 如需如何建立套件的詳細指示，請參閱 步驟 8：建立提交套件。
RT-N66U 韌體注意事項和疑難解答
測試的設計目的是針對至少具有韌體 3.0.0.4.376 版的 RT-N66U vB1 IP 運作。 購買新的 RT-N66U 裝置可能會符合這項需求，而不需要韌體升級。 如果您的購買裝置符合此需求，只要完成本主題中所述的設定指示，您就可以立即開始測試。 隨附於較新版本韌 體的裝置可能 相容。 只有在 Microsoft 確認的問題或通訊時，才降級為 3.0.0.4.376 版。
強烈建議您儲存必要軟體的備份，以復原IP，以及幾個版本的韌體。 請確定您有下列項目的備份複本：
ASUS 韌體還原公用程式
ASUS RT-N66U B1 韌體版本 3.0.0.4.376（如果有的話）
目前和/或最新版本的 ASUS RT-N66U B1 韌體
您可以下載這些專案，如下所示：
移至 Asus Global Official Support ，然後按兩下 [ 輸入下載中心]。
輸入 RT-N66U ，然後按兩下 [ 搜尋]。
按兩下 RT-N66U （Ver.B1） （或符合您版本的適用版本）。
在 OS：旁，從 [OS] 下拉功能表中選取 [Windows 10 ]。 將架構與您用於IP的任何更新的電腦架構相符。
按兩下 + [公用程式] 旁 的 [公用程式]，然後下載最新的可用 韌體還原 公用程式。
單擊 + [韌體] 旁的 ，然後下載 ASUS RT-N66U B1 韌體版本 3.0.0.4.376。
您也可以下載最新的可用韌體以供日後使用。
AP 韌體疑難解答
警告
將新的韌體套用至取用者裝置有時可能會造成永久損壞。 您必須閱讀路由器隨附的裝置手冊，並在裝置上刷新新的韌體時小心。 在閃爍之前，需要詳細的步驟，尤其是 30-30-30 重設。
在 RT-N66U 裝置上安裝韌體的最可靠方式是使用韌體還原公用程式。 您也可以使用 Web 介面來升級韌體。 如需指示，請參閱裝置手冊。 若要使用還原工具升級韌體，需要下列步驟。 （您也可以在手動的韌體還原下找到這些步驟。
從裝置移除電源。
按住裝置上的重設按鈕。
開啟/插入裝置，將重設按鈕保留 8 秒。
當電源 LED 開始緩慢閃爍時，請放開重設按鈕。
連線 一部電腦到裝置上的其中一個 LAN 埠（在此程式中不要連線任何其他埠）。
將計算機上的IP位址變更為192.168.1.4，子網掩碼為255.255.255.255.0，且沒有閘道位址。
啟動 Asus 韌體還原公用程式。
在韌體還原公用程式中，流覽您下載的韌體映射（3.0.0.4.376 版或更早版本）。
按兩下 [ 上傳] 按鈕。
如果上傳成功，就會顯示多個進度列。 第一個進度列會顯示影像上傳至裝置;其他進度列會顯示整體升級程式。
請勿使用裝置、按下任何按鈕，或在裝置升級時移除電源。 建議您將它單獨保留 15 分鐘。
升級成功之後，您可以從計算機移除靜態 IP 位址，並存取 位於 http://192.168.1.1/index.asp 的裝置網頁伺服器，以確認升級成功。
重要
每次升級韌體之後，裝置完成升級並重新啟動之後，您應該執行 30-30-30 重設來重設 NVRAM 設定。 下列步驟如下：
當裝置開啟且正常運作時，請按住WPS 按鈕 30 秒。
繼續按住 WPS 按鈕時，請拔除裝置，並將它取消拖曳 30 秒。
繼續按住 WPS 按鈕時，請插入裝置，並等候額外的 30 秒（總計 90 秒）。
釋放 [WPS] 按鈕。 這會導致所有LED再次閃爍。 裝置會重新啟動，並再次經歷長時間的內部設定程式，其會再次運作。
路由器重新啟動以回應 Web 要求之後，您可以繼續上述的準備步驟，從此處開始： http://192.168.1.1/index.asp 。
如果裝置因任何原因而不再運作，或特別是因為先前嘗試安裝不相容的韌體，請先嘗試下列指示，再取代裝置：
在裝置開啟時，請執行上面所列的 30-30-30 重設指示，並進行一項修改：
在按住 WPS 按鈕並移除/重新套用電源的 90 秒後，一旦裝置上的所有 Led 都開啟再關閉，立即儘快移除電源。
將裝置重新插入之前，請按住 [重設] 按鈕（而非 wps），然後繼續插入裝置。 將 [重設] 按鈕保留至少 8 秒，但不超過 10 秒。
電源LED應該會慢慢閃爍。 如果不是，請重複上述指示。
執行上述的韌體還原指示，以還原預設韌體或新下載的韌體。
