在 Direct2D 中套用轉換

在 使用 Direct2D 繪製中，我們看到 ID2D1RenderTarget：：FillEllipse 方法繪製對齊 x 軸和 y 軸的橢圓形。 但假設您想要繪製傾斜角度的橢圓形嗎？

顯示傾斜橢圓形的影像。

藉由使用轉換，您可以透過下列方式改變圖形。

  • 繞點旋轉。
  • 調整大小。
  • 翻譯（X 或 Y 方向的位移）。
  • 扭曲（也稱為 切變）。

轉換是一種數學運算，可將一組點對應至一組新的點。 例如，下圖顯示繞點 P3 旋轉的三角形。 套用旋轉之後，點 P1 會對應至 P1』、點 P2 對應至 P2'，而點 P3 會對應至本身。

顯示繞點旋轉的圖表。

轉換是使用矩陣來實作。 不過，您不必瞭解矩陣的數學，才能使用這些矩陣。 如果您想要深入瞭解數學，請參閱 附錄：矩陣轉換。

若要在 Direct2D 中套用轉換，請呼叫 ID2D1RenderTarget：：SetTransform 方法。 此方法會採用 定義轉換的D2D1_MATRIX_3X2_F 結構。 您可以在 D2D1：：Matrix3x2F 類別上呼叫方法，以初始化這個結構。 這個類別包含靜態方法，這些方法會傳回每種轉換的矩陣：

例如，下列程式代碼會在點 （100， 100） 周圍套用 20 度旋轉。

pRenderTarget->SetTransform(
    D2D1::Matrix3x2F::Rotation(20, D2D1::Point2F(100,100)));

轉換會套用至所有稍後的繪圖作業，直到您再次呼叫 SetTransform 為止。 若要移除目前的轉換，請使用識別矩陣呼叫 SetTransform 。 若要建立識別矩陣，請呼叫 Matrix3x2F：：Identity 函式 。

pRenderTarget->SetTransform(D2D1::Matrix3x2F::Identity());

繪製時鐘指針

讓我們透過使用轉換技術，將圓形程式改造成模擬時鐘。 我們可以藉由新增手部的線條來做到這一點。

類比時鐘程式的螢幕快照。

與其計算線條的座標，我們可以計算角度，然後進行旋轉變換。 下列程式代碼顯示繪製一個時鐘手的函式。 fAngle 參數會以度為單位提供手部的角度。

void Scene::DrawClockHand(float fHandLength, float fAngle, float fStrokeWidth)
{
    m_pRenderTarget->SetTransform(
        D2D1::Matrix3x2F::Rotation(fAngle, m_ellipse.point)
            );

    // endPoint defines one end of the hand.
    D2D_POINT_2F endPoint = D2D1::Point2F(
        m_ellipse.point.x,
        m_ellipse.point.y - (m_ellipse.radiusY * fHandLength)
        );

    // Draw a line from the center of the ellipse to endPoint.
    m_pRenderTarget->DrawLine(
        m_ellipse.point, endPoint, m_pStroke, fStrokeWidth);
}

此程式代碼會繪製垂直線，從時鐘臉部的中心開始，並結束於點 endPoint。 線條會套用旋轉轉換，繞著橢圓形中央旋轉。 旋轉的中心點是形成時鐘面的橢圓形中心。

顯示時鐘手旋轉的圖表。

下列程式代碼示範如何繪製整個時鐘表面。

void Scene::RenderScene()
{
    m_pRenderTarget->Clear(D2D1::ColorF(D2D1::ColorF::SkyBlue));

    m_pRenderTarget->FillEllipse(m_ellipse, m_pFill);
    m_pRenderTarget->DrawEllipse(m_ellipse, m_pStroke);

    // Draw hands
    SYSTEMTIME time;
    GetLocalTime(&time);

    // 60 minutes = 30 degrees, 1 minute = 0.5 degree
    const float fHourAngle = (360.0f / 12) * (time.wHour) + (time.wMinute * 0.5f);
    const float fMinuteAngle =(360.0f / 60) * (time.wMinute);

    DrawClockHand(0.6f,  fHourAngle,   6);
    DrawClockHand(0.85f, fMinuteAngle, 4);

    // Restore the identity transformation.
    m_pRenderTarget->SetTransform( D2D1::Matrix3x2F::Identity() );
}

您可以從 Direct2D 時鐘範例下載完整的 Visual Studio 專案。 （只是為了有趣，下載版本會將星形漸層新增至時鐘表面。

結合轉換

四個基本轉換可以乘以兩個或多個矩陣來結合。 例如，下列程式代碼會結合旋轉與翻譯。

const D2D1::Matrix3x2F rot = D2D1::Matrix3x2F::Rotation(20);
const D2D1::Matrix3x2F trans = D2D1::Matrix3x2F::Translation(40, 10);

pRenderTarget->SetTransform(rot * trans);

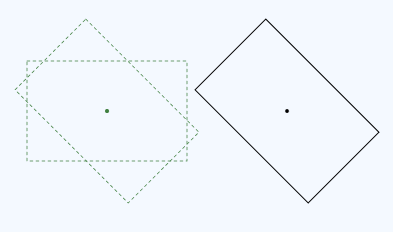

Matrix3x2F 類別提供矩陣乘法的運算符*（）。 乘以矩陣的順序很重要。 設定轉換 （M × N） 表示「先套用 M，後面接著 N」。例如，以下是旋轉，後面接著翻譯：

顯示旋轉後接翻譯的圖表。

以下是此轉換的程式代碼：

const D2D1::Matrix3x2F rot = D2D1::Matrix3x2F::Rotation(45, center);
const D2D1::Matrix3x2F trans = D2D1::Matrix3x2F::Translation(x, 0);
pRenderTarget->SetTransform(rot * trans);

現在，將該轉換與反向順序的轉換進行比較，即先位移後旋轉。

顯示平移後接旋轉的圖示。

旋轉會在原始矩形的中心周圍執行。 以下是此轉換的程序代碼。

D2D1::Matrix3x2F rot = D2D1::Matrix3x2F::Rotation(45, center);
D2D1::Matrix3x2F trans = D2D1::Matrix3x2F::Translation(x, 0);
pRenderTarget->SetTransform(trans * rot);

如您所見，矩陣相同，但作業順序已變更。 這是因為矩陣乘法不是交換的：M × N ≠ N × M。

下一步

附錄：矩陣轉換
