تكوين عميل Azure VPN - مصادقة الشهادة OpenVPN – Linux (معاينة)

  • مقالة

تساعدك هذه المقالة على الاتصال بشبكة Azure الظاهرية (VNet) من عميل Azure VPN لنظام Linux باستخدام مصادقة شهادة نقطة إلى موقع بوابة VPN (P2S). يتطلب عميل Azure VPN لنظام Linux نوع نفق OpenVPN.

في حين أنه من الممكن أن عميل Azure VPN ل Linux قد يعمل على توزيعات وإصدارات Linux الأخرى، فإن عميل Azure VPN لنظام Linux مدعوم فقط في الإصدارات التالية:

  • Ubuntu 20.04
  • Ubuntu 22.04

قبل البدء

تحقق من أنك في المقالة الصحيحة. يعرض الجدول التالي مقالات التكوين المتوفرة لعملاء Azure VPN Gateway P2S VPN. تختلف الخطوات حسب نوع المصادقة ونوع النفق ونظام تشغيل العميل.

المصادقة نوع النفق نظام تشغيل العميل عميل VPN
شهادة
IKEv2، SSTP Windows عميل VPN الأصلي
الإصدار 2 من Internet Key Exchange (مفتاح الإنترنت التبادلي) macOS عميل VPN الأصلي
الإصدار 2 من Internet Key Exchange (مفتاح الإنترنت التبادلي) Linux strongSwan
OpenVPN Windows عميل Azure VPN
OpenVPN client version 2.x
OpenVPN client version 3.x
OpenVPN macOS عميل OpenVPN
OpenVPN iOS عميل OpenVPN
OpenVPN Linux عميل Azure VPN
عميل OpenVPN
Microsoft Entra ID
OpenVPN Windows عميل Azure VPN
OpenVPN macOS عميل Azure VPN
OpenVPN Linux عميل Azure VPN

المتطلبات الأساسية

تفترض هذه المقالة أنك قمت بالفعل بتنفيذ المتطلبات الأساسية التالية:

متطلبات الاتصال

للاتصال ب Azure باستخدام عميل Azure VPN ومصادقة الشهادة، يتطلب كل عميل متصل العناصر التالية:

  • يجب تثبيت برنامج Azure VPN Client وتكوينه على كل عميل.
  • يجب أن يكون لدى العميل الشهادات الصحيحة مثبتة محليا.

‏‏سير العمل‬

سير العمل الأساسي كما يلي:

  1. إنشاء شهادات العميل وتثبيتها.
  2. حدد موقع حزمة تكوين ملف تعريف عميل VPN التي أنشأتها في مقالة تكوين إعدادات الخادم لاتصالات بوابة P2S VPN - مصادقة الشهادة .
  3. قم بتنزيل وتكوين عميل Azure VPN لنظام Linux.
  4. الاتصال بـ Azure.

إنشاء الشهادات

لمصادقة الشهادة، يجب تثبيت شهادة عميل على كل كمبيوتر عميل. يجب تصدير شهادة العميل التي تريد استخدامها باستخدام المفتاح الخاص، ويجب أن تحتوي على جميع الشهادات في مسار الشهادة. بالإضافة إلى ذلك، بالنسبة لبعض التكوينات، ستحتاج أيضا إلى تثبيت معلومات شهادة الجذر.

إنشاء بيانات الشهادة العامة للعميل والمفتاح الخاص بتنسيق .pem باستخدام الأوامر التالية. لتشغيل الأوامر، تحتاج إلى أن يكون لديك شهادة الجذر العامة caCert.pem والمفتاح الخاص لشهادة الجذر caKey.pem. لمزيد من المعلومات، راجع إنشاء الشهادات وتصديرها - Linux - OpenSSL.

export PASSWORD="password"
export USERNAME=$(hostnamectl --static)

# Generate a private key
openssl genrsa -out "${USERNAME}Key.pem" 2048

# Generate a CSR
openssl req -new -key "${USERNAME}Key.pem" -out "${USERNAME}Req.pem" -subj "/CN=${USERNAME}"

# Sign the CSR using the CA certificate and key
openssl x509 -req -days 365 -in "${USERNAME}Req.pem" -CA caCert.pem -CAkey caKey.pem -CAcreateserial -out "${USERNAME}Cert.pem" -extfile <(echo -e "subjectAltName=DNS:${USERNAME}\nextendedKeyUsage=clientAuth")

عرض ملفات تكوين ملف تعريف عميل VPN

عند إنشاء وتنزيل حزمة تكوين ملف تعريف عميل VPN، يتم تضمين جميع إعدادات التكوين الضرورية لعملاء VPN في ملف مضغوط لتكوين ملف تعريف عميل VPN. ملفات تكوين ملف تعريف عميل VPN خاصة ب تكوين بوابة P2S VPN للشبكة الظاهرية. إذا كانت هناك أي تغييرات على تكوين P2S VPN بعد إنشاء الملفات، مثل التغييرات على نوع بروتوكول VPN أو نوع المصادقة، فأنت بحاجة إلى إنشاء ملفات تكوين ملف تعريف عميل VPN جديدة وتطبيق التكوين الجديد على جميع عملاء VPN الذين تريد توصيلهم.

حدد موقع حزمة تكوين ملف تعريف عميل VPN التي أنشأتها وقمت بتنزيلها وفك ضغطها (مدرجة في Prequisites). افتح مجلد AzureVPN . في هذا المجلد، سترى إما ملف azurevpnconfig_cert.xml أو ملف azurevpnconfig.xml ، اعتمادا على ما إذا كان تكوين P2S يتضمن أنواع مصادقة متعددة. يحتوي ملف .xml على الإعدادات التي تستخدمها لتكوين ملف تعريف عميل VPN.

إذا لم تشاهد أي من الملفين، أو لم يكن لديك مجلد AzureVPN ، فتحقق من تكوين بوابة VPN لاستخدام نوع نفق OpenVPN وتحديد مصادقة الشهادة هذه.

تنزيل Azure VPN Client

أضف قائمة مستودع Microsoft وقم بتثبيت عميل Azure VPN لنظام Linux باستخدام الأوامر التالية:

# install curl utility
sudo apt-get install curl

# Install Microsoft's public key
curl -sSl https://packages.microsoft.com/keys/microsoft.asc | sudo tee /etc/apt/trusted.gpg.d/microsoft.asc

# Install the production repo list for focal
# For Ubuntu 20.04
curl https://packages.microsoft.com/config/ubuntu/20.04/prod.list | sudo tee /etc/apt/sources.list.d/microsoft-ubuntu-focal-prod.list

# Install the production repo list for jammy
# For Ubuntu 22.04
curl https://packages.microsoft.com/config/ubuntu/22.04/prod.list | sudo tee /etc/apt/sources.list.d/microsoft-ubuntu-jammy-prod.list

sudo apt-get update

sudo apt-get install microsoft-azurevpnclient

لمزيد من المعلومات حول المستودع، راجع مستودع برامج Linux لمنتجات Microsoft.

تكوين ملف تعريف عميل Azure VPN

  1. افتح عميل Azure VPN.

  2. في الجزء السفلي الأيسر من صفحة عميل Linux VPN، حدد Import.

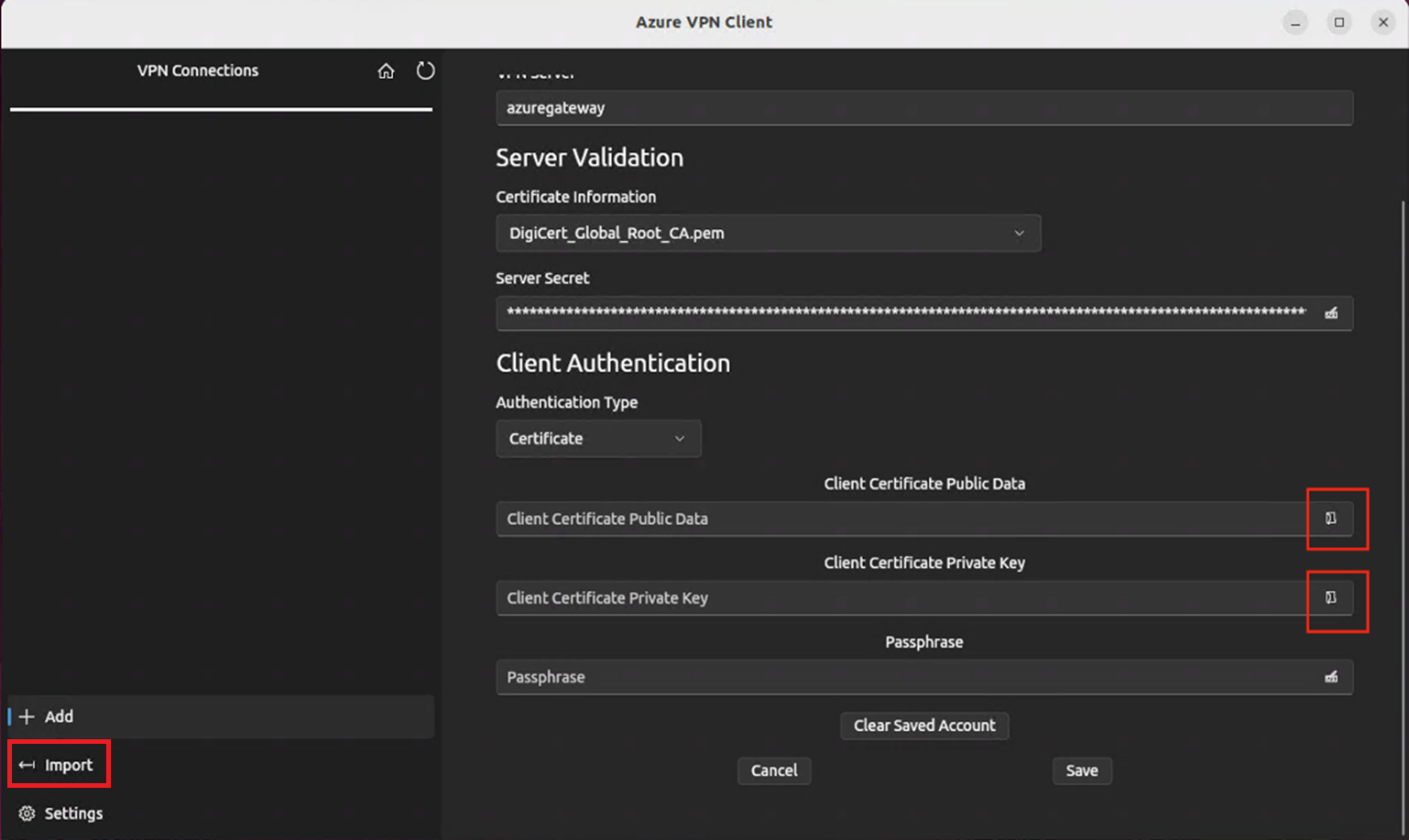

    لقطة شاشة لعميل Azure VPN لنظام Linux مع الاستيراد.

  3. في النافذة، انتقل إلى ملف azurevpnconfig.xml أو azurevpnconfig_cert.xml ، وحدده، ثم حدد فتح.

  4. لإضافة بيانات عامة لشهادة العميل، استخدم أداة انتقاء الملفات وحدد موقع ملفات .pem ذات الصلة.

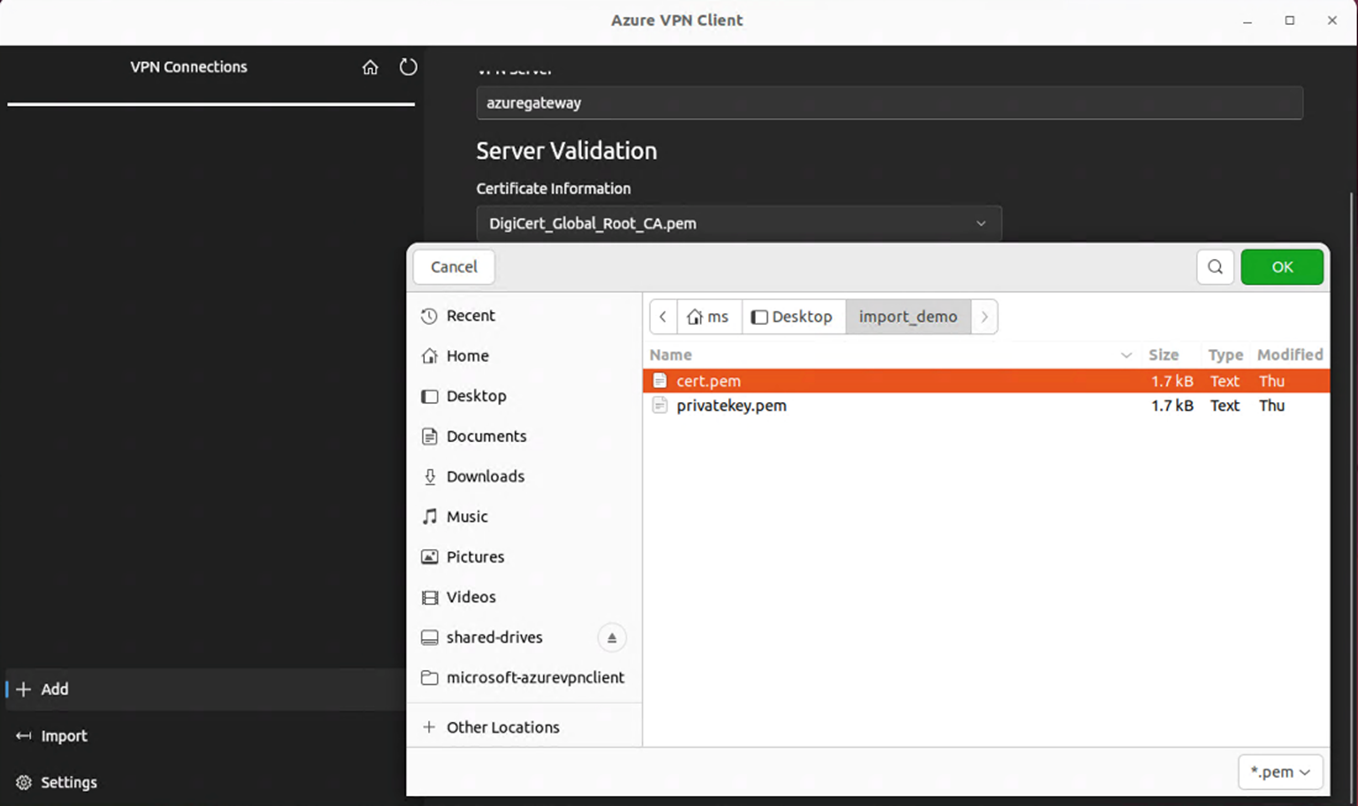

    لقطة شاشة لعميل Azure VPN لنظام Linux مع تحديد بيانات شهادة العميل.

  5. لإضافة المفتاح الخاص لشهادة العميل، استخدم المنتقي وحدد مسار ملفات الشهادة في مربعات النص للمفتاح الخاص، مع ملحق الملف .pem.

  6. بعد التحقق من صحة الاستيراد (عمليات الاستيراد بدون أخطاء)، حدد حفظ.

  7. في الجزء الأيمن، حدد موقع ملف تعريف اتصال VPN الذي أنشأته. حدد اتصال.

    لقطة شاشة لعميل Azure VPN ل Linux Connect.

  8. عند اتصال العميل بنجاح، تظهر الحالة على أنها متصلة مع أيقونة خضراء.

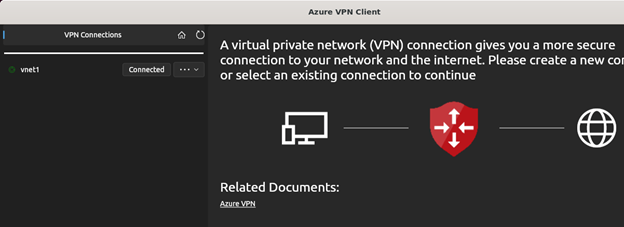

    لقطة شاشة لعميل Azure VPN لنظام Linux مع عرض العميل Connected.

  9. يمكنك عرض ملخص سجلات الاتصال في سجلات الحالة على الشاشة الرئيسية لعميل VPN.

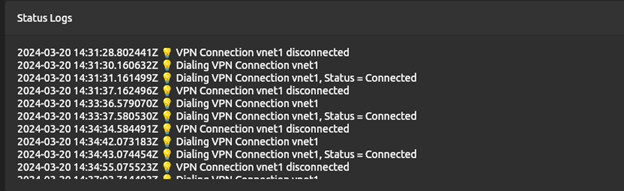

    لقطة شاشة لعميل Azure VPN لنظام Linux مع العميل الذي يعرض سجلات الحالة.

إلغاء تثبيت عميل Azure VPN

إذا كنت تريد إلغاء تثبيت عميل Azure VPN، فاستخدم الأمر التالي في المحطة الطرفية:

sudo apt remove microsoft-azurevpnclient

الخطوات التالية

للحصول على خطوات إضافية، ارجع إلى مقالة مدخل P2S Azure.
